Mechanische ventilate (3-standenschakelaar) aansturen met Sh

[niller]

Mijn vraag:
Mijn huis heeft een mechanische ventilatie die via een 3-standen schakelaar in de keuken te bedienen is. Aangezien ik mijn huis aan het 'versmarten' ben, wil ik graag een hygrometer in de badkamer die een signal geeft naar mijn ventilatie om aan te springen also het vochtgehalte te hoog is en weer uit als het laag genoeg is. Na wat zoekwerk heb ik een Shelly 2PM Gen3 en een Shelly H&T Gen3 aangeschaft.

Het probleem is dat als ik de 3-standen schakelaar vervang door de Shelly 2PM dat er helemaal geen reet gebeurt. Het lijkt alsof de Shelly geen stroom krijgt en dus gewoon niet opstart.

(De Shelly H&T Gen3 is aangesloten en werkt prima, dus deze hou ik voor nu even buiten beschouwing)

Relevante software en hardware die ik gebruik:
- Itho Daalderop CVE ECO RFT SP (De mechanische ventilatie)

- Shelly 2PM Gen3

- Shelly Cloud app

Wat ik al gevonden of geprobeerd heb
De draden doorgemeten, ik heb 2 zwarte (-) en 1 bruine (+) welke 110v geeft. Met de bruine in de N en een zwarte in de L van de SHelly gaat de fan zowaar draaien, met de andere zwarte draait de fan een andere snelheid. De Shelly geeft nu nog steeds geen sjoege (als een pier). Volgens de mod bij SHelly moet ik de ene zwarte op de O1 terminal zetten en de andere op de O2, met spanning op zowel de N als de L. Dan gebeurt er HELEMAAL niks.

Als ik de Shelly op een reguliere licht schakelar zet, wordt deze meteen herkent en kan ik in de app het licht aan en uit schakelen. Kortom de Shelly werkt!

Het enige verschil dat ik kan bedenken is dat de Shelly op de lichtschakelaar 230v krijgt en op de 3-standen ' maar ' 110v. Officieel Zou dit geen probleem mogen zijn omdat de Shelly een 110-240v bereik heeft.


Heeft iemand een ide wat ik Zou kunnen proberen?

[Gameboy]

Een 3-standenschakelaar is simpelweg een manier om 2 draden (de beide zwarte draden), naar de 230V te schakelen.

De bruine draad is de fase-draad, die zou 230V t.o.v. de N(ul) moeten hebben (dat is normaliter een blauwe draad). De zwarte draden voeren die 230V naar de ventilatiebox, afhankelijk van de stand van die schakelaar.

Je zit waarschijnlijk in de wanddoos achter die schakelaar te kijken? Daar heb je dan doorgaans geen blauwe nuldraad, en die heb je wel nodig om de Shelly te kunnen voeden.

Je zult de Shelly dus niet kunnen aansluiten in de wanddoos waar de 3-standenschakelaar in zit. Je kunt de Shelly wel in de ventilatiebox zelf aansluiten, daar zijn alle draden aanwezig die je nodig hebt.

[Prisma16]

Gameboy schreef op zondag 10 mei 2026 @ 18:18:
Een 3-standenschakelaar is simpelweg een manier om 2 draden (de beide zwarte draden), naar de 230V te schakelen.

De bruine draad is de fase-draad, die zou 230V t.o.v. de N(ul) moeten hebben (dat is normaliter een blauwe draad). De zwarte draden voeren die 230V naar de ventilatiebox, afhankelijk van de stand van die schakelaar.

Je zit waarschijnlijk in de wanddoos achter die schakelaar te kijken? Daar heb je dan doorgaans geen blauwe nuldraad, en die heb je wel nodig om de Shelly te kunnen voeden.

Je zult de Shelly dus niet kunnen aansluiten in de wanddoos waar de 3-standenschakelaar in zit. Je kunt de Shelly wel in de ventilatiebox zelf aansluiten, daar zijn alle draden aanwezig die je nodig hebt.

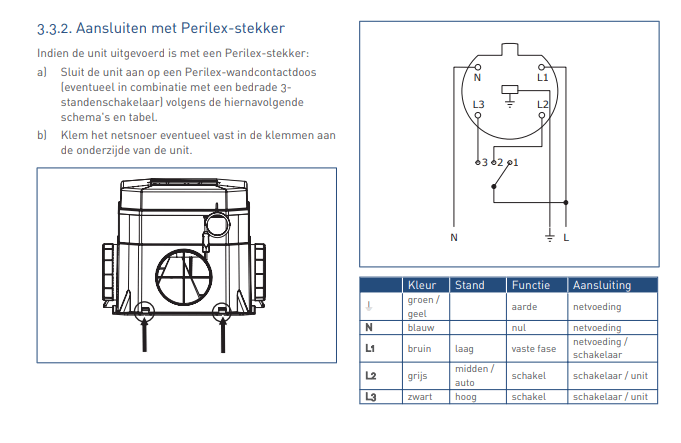

Bij deze uitleg hoort dit schema

[niller]

ok dan ga ik hem via de perilex aansluiten.

Wat doe ik vervolgens met de 3-standen schakelaar? Moet ik die op standje 3 zetten en met rust laten? Het liefste wil die helemaal uit mijn keuken weghalen, kan ik er een lasklem op zetten en de wandcontactdoos wegwerken?

[Prisma16]

niller schreef op zondag 10 mei 2026 @ 20:33:
ok dan ga ik hem via de perilex aansluiten.

Wat doe ik vervolgens met de 3-standen schakelaar? Moet ik die op standje 3 zetten en met rust laten? Het liefste wil die helemaal uit mijn keuken weghalen, kan ik er een lasklem op zetten en de wandcontactdoos wegwerken?

Je kan de Shelly 2PM Gen3 via de perilex of bij de ventilator zelf aansluiten. Maar je moet wel fase en nul hebben om de Shelly van voeding te voorzien, zoals @Gameboy als zei.
Zorg wel dat de "interlock" van de Shelly in geschakeld is. Want ik weet niet of de ventilator blij wordt van fase op allebei de stuuringangen.

[sypie]

Doe jezelf een plezier en kijk eens in dit topic of jouw box voorzien kan worden van een vochtsensor. Dat scheelt je zelf schakelen en er aan denken op welke stand die box moet staan. Uit ervaring met een nieuwere Itho box kan ik je verzekeren dat dit uitstekend werkt. Afgelopen jaren zelf geen omkijken gehad naar welke stand die box moet, lekker zelf laten regelen. Via @arjenhiemstra een wifi module gekocht om de box in Home Assistant te krijgen. (omdat het kan)

[Erasmo]

Ik kan bovenstaande beamen, ideale print om je ventilatiebox smart mee te maken zonder gedoe.
