Panasonic warmtepomp icm fan coils en vloerverwarming

vrijdag 3 april 2026 18:53

e-Duurzaam

merijntjuh schreef op vrijdag 3 april 2026 @ 16:59:
Hallo!

Het is de bedoeling om on onze "schuur" een panasonic warmtepomp (generatie L) te installeren.

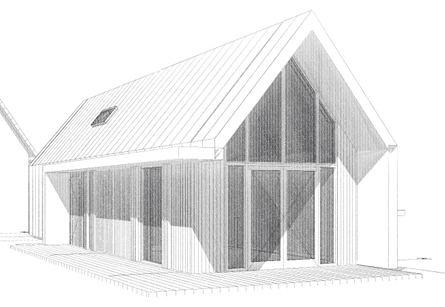

Ter illustratie, dit is wat we gebouwd hebben:
[Afbeelding]

We zijn aan het orientieren voor een oplossing voor zowel koelen als verwarmen dmv fan coils en vloerverwarming.
De keuze voor een panasonic is eigenlijk relatief simpel: er is op dit forum veel informatie te vinden en het zou een van de makkelijkst zelf te installeren warmtepompen zijn (monobloc).

Omdat er een pui vol op het zuiden staat met veel glas merken we nu al dat het snel opwarmt (nog zonder isolatie overigens). Daarom hebben we ook de noodzaak om in de zomer dit voldoende te kunnen koelen.
Een airco is niet echt zelf te installeren (althans, "in gebruik" te nemen) in verband met de F-gassen.
Daarom gaat onze voorkeur uit naar toch een monoblock warmtepomp omdat we hier al wat bekender mee zijn (onze woning heeft er ook 1).
Maar alleen vloer koelen zal ongetwijfeld iets helpen, maar lang niet voldoende in deze situatie. Daarom willen we Fan Coils gaan toepassen om verder terug te kunnen koelen met iets van 5 graden water (net wat nodig is).

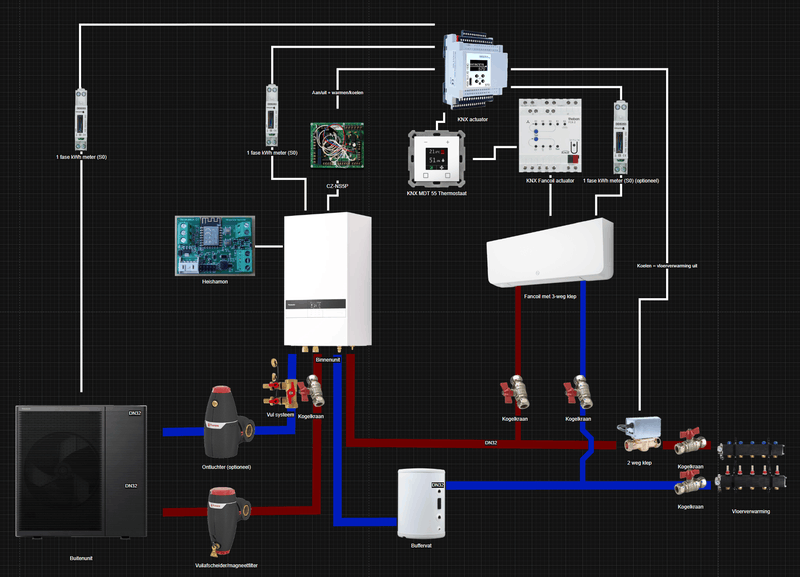

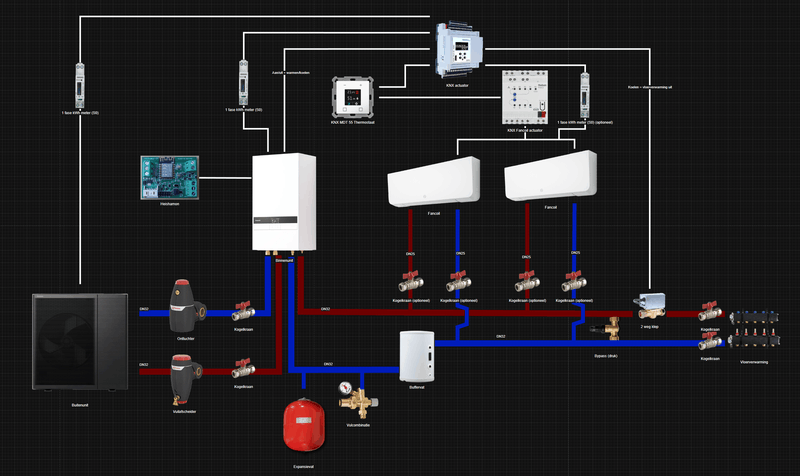

Ik ben zelf al wat gaan tekenen met waarvan ik denk dat in theorie zou kunnen werken. Echter wijkt dit wel af van een standaard installatie schema. Althans, ik kan in geen van de panasonic handleidingen een vergelijkbare opstelling terugvinden.
Zie hieronder:
[Afbeelding]

Ik ben erg benieuwd of een opstelling als deze kan werken.
Een paar uitgangspunten:
- De WP kunnen sturen met KNX
- Fan coils sturen via KNX (+ 2-weg klep)
- HeishaMon voor monitoring
- Fan coils in principe alleen gebruiken voor koelen, vvw exclusief voor verwarmen (maar huidige opstelling maakt combinaties mogelijk)
- Geen 3-weg klep voor of/of zodat sturing relatief makkelijker is (en zie vorig punt)
- 50m2 vloerverwarming, dus buffervat in serie op de retour ivm beperkte volume van de vloer
- "jammer" van het verlies in de leidingen van de fan coils als deze uit staan
- Hoofdleidingwerk 32mm
- Leidingen voor fan coils 25mm (leidinglengte hetzelfde proberen te houden)
- WP WAR sturen (dus regeling van de WP gebruiken), daarbij geen gebruik maken van de thermostaat van panasonic omdat die niet al te best schijnt te zijn heb ik op meerdere plekken gelezen.
- Vooralsnog geen warm water boilervat, er wordt een simpel (klus) keukentje geplaatst met een doorstroomboiler voor die paar keer in het jaar

De onderdelen die ik van plan ben te gebruiken:
Basis:
- Panasonic KIT-WC07L3E5 (WH-SDC0509L3E5 + WH-WDG07LE5) (7kw variant dus)
- Flamco Clean Smart EcoPlus vuilscheider (30034)
- Flamco Clean Smart EcoPlus automatische ontluchter (30034)
- 3x kWh meters zoals ingetekend in tekening
- Kogelkranen waar ingetekend
- Extra 24/25 liter expansievat (ivm beperkt expansievat van de binnenunit)
- Bypass druk ventiel voor de 2-weg klep zodat er altijd flow mogelijk is
- 50 liter buffervat (mogelijk hergebruik van die van mijn woning, zie hieronder meer details hierover)
- Flamco Prescofiller vulcombinatie 1/2" (27685)
- 2x Innova Slim Fit SW800 (of vergelijkbaar, ik sta open voor suggesties!)
- 2-weg klep (32mm) bij vloerverwarming
- Heimeier Eclipse verdeler voor vvw (ivm speciale ventielen die beter schijnen te werken om debiet per groep vast te zetten)

Sturing:
- HeishaMon (kleine print)
- MDT 55 series thermostaat KNX
- Theben fan coil actor KNX (of vergelijkbaar)
- Weinzierl Multi IO 570 in/output aktor voor sturen van kleppen/contacten en uitlezen S0 pulsen van kwh meters (ja overkill, maar wordt ook gebruikt voor overige KNX knoppen in het gebouw)

Wat betreft isolatie:
- HR++ glas met u waarde 1.0
- Wanden RD +-5.2
- Dak RD +- 6.8
- Zo goed als het gaat luchtdicht (we gaan geen test doen, maar wel ons best zegmaar)

Ook gaan we een WTW plaatsen, dus geen natuurlijke ventilatieroosters.

Hierbij heb ik nog een aantal vragen:
- Zie ik dingen over het hoofd?
- Kan een opstelling als deze uberhaupt werken?
- Mis ik onderdelen?
- Andere dingen om nog rekening mee te houden?
- Is 7kw vermogen juist gekozen? (meerprijs t.o.v. 5kw is marginaal)
- Teveel kWh meters?
- kogelkranen bij de fan coils nodig?
- Expansievat juist gekozen?
- Vuilscheider en ontluchter samenvoegen in 1 unit want goedkoper?
- Zijn er nog onderdelen waarvan jullie denken doe maar niet maar juist wat anders?

Wat betreft het buffervat:
In mijn woning hebben we dus een Vailant door een "professional" laten installeren. Dit was regeltechnisch een complete ramp. Gelukig nu met custom code (C# naar ebusd) getemd gekregen. Mocht je geintresseerd zijn in de problemen die ik heb (gehad), zie details hier: https://gathering.tweaker...message/77614478#77614478 of zoek in dat topic op mijn username
Hier is (helaas) een buffervat in parallel geplaatst icm een wilo pomp. Ten tijden van het "probleem" van deze warmtepomp op te lossen is al eens eerder een suggestie gedaan om het buffer te verwijderen.
Om nu zowel kosten te sparen in de nieuwe installatie, en de huidige van mijn woning te verbeteren, is het en slimme zet om de buffer (en pomp) daar weg te halen en de buffer te hergebruiken?
Het gaat in de woning namelijk om +-185m2 vloerverwarming, ruim 300 liter water dus..
Omdat ik toch al met perstangen en installaties in de weer ga binnenkort, kan ik dit net zo goed meepakken!

Heel verhaal natuurlijk... Ik hoop dat er mensen zijn die eens mee willen kijken met wat ik van plan ben $_/-\o_$

Als er nog andere informatie nodig is om hier een oordeel over te vellen hoor ik dat graag!

Note: Ik had dit bericht initieel in het Panasonic Warmtepomp 101: Installatie en Optimalisatie #2 topic staan maar om dit niet onder te laten sneeuwen in andere reacties maar vestandiger is om dit even in een apart topic te doen

Eerste tip;
Die ontluchter kan er sowieso uit. Er zit een hele goede in buiten unit en microbellen ontluchten gaat niet tot nauwelijks ivm LTV
Mafneet filter zou ik ook niet doen want die in het binnendeel is dikke prima. Mocht je het echt lastig vonden om te openen en graag 200 extra uitgeven kun je het doen maar zou zelf gewoon bij 1 houden.

Heat Geek Getraind | WP Pana 5H - Solar 6m2 PVT icm 300liter - PV 8970WP: 27stuks - Home Assistant |

Acties:

vrijdag 3 april 2026 18:59

e-Duurzaam

merijntjuh schreef op vrijdag 3 april 2026 @ 16:59:
Hallo!

Het is de bedoeling om on onze "schuur" een panasonic warmtepomp (generatie L) te installeren.
Ter illustratie, dit is wat we gebouwd hebben:
[Afbeelding]

We zijn aan het orientieren voor een oplossing voor zowel koelen als verwarmen dmv fan coils en vloerverwarming.
De keuze voor een panasonic is eigenlijk relatief simpel: er is op dit forum veel informatie te vinden en het zou een van de makkelijkst zelf te installeren warmtepompen zijn (monobloc).

Omdat er een pui vol op het zuiden staat met veel glas merken we nu al dat het snel opwarmt (nog zonder isolatie overigens). Daarom hebben we ook de noodzaak om in de zomer dit voldoende te kunnen koelen.
Een airco is niet echt zelf te installeren (althans, "in gebruik" te nemen) in verband met de F-gassen.
Daarom gaat onze voorkeur uit naar toch een monoblock warmtepomp omdat we hier al wat bekender mee zijn (onze woning heeft er ook 1).
Maar alleen vloer koelen zal ongetwijfeld iets helpen, maar lang niet voldoende in deze situatie. Daarom willen we Fan Coils gaan toepassen om verder terug te kunnen koelen met iets van 5 graden water (net wat nodig is).

Ik ben zelf al wat gaan tekenen met waarvan ik denk dat in theorie zou kunnen werken. Echter wijkt dit wel af van een standaard installatie schema. Althans, ik kan in geen van de panasonic handleidingen een vergelijkbare opstelling terugvinden.
Zie hieronder:
[Afbeelding]

Ik ben erg benieuwd of een opstelling als deze kan werken.
Een paar uitgangspunten:
- De WP kunnen sturen met KNX
- Fan coils sturen via KNX (+ 2-weg klep)
- HeishaMon voor monitoring
- Fan coils in principe alleen gebruiken voor koelen, vvw exclusief voor verwarmen (maar huidige opstelling maakt combinaties mogelijk)
- Geen 3-weg klep voor of/of zodat sturing relatief makkelijker is (en zie vorig punt)
- 50m2 vloerverwarming, dus buffervat in serie op de retour ivm beperkte volume van de vloer
- "jammer" van het verlies in de leidingen van de fan coils als deze uit staan
- Hoofdleidingwerk 32mm
- Leidingen voor fan coils 25mm (leidinglengte hetzelfde proberen te houden)
- WP WAR sturen (dus regeling van de WP gebruiken), daarbij geen gebruik maken van de thermostaat van panasonic omdat die niet al te best schijnt te zijn heb ik op meerdere plekken gelezen.
- Vooralsnog geen warm water boilervat, er wordt een simpel (klus) keukentje geplaatst met een doorstroomboiler voor die paar keer in het jaar

De onderdelen die ik van plan ben te gebruiken:
Basis:
- Panasonic KIT-WC07L3E5 (WH-SDC0509L3E5 + WH-WDG07LE5) (7kw variant dus)
- Flamco Clean Smart EcoPlus vuilscheider (30034)
- Flamco Clean Smart EcoPlus automatische ontluchter (30034)
- 3x kWh meters zoals ingetekend in tekening
- Kogelkranen waar ingetekend
- Extra 24/25 liter expansievat (ivm beperkt expansievat van de binnenunit)
- Bypass druk ventiel voor de 2-weg klep zodat er altijd flow mogelijk is
- 50 liter buffervat (mogelijk hergebruik van die van mijn woning, zie hieronder meer details hierover)
- Flamco Prescofiller vulcombinatie 1/2" (27685)
- 2x Innova Slim Fit SW800 (of vergelijkbaar, ik sta open voor suggesties!)
- 2-weg klep (32mm) bij vloerverwarming
- Heimeier Eclipse verdeler voor vvw (ivm speciale ventielen die beter schijnen te werken om debiet per groep vast te zetten)

Sturing:
- HeishaMon (kleine print)
- MDT 55 series thermostaat KNX
- Theben fan coil actor KNX (of vergelijkbaar)
- Weinzierl Multi IO 570 in/output aktor voor sturen van kleppen/contacten en uitlezen S0 pulsen van kwh meters (ja overkill, maar wordt ook gebruikt voor overige KNX knoppen in het gebouw)

Wat betreft isolatie:
- HR++ glas met u waarde 1.0
- Wanden RD +-5.2
- Dak RD +- 6.8
- Zo goed als het gaat luchtdicht (we gaan geen test doen, maar wel ons best zegmaar)

Ook gaan we een WTW plaatsen, dus geen natuurlijke ventilatieroosters.

Hierbij heb ik nog een aantal vragen:
- Zie ik dingen over het hoofd?
- Kan een opstelling als deze uberhaupt werken?
- Mis ik onderdelen?
- Andere dingen om nog rekening mee te houden?
- Is 7kw vermogen juist gekozen? (meerprijs t.o.v. 5kw is marginaal)
- Teveel kWh meters?
- kogelkranen bij de fan coils nodig?
- Expansievat juist gekozen?
- Vuilscheider en ontluchter samenvoegen in 1 unit want goedkoper?
- Zijn er nog onderdelen waarvan jullie denken doe maar niet maar juist wat anders?

Wat betreft het buffervat:
In mijn woning hebben we dus een Vailant door een "professional" laten installeren. Dit was regeltechnisch een complete ramp. Gelukig nu met custom code (C# naar ebusd) getemd gekregen. Mocht je geintresseerd zijn in de problemen die ik heb (gehad), zie details hier: https://gathering.tweaker...message/77614478#77614478 of zoek in dat topic op mijn username
Hier is (helaas) een buffervat in parallel geplaatst icm een wilo pomp. Ten tijden van het "probleem" van deze warmtepomp op te lossen is al eens eerder een suggestie gedaan om het buffer te verwijderen.
Om nu zowel kosten te sparen in de nieuwe installatie, en de huidige van mijn woning te verbeteren, is het en slimme zet om de buffer (en pomp) daar weg te halen en de buffer te hergebruiken?
Het gaat in de woning namelijk om +-185m2 vloerverwarming, ruim 300 liter water dus..
Omdat ik toch al met perstangen en installaties in de weer ga binnenkort, kan ik dit net zo goed meepakken!

Heel verhaal natuurlijk... Ik hoop dat er mensen zijn die eens mee willen kijken met wat ik van plan ben $_/-\o_$

Als er nog andere informatie nodig is om hier een oordeel over te vellen hoor ik dat graag!

Note: Ik had dit bericht initieel in het Panasonic Warmtepomp 101: Installatie en Optimalisatie #2 topic staan maar om dit niet onder te laten sneeuwen in andere reacties maar vestandiger is om dit even in een apart topic te doen

Voor aansturing zou ik kiezen voor heishamon en home assistant. Maar dat is met name fine tunen en monitoring. Met de controller en printplaat kun je het geheel gewoon al bouwen.

En de fancoils en de buffer in retour zou ik los circuit van maken. Er zit een twee weg klep stiring op de print hiermee kun je in koelmodus de fancoils openen en bijvoorbeeld circuit naar vvvw (deels) sluiten.

Uiteraard leiding werk naar fancoils geheel dampdicht isoleren met bij voorkeur voorgeissoleerde leidingen. Niet zelf gaan zitten knippen en plakken dat kost mega veel tijd en krijg je bijna niet dicht.

Ik zal ff kijken of een schema keer ff tussendoor kan maken incl koelcircuit.

Heat Geek Getraind | WP Pana 5H - Solar 6m2 PVT icm 300liter - PV 8970WP: 27stuks - Home Assistant |

Acties:

vrijdag 3 april 2026 19:19

e-Duurzaam

merijntjuh schreef op vrijdag 3 april 2026 @ 16:59:
Hallo!

Het is de bedoeling om on onze "schuur" een panasonic warmtepomp (generatie L) te installeren.
Ter illustratie, dit is wat we gebouwd hebben:
[Afbeelding]

We zijn aan het orientieren voor een oplossing voor zowel koelen als verwarmen dmv fan coils en vloerverwarming.
De keuze voor een panasonic is eigenlijk relatief simpel: er is op dit forum veel informatie te vinden en het zou een van de makkelijkst zelf te installeren warmtepompen zijn (monobloc).

Omdat er een pui vol op het zuiden staat met veel glas merken we nu al dat het snel opwarmt (nog zonder isolatie overigens). Daarom hebben we ook de noodzaak om in de zomer dit voldoende te kunnen koelen.
Een airco is niet echt zelf te installeren (althans, "in gebruik" te nemen) in verband met de F-gassen.
Daarom gaat onze voorkeur uit naar toch een monoblock warmtepomp omdat we hier al wat bekender mee zijn (onze woning heeft er ook 1).
Maar alleen vloer koelen zal ongetwijfeld iets helpen, maar lang niet voldoende in deze situatie. Daarom willen we Fan Coils gaan toepassen om verder terug te kunnen koelen met iets van 5 graden water (net wat nodig is).

Ik ben zelf al wat gaan tekenen met waarvan ik denk dat in theorie zou kunnen werken. Echter wijkt dit wel af van een standaard installatie schema. Althans, ik kan in geen van de panasonic handleidingen een vergelijkbare opstelling terugvinden.
Zie hieronder:
[Afbeelding]

Ik ben erg benieuwd of een opstelling als deze kan werken.
Een paar uitgangspunten:
- De WP kunnen sturen met KNX
- Fan coils sturen via KNX (+ 2-weg klep)
- HeishaMon voor monitoring
- Fan coils in principe alleen gebruiken voor koelen, vvw exclusief voor verwarmen (maar huidige opstelling maakt combinaties mogelijk)
- Geen 3-weg klep voor of/of zodat sturing relatief makkelijker is (en zie vorig punt)
- 50m2 vloerverwarming, dus buffervat in serie op de retour ivm beperkte volume van de vloer
- "jammer" van het verlies in de leidingen van de fan coils als deze uit staan
- Hoofdleidingwerk 32mm
- Leidingen voor fan coils 25mm (leidinglengte hetzelfde proberen te houden)
- WP WAR sturen (dus regeling van de WP gebruiken), daarbij geen gebruik maken van de thermostaat van panasonic omdat die niet al te best schijnt te zijn heb ik op meerdere plekken gelezen.
- Vooralsnog geen warm water boilervat, er wordt een simpel (klus) keukentje geplaatst met een doorstroomboiler voor die paar keer in het jaar

De onderdelen die ik van plan ben te gebruiken:
Basis:
- Panasonic KIT-WC07L3E5 (WH-SDC0509L3E5 + WH-WDG07LE5) (7kw variant dus)
- Flamco Clean Smart EcoPlus vuilscheider (30034)
- Flamco Clean Smart EcoPlus automatische ontluchter (30034)
- 3x kWh meters zoals ingetekend in tekening
- Kogelkranen waar ingetekend
- Extra 24/25 liter expansievat (ivm beperkt expansievat van de binnenunit)
- Bypass druk ventiel voor de 2-weg klep zodat er altijd flow mogelijk is
- 50 liter buffervat (mogelijk hergebruik van die van mijn woning, zie hieronder meer details hierover)
- Flamco Prescofiller vulcombinatie 1/2" (27685)
- 2x Innova Slim Fit SW800 (of vergelijkbaar, ik sta open voor suggesties!)
- 2-weg klep (32mm) bij vloerverwarming
- Heimeier Eclipse verdeler voor vvw (ivm speciale ventielen die beter schijnen te werken om debiet per groep vast te zetten)

Sturing:
- HeishaMon (kleine print)
- MDT 55 series thermostaat KNX
- Theben fan coil actor KNX (of vergelijkbaar)
- Weinzierl Multi IO 570 in/output aktor voor sturen van kleppen/contacten en uitlezen S0 pulsen van kwh meters (ja overkill, maar wordt ook gebruikt voor overige KNX knoppen in het gebouw)

Wat betreft isolatie:
- HR++ glas met u waarde 1.0
- Wanden RD +-5.2
- Dak RD +- 6.8
- Zo goed als het gaat luchtdicht (we gaan geen test doen, maar wel ons best zegmaar)

Ook gaan we een WTW plaatsen, dus geen natuurlijke ventilatieroosters.

Hierbij heb ik nog een aantal vragen:
- Zie ik dingen over het hoofd?
- Kan een opstelling als deze uberhaupt werken?
- Mis ik onderdelen?
- Andere dingen om nog rekening mee te houden?
- Is 7kw vermogen juist gekozen? (meerprijs t.o.v. 5kw is marginaal)
- Teveel kWh meters?
- kogelkranen bij de fan coils nodig?
- Expansievat juist gekozen?
- Vuilscheider en ontluchter samenvoegen in 1 unit want goedkoper?
- Zijn er nog onderdelen waarvan jullie denken doe maar niet maar juist wat anders?

Wat betreft het buffervat:
In mijn woning hebben we dus een Vailant door een "professional" laten installeren. Dit was regeltechnisch een complete ramp. Gelukig nu met custom code (C# naar ebusd) getemd gekregen. Mocht je geintresseerd zijn in de problemen die ik heb (gehad), zie details hier: https://gathering.tweaker...message/77614478#77614478 of zoek in dat topic op mijn username
Hier is (helaas) een buffervat in parallel geplaatst icm een wilo pomp. Ten tijden van het "probleem" van deze warmtepomp op te lossen is al eens eerder een suggestie gedaan om het buffer te verwijderen.
Om nu zowel kosten te sparen in de nieuwe installatie, en de huidige van mijn woning te verbeteren, is het en slimme zet om de buffer (en pomp) daar weg te halen en de buffer te hergebruiken?
Het gaat in de woning namelijk om +-185m2 vloerverwarming, ruim 300 liter water dus..
Omdat ik toch al met perstangen en installaties in de weer ga binnenkort, kan ik dit net zo goed meepakken!

Heel verhaal natuurlijk... Ik hoop dat er mensen zijn die eens mee willen kijken met wat ik van plan ben $_/-\o_$

Als er nog andere informatie nodig is om hier een oordeel over te vellen hoor ik dat graag!

Note: Ik had dit bericht initieel in het Panasonic Warmtepomp 101: Installatie en Optimalisatie #2 topic staan maar om dit niet onder te laten sneeuwen in andere reacties maar vestandiger is om dit even in een apart topic te doen

Ivm beter modulatie bereik van de 5 tov 7 L zou ik de 5 zeker overwegen. Als je aantal m2 doet maal huisige w/m2 van jouw bouwjaar kun je een redlikke inschatting maken wat je warmteverlies zou moeten zijn. Heb je dat al gedaan?

Het verder terug moduleren van de 5L icm 50m2 vvw kan wel eens heel erg gewaardeerd worden door je in de toekomst zodat je veel langere runs kan maken.

Heat Geek Getraind | WP Pana 5H - Solar 6m2 PVT icm 300liter - PV 8970WP: 27stuks - Home Assistant |

Acties:

vrijdag 3 april 2026 21:29

e-Duurzaam

merijntjuh schreef op vrijdag 3 april 2026 @ 16:59:
Hallo!

Het is de bedoeling om on onze "schuur" een panasonic warmtepomp (generatie L) te installeren.
Ter illustratie, dit is wat we gebouwd hebben:
[Afbeelding]

We zijn aan het orientieren voor een oplossing voor zowel koelen als verwarmen dmv fan coils en vloerverwarming.
De keuze voor een panasonic is eigenlijk relatief simpel: er is op dit forum veel informatie te vinden en het zou een van de makkelijkst zelf te installeren warmtepompen zijn (monobloc).

Omdat er een pui vol op het zuiden staat met veel glas merken we nu al dat het snel opwarmt (nog zonder isolatie overigens). Daarom hebben we ook de noodzaak om in de zomer dit voldoende te kunnen koelen.
Een airco is niet echt zelf te installeren (althans, "in gebruik" te nemen) in verband met de F-gassen.
Daarom gaat onze voorkeur uit naar toch een monoblock warmtepomp omdat we hier al wat bekender mee zijn (onze woning heeft er ook 1).
Maar alleen vloer koelen zal ongetwijfeld iets helpen, maar lang niet voldoende in deze situatie. Daarom willen we Fan Coils gaan toepassen om verder terug te kunnen koelen met iets van 5 graden water (net wat nodig is).

Ik ben zelf al wat gaan tekenen met waarvan ik denk dat in theorie zou kunnen werken. Echter wijkt dit wel af van een standaard installatie schema. Althans, ik kan in geen van de panasonic handleidingen een vergelijkbare opstelling terugvinden.
Zie hieronder:
[Afbeelding]

Ik ben erg benieuwd of een opstelling als deze kan werken.
Een paar uitgangspunten:
- De WP kunnen sturen met KNX
- Fan coils sturen via KNX (+ 2-weg klep)
- HeishaMon voor monitoring
- Fan coils in principe alleen gebruiken voor koelen, vvw exclusief voor verwarmen (maar huidige opstelling maakt combinaties mogelijk)
- Geen 3-weg klep voor of/of zodat sturing relatief makkelijker is (en zie vorig punt)
- 50m2 vloerverwarming, dus buffervat in serie op de retour ivm beperkte volume van de vloer
- "jammer" van het verlies in de leidingen van de fan coils als deze uit staan
- Hoofdleidingwerk 32mm
- Leidingen voor fan coils 25mm (leidinglengte hetzelfde proberen te houden)
- WP WAR sturen (dus regeling van de WP gebruiken), daarbij geen gebruik maken van de thermostaat van panasonic omdat die niet al te best schijnt te zijn heb ik op meerdere plekken gelezen.
- Vooralsnog geen warm water boilervat, er wordt een simpel (klus) keukentje geplaatst met een doorstroomboiler voor die paar keer in het jaar

De onderdelen die ik van plan ben te gebruiken:
Basis:
- Panasonic KIT-WC07L3E5 (WH-SDC0509L3E5 + WH-WDG07LE5) (7kw variant dus)
- Flamco Clean Smart EcoPlus vuilscheider (30034)
- Flamco Clean Smart EcoPlus automatische ontluchter (30034)
- 3x kWh meters zoals ingetekend in tekening
- Kogelkranen waar ingetekend
- Extra 24/25 liter expansievat (ivm beperkt expansievat van de binnenunit)
- Bypass druk ventiel voor de 2-weg klep zodat er altijd flow mogelijk is
- 50 liter buffervat (mogelijk hergebruik van die van mijn woning, zie hieronder meer details hierover)
- Flamco Prescofiller vulcombinatie 1/2" (27685)
- 2x Innova Slim Fit SW800 (of vergelijkbaar, ik sta open voor suggesties!)
- 2-weg klep (32mm) bij vloerverwarming
- Heimeier Eclipse verdeler voor vvw (ivm speciale ventielen die beter schijnen te werken om debiet per groep vast te zetten)

Sturing:
- HeishaMon (kleine print)
- MDT 55 series thermostaat KNX
- Theben fan coil actor KNX (of vergelijkbaar)
- Weinzierl Multi IO 570 in/output aktor voor sturen van kleppen/contacten en uitlezen S0 pulsen van kwh meters (ja overkill, maar wordt ook gebruikt voor overige KNX knoppen in het gebouw)

Wat betreft isolatie:
- HR++ glas met u waarde 1.0
- Wanden RD +-5.2
- Dak RD +- 6.8
- Zo goed als het gaat luchtdicht (we gaan geen test doen, maar wel ons best zegmaar)

Ook gaan we een WTW plaatsen, dus geen natuurlijke ventilatieroosters.

Hierbij heb ik nog een aantal vragen:
- Zie ik dingen over het hoofd?
- Kan een opstelling als deze uberhaupt werken?
- Mis ik onderdelen?
- Andere dingen om nog rekening mee te houden?
- Is 7kw vermogen juist gekozen? (meerprijs t.o.v. 5kw is marginaal)
- Teveel kWh meters?
- kogelkranen bij de fan coils nodig?
- Expansievat juist gekozen?
- Vuilscheider en ontluchter samenvoegen in 1 unit want goedkoper?
- Zijn er nog onderdelen waarvan jullie denken doe maar niet maar juist wat anders?

Wat betreft het buffervat:
In mijn woning hebben we dus een Vailant door een "professional" laten installeren. Dit was regeltechnisch een complete ramp. Gelukig nu met custom code (C# naar ebusd) getemd gekregen. Mocht je geintresseerd zijn in de problemen die ik heb (gehad), zie details hier: https://gathering.tweaker...message/77614478#77614478 of zoek in dat topic op mijn username
Hier is (helaas) een buffervat in parallel geplaatst icm een wilo pomp. Ten tijden van het "probleem" van deze warmtepomp op te lossen is al eens eerder een suggestie gedaan om het buffer te verwijderen.
Om nu zowel kosten te sparen in de nieuwe installatie, en de huidige van mijn woning te verbeteren, is het en slimme zet om de buffer (en pomp) daar weg te halen en de buffer te hergebruiken?
Het gaat in de woning namelijk om +-185m2 vloerverwarming, ruim 300 liter water dus..
Omdat ik toch al met perstangen en installaties in de weer ga binnenkort, kan ik dit net zo goed meepakken!

Heel verhaal natuurlijk... Ik hoop dat er mensen zijn die eens mee willen kijken met wat ik van plan ben $_/-\o_$

Als er nog andere informatie nodig is om hier een oordeel over te vellen hoor ik dat graag!

Note: Ik had dit bericht initieel in het Panasonic Warmtepomp 101: Installatie en Optimalisatie #2 topic staan maar om dit niet onder te laten sneeuwen in andere reacties maar vestandiger is om dit even in een apart topic te doen

Ook de vulautomaat en het expansievat kun je achterwege laten. Expansievat zit in binnendeel. Een vulautomaat zou ik nooit kiezen omdat je daarmee controle mist over of je systeem op druk blijft.

Heat Geek Getraind | WP Pana 5H - Solar 6m2 PVT icm 300liter - PV 8970WP: 27stuks - Home Assistant |

Acties:

vrijdag 3 april 2026 23:45

Topicstarter

ErikVers schreef op vrijdag 3 april 2026 @ 18:50:
[...]

Eerste tip;
Die ontluchter kan er sowieso uit. Er zit een hele goede in buiten unit en microbellen ontluchten gaat niet tot nauwelijks ivm LTV
Mafneet filter zou ik ook niet doen want die in het binnendeel is dikke prima. Mocht je het echt lastig vonden om te openen en graag 200 extra uitgeven kun je het doen maar zou zelf gewoon bij 1 houden.

Ik kan zo 123 niet vinden dat deze in de buitenunit zou zitten? volgensmij zit er sowieso een simpele ontluchter op de binnenunit, maar die is niet voor microbellen, wat schijnbaar bij fan coil units erg belangrijk is dat er echt geen lucht in het systeem zit.
En er zit inderdaad een magneetfilter die standaard in de binnenunit zit, is dat echt net zo goed als een externe zoals die van flamco die ik op het oog heb? Even los van het gemak van schoonmaken van een externe ten opzichte van die in het binnendeel.

ErikVers schreef op vrijdag 3 april 2026 @ 18:53:
[...]

Voor aansturing zou ik kiezen voor heishamon en home assistant. Maar dat is met name fine tunen en monitoring. Met de controller en printplaat kun je het geheel gewoon al bouwen.

En de fancoils en de buffer in retour zou ik los circuit van maken. Er zit een twee weg klep stiring op de print hiermee kun je in koelmodus de fancoils openen en bijvoorbeeld circuit naar vvvw (deels) sluiten.

Uiteraard leiding werk naar fancoils geheel dampdicht isoleren met bij voorkeur voorgeissoleerde leidingen. Niet zelf gaan zitten knippen en plakken dat kost mega veel tijd en krijg je bijna niet dicht.

Ik zal ff kijken of een schema keer ff tussendoor kan maken incl koelcircuit.

Ik neig niet naar aansturing via HA. Ik draai dit wel al in huis voor van alles en nogwat en dat bevalt goed. Echter weet ik ook dat een systeem als HA niet zo rocksolid is als bijvoorbeeld aansturing via KNX.
Vandaar zou mijn keuze ook zijn dat ik de sturing via KNX regel (zeker weten dat het werkt) en monitoring lekker via HA laten verlopen.
Als ik geen KNX ga doen voor de sturing dan zou ik bv een tado systeem met dat warmtepomp x systeem meer zien zitten. Iets met dat het dan nog steeds werkt op het moment dat je, je huis verkoopt

Ik ben vooral benieuwd of mijn gedachtegang zoals ik het heb ingetekend technisch kan werken?

Je bedoelt de 2-weg klep sturing van de HeishaMon print?
Hoe zou je dit dan voor je zien dat dit een los circuit is? mij lijkt me dat ik dan of danwel 2x een 2-weg klep of en 3-weg klep moet gaan toepassen om het compleet of/of te kunnen schakelen ipv en/of zoals nu (met dus de kanttekening dat ik een klein beetje verlies heb van de leidingen richting de fan coils, maar volgensmij is dat verwaarloosbaar).
Zou dit het systeem juist niet ingewikkelder maken als dit volledig los van elkaar is? Kom je dan niet in de situatie dat je een paralel buffer moet gaan plaatsen met 2 pompen? Dat wil ik precies niet natuurlijk.
Volgensmij is het wel noodzakelijk dat de buffer op zowel het circuit van de fan coils als op die van de vvw zit vanwege het beperkte water volume. Dus ik heb ergens mijn twijfels of dat wel klopt. Maar ik hoor graag dat dit niet klopt natuurlijk

Leidingwerk voor naar de fan coils inderdaad dampdicht isoleren. Ditzelfde geld denk ik voor eigenlijk vrijwel alle leidingen behalve die naar de vloerverwarming omdat die nooit 5 graden water gaan zien. Dus daar waar ik door de gevel heen ga (buitenunit) en in installatiewanden (fan coils) is deze isolatie natuurlijk extra belangrijk. Ik ga het sowieso even op mn lijstje zetten, want dat stond er nog niet op

ErikVers schreef op vrijdag 3 april 2026 @ 18:59:
[...]

Ivm beter modulatie bereik van de 5 tov 7 L zou ik de 5 zeker overwegen. Als je aantal m2 doet maal huisige w/m2 van jouw bouwjaar kun je een redlikke inschatting maken wat je warmteverlies zou moeten zijn. Heb je dat al gedaan?

Het verder terug moduleren van de 5L icm 50m2 vvw kan wel eens heel erg gewaardeerd worden door je in de toekomst zodat je veel langere runs kan maken.

Ik schat in dat ik ergens uitkom tussen de 35 en 40 w/m2 (vergelijkbaar met onze woning, en dit bijgebouw is eigenlijk beter gebouwd als je op de details gaat letten). Een snelle rekensom leert dat misschien die 7kwh unit wel wat overdreven is en dat zelfs 5kw al aan de grote kant zou zijn (relatief). Maar kwa volume van het gebouw (en een enorme vide tot in de nok over de helft van het gebouw wat ook verwarmd wordt) denk ik dat dan inderdaad de 5kw de juiste keuze is.
Die 2x innova fan coils die ik nu van plan was (sta open voor alternatieven die niet duurder zijn en die evt wel in nederland leverbaar zijn, nu zou ik ze uit italie halen omdat ik daar de enige webshops vind die dit soort systemen verkoopt) zou opgeteld ook zelfs met verwarmen onder het maximum vermogen van de buitenunit vallen.
Dus weer 100 euro bespaard (vanuitgaande dat ik de set bij rjtec koop, zijn er nog goedkopere shops?)

Even sidenote: het verbaast me echt dat exact dezelfde set in nederland vrijwel exact de subsidie duurder is

(wij vallen buiten de subsidie omdat dit een bijgebouw is)

ErikVers schreef op vrijdag 3 april 2026 @ 19:19:
[...]

Ook de vulautomaat en het expansievat kun je achterwege laten. Expansievat zit in binnendeel. Een vulautomaat zou ik nooit kiezen omdat je daarmee controle mist over of je systeem op druk blijft.

Zonder die flamco vulcombinatie, hoe zou je het systeem dan vullen? T stuk met verloop erop zodat je het kan vullen? Maar dan lijkt me dat er ook een terugslagklep in moet zitten ivm vervuiling. Mij lijkt me dan zo een set juist handig omdat hier ook een manometer op zit die je kunt bekijken tijdens het vullen. Denk ik te moeilijk?

Wat betreft expansievat: er zit er inderdaad 1 in de binnenunit, maar die is maar 11 liter. Is dat genoeg voor dit systeem? Kleine gok is dat het inclusief buffervat ergens tussen de 100 en 150 liter water is.

Acties:

vrijdag 3 april 2026 23:58

e-Duurzaam

merijntjuh schreef op vrijdag 3 april 2026 @ 21:29:
[...]

Ik kan zo 123 niet vinden dat deze in de buitenunit zou zitten? volgensmij zit er sowieso een simpele ontluchter op de binnenunit, maar die is niet voor microbellen, wat schijnbaar bij fan coil units erg belangrijk is dat er echt geen lucht in het systeem zit.
En er zit inderdaad een magneetfilter die standaard in de binnenunit zit, is dat echt net zo goed als een externe zoals die van flamco die ik op het oog heb? Even los van het gemak van schoonmaken van een externe ten opzichte van die in het binnendeel.

[...]

Ik neig niet naar aansturing via HA. Ik draai dit wel al in huis voor van alles en nogwat en dat bevalt goed. Echter weet ik ook dat een systeem als HA niet zo rocksolid is als bijvoorbeeld aansturing via KNX.
Vandaar zou mijn keuze ook zijn dat ik de sturing via KNX regel (zeker weten dat het werkt) en monitoring lekker via HA laten verlopen.
Als ik geen KNX ga doen voor de sturing dan zou ik bv een tado systeem met dat warmtepomp x systeem meer zien zitten. Iets met dat het dan nog steeds werkt op het moment dat je, je huis verkoopt
Ik ben vooral benieuwd of mijn gedachtegang zoals ik het heb ingetekend technisch kan werken?

Je bedoelt de 2-weg klep sturing van de HeishaMon print?
Hoe zou je dit dan voor je zien dat dit een los circuit is? mij lijkt me dat ik dan of danwel 2x een 2-weg klep of en 3-weg klep moet gaan toepassen om het compleet of/of te kunnen schakelen ipv en/of zoals nu (met dus de kanttekening dat ik een klein beetje verlies heb van de leidingen richting de fan coils, maar volgensmij is dat verwaarloosbaar).
Zou dit het systeem juist niet ingewikkelder maken als dit volledig los van elkaar is? Kom je dan niet in de situatie dat je een paralel buffer moet gaan plaatsen met 2 pompen? Dat wil ik precies niet natuurlijk.
Volgensmij is het wel noodzakelijk dat de buffer op zowel het circuit van de fan coils als op die van de vvw zit vanwege het beperkte water volume. Dus ik heb ergens mijn twijfels of dat wel klopt. Maar ik hoor graag dat dit niet klopt natuurlijk

Leidingwerk voor naar de fan coils inderdaad dampdicht isoleren. Ditzelfde geld denk ik voor eigenlijk vrijwel alle leidingen behalve die naar de vloerverwarming omdat die nooit 5 graden water gaan zien. Dus daar waar ik door de gevel heen ga (buitenunit) en in installatiewanden (fan coils) is deze isolatie natuurlijk extra belangrijk. Ik ga het sowieso even op mn lijstje zetten, want dat stond er nog niet op

[...]

Ik schat in dat ik ergens uitkom tussen de 35 en 40 w/m2 (vergelijkbaar met onze woning, en dit bijgebouw is eigenlijk beter gebouwd als je op de details gaat letten). Een snelle rekensom leert dat misschien die 7kwh unit wel wat overdreven is en dat zelfs 5kw al aan de grote kant zou zijn (relatief). Maar kwa volume van het gebouw (en een enorme vide tot in de nok over de helft van het gebouw wat ook verwarmd wordt) denk ik dat dan inderdaad de 5kw de juiste keuze is.
Die 2x innova fan coils die ik nu van plan was (sta open voor alternatieven die niet duurder zijn en die evt wel in nederland leverbaar zijn, nu zou ik ze uit italie halen omdat ik daar de enige webshops vind die dit soort systemen verkoopt) zou opgeteld ook zelfs met verwarmen onder het maximum vermogen van de buitenunit vallen.
Dus weer 100 euro bespaard (vanuitgaande dat ik de set bij rjtec koop, zijn er nog goedkopere shops?)

Even sidenote: het verbaast me echt dat exact dezelfde set in nederland vrijwel exact de subsidie duurder is (wij vallen buiten de subsidie omdat dit een bijgebouw is)

[...]

Zonder die flamco vulcombinatie, hoe zou je het systeem dan vullen? T stuk met verloop erop zodat je het kan vullen? Maar dan lijkt me dat er ook een terugslagklep in moet zitten ivm vervuiling. Mij lijkt me dan zo een set juist handig omdat hier ook een manometer op zit die je kunt bekijken tijdens het vullen. Denk ik te moeilijk?

Wat betreft expansievat: er zit er inderdaad 1 in de binnenunit, maar die is maar 11 liter. Is dat genoeg voor dit systeem? Kleine gok is dat het inclusief buffervat ergens tussen de 100 en 150 liter water is.

Magneet filter wat er al in zit zou ik, zeker met al het kunststof wat je gaat gebruiken, prima vinden maar ik hou je niet tegen hé

) zou het bij een klant en ook bij mezelf thuis niet nodig vinden, 2 stuks nee.

Die print sturing bedoel ik de panasonic basis pcb. Je positie van twee weg klep is prima nu en sturing komt van koel signaal van de standaard print om vvw dan te sluiten 👍

35w/m2 is vrij fors voor nieuw gebouwde ruimte, klopt dat wel? Is de standaard van 6-7 jaar geleden.

Ja standaard expansievat is groot genoeg. Kan tot richting de 180 liter.

En vullen zeker geen terugslagklep plaatsen maar gewoon enkel als een gebeurt kraan openen en slang (gevuld met enkel water) op deze leuke spoelklep (in retour) aansluiten. Plaats die dus vooral wel en vergeet de microbellen unit.

Ontluchten moet je handmatig wel bij fancoil zelf doen op hoogste punt icm air puge programma draaien.

Heat Geek Getraind | WP Pana 5H - Solar 6m2 PVT icm 300liter - PV 8970WP: 27stuks - Home Assistant |

Acties:

zaterdag 4 april 2026 07:00

e-Duurzaam

merijntjuh schreef op vrijdag 3 april 2026 @ 21:29:
[...]

Ik kan zo 123 niet vinden dat deze in de buitenunit zou zitten? volgensmij zit er sowieso een simpele ontluchter op de binnenunit, maar die is niet voor microbellen, wat schijnbaar bij fan coil units erg belangrijk is dat er echt geen lucht in het systeem zit.
En er zit inderdaad een magneetfilter die standaard in de binnenunit zit, is dat echt net zo goed als een externe zoals die van flamco die ik op het oog heb? Even los van het gemak van schoonmaken van een externe ten opzichte van die in het binnendeel.

[...]

Ik neig niet naar aansturing via HA. Ik draai dit wel al in huis voor van alles en nogwat en dat bevalt goed. Echter weet ik ook dat een systeem als HA niet zo rocksolid is als bijvoorbeeld aansturing via KNX.
Vandaar zou mijn keuze ook zijn dat ik de sturing via KNX regel (zeker weten dat het werkt) en monitoring lekker via HA laten verlopen.
Als ik geen KNX ga doen voor de sturing dan zou ik bv een tado systeem met dat warmtepomp x systeem meer zien zitten. Iets met dat het dan nog steeds werkt op het moment dat je, je huis verkoopt
Ik ben vooral benieuwd of mijn gedachtegang zoals ik het heb ingetekend technisch kan werken?

Je bedoelt de 2-weg klep sturing van de HeishaMon print?
Hoe zou je dit dan voor je zien dat dit een los circuit is? mij lijkt me dat ik dan of danwel 2x een 2-weg klep of en 3-weg klep moet gaan toepassen om het compleet of/of te kunnen schakelen ipv en/of zoals nu (met dus de kanttekening dat ik een klein beetje verlies heb van de leidingen richting de fan coils, maar volgensmij is dat verwaarloosbaar).
Zou dit het systeem juist niet ingewikkelder maken als dit volledig los van elkaar is? Kom je dan niet in de situatie dat je een paralel buffer moet gaan plaatsen met 2 pompen? Dat wil ik precies niet natuurlijk.
Volgensmij is het wel noodzakelijk dat de buffer op zowel het circuit van de fan coils als op die van de vvw zit vanwege het beperkte water volume. Dus ik heb ergens mijn twijfels of dat wel klopt. Maar ik hoor graag dat dit niet klopt natuurlijk

Leidingwerk voor naar de fan coils inderdaad dampdicht isoleren. Ditzelfde geld denk ik voor eigenlijk vrijwel alle leidingen behalve die naar de vloerverwarming omdat die nooit 5 graden water gaan zien. Dus daar waar ik door de gevel heen ga (buitenunit) en in installatiewanden (fan coils) is deze isolatie natuurlijk extra belangrijk. Ik ga het sowieso even op mn lijstje zetten, want dat stond er nog niet op

[...]

Ik schat in dat ik ergens uitkom tussen de 35 en 40 w/m2 (vergelijkbaar met onze woning, en dit bijgebouw is eigenlijk beter gebouwd als je op de details gaat letten). Een snelle rekensom leert dat misschien die 7kwh unit wel wat overdreven is en dat zelfs 5kw al aan de grote kant zou zijn (relatief). Maar kwa volume van het gebouw (en een enorme vide tot in de nok over de helft van het gebouw wat ook verwarmd wordt) denk ik dat dan inderdaad de 5kw de juiste keuze is.
Die 2x innova fan coils die ik nu van plan was (sta open voor alternatieven die niet duurder zijn en die evt wel in nederland leverbaar zijn, nu zou ik ze uit italie halen omdat ik daar de enige webshops vind die dit soort systemen verkoopt) zou opgeteld ook zelfs met verwarmen onder het maximum vermogen van de buitenunit vallen.
Dus weer 100 euro bespaard (vanuitgaande dat ik de set bij rjtec koop, zijn er nog goedkopere shops?)

Even sidenote: het verbaast me echt dat exact dezelfde set in nederland vrijwel exact de subsidie duurder is (wij vallen buiten de subsidie omdat dit een bijgebouw is)

[...]

Zonder die flamco vulcombinatie, hoe zou je het systeem dan vullen? T stuk met verloop erop zodat je het kan vullen? Maar dan lijkt me dat er ook een terugslagklep in moet zitten ivm vervuiling. Mij lijkt me dan zo een set juist handig omdat hier ook een manometer op zit die je kunt bekijken tijdens het vullen. Denk ik te moeilijk?

Wat betreft expansievat: er zit er inderdaad 1 in de binnenunit, maar die is maar 11 liter. Is dat genoeg voor dit systeem? Kleine gok is dat het inclusief buffervat ergens tussen de 100 en 150 liter water is.

En trouwens ja er zit een goede automatische (propaan) ontluchter in buitenunit. Werkt perfect.
Vullen met spoelen via filmpje die ik stuurde en daarna 15min air purge programma aan en je kunt gaan verwarmen/koelen.

En als je goede knx ervaring hebt gewoon doen hé dat kan natuurlijk. Wil alleen aangeven dat er een koel contact op de standaard print zit.

Heat Geek Getraind | WP Pana 5H - Solar 6m2 PVT icm 300liter - PV 8970WP: 27stuks - Home Assistant |

Acties:

Fleighe

Voor zover je ze er nog in wil laten zitten: magneetfilter in de retour ipv aanvoer. Microbellen in de aanvoer ipv de retour.

Wat is het doel van de tweewegklep? Als die eruit kan, kan de bypass ook weg.

zaterdag 4 april 2026 10:47

Acties:

zaterdag 4 april 2026 10:52

Topicstarter

ErikVers schreef op vrijdag 3 april 2026 @ 23:45:
[...]

Magneet filter wat er al in zit zou ik, zeker met al het kunststof wat je gaat gebruiken, prima vinden maar ik hou je niet tegen hé ) zou het bij een klant en ook bij mezelf thuis niet nodig vinden, 2 stuks nee.

Die print sturing bedoel ik de panasonic basis pcb. Je positie van twee weg klep is prima nu en sturing komt van koel signaal van de standaard print om vvw dan te sluiten 👍

35w/m2 is vrij fors voor nieuw gebouwde ruimte, klopt dat wel? Is de standaard van 6-7 jaar geleden.

Ja standaard expansievat is groot genoeg. Kan tot richting de 180 liter.

En vullen zeker geen terugslagklep plaatsen maar gewoon enkel als een gebeurt kraan openen en slang (gevuld met enkel water) op deze leuke spoelklep (in retour) aansluiten. Plaats die dus vooral wel en vergeet de microbellen unit.

Ontluchten moet je handmatig wel bij fancoil zelf doen op hoogste punt icm air puge programma draaien.

Hmm.. ik ga het dan inderdaad wel overwegen om de losse magneetfilter achterwege te laten.

Ik dacht juist dat 35 w/m2 wel meeviel? ik ga er dan wel vanuit dat dit bij -10 is. Is het dan redelijker? OF zit ik nog steeds veel te hoog? Als ik uberhaupt met dat getal een snelle rekensom doe, kom ik op +- 2kW uit. Ook dat past ruim binnen het vermogen van de WP. Al zal dat misschien wel een beetje kort door door de bocht berekening zijn.

Als dat standaard expansievat tot 180 liter gaat, dan laat ik de externe zeker achterwege

Ik kwam gisteren dat filmpje al tegen inderdaad! Klinkt erg logisch om dit toe te voegen, thanks! Gaat op het boodschappenlijstje.
Als ik ook nog iets langer nadenk over het vullen dan is een terugslagklep ook niet echt nodig is omdat de druk in het systeem nooit hoger kan zijn dan uit de waterleiding.

ErikVers schreef op vrijdag 3 april 2026 @ 23:58:
[...]

En trouwens ja er zit een goede automatische (propaan) ontluchter in buitenunit. Werkt perfect.
Vullen met spoelen via filmpje die ik stuurde en daarna 15min air purge programma aan en je kunt gaan verwarmen/koelen.

En als je goede knx ervaring hebt gewoon doen hé dat kan natuurlijk. Wil alleen aangeven dat er een koel contact op de standaard print zit.

Als die ontluchter in de buitenunit voldoende is dan scheelt het inderdaad ook weer wat in de kosten. Ik zal is kijken of ik hier meer informatie over kan vinden!

Wat betreft de print sturing, ik heb daar een stukje gemist in mijn initiele post. Ik ben van plan de Panasonic CZ-NS5P print toe te voegen. Als ik het goed begrepen heb zit daar wel het aan/uit contact op (en nog wat andere die ik waarschijnlijk niet direct zal gebruiken).
Ik denk dat daar mogelijk ook wat verwarring vandaan komt

Fleighe schreef op zaterdag 4 april 2026 @ 07:00:
Voor zover je ze er nog in wil laten zitten: magneetfilter in de retour ipv aanvoer. Microbellen in de aanvoer ipv de retour.

Wat is het doel van de tweewegklep? Als die eruit kan, kan de bypass ook weg.

Filter had ik reeds ingetekend in de retour, maar goed dat je het nog even meld!

Die 2-weg klep is bedoeld om de vloerverwarming af te schakelen wanneer de koeltemperatuur te laag wordt, we willen natuurlijk geen waterballet.
De bypass zou er dan inderdaad tussenuit kunnen, maar vanwege het temperatuurverschil tussen vvw en fan coils lijkt me dit wel verstandig.

Acties:

zaterdag 4 april 2026 16:16

e-Duurzaam

merijntjuh schreef op zaterdag 4 april 2026 @ 10:47:
[...]

Hmm.. ik ga het dan inderdaad wel overwegen om de losse magneetfilter achterwege te laten.

Ik dacht juist dat 35 w/m2 wel meeviel? ik ga er dan wel vanuit dat dit bij -10 is. Is het dan redelijker? OF zit ik nog steeds veel te hoog? Als ik uberhaupt met dat getal een snelle rekensom doe, kom ik op +- 2kW uit. Ook dat past ruim binnen het vermogen van de WP. Al zal dat misschien wel een beetje kort door door de bocht berekening zijn.

Als dat standaard expansievat tot 180 liter gaat, dan laat ik de externe zeker achterwege

Ik kwam gisteren dat filmpje al tegen inderdaad! Klinkt erg logisch om dit toe te voegen, thanks! Gaat op het boodschappenlijstje.
Als ik ook nog iets langer nadenk over het vullen dan is een terugslagklep ook niet echt nodig is omdat de druk in het systeem nooit hoger kan zijn dan uit de waterleiding.

[...]

Als die ontluchter in de buitenunit voldoende is dan scheelt het inderdaad ook weer wat in de kosten. Ik zal is kijken of ik hier meer informatie over kan vinden!

Wat betreft de print sturing, ik heb daar een stukje gemist in mijn initiele post. Ik ben van plan de Panasonic CZ-NS5P print toe te voegen. Als ik het goed begrepen heb zit daar wel het aan/uit contact op (en nog wat andere die ik waarschijnlijk niet direct zal gebruiken).
Ik denk dat daar mogelijk ook wat verwarring vandaan komt

[...]

Filter had ik reeds ingetekend in de retour, maar goed dat je het nog even meld!

Die 2-weg klep is bedoeld om de vloerverwarming af te schakelen wanneer de koeltemperatuur te laag wordt, we willen natuurlijk geen waterballet.
De bypass zou er dan inderdaad tussenuit kunnen, maar vanwege het temperatuurverschil tussen vvw en fan coils lijkt me dit wel verstandig.

Inderdaad valt 35w/m2 mee maar als ik nu zou nieuwbouwwn dan zou dat exht te veel zijn. In jouw geval: pak aub niet de 7 maar de 5 ivm modulatie bereik. Maar dat was denk ik wel helder 😉

Om je idee te geven van de getallen waar je mee kan rekenen als standaard bouwbesluit waardes indicatief;
En dat gaat uit van -7 en binnen 21
Oftewel delta van 28. Ook daar kun je mee spelen maar is voor jouw project niet zo relevant.

2020 35
2021 30
2022 30
2023 28
2024 27
2025 27
2026 27
2027 27

Heat Geek Getraind | WP Pana 5H - Solar 6m2 PVT icm 300liter - PV 8970WP: 27stuks - Home Assistant |

Acties:

zaterdag 4 april 2026 18:23

Topicstarter

ErikVers schreef op zaterdag 4 april 2026 @ 10:52:
[...]

Inderdaad valt 35w/m2 mee maar als ik nu zou nieuwbouwwn dan zou dat exht te veel zijn. In jouw geval: pak aub niet de 7 maar de 5 ivm modulatie bereik. Maar dat was denk ik wel helder 😉

Om je idee te geven van de getallen waar je mee kan rekenen als standaard bouwbesluit waardes indicatief;
En dat gaat uit van -7 en binnen 21
Oftewel delta van 28. Ook daar kun je mee spelen maar is voor jouw project niet zo relevant.

2020 35
2021 30
2022 30
2023 28
2024 27
2025 27
2026 27
2027 27

Denk dat die 35 w/m2 nog een beetje is blijven hangen omdat ons huis tussen 2020 en 2021 is gebouwd.
Dus dat ik de 5kW variant ga gebruiken is zeker.
Nu nog de vraag of de rest een beetje klopt, en ook kwa aansturing wat ik dan van plan ben met KNX en de optionele CZ-NS5P.

Acties:

natural colour

Vorig jaar 2 Vaillant fancoils in de woning geplaatst, aangesloten op de bestaande Panasonic water/ lucht warmtepomp, wat een werk dat was, met name de condenswaterpompje in de fancoils koste veel tijd en vindingrijkheid, als mede de aansturing van alles, de Vaillant fancoils zijn inmiddels niet meer leverbaar, volgende keer een echte airco.

20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/

zaterdag 4 april 2026 20:39

Acties:

Fr33z

natural colour schreef op zaterdag 4 april 2026 @ 18:23:
Vorig jaar 2 Vaillant fancoils in de woning geplaatst, aangesloten op de bestaande Panasonic water/ lucht warmtepomp, wat een werk dat was, met name de condenswaterpompje in de fancoils koste veel tijd en vindingrijkheid, als mede de aansturing van alles, de Vaillant fancoils zijn inmiddels niet meer leverbaar, volgende keer een echte airco.

Of andere fancoils

ik heb hier een paar Idealclima Nemo 400s hangen en installeren was een middagje werk. Wel ff gedoe qua koppelingen uitzoeken naar de rest was een makkie. Aansturing is hier ook simpelweg met thermostaatprintje dat bij de fancoil zit, mocht ik meer nodig hebben dan kan het ook 0-10V worden.

@ts: ik zou toch overwegen een airco te halen. Veel goedkoper en makkelijker. Als je met 1 binnenunit uitkomt ben je echt makkelijk klaar voor 2000 euro incl. installatie.

[ Voor 10% gewijzigd door Fr33z op 04-04-2026 20:41 ]

zaterdag 4 april 2026 20:46

Acties:

Fr33z

ErikVers schreef op vrijdag 3 april 2026 @ 18:53:
[...]

Voor aansturing zou ik kiezen voor heishamon en home assistant. Maar dat is met name fine tunen en monitoring. Met de controller en printplaat kun je het geheel gewoon al bouwen.

En de fancoils en de buffer in retour zou ik los circuit van maken. Er zit een twee weg klep stiring op de print hiermee kun je in koelmodus de fancoils openen en bijvoorbeeld circuit naar vvvw (deels) sluiten.

Uiteraard leiding werk naar fancoils geheel dampdicht isoleren met bij voorkeur voorgeissoleerde leidingen. Niet zelf gaan zitten knippen en plakken dat kost mega veel tijd en krijg je bijna niet dicht.

Ik zal ff kijken of een schema keer ff tussendoor kan maken incl koelcircuit.

Heb je suggesties over voorgeisoleerde leidingen? Ik ben aan t zoeken naar 20x3 en 26x3 MLB met dampdichte isolatie maar t valt wat tegen...

zaterdag 4 april 2026 21:15

Acties:

zaterdag 4 april 2026 21:41

Fr33z schreef op zaterdag 4 april 2026 @ 20:46:
[...]

Heb je suggesties over voorgeisoleerde leidingen? Ik ben aan t zoeken naar 20x3 en 26x3 MLB met dampdichte isolatie maar t valt wat tegen...

20x3 bestaat dan ook niet.

Acties:

Fr33z

Technician- schreef op zaterdag 4 april 2026 @ 21:15:
[...]

20x3 bestaat dan ook niet.

Is goed je weet blijkbaar prima welke maat ik bedoel

20x2 dan. Heb je suggesties?

zaterdag 4 april 2026 21:56

Acties:

zaterdag 4 april 2026 23:05

Fr33z schreef op zaterdag 4 april 2026 @ 21:41:
[...]

Is goed je weet blijkbaar prima welke maat ik bedoel 20x2 dan. Heb je suggesties?

Is toch gewoon deze, al heb je liever meer dikte.
De buitenmantel is zonder beschadiging igg dampdicht.
https://www.warmteservice...ISO-6-mm-blauw/p/48753066

Acties:

zaterdag 4 april 2026 23:09

e-Duurzaam

Fr33z schreef op zaterdag 4 april 2026 @ 20:46:
[...]

Heb je suggesties over voorgeisoleerde leidingen? Ik ben aan t zoeken naar 20x3 en 26x3 MLB met dampdichte isolatie maar t valt wat tegen...

Zekers. Bij selfio.de hebben ze tot en met 32mm voorgeïsoleerd en bij heima24.de tot en met 26mm mlb incl isolatie. Werkt ideaal en scheelt een hoop kosten en gedoe. Is echt heel stuk goedkoper om in 1 keer te doen.

Heat Geek Getraind | WP Pana 5H - Solar 6m2 PVT icm 300liter - PV 8970WP: 27stuks - Home Assistant |

Acties:

zondag 5 april 2026 09:02

e-Duurzaam

Technician- schreef op zaterdag 4 april 2026 @ 21:56:
[...]

Is toch gewoon deze, al heb je liever meer dikte.
De buitenmantel is zonder beschadiging igg dampdicht.
https://www.warmteservice...ISO-6-mm-blauw/p/48753066

De grap is alleen; Uponor mlb 20mm inwendig kost met 6mm iso €17,64 p/m
Terwijl dat bij heima24 met zelfde inwendige maat en iso maar €3,74 p/m kost 🫣🙈😉

En ook met 10mm (€4,44) en 20mm (€8,62) isolatie te bestellen is. @Fr33z
https://www.heima24.de/ro...erstaerke-rolle-25-m.html

[ Voor 4% gewijzigd door ErikVers op 04-04-2026 23:13 ]

Heat Geek Getraind | WP Pana 5H - Solar 6m2 PVT icm 300liter - PV 8970WP: 27stuks - Home Assistant |

Acties:

zondag 5 april 2026 11:11

ErikVers schreef op zaterdag 4 april 2026 @ 23:09:
[...]

De grap is alleen; Uponor mlb 20mm inwendig kost met 6mm iso €17,64 p/m
Terwijl dat bij heima24 met zelfde inwendige maat en iso maar €3,74 p/m kost 🫣🙈😉

En ook met 10mm (€4,44) en 20mm (€8,62) isolatie te bestellen is. @Fr33z
https://www.heima24.de/ro...erstaerke-rolle-25-m.html

Ik plakte lukraak de eerste de beste hit op Google.
Maar als je goedkoop wilt kun je beter in Polen bestellen.
We hebben eens €200.000 uitgegeven in een pand van 12 jaar oud, de hele waterleiding begon blazen te vertonen, de lagen van de meerlagenbuis lieten los. Die leiding kwam uit Polen. De installateur dacht daarmee een leuke extra boterham te verdienen…

Acties:

zondag 5 april 2026 14:01

Topicstarter

Fr33z schreef op zaterdag 4 april 2026 @ 20:39:
[...]
@ts: ik zou toch overwegen een airco te halen. Veel goedkoper en makkelijker. Als je met 1 binnenunit uitkomt ben je echt makkelijk klaar voor 2000 euro incl. installatie.

Hebben we ook zeker overwogen. Maar het gaat in dit gebouw om 3 (eigenlijk 4) verschillende ruimtes, waarvan eigenlijk alleen de achterste vol op het zuiden gekoeld hoeft te worden. En minder wand units = beter (en mooier).
Ja, we zouden natuurlijk ook kunnen verwarmen met en airco (dus lucht/lucht wp). Echter kunnen (mogen) we deze niet zelf installeren dus die optie valt dan eigenlijk ook al af.

Aangezien het hierboven nu toch even over leidingen gaat. Kan ik voor dit systeem dan het beste die 32mm leiding aanhouden voor de hoofdleidingen en 25mm voor de fan coils? Of kan ik net zo goed al een maat kleiner gaan? Wel uitgaande van meerlagenbuis natuurlijk.
Ik heb wel nog een meter of 13 nog liggen van 32mm wat ik natuurlijk prima zou kunnen gebruiken.
Is die buisisolatie ook nog los te koop?

Acties:

TomVH2

vulcombinatie: in België wordt veelal keerklep CA gebruikt
Ikzelf heb ook 3J met enkel 2 fancoils. Enkele aandachtspunten

dikte isolatie bekijken. 6 mm zal waarschijnlijk niet voldoende zijn als je werkt met water van 5°C
Ontwerp goed uitvoeren rekening houdende dat je de leidingen moet isoleren. Koppelingen zijn bijvoorbeeld moeilijker te isoleren. Zoek alles goed uit wat je hoe zal gaan isoleren. Niet alle armaflex slangen zijn eenvoudig verkrijgbaar. Ik heb dit veel te weinig vooraf bekeken.
Als je gebruik maakt van een vat voor SWW dan zeker letten op eenpijpscirculatie. Zeker omdat de fancoils hoger hangen kan er, in functie van het ontwerp, eenpijpscriculatie ontstaan waardoor je SWW vat afkoelt.
Er wordt hier af en toe ook het advies gegeven om te werken met RVS (spanningscorrosie bij messing)
Ook al wil je de leidinglengte gelijk houden, zou ik pesoonlijk toch al voorzien waar je (eventueel later) een inregeling kan inbouwen (kijk naar de drukval van die systemen!)

merijntjuh schreef op zondag 5 april 2026 @ 11:11:
en 25mm voor de fan coils?

20mm pex is, naar mijn beperkte ervaring, voldoende. In mijn situatie zou 18mm zelf de meest logische (drukval leiding tov totale drukval van het systeem) oplossing geweest zijn. Maar 20mm is meer standaard en past ook op een euro-conus.

[ Voor 22% gewijzigd door TomVH2 op 05-04-2026 14:13 ]

zondag 5 april 2026 14:12

Acties:

zondag 5 april 2026 15:21

e-Duurzaam

Technician- schreef op zondag 5 april 2026 @ 09:02:
[...]

Ik plakte lukraak de eerste de beste hit op Google.
Maar als je goedkoop wilt kun je beter in Polen bestellen.
We hebben eens €200.000 uitgegeven in een pand van 12 jaar oud, de hele waterleiding begon blazen te vertonen, de lagen van de meerlagenbuis lieten los. Die leiding kwam uit Polen. De installateur dacht daarmee een leuke extra boterham te verdienen…

De mlb van heima zitten meerdere certificaten en technische documentatie achter en is van uit mijn hoofd pipetec ik heb geen twijfel over de kwaliteit.

Als we toch over loslaten koppelingen hebben; uponor heeft in de vs grote uitdaging met grote serie (specifiek jaartal en dan de pvc variant) die na enkele maanden defect gaan. Dus ook een merk met een van de hoogste kwaliteitsstandaarden en bijbehorende prijzen is geen garantie op de allerbeste kwaliteit.

Mijn gevoel met uponor is dat de prijzen compleet los staan van de marktwaarde vandaar dat ik zo erop hapte toen je iets van uponor deelde 👍😉

Voor info zie deze achtergrond video over Uponor Aqua Pex

[ Voor 18% gewijzigd door ErikVers op 05-04-2026 14:25 ]

Heat Geek Getraind | WP Pana 5H - Solar 6m2 PVT icm 300liter - PV 8970WP: 27stuks - Home Assistant |

Acties:

zondag 5 april 2026 16:25

ErikVers schreef op zondag 5 april 2026 @ 14:12:
[...]

De mlb van heima zitten meerdere certificaten en technische documentatie achter en is van uit mijn hoofd pipetec ik heb geen twijfel over de kwaliteit.

Als we toch over loslaten koppelingen hebben; uponor heeft in de vs grote uitdaging met grote serie (specifiek jaartal en dan de pvc variant) die na enkele maanden defect gaan. Dus ook een merk met een van de hoogste kwaliteitsstandaarden en bijbehorende prijzen is geen garantie op de allerbeste kwaliteit.

Mijn gevoel met uponor is dat de prijzen compleet los staan van de marktwaarde vandaar dat ik zo erop hapte toen je iets van uponor deelde 👍😉

Voor info zie deze achtergrond video over Uponor Aqua Pex

Ging om het rolletje laten zien, zocht op geïsoleerde MLB 20mm en dat was de eerste hit.
Had net zo goed Henco of Silvestec kunnen zijn. Een ding wat mensen goed zelf kunnen is de goedkoopste prijzen vinden op des webs.

Acties:
