RJ45 WCD aansluiten

[Mokum85]

Goedemorgen,

Mijn plan was om een RJ45 WCD aan te sluiten vanaf mijn modem maar het werkt niet.

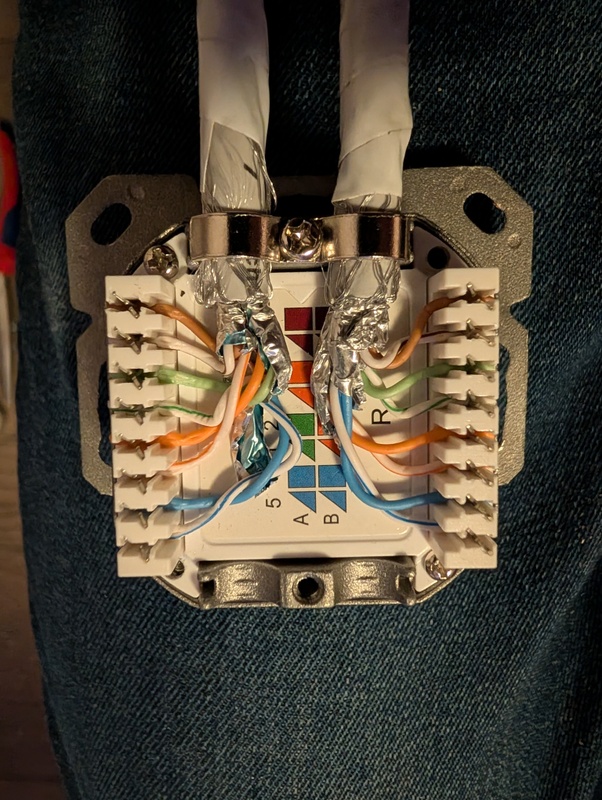

Ik heb hier een nieuwe Cat7 S/FTP voor gebruikt, aan de ene kant het stekkertje afgeknipt en de draden volgens het B schema aangesloten op de Nedis RJ45 WCD met een simpele LSA tang.
Dan de andere kant van de kabel in het modem en vanaf de wcd met een kabel in mijn laptop. Er gebeurd niks.
Wat mis ik hier?

[Nielson]

Mokum85 schreef op zondag 22 maart 2026 @ 10:27:
Ik heb hier een nieuwe Cat7 S/FTP voor gebruikt, aan de ene kant het stekkertje afgeknipt en de draden volgens het B schema aangesloten op de Nedis RJ45 WCD met een simpele LSA tang.

Je hebt een stekkertje van een standaard patch kabel afgeknipt? Deze hebben in de regel soepele aders en zijn niet geschikt voor lsa montage.

[CyBeRSPiN]

Let op de nummers bij die kleuren, ze zitten niet op de volgorde zoals moet!
Blauw-wit moet op positie 5 bijvoorbeeld.
Wordt in de wcd zelf op de volgorde gezet zoals genummerd.

[ Voor 43% gewijzigd door CyBeRSPiN op 22-03-2026 14:16 ]

[Mokum85]

Ik had begrepen dat de kleuren blind aangehouden moet worden (B variant) omdat het intern verder goed loopt. Maar ik vind die nummers in verkeerde volgorde ook wel verwarrend.

Inderdaad een patchkabel gebruikt maar lijkt niet echt op een soepele kern, kan er niks in de omschrijving over vinden.

[CyBeRSPiN]

Mokum85 schreef op zondag 22 maart 2026 @ 10:38:
Ik had begrepen dat de kleuren blind aangehouden moet worden (B variant) omdat het intern verder goed loopt. Maar ik vind die nummers in verkeerde volgorde ook wel verwarrend.

Inderdaad een patchkabel gebruikt maar lijkt niet echt op een soepele kern, kan er niks in de omschrijving over vinden.

Nee je moet de volgorde van de nummers aanhouden. Dus oranje-wit op 1, dan oranje op 2, groen-wit op 3, blauw op 4, etc

[Mokum85]

Ok maar waar begint nr 1 dan? Aan de blauwe of bruine kant?
Als dat de volgorde is, waarom wordt dat dan niet zo aangegeven?

[CyBeRSPiN]

1 begint links waar je nu blauw-wit hebt zitten.

Zo moet het dus aan de connectorkant zitten in de wcd, je had het op de juiste manier aangesloten.

[ Voor 109% gewijzigd door CyBeRSPiN op 22-03-2026 14:17 ]

[Mokum85]

Werkt ook niet.
Ik heb een ader gestript en is inderdaad soepel. Ik zal een stugge kabel bestellen en opnieuw proberen.

[Ben(V)]

Soepele patchkabel kun je niet op een lsa monteren.
Koop een stukje U/UTP kabel met stugge aders en monteer beide kanten af op een wcd.
Dus ook geen afgeschermde kabel, dat voegt niets toe en kan alleen potentieel voor aardlus problemen zorgen.

En bestellen hoeft niet, elke bouwmarkt verkoopt tegenwoordig utp kabel per meter.

[ Voor 45% gewijzigd door Ben(V) op 22-03-2026 11:03 ]

[CyBeRSPiN]

Mokum85 schreef op zondag 22 maart 2026 @ 11:00:
Werkt ook niet.
Ik heb een ader gestript en is inderdaad soepel. Ik zal een stugge kabel bestellen en opnieuw proberen.

Heb je de volgorde aan beide wcds dan hetzelfde aangehouden? Maar idd je moet waarachijnlijk stugge kabel hebben om het goed te laten werken.

[CH4OS]

Wat ook veel scheelt en niet veel kost: een kabeltester.

[hcQd]

De volgorde in de eerste foto was gewoon juist. Je hebt alleen een verkeerd type kabel voor deze wcd.

[Nielson]

CyBeRSPiN schreef op zondag 22 maart 2026 @ 10:41:
[...]
Nee je moet de volgorde van de nummers aanhouden. Dus oranje-wit op 1, dan oranje op 2, groen-wit op 3, blauw op 4, etc

Nee, hij dient gewoon de kleuren volgens het B schema op de wcd aan te houden (ervanuitgaande dat het stekkertje ook het B schema aanhoudt). Intern in de wcd worden deze geroute naar de juiste volgorde.

[CyBeRSPiN]

Nielson schreef op zondag 22 maart 2026 @ 11:20:
[...]
Nee, hij dient gewoon de kleuren volgens het B schema op de wcd aan te houden (ervanuitgaande dat het stekkertje ook het B schema aanhoudt). Intern in de wcd worden deze geroute naar de juiste volgorde.

Ok, zeer verwarrend dan. Er mag wel een naslagwerk bijgeleverd worden dan bij die wcd.

[Ben(V)]

Het staat er gewoon in kleurtjes opgedrukt.

En als je "zoals verstandig is" aan beide zeiden van de kabel zelf een wcd monteert, dan maakt een A schema of een B schema niets uit zolang je het aan beiden zeiden maar hetzelfde doet.

En vergeet niet aan een kabel met stugge aders kun je geen RJ45 knijpen alleen LSA monteren.

[The_Doman]

Stranded kabel: LSA aan de ene kant - RJ45 aan de andere

TERW_DAN schreef op woensdag 5 mei 2021 @ 17:43:
Dat lukt wel hoor.
Vaak niet in 1 keer, het is verre van aan te raden omdat die dingen natuurlijk nooit zo goed contact maken als een fatsoenlijke kabel, maar het is niet geheel onmogelijk.

Ga je dit doen, pak er dan een goede kabeltester bij, en test iedere ader goed door, want het is gedoe. De enige reden dat ik 't laatst gedaan heb is omdat de enige verbinding die ik had een hele dunne netwerkkabel was, die was vastgestuct in de muur en dus met geen mogelijkheid te vervangen was. Die kabel was dermate dun dat de aders niet in een RJ45 clipje bleven zitten, anders had ik die erop gezet.

Ik geloof dat ik die kabel een keer of 6 opnieuw heb moeten patchen voordat iedere ader het deed, maar het is na veel vloeken gelukt.

[CyBeR]

Mokum85 schreef op zondag 22 maart 2026 @ 10:38:
Maar ik vind die nummers in verkeerde volgorde ook wel verwarrend.

Die nummers zitten niet "in de verkeerde volgorde", die komen gewoon overeen met welke pin het is aan de andere kant in een 8p8c. Nummer 5 is inderdaad blauw-wit, en dat klopt gewoon. Dit is ook niet speciaal aan deze wcd of zo, dat staat op de meeste zo.

[Harrie]

CyBeRSPiN schreef op zondag 22 maart 2026 @ 10:33:
Let op de nummers bij die kleuren, ze zitten niet op de volgorde zoals moet!
Blauw-wit moet op positie 5 bijvoorbeeld.

Is het echt dit? Nu heb ik zelf nog nooit zoiets aangesloten; maar waarom zouden ze niet gewoon positie 1 t/m 8 op volgorde op die afbeelding zetten?

Edit: ok, de volgorde op de afbeelding is dan toch de volgorde zoals het aangesloten mket worden; gelukkig

[ Voor 15% gewijzigd door Harrie op 22-03-2026 13:31 ]

[Out.of.Control]

Harrie schreef op zondag 22 maart 2026 @ 13:26:
[...]


Is het echt dit? Nu heb ik zelf nog nooit zoiets aangesloten; maar waarom zouden ze niet gewoon positie 1 t/m 8 op volgorde op die afbeelding zetten?

De reden is dat je de twisted pair zolang mogelijk bij elkaar wilt houden en dat wringt met de standaard volgorde in de RJ45 stekker. Het pair op 3/6 is ooit gekozen/ontstaan toen 10 Mbps razendsnel was, maar tegenwoordig moet er ook 1000 x zoveel overheen worden gestuurd en zijn de signaalfrequenties veel hoger.
Om het toch te laten werken moeten de signaalpaden van een twisted pair zo dicht mogelijk bij elkaar liggen en pas op het allerlaatste moment gaat het pair van 3/6 dan naar buiten zodat het naast 4/5 komt te liggen voor de RJ45 connector. Maar in de rest van de doos liggen die paden bij elkaar en dan krijg je de volgorde zoals je op de achterkant van de WCD ziet.

[CyBeR]

Harrie schreef op zondag 22 maart 2026 @ 13:26:
[...]


Is het echt dit? Nu heb ik zelf nog nooit zoiets aangesloten; maar waarom zouden ze niet gewoon positie 1 t/m 8 op volgorde op die afbeelding zetten?

Welke waarde voegt het toe om ze op volgorde te nummeren, er van uitgaande dat je kunt tellen? De reden is juist dat de volgorde aan de LSA-kant, niet overeen komt met de volgorde in de 8p8c. Dus als je iets anders aan het doen bent dan ethernet aansluiten dan weet je met die nummers welke ader waar moet.

Out.of.Control schreef op zondag 22 maart 2026 @ 13:38:
[...]


De reden is dat je de twisted pair zolang mogelijk bij elkaar wilt houden en dat wringt met de standaard volgorde in de RJ45 stekker. Het pair op 3/6 is ooit gekozen/ontstaan toen 10 Mbps razendsnel was, maar tegenwoordig moet er ook 1000 x zoveel overheen worden gestuurd en zijn de signaalfrequenties veel hoger.

Nee, dat is om vanwege compatibiliteit met eerdere standaarden (met name telefonie, die op de middelste twee zit). De middelste twee moesten om die reden bij elkaar, en dan blijft er maar 1 ader over tussen 1/2 en 4/5 dus moest die gesplitst worden naar 3/6.

[ Voor 60% gewijzigd door CyBeR op 22-03-2026 13:44 ]

[Out.of.Control]

CyBeR schreef op zondag 22 maart 2026 @ 13:41:
Nee, dat is om vanwege compatibiliteit met eerdere standaarden (met name telefonie, die op de middelste twee zit). De middelste twee moesten om die reden bij elkaar, en dan blijft er maar 1 ader over tussen 1/2 en 4/5 dus moest die gesplitst worden naar 3/6.

Ik zei het wat kort door de bocht, maar dat is inderdaad wat ik bedoelde. Doordat 4/5 (het middelste aderpaar) al gebruikt werd, werd gekozen voor 1/2 en 3/6 als twee aderparen voor 10 (en later 100) Mbps. Dat was voor toen prima (en werkt zelfs bij 1 en 10 Gbps nog), maar dan moet je wel voor de rest de aders van een paar bij elkaar houden.

[Mokum85]

Ok ik heb de kabel met vaste kern binnen en ook de bijpassende stekkers daarvoor.
(In de bouwmarkt verkopen ze ook maar hier bij de gamma hebben ze allemaal soepele kern)

Ik heb Cat7 kabel en daar zit een aparte "aarde"draad in het midden. Wat moet ik daar precies mee doen?
Dacht dat de kabelmantel soort van de aarding was.

[Boudewijn]

Aan 1 kant onder die metalen klem vouwen.

[Mokum85]

Nou ik heb de (stugge) kabel aan de ene kant op de RJ45 contactdoos aangesloten en daar het B schema aangehouden, dus gewoon de afgebeelde kleuren aangehouden.

Op de andere kant van de kabel heb ik een RJ45 stekker aangesloten volgens de EIA/TIA 568B standaard. Deze stekker schijnt geschikt te zijn voor stugge kern.

Stekker in de modem en via een, kantenklare kabel, mijn laptop op de contactdoos aangesloten.

Helemaal niks!

Ik snap er niks meer van.

[Mokum85]

Ik ga morgen wel een kabeltester kopen die me gaat vertellen dat het niet goed is aangesloten

[Nielson]

Heb je bij bepalen van de volgorde gelet op correcte orientatie van het stekkertje? Dus kabel aan de onderkant, clipje van je af? Aders ook ver genoeg in de connector zitten? Maak anders eens een scherpe foto hoe je jet nu hebt. En is misschien te laat, maar je had aan de andere kant van de kabel ook zo'n zelfde contactdoos kunnen doen, en dan met een patchkabeltje naar de modem.

[Mokum85]

Q-Link kabeltester van de Gamma geeft aan dat alles goed is, alle lampjes van 1 naar 8 en G lichten in juiste volgorde op.
Tester in mijn modem en ook daar hetzelfde maar zonder G.

Viel me op dat ik gisteravond de stekker niet in mijn laptop had zitten Dat verklaart waarom het met de juiste kabel ook niet werkte

Probleem was dus verkeerde kabel en ik geef toe, geen tester.

Test geeft 927.2 Mbps aan op deze nieuwe verbinding wat hetzelfde is als ik laptop rechtstreeks op modem aansluit.
Ik ben blij

Bedankt voor alle tips en uitleg.
