Thuisbatterij aansluiten op verdeelkast zonnepanelen?

[Getslow]

Hoi allen,

Context

Dit jaar wil ik waarschijnlijk een thuisaccu laten installeren in de kelder. Nu ben ik een en ander aan het verbouwen en wil daarin ook alvast de 'toekomstige elektrische plannen' meenemen, zodat koven/meterkast etc niet alsnog open moeten wanneer uiteindelijk de thuisbatterij komt.

Huidige situatie

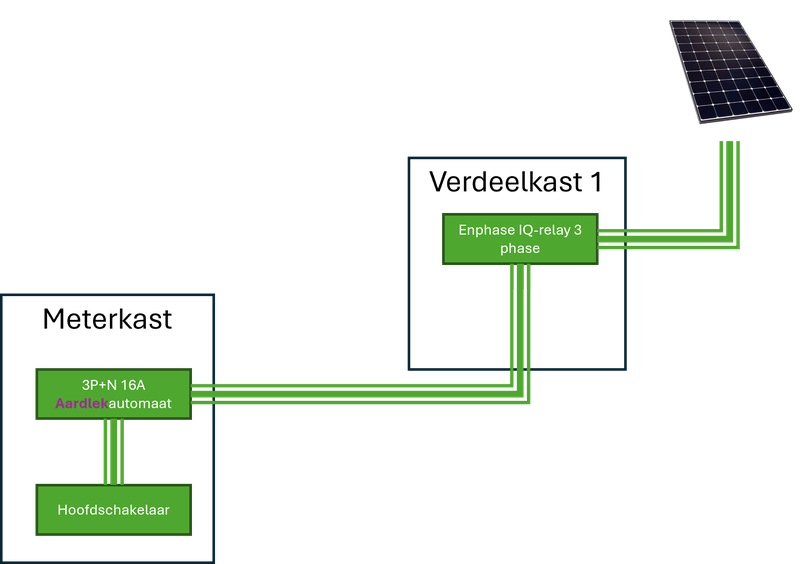

Op dit moment heb ik een Enphase systeem (7 panelen) die is aangesloten zoals in het diagram hieronder. De verdeelkast van de zonnepanelen zit reeds in de kelder ivm beperkte ruimte in de meterkast zelf.

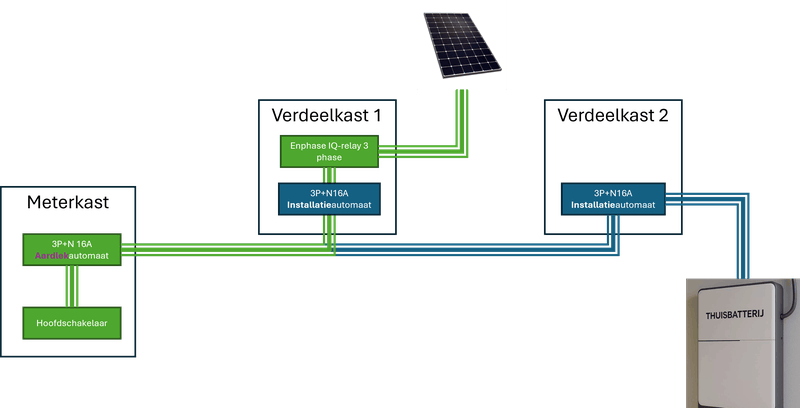

Toekomstige situatie (?)

Mijn vraag

1. Kan/mag de thuisbatterij op deze manier aangesloten worden in de kelder? Dit zou voor mij betekenen dat er geen kabels meer getrokken hoeven te worden naar de meterkast (die ook al 'vol' is), wat de ideale situatie voor mij zou zijn.

2. Tips / advies voor dingen die ik evt mis?

[AUijtdehaag]

Wat vragen:
- 7 paneeltjes over 3-fase verdeeld? Het nut ontgaat me daarvan. Had ook op 1 fase gekund.
- Hoe dik is de huidige bedrading tussen Verdeelkast 1 en de meterkast?
- Wat voor thuisbatterij(en) komt er? 1 of 3-fase?

[hanev001]

Wat wordt het gesommeerde maximale output vermogen van de zonnepanelen en de batterij?
Als de som hoger is dan die 16A automaat in de meterkast kan dit niet.

[Getslow]

Dank voor de reacties!

AUijtdehaag schreef op vrijdag 9 januari 2026 @ 18:11:
Wat vragen:
- 7 paneeltjes over 3-fase verdeeld? Het nut ontgaat me daarvan. Had ook op 1 fase gekund.

Heb je zeker gelijk in, maar ik weet dit eerlijk gezegd niet.

AUijtdehaag schreef op vrijdag 9 januari 2026 @ 18:11:
- Hoe dik is de huidige bedrading tussen Verdeelkast 1 en de meterkast?

5x 2,5mm2

AUijtdehaag schreef op vrijdag 9 januari 2026 @ 18:11:
- Wat voor thuisbatterij(en) komt er? 1 of 3-fase?

Ik heb nog geen concrete plannen, maar ik denk 3 omdat dit waarschijnlijk tot lager amperage leidt per fase.

hanev001 schreef op vrijdag 9 januari 2026 @ 18:44:
Wat wordt het gesommeerde maximale output vermogen van de zonnepanelen en de batterij?
Als de som hoger is dan die 16A automaat in de meterkast kan dit niet.

Ik heb dus nog geen concrete batterij voor ogen, maar ik gok dat de batterij 10kW kan leveren/gebruiken en de zonnepanelen zijn 3,2Kwp op een oost/west opstelling (zeg 2,5kWp effectief). Als alles dan maximaal zou draaien betekent dat 12.500/3/230 =18,116 A.

In de praktijk zullen nooit de batterij en de zonnepanelen maximaal terugleveren (als alles werkt naar behoren), maar officieel is dat misschien niet relevant vanuit een elektrotechnisch perspecief?

[AUijtdehaag]

Ik heb bijna een zelfde situatie

Schuurtje met daarin 2x SMA 1-fase omvormers en 3 thuisbatterijen van Marstek 1-fase batterijen.

De voedende kabel is 5x 6 mm2, met het oog op EV laden in de toekomst vanuit het schuurtje.
Een netwerk kabel om alles te monitoren en te sturen,

Maar met 3x 1-fase batterijen heb je het probleem dat in een backup situatie (het net valt uit en je schakelt over op ATS los van het net) je 3x de fasestroom door nul gaat krijgen bij volle afname.
Ik geloof niet dat de 3x 1-fase batterijen elk voor een faseverschuiving zorgen van 120 graden in een noodsituatie.
Ik ga dit nog eens testen. Maar dan is 5x 2,5 mm2 not done.

Als ik het opnieuw mocht doen, legde ik 2 kabels van 5x6 mm2 van en naar de meterkast (ivm backup situatie geregeld door ATS in de hoofd meterkast heb je 2 lijnen nodig, normaal grid en backup grid)
En zou ik wellicht nog eens nadenken over 3x 1-fase batterijen of 1x 3-fase batterij.

Hoe dan ook, rekening houden met een noodsituatie gaat wellicht 2x zoveel kosten qua aanschaf op het moment.
Dat heb ik er nu ook niet voor over.
Ik rol wel een haspeltje uit voor de koelkast

[ Voor 11% gewijzigd door AUijtdehaag op 10-01-2026 09:01 ]

[Septillion]

Je probleem is de bekabeling. Die is veel te dun om tegelijk op een fase 16A te leveren en een ander 16A terugleveren. Als het zoals hierboven 6qmm was dan kon het wel.

In onderverdelen, zoals het heet, dient ook nog een hoofdschakelaar aanwezig te zijn.

Qua eiland bedrijf, er zijn wel systemen die echt 3-fase maken. Maar je wilt überhaupt niet zo in eiland gaan zonder interlock of transfer switch. En of je dat überhaupt correct volgens de NEM krijgt vraag ik me af.

[chrisborst]

@Getslow
Heb je een foto van je meterkast?
Wellicht is het veel makkelijker om gewoon deze in z'n geheel te vervangen.

En hoe wil je je thuisaccu gaan gebruiken?
Ga je handelen met je accu, dan zal deze vele malen per dag kunnen laden en ontladen, dus veel heen en weer. Is het puur om je zonnestroom in op te slaan en deze zelf te gebruiken, dan heb je een totaal andere situatie.

[caspervc]

Kan je niet de Emphase omvormers er uit halen, je panelen rechtsreeeks op een batterij aansluiten, en die in op meterkast aansluiten? anker batterijen (de Solix 3 dacht ik) kunnen 8 panelen handelen.

[Guust Flater]

caspervc schreef op zaterdag 10 januari 2026 @ 09:45:
Kan je niet de Emphase omvormers er uit halen, je panelen rechtsreeeks op een batterij aansluiten, en die in op meterkast aansluiten? anker batterijen (de Solix 3 dacht ik) kunnen 8 panelen handelen.

Dat zou ik ook doen.

[ Voor 31% gewijzigd door Guust Flater op 10-01-2026 10:02 ]

[Getslow]

Bedankt voor alle reacties weer, excuus voor mijn vertraagde reactie.

AUijtdehaag schreef op zaterdag 10 januari 2026 @ 08:53:
Maar met 3x 1-fase batterijen heb je het probleem dat in een backup situatie (het net valt uit en je schakelt over op ATS los van het net) je 3x de fasestroom door nul gaat krijgen bij volle afname.
Ik geloof niet dat de 3x 1-fase batterijen elk voor een faseverschuiving zorgen van 120 graden in een noodsituatie.
Ik ga dit nog eens testen. Maar dan is 5x 2,5 mm2 not done.

Daar maak je een goed punt. Ik ga nog verder onderzoek doen, maar ik denk dat een 3-fase thuisbatterij op de 'vereisten' lijst zal moeten (ipv meerdere 1 fase batterijen). Voor mij persoonlijk is een enkel schuko contact op de thuisbatterij zelf voldoende in een noodsituatie.

Septillion schreef op zaterdag 10 januari 2026 @ 09:13:
Je probleem is de bekabeling. Die is veel te dun om tegelijk op een fase 16A te leveren en een ander 16A terugleveren. Als het zoals hierboven 6qmm was dan kon het wel.

In onderverdelen, zoals het heet, dient ook nog een hoofdschakelaar aanwezig te zijn.

Qua eiland bedrijf, er zijn wel systemen die echt 3-fase maken. Maar je wilt überhaupt niet zo in eiland gaan zonder interlock of transfer switch. En of je dat überhaupt correct volgens de NEM krijgt vraag ik me af.

De afstand tussen meterkast en verdeelkast 1 is niet groot (~6 meter) en 5x6mm2 is zo getrokken. De kabel tussen verdeelkast 1 en verdeelkast 2 zou wel gewoon 5x2,5mm2 kunnen neem ik aan (bij 10kW thuisbatterij)?

Wat betreft hoofdschakelaar; ik heb dit ook voorbij zien komen. Als ik eerlijk ben, vanuit praktisch oogpunt, zie ik de verdeelkasten ook als veredelde centraaldozen met weliswaar extra beveiliging om load tussen meterkast<>verdeelkast 1 te bewaken. Ook omdat in de meterkast de aardlekautomaat zit die het hele handeltje uit kan zetten, welke op 6m afstand is van verdeelkast 1. Ik weet dat aardlekautomaten niet voor dit doel gemaakt zijn, maar zonnepanelen/thuisbatterij spanningsloos maken is mogelijk en in de praktijk zal je eerder de hoofdschakelaar in de mterkast gebruiken.
Praktisch gezien vind ik de meerwaarde van een hoofdschakelaar in verdeelkast 1 in deze situatie gering, maar als dat regels zijn of er zijn andere overwegingen laat ik me graag overtuigen!

chrisborst schreef op zaterdag 10 januari 2026 @ 09:40:
@Getslow
Heb je een foto van je meterkast?
Wellicht is het veel makkelijker om gewoon deze in z'n geheel te vervangen.

Meterkast is vrij recent en niet groot.

chrisborst schreef op zaterdag 10 januari 2026 @ 09:40:
En hoe wil je je thuisaccu gaan gebruiken?
Ga je handelen met je accu, dan zal deze vele malen per dag kunnen laden en ontladen, dus veel heen en weer. Is het puur om je zonnestroom in op te slaan en deze zelf te gebruiken, dan heb je een totaal andere situatie.

Ik houd de optie om te handelen graag open, omdat dit (blijkbaar?) groot verschil maakt voor de terugverdientijd van de accu.

caspervc schreef op zaterdag 10 januari 2026 @ 09:45:
Kan je niet de Emphase omvormers er uit halen, je panelen rechtsreeeks op een batterij aansluiten, en die in op meterkast aansluiten? anker batterijen (de Solix 3 dacht ik) kunnen 8 panelen handelen.

Is een optie, maar die aanpassing ga ik nooit terugverdienen denk ik (+ alle moeite op het dak, want omvormers zitten achter panelen).

[Septillion]

Getslow schreef op maandag 12 januari 2026 @ 12:19:
De afstand tussen meterkast en verdeelkast 1 is niet groot (~6 meter) en 5x6mm2 is zo getrokken. De kabel tussen verdeelkast 1 en verdeelkast 2 zou wel gewoon 5x2,5mm2 kunnen neem ik aan (bij 10kW thuisbatterij)?

Ja, maar niet zonder eigen afzekering. Dus naar mijn idee makkelijker om een tweede set kabels naar de accu te trekken. Of alles dus gewoon in onderverdeler 1 te doen. Dan is onderverdeler 2 niet meer nodig.

Wat betreft hoofdschakelaar; ik heb dit ook voorbij zien komen. Als ik eerlijk ben, vanuit praktisch oogpunt, zie ik de verdeelkasten ook als veredelde centraaldozen met weliswaar extra beveiliging om load tussen meterkast<>verdeelkast 1 te bewaken.

Dan is elke verdeler een veredelde centraaldoos Dus ja, hoofdschakelaar dient er te zitten volgens de NEN. 6m verder is gewoon veel te ver.

DUs als extra kabel naar de meterkast lastig is, dan lijkt mij het makkelijkste dus om met een dikkere kabel naar een enkele onderverdeler te gaan in de kelder. Daar dus hoofdschakelaar + automaat voor de PV + automaat voor de accu. Kan je vanuit daar gewoon verder naar de accu en hoeft daar niets.

Maar ook al is 2,5qmm prima voor 10kW, hoe ver moet je? Want als je dan nog 20m moet dan tikt het verlies wel aan.

[Getslow]

Ik heb nog even zitten denken, ook aan de hand van alle feedback hier. Ik heb nu 2 opties in mijn hoofd:

Optie 1

Meterkast

3p+n B20, op plek waar nu aardlekautomaat zit

^
|
| 5x 6mm2
|
v

Onderverdeler 1

hoofdschakelaar

3p+n aardlekautomaat B16 (voorheen in meterkast) voor PV

Q-relay 3 fase

3p+n aardlekautomaat B16 voor thuisbatterij

^
|
|
| 5x 2,5mm2, zal zo'n 5meter zijn
|
v
Thuisbatterij

Optie 2

Op een of andere manier een extra aardlekautomaat in de bestaande meterkast met 5x6mm2 direct naar de thuisbatterij. Denken jullie dat die in te passen is in de meterkast?
Zou je bijvoorbeeld deze module:


om mogen wisselen voor:

met hierin de hoofdschakelaar en een aardlekautomaat?

Wat vinden jullie?

Al(vast) heel erg bedankt voor alle kundige reacties

[Jim423]

Ik zou B20 of C20 aardlekautomaat nemen, type A 300mA.
En alles uiteraard van een gerenommeerd merk, dus niet zoals in je eerste foto.
Let ook op spacing zodat alles zijn warmte kwijt kan. Naast je hoofdschakelaar is wel beter in dat opzicht.
