Diy mtm speakers

[Goofy1978]

Ben met een Diy project bezig, soort thx gesloten monitor speaker voor gebruik icm subwoofers.
Satori 6.5 inch 8ohm woofers parallel verbonden en 1.1inch tweeter crossover 1500hz, das laag vandaar de wat grotere tweeter.
Schroefjes top woofer worden ook zwarte inbus, maar die moet toch nog los voor de crossover te monteren.

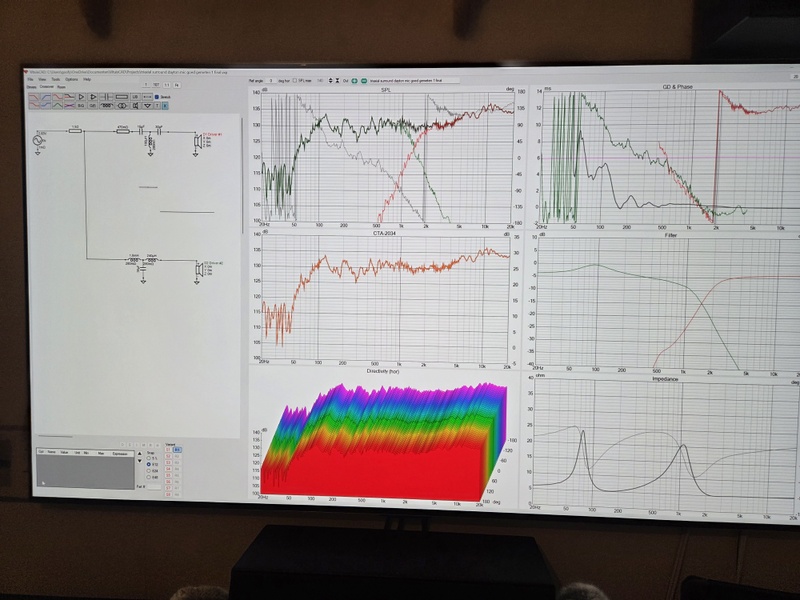

Heb de speaker ingemeten met een Datsv3 en met een Umik1 buitenhuis zo vrij mogelijk, ben al wat met crossover ontwerp bezig in Xsim.

[Sjaaky]

Ziet er goed uit. Mooie finish!

Doet kwa drivers denken aan dit project http://www.troelsgravesen.dk/SBA-16-MTM.htm.
Succes met het ontwerpen van de crossover.
Is het een bewuste keuze om eerst de kast te maken en daarna de crossover? Van wat ik er van begrepen heb, hangt alles met alles samen, breedte van de baffle, afstand van de tweeter tot de woofer, crossover frequentie. Van de andere kant geeft werken met een voltooide kast wel houvast in alle ontwerpvrijheden .

[Goofy1978]

@Sjaaky Je moet de drivers inmeten in de behuizing idd om het filter te maken.
Tweeter woofers zo dicht mogelijk bij elkaar is het beste, gebruik ook bijpassende roosters dus veel dichterbij ging niet.
Wilde ook een lage crossover dat geeft minder problemen met dit ontwerp, als je hem ook als centerspeaker horizontaal wil gebruiken.

[Jag]

Leuk project. Ben wel benieuwd naar de metingen en hoe je deze gedaan hebt. Ook nog off axis gemeten? Leuk als je ze wilt delen

[Goofy1978]

Jag schreef op vrijdag 19 december 2025 @ 13:18:
Leuk project. Ben wel benieuwd naar de metingen en hoe je deze gedaan hebt. Ook nog off axis gemeten? Leuk als je ze wilt delen

Eerste meting was met een Umik1 maar dat is niet zo gemakkelijk om daar fase timing mee te meten tussen verschillende drivers.
Ga dat nog eens bekijken met een Dayton xlr mic en amp met loopback.

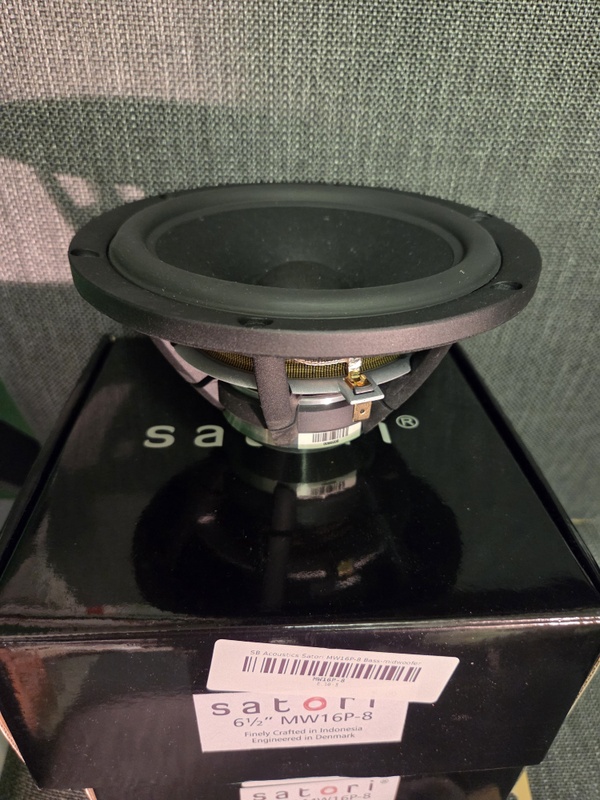

Foto van de driver

[ Voor 30% gewijzigd door Goofy1978 op 19-12-2025 19:10 ]

[Goofy1978]

Speakers zijn helemaal gereed
Klinken erg mooi, heel snelle best diepe bas voor gesloten speaker met helder hoog.
Heb de tweeter nog in fase aangesloten om te vergelijken dan is het vlakker bij de crossover, maar met wel een piek rond 1300hz vanwege de niet perfecte woofers.
Heb de tweeters toch uit fase gezet wat normaal is bij second order filter, beter dipje dan piek.
Met sweep van 20-20000hz hoor ik ook geen dip heb het getest.
On en 15 graden off axis meting, de waterval is ook 15 graden off axis.
Crossover met 0.1uF bypass condensator voor tweeter.

[Jag]

Y as vrij klein bereik, daardoor lijkt er nog wat variatie in de response maar eigenlijk ook al niet veel. Als je dit in een meer gebruikelijke 60 dB range zet dan is het echt een lineaal; mooi resultaat

[Goofy1978]

Jag schreef op dinsdag 23 december 2025 @ 14:01:
Y as vrij klein bereik, daardoor lijkt er nog wat variatie in de response maar eigenlijk ook al niet veel. Als je dit in een meer gebruikelijke 60 dB range zet dan is het echt een lineaal; mooi resultaat

Bedankt, ja idd en met 1/6 smoothing word het zowat een horizontale vlakke streep.
Zonder smoothing kun je er ook weinig mee, nu zie je nog goed gebeuren wat de speaker doet.
4db variatie tussen 100-15000hz is zowat de perfecte speaker, deze heeft iets meer maar wilde de tweeter niet afknijpen met een weerstand ertussen.

[Goofy1978]

Ben met nieuwe speakers bezig traxial surrounds net zoiets als de Arendal 1723s
Van voor gezien is het een boekenplank speaker met 2 full range drivers parallel aangesloten maar uit fase van elkaar aan de zijkant, de driver in fase moet naar de mlp wijzen.
Crossover tweeter 1800hz iets hoger als de 1600hz van de mtm speakers, en een high pass 200hz voor de full range drivers.
Boven 200hz gaan de scans niet over hun xmax heen in 0.9 liter volgens winisd.
Speakers hetzelfde als de mtms enkel de 4 ohm woofer versie, met full range Scan-Speak Discovery 10F/8424G00 voor zijkanten.
Woofer heeft ongeveer 8 liter behuizing, de Scans hebben elk een aparte gesloten behuizing van 0.9 liter.

De zwarte lijn is een Scan Speak zijdriver die gooit de systeem lijn omhoog omdat Xsim dat als extra tweeter ziet.
De andere grafiek is gemeten op tweeter, werkt net als een gewone boekenplank speaker.

[ Voor 5% gewijzigd door Goofy1978 op 12-04-2026 20:16 ]

[Goofy1978]

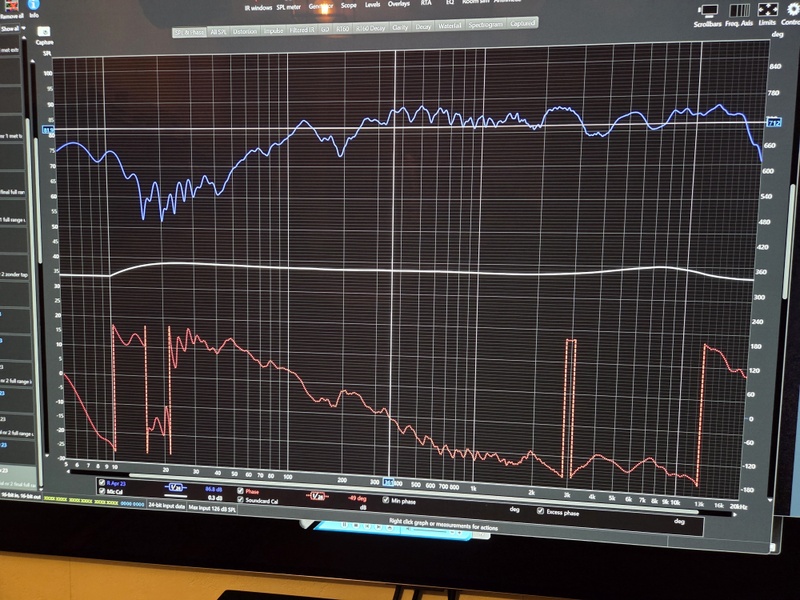

Filter is ongeveer zo geworden , met een diep dal als je de tweeter uit fase zet.
Dat betekent dat ie goed in fase speelt als je hem weer juist aansluit.

[Goofy1978]

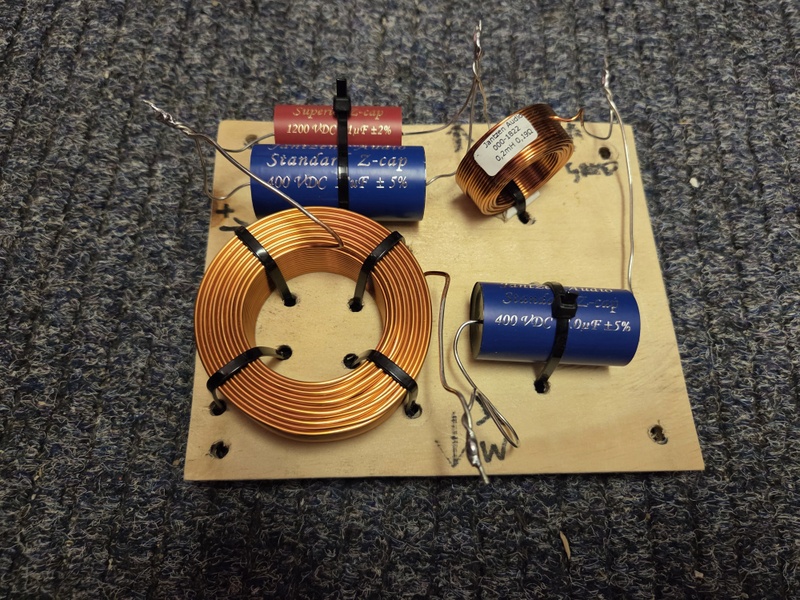

Heb de filters van de eerste mtms een update gegeven hetzelfde als de mtm center.
die zwarte condensator en linkse kleine spoel maken een 3e orde filter voor de woofer die valt nu veel steiler af en de crossover met tweeter is veel beter in fase.

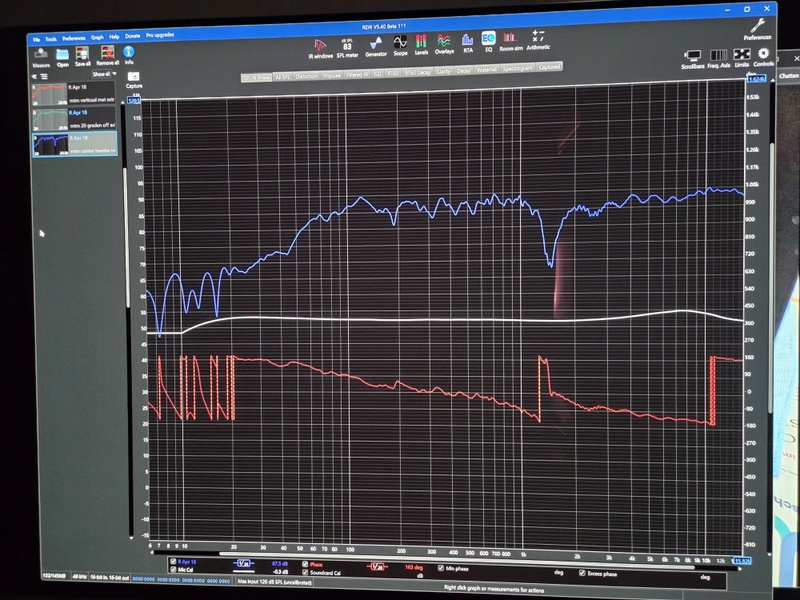

Bij plus en min omwisselen tweeter komt er een diepe dip dat is een teken dat de fase mooi klopt bij weer juist aansluiten.

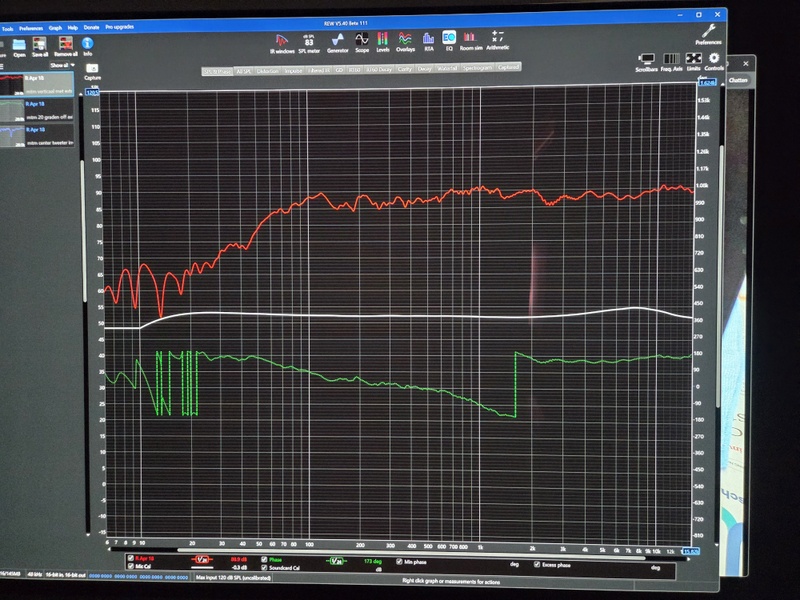

De metingen is met het nieuwe filter in de speaker en draden tweeter nog omgedraaid om te kijken of het gelukt was
Bij ontwerpen van het filter op pc elke keer tweeter omgekeerd simuleren om de dip te houden

[Jag]

Goofy1978 schreef op vrijdag 17 april 2026 @ 23:28:
Filter is ongeveer zo geworden , met een diep dal als je de tweeter uit fase zet.
Dat betekent dat ie goed in fase speelt als je hem weer juist aansluit.


[Afbeelding]

Leuk project en ook visueel mooi resultaat!

Filter oogt perfect als je naar de fase curve kijkt. Wel aan de brighte kant met +5dB tophoog. Is dat op gehoor? Of ontwerpend voor een andere luisteras?

En zijn dit nou 'klassieke' dipool surrounds? Ik zeg klassiek omdat ik zou denken dat dat iets is van het dolby surround tijdperk met 2 surrounds een diffuus geluidsveld maken. En dat dit niet compatible is met een atmos setup (met veel surrounds waarbij je juist overwegend direct geluid nodig hebt van je surround kanalen).

[Goofy1978]

Jag schreef op woensdag 22 april 2026 @ 12:35:
[...]

Leuk project en ook visueel mooi resultaat!

Filter oogt perfect als je naar de fase curve kijkt. Wel aan de brighte kant met +5dB tophoog. Is dat op gehoor? Of ontwerpend voor een andere luisteras?

En zijn dit nou 'klassieke' dipool surrounds? Ik zeg klassiek omdat ik zou denken dat dat iets is van het dolby surround tijdperk met 2 surrounds een diffuus geluidsveld maken. En dat dit niet compatible is met een atmos setup (met veel surrounds waarbij je juist overwegend direct geluid nodig hebt van je surround kanalen).

Bedankt, filter is nog niet af werk er nog aan verder.
De weerstand voor het filter moest eraf veranderd de eigenschappen van de drivers teveel.
De tweeter heeft zelf al een bump bij 10000hz de bump laat ik erin klinkt wel mooi voor mij, heb wat dbs verloren met mn gehoor.
Wel moet de tweeter in zn geheel vlakker gaan spelen idd.
Maar met een house curve van 5db onder 300hz en helder tophoog volgt het hele systeem een soort fletcher munson curve op normale luister volumes.
Zo probeer ik alle 5 speakers af te stellen.

Het zijn triaxial surrounds idd geschikt voor atmos, dipool of bipool werkt anders die hebben 2 tweeters deze triaxial 2 full range drivers aan zijkanten.
Op de tweeter gemeten meet ie als een normale boekenplank speaker omdat de zijdrivers elkaars geluid opheffen door de ene in en andere uit fase aan te sluiten.

[ Voor 18% gewijzigd door Goofy1978 op 22-04-2026 22:24 ]

[Fraggert]

hey @Goofy1978

Leuk man, zelfbouwluidsprekers gaaf project zo.

wist je al dat er een heus zelfbouwluidspreker-topic is hier op Tweakers?:

Het grote Zelfbouw speaker topic

en als je het leuk lijkt is er ook een heus nederlands forum over zelfbouwaudio:

https://zelfbouwaudio.nl/forum/

[Goofy1978]

@Fraggert Bedankt is wel leerzaam idd, topic op tweakers had ik niet gezien bedankt voor de tip.
Zit wel op een facebookgroep met 120000 leden dan hoor je het snel als je iets fout aan het doen ben erg handig die forums.

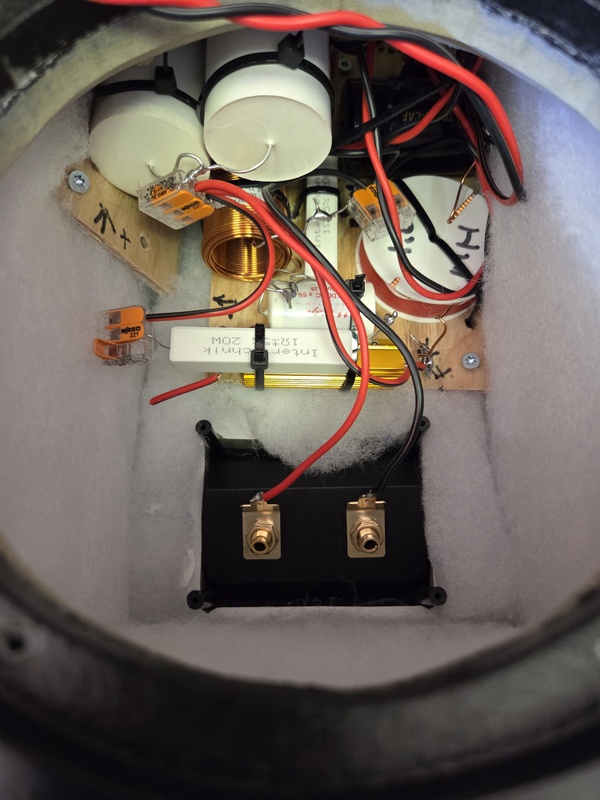

Vanvond de filters van de surround speakers afgemaakt moet ze nog wel nameten met mic, gedeelte rechts is voor de woofer links tweeter en die 2 dikke condensators gaan richting de full range drivers.
Die gouden weerstand gebruik ik nu niet, mocht het nodig zijn kan ik die voor de full range drivers zetten om de impendantie van de speaker wat te verhogen.

[ Voor 64% gewijzigd door Goofy1978 op 23-04-2026 23:03 ]

[Goofy1978]

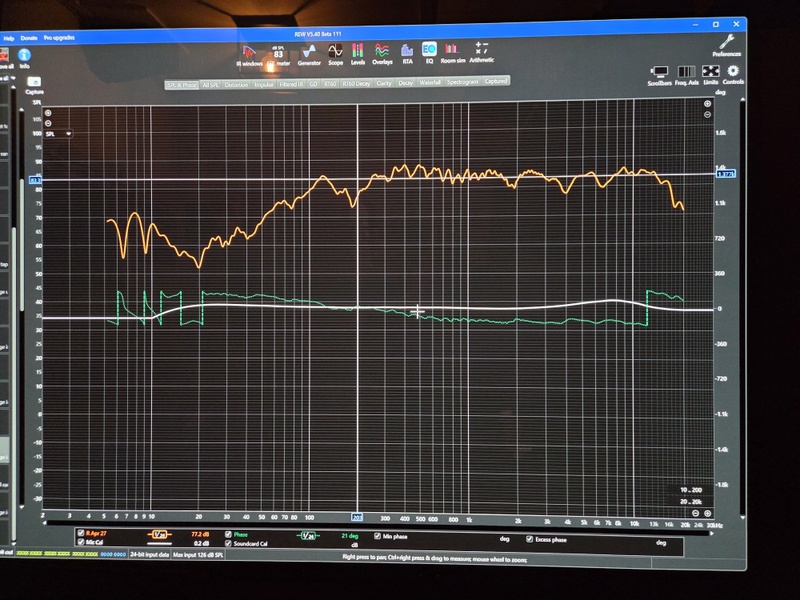

Vanavond de speakers nagemeten of het ongeveer hetzelfde is als in Xsim.

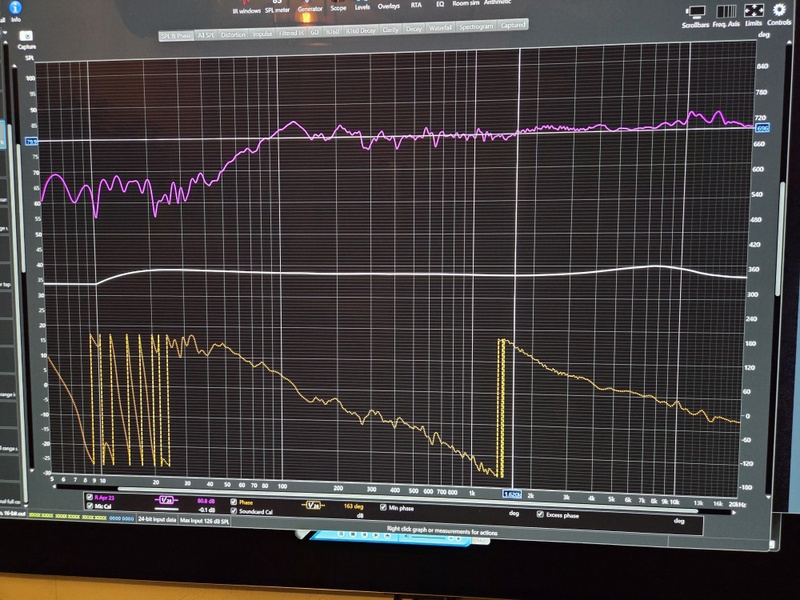

Paarse lijn is on axis tweeter met de crossover erin en alle speakers spelen mee, zijdrivers heffen elkaars geluid mooi op.
Blauwe lijn is een full range driver in fase met de woofer/tweeter 20 graden verticaal off axis, zoals ze ongeveer aan de achtermuur zouden komen 30-50cm boven je hoofd.
Die heeft een 2e order high pass rond 200hz verder niets, enige manier om dat beter te krijgen is 10 testkistjes maken en de perfecte plaats voor de driver te zoeken.
Heb Arendal maar een beetje afgekeken, dat gaat sneller.

Lijkt toch een fase probleem tussen tweeter en full range drivers, die hebben 90 graden fase verschil probeer de kijken wat een 4e order voor de tweeter gaat opleveren dan is de fase hetzelfde geworden.

[ Voor 9% gewijzigd door Goofy1978 op 25-04-2026 11:55 ]

[Goofy1978]

4e orde tweeter geeft iets verbetering voor de zijdrivers de golven zijn wat minder, maar heeft niet zo heel veel invloed.

[ Voor 3% gewijzigd door Goofy1978 op 27-04-2026 10:43 ]
