Warmtepomp - buffervat met HT en LT circuits aansluiten

[heinz pol]

Hallo,

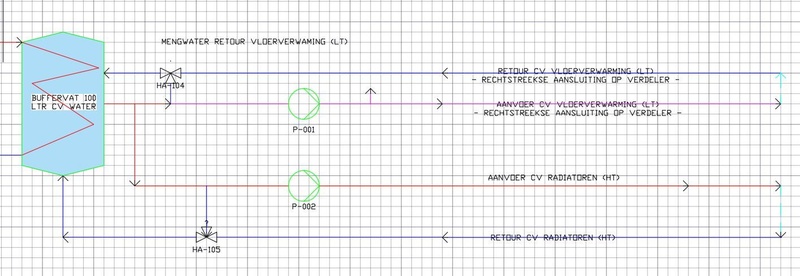

Ik ben nog steeds bezig met orientatie aanschaf warmtepomp. Ondertussen heb ik optie om Batavia Heat te installeren of Nibe. Ik schrik alleen van de enorme installatiekosten (soms dubbele van de hardware) en aangezien ik op zich handig ben en handige mensen om me heen heb overweeg ik zelf installatie. Maarrrr, dat wil ik wel op basis van een ontwerp doen dat ik volledig begrijp. Ik heb al naar diverse aansluitschema's gezocht en ook gevonden maar er zijn geen duidelijke schema's (P&ID's) te vinden van een opstelling van buffervat (ca. 100 liter) in combinatie met LT vloerverwaming en HT radiatoren. Zelf heb ik daarom maar een schema gemaakt.



Uitleg: WP op basis van R290 wat een buitentemperatuurgeregelde stooklijn volgt. Deze verwarmd dus het buffervat dat hydraulisch volledig gescheiden is van WP ciruit. Op buffervat wordt HT (radiatoren) en LT (vloerverwaming) aangesloten. Beiden te bedienen regeld via kamerthermostaten. In de winter kan de aanvoertemperatuur vanuit de buffervat dus circa 50°C. worden en misschien stel ik de temperatuur van buffervat daar altijd wel op in (m.u.v. zomer). Hiermee kan ik de HT aanvoer naar de HT radiatoren doen en ook de LT vloeverwamring. Temperauur vloerverwaming wordt dan geregeld via mengventiel. EN temperatuur radiatoren ook.

Is dit een concept dat zo kan werken of sla ik de plank helemaal mis?

Dank alvast voor reacties!
...

[Ronald]

Het meeste vermogen zal naar je vloerverwarming gaan die vermoedelijk op je begane grond aanwezig is.
Om daarvoor water van 50 graden te maken kost je de helft meer dan water van <35C maken (2% meer stroom per graad)... Dus dit plan is echt grof stroom/geldverspilling.

Doe de waarmteverliesberekeningen, boost je radiatoren met wat fans:
LTV: Deel hier je Jaga DBE zelfbouw ervaringen
Het grote HeatMeister smart home radiatorbooster-topic #2

maar ga niet met water van 50 graden werken om het voor je vloer te gaan verdunnen.

[heinz pol]

Dank! Is helder inderdaad. Maar het gaat me vooral even om het schema. Hoe zou je HT en LT goed kunnen combineren? Nog los van COP. Ter eigen lering en vermaak zeg maar.
Maar dank voor de tip van de boosterfans!

[assje]

heinz pol schreef op donderdag 4 december 2025 @ 18:45:
Hoe zou je HT en LT goed kunnen combineren? Nog los van COP.

Niet, HT moet je gewoon niet willen. Oversized HT radiatoren, gebooste HT radiatoren, LT radiatoren/fancoils het kan allemaal maar in alle gevallen wil je werken aan een Ta<40

Vervolgens buffervat weglaten en gewoon waterzijdig inregelen. Wordt dan een heel eenvoudig schema.

Overigens zijn deze schema's wel gewoon te vinden, ook bij fabrikanten.

Voorbeeld Daikin:
https://www.daikin.nl/nl_...port/aansluitschemas.html

[ Voor 15% gewijzigd door assje op 05-12-2025 07:37 ]

[Oilman]

heinz pol schreef op donderdag 4 december 2025 @ 18:45:
Dank! Is helder inderdaad. Maar het gaat me vooral even om het schema. Hoe zou je HT en LT goed kunnen combineren? Nog los van COP. Ter eigen lering en vermaak zeg maar.
Maar dank voor de tip van de boosterfans!

Als LT enkel vloerverwarming is, dan is het gewoon een kwestie van een VV verdeler met pomp installateren, dus net zoals dat altijd bij CV-ketels gedaan wordt. Maar goed, vergeet dit, want de energierekening gaat erg hoog worden op deze manier.

[Ronald]

@heinz pol zou je de gehele situatie kunnen delen? dan kan er beter met je meegedacht worden.

Huis, isolatiestaat, beschikbare afgifte.. alles wat er maar bij hangt :-)

[heinz pol]

Huidig gasverbruik/jaar:1100 m3
woning vrijstaand, bj 2016
Goed geïsoleerd
B.g.g.: vloerverwarming ca 100 m2
Verdieping: radiatoren slaapkamers

Ik wil naar all electric. Genoeg zonnepanelen.

Boilervat 300 ltr
Door installateurs uitgerekend:
Nibe R290 WP uitgerekend op 5,6 kW
Daikin ERGA08EVH7 WP (geen R290) uitgerekend op 8 kW
Daikin aangeboden met 40 ltr buffervat, Nibe met 100 ltr.

Huidige VV en radiatoren draaien op pomp in ketel (itho daalderop base en cool cube) Nu ingeregeld als gescheiden LT circuit en HT circuit.

Ik denk dat dit het wel is.

[dunklefaser]

@heinz pol Dus je hebt nu eigenlijk een soort hybride installatie?
Wat is het huidige verbruik c.q. vermogen van de wp in de "itho daalderop base en cool cube"?
Dit zou je misschien bij de 1100m³ gas qua energie moeten optellen, of niet?

[ Voor 11% gewijzigd door dunklefaser op 04-12-2025 20:18 ]

[heinz pol]

Conclusie : R290 Warmtepomp op LT inregelen, voor zowel VV als radiatoren. Evt blowers toepassen op radiatoren slaapkamers. Radiatoren staan niet vaak aan overigens.

Wel of geen buffervat? Denk het wel om
Pendelen te voorkomen??

[heinz pol]

dunklefaser schreef op donderdag 4 december 2025 @ 20:16:
@heinz pol Dus je hebt nu eigenlijk een soort hybride installatie?
Wat is het huidige verbruik c.q. vermogen van de wp in de "itho daalderop base en cool cube"?
Dit zou je misschien bij de 1100m³ gas qua energie moeten optellen, of niet?

Ja je hebt gelijk, heeft nog geen installateur maar gevraagd. Maar ik weet het verbruik in kW niet. Chat gpt schat in 3500 kWh aan warmte. Maar dat blijft een gok. Totaal komt dan op ca. 13000 kWh aan warmte en tapwater.

[_JGC_]

Buffer weg. Je hebt 100m2 vloerverwarming, dat is zat om het vermogen en water van je warmtepomp in weg te stoken. Ook bij defrosts heb je genoeg systeeminhoud.

[Ronald]

Met wat onzekerheid wat de coolcube doet zou ik een 7kW neerzetten. Met zoveel vloerverwarming is een iets te krachtige machine geen probleem. Slaapkamers op LT mee laten doen.

Slaapkamers kun je altijd nog boosten of vervangen met groter of LTV.

[heinz pol]

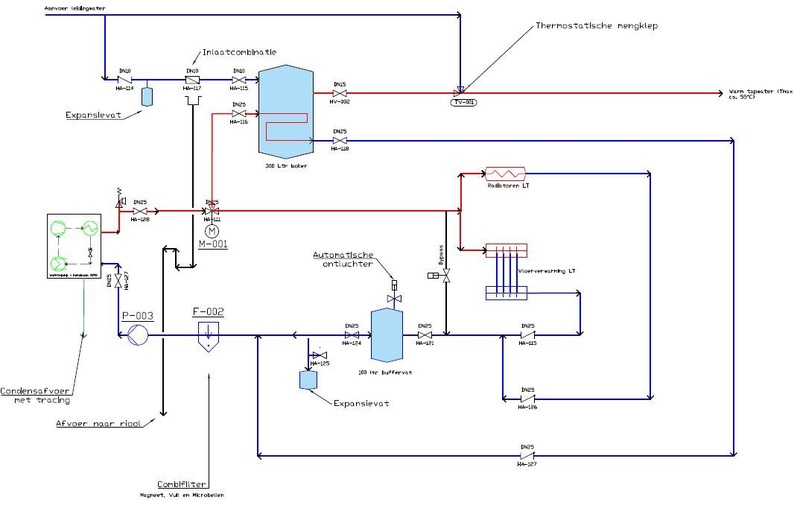

Ik denk nu aan een 8 kW (S2125-8) Nibe pomp. Op basis van al hun documentatie en eigen inzichten heb ik dit P&ID/stroomschema. Zie ik zaken over het hoofd?

[Ronald]

Als je de vloerverwarming altijd aan houdt. dan is de buffer waarschijnlijk overbodig. Je leidingen zitten waarschijnlijk wel op minimum circulerend volume, en een vloer heeft veel meer warmtecapaciteit dan dat tonnetje water.

Waarom heb je de mengklep in je tapwater? Je boiler ga je eigenlijk niet zo heet opstoken dat het nodig is om je tapwater in temperatuur te beperken? Afaik is het ongebruikelijk.

Je gebruikt een heleboel kleppen?

[heinz pol]

Ronald schreef op dinsdag 16 december 2025 @ 10:44:
Als je de vloerverwarming altijd aan houdt. dan is de buffer waarschijnlijk overbodig. Je leidingen zitten waarschijnlijk wel op minimum circulerend volume, en een vloer heeft veel meer warmtecapaciteit dan dat tonnetje water.

Waarom heb je de mengklep in je tapwater? Je boiler ga je eigenlijk niet zo heet opstoken dat het nodig is om je tapwater in temperatuur te beperken? Afaik is het ongebruikelijk.

Je gebruikt een heleboel kleppen?

Als ik de vloerverwarming als buffer aan houd dan ben ik ook altijd verplicht alle zones open te laten. Dat is mogelijk niet altijd het geval, dat hebben we nu ook niet. We hebben een redelijk groot huis en gebruiken een aantal ruimtes eigenlijk niet veel, dus daarvan mogelijk de zones uit. We hebben wel altijd ca. 97 m2 aan zones open. Bij hoh van 15 cm geeft dat ca. 70 liter inhoud. De WP schrijft een systeem inhoud van minimaal 120 ltr voor. Vandaar buffervat.

Mengklep is als beveiliging. We hebben WP gevoede boiler en een backup electrische heater in de boiler. Ik wil zeker zijn dat T naar de tappunten begrenst is, ook bij falen van bijv. de E-heater.

Handkleppen heb ik bewust gedaan voor onderhoud, maar kan wellicht wat minder inderdaad.
