Het Grote Victron Node Red Topic.

Inhoudsopgave	Nuttige links in andere topics
Inleiding Show Topic en Show Payload Een Watchdog functie. Gaat alles nog goed? Manage Palette - Node Red Uitbreidingen beheren Informatie over het Operating Systeem	Versturen van E-mail vanuit Node Red

Inleiding
Ik neem deel aan verschillende topics waarin ik ideeën plaats voor software toepassingen voor Victron systemen. Veel van deze suggesties zijn gemaakt met behulp van Node Red.

Soms krijg ik vragen om toe te lichten hoe ik iets bepaalds gemaakt heb.

Ik wil nu en in de toekomst zulke toelichtingen met uitleg in dit topic publiceren. In dit start-topic neem ik dan een inhoudsopgave op met de besproken onderwerpen.

Vragen zijn natuurlijk welkom.
Ik zal mijn best doen deze te beantwoorden voor zover dit binnen mijn kennisgebied valt.

* Werk in uitvoering *

[ Voor 55% gewijzigd door MJ de Bruijn op 01-12-2025 12:53 ]

[MJ de Bruijn]

Show Topic en Show Payload

In uitgebreide flows is het soms prettig om te kunnen zien welke gegevens Nodes naar elkaar versturen.
Ik heb hiervoor twee Subflows gemaakt die de binnenkomende gegevens tonen en ongewijzigd weer doorsturen.

Om dit te testen kun je de vlogende flow maken:



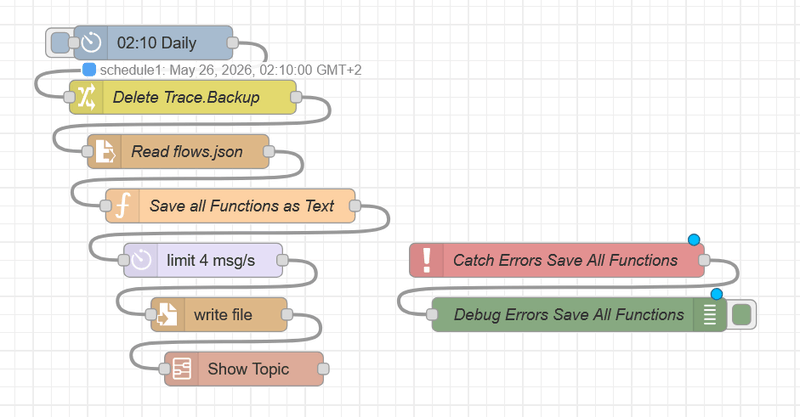

Subflow Show Topic plaatst de inhoud van een bericht samen met de actuele tijd in het opmerkingen veld en stuurt het bericht ongewijzigd verder.
Subflow Show Payload doet hetzelfde maar toont tevens de Payload van het bericht. Dit is alleen zinvol bij (te verwachten) korte lengte van de Payload.

Het maken van de Subflows gaat als volgt:

Maak een functie-node aan en plaats daar het volgende Javascript programma in:

code:

const Now = new Date();
let NowTime = ("0" + Now.getHours()).slice(-2) + ":"
                + ("0" + Now.getMinutes()).slice(-2) + ":"
                + ("0" + Now.getSeconds()).slice(-2) ;


msgState = { topic:'state',
             payload: "@ " + NowTime + ": "+ msg.topic,
             shape: "dot",
             color: "grey"
};

node.send( [msg, msgState] );

node.done;

Selecteer deze functie node en kies dan in het hamburger menu (zo worden de drie streepjes rechtsboven genoemd)
Flows --> Selection to Subflow.

De zojuist gemaakte functie is nu in een Subflow geplaatst. Kijk in de linker kolom bovenaan.
Houd de muis boven de nieuwe subflow tot het optie-scherm uitklapt en klik op wijzigen.



Wijzig de instellingen als volgt:



Op overeenkomstige wijze heb ik een Subflow gemaakt om naast de naam van het bericht (het Topic) ook de inhoud (de Payload) te tonen. Deze is vrijwel identiek aan de hiervoor beschreven Subflow. Alleen is de payload aan de state-tekst toegevoegd.

Maak opnieuw een functie-node met de volgende Javascript code:

code:

const Now = new Date();
let NowTime = ("0" + Now.getHours()).slice(-2) + ":"
                + ("0" + Now.getMinutes()).slice(-2) + ":"
                + ("0" + Now.getSeconds()).slice(-2) ;

msgState = { topic:'state',
             payload: "@ " + NowTime + ": "+ msg.topic + ": " + msg.payload,
             shape: "dot",
             color: "grey"
};

node.send( [msg, msgState] );

node.done;

Selecteer de gemaakte functie node, maak er via het hamburger menu opnieuw een (andere) Subflow van met één input node, één output node en een status node. Om in een flow zo min mogelijk ruimte in de nemen heb ik deze Subflow slechts 'Show' genoemd.

In het voorbeeld moeten de twee Nodes geactiveerd worden met een Inject Node.

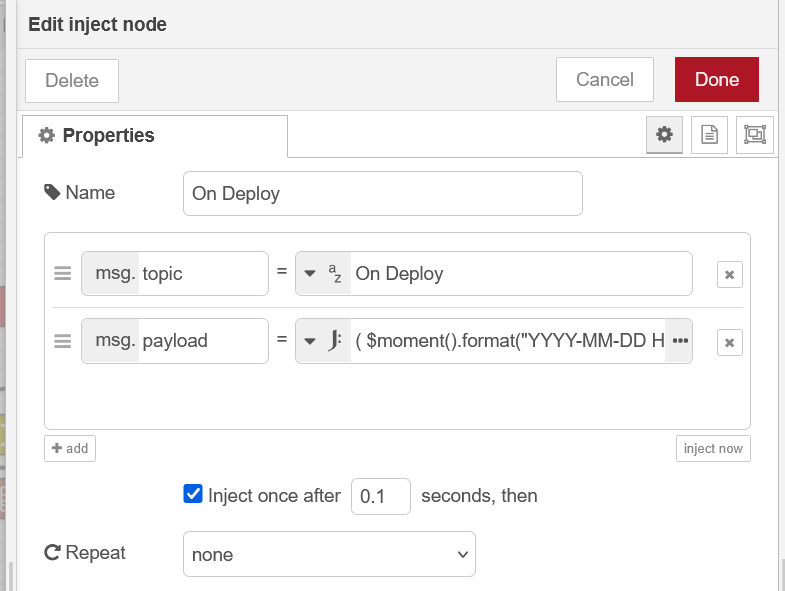

Dit is de Inject Node voor het testen:



Als het allemaal volgens plan is gegaan moet dit het resultaat zijn.

Terug naar de inhoudsopgave.

[ Voor 111% gewijzigd door MJ de Bruijn op 29-11-2025 20:00 ]

[MJ de Bruijn]

Een waakhond kijkt of alles goed werkt

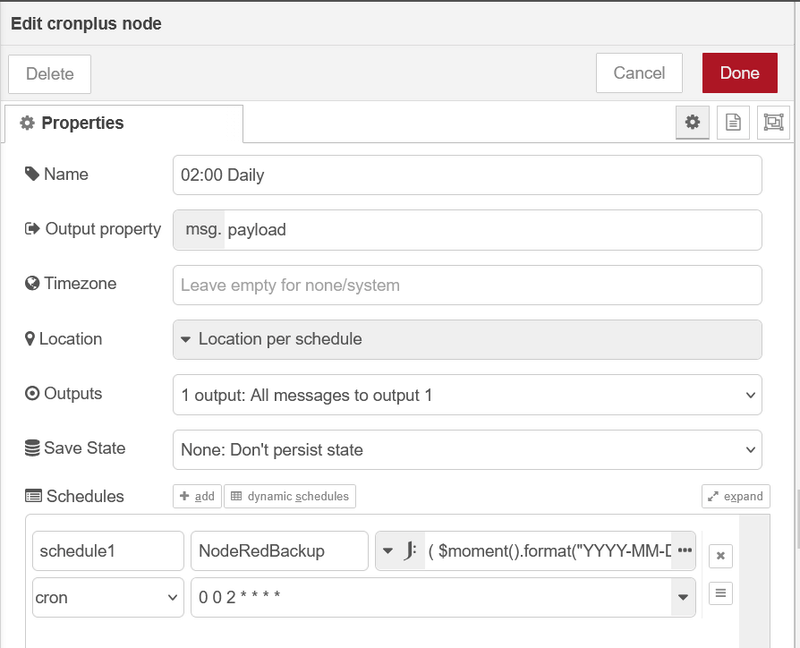

In een operationele omgeving moeten sommige flows periodiek een handeling uitvoeren.
Wanneer dit niet (meer) goed gaat is het plezierig om daarover te worden geïnformeerd.
Ikzelf gebruik hiervoor e-mail en soms (bij urgente gevallen) een alarmbel die via Home Assistant wordt aangestuurd.
Natuurlijk kun je hiervoor ook een relais van een Multiplus of een Cerbo gebruiken om een bel te laten rinkelen.
Dit bewaken gaat via een methode die ik Watchdog noem.

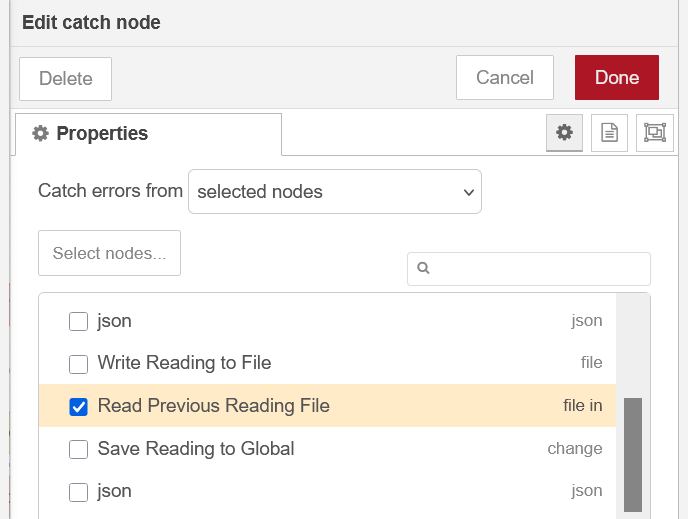

Voor zo'n Watchdog functie gebruik ik een Trigger Node.
Zolang de Trigger Node nieuwe berichten ontvangt zal deze niets doen. Echter als de Trigger Node gedurende een (instelbare) tijd geen berichten meer ontvangt zal deze een speciaal bericht doorsturen. Dit kan een E-mail zijn of een start-bericht voor een attentie- of een alarm-procedure.



De Trigger Node hiervan wordt als volgt ingesteld:



Als alle voorgaande handelingen (deze zijn niet in dit voorbeeld opgenomen) goed gaan komt iedere tien seconden een bericht binnen en wordt de timer steeds opnieuw ingesteld.
Maar, als er een minuut lang geen nieuwe berichten binnenkomen zal de Trigger Node actief worden en een bericht verzenden op de onderste uitgang.
Via een Link Out Node wordt deze gestuurd naar een E-mail node en een andere Flow die alarmen afhandelt.

Een andere methode

Een andere methode is om gebruik te maken van een apart start-bericht en een apart stop-bericht Een Trigger Node wordt dan gestart door een binnenkomend bericht en kan worden gereset/gestopt door een specifiek soort (ander) bericht.

Hierbij kan worden bezien of een bepaalde Flow binnen een bepaalde periode een relevant bericht verstuurt.

Neem dit voorbeeld:



Ook hier is er een functie Node (of een hele serie andere Nodes) die regelmatig een resultaat produceert. Er moet bijvoorbeeld tenminste één keer per uur extern gegevens worden opgehaald en die gegevens moeten inhoud hebben.
Als de gegevens niet kunnen worden opgehaald, of als er iets anders fout gaat, is het resultaat NULL.

De Switch node onderzoekt de payload en stelt vast of deze NULL is of niet.



Als de Switch Node inderdaad NULL is zal de Trigger Node worden geactiveerd. Deze gaat 65 minuten wachten. Deze tijd is instelbaar.

In de tussentijd gaan andere processen gewoon door en zal het systeem bijvoorbeeld proberen de benodigde gegevens alsnog op te halen, wellicht iedere minuut of om het kwartier, of een uur later.
Als dit succesvol is zal de Switch Node dit vaststellen en een bericht sturen via de onderste uitgang ('otherwise') . Dit bericht activeert een Change Node die de waarde reset in het bericht activeert ('true'). Wanneer dit bericht, met msg.reset = true, bij de Trigger Node binnenkomt zal deze worden gereset en weer gaan slapen.



Echter, als er geen msg.reset binnenkomt zal de Trigger Node na 65 minuten een bericht uitsturen via de onderste uitgang. Hiermee kan (via een Link Out Node) een E-mail bericht worden gezonden of een Alarm procedure worden gestart.

Voor de controle kan in de Switch Node natuurlijk een heel ander soort vergelijking worden toegepast. Ook kan de reset op een andere plaats inde flow worden geactiveerd.

Terug naar de inhoudsopgave.

[ Voor 100% gewijzigd door MJ de Bruijn op 29-11-2025 20:01 ]

[MJ de Bruijn]

Palette beheren - uitbreidingen van Node Red

Voor Node Red zijn veel uitbreidingen van de functionaliteit beschikbaar. Deze kunnen worden toegevoegd aan het zogenaamde Palette. Dat is de kolom aan de linkerzijde van het scherm waarin de beschikbare Nodes worden aangeboden.

Als je een Palette op het oog hebt, bijvoorbeeld omdat dit benodigd is voor een toepassing die je wilt maken, moet je gebruik maken van de Palette Manager. Deze vindt je onder het hamburger-menu (zo wordt dat genoemd) rechtsboven in het scherm.


Je krijgt dan een 'User Settings' scherm te zien waarin je het gewenste Palette kunt opzoeken.


Selecteer het gewenste Palette en klik op Install. In dit voorbeeld heb ik gekozen voor een palette dat informatie geeft over het platform waar de software op draait. In geval van een Victron installatie zal dat bijvoorbeeld een Cerbo zijn.

Als dit succesvol is gegaan vind je de nieuwe nodes in de kolom aan de linkerzijde van het scherm.


Voor een toepassing hiervan, zie het volgende topic.

Terug naar de inhoudsopgave.

[MJ de Bruijn]

Informatie over het Operating System

Soms is het interessant om te weten hoe je 'hardware' functioneert, bijvoorbeeld om te zien of er een hoge belasting is of gewoon omdat je nieuwsgierig bent.
Node Red heeft een uitbreiding die dit voor je regelt: 'node-red-contrib-os'. Dit is een Palette uitbreiding.
Hoe je dit installeert lees je hier: Palette beheren - Uitbreidingen van Node Red

Ik heb de informatie-nodes aan elkaar geknoopt. Ik noem dit 'Flow CPU'.



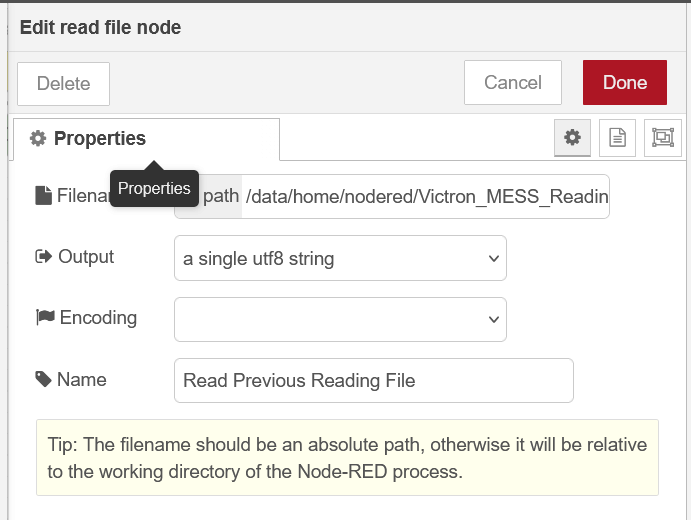

Je sleept de gewenste Nodes naar je canvas en... daar zijn ze dan. Je kunt er niets aan instellen. Als je ze activeert met een input-bericht leveren ze hun informatie af in een output-bericht. Dat is alles.

Om de resultaten verzameld te kunnen gebruiken verzamel ik de uitvoer van iedere Node eerst in de context global geheugenruimte.


Ik gebruik hiervoor een bepaalde groepering. Zo'n groepering wordt bepaald door de naam. Punten zijn de scheidings-tekens.
In dit voorbeeld schrijf is naar global.Trace.CPU.OS.
Trace is hier de hoofd-groep. Ik verzamel meerdere series resultaten van verwerkingen onder deze groep. De verzamel-groep van de systeem-informatie heb ik CPU genoemd. Alle individuele items zijn daaronder opgenomen.


Ik heb aldus voor de zeven informatie-Nodes zeven stuks set global.Trace.CPU.xxx gemaakt. Zie de Flow hierboven als voorbeeld.

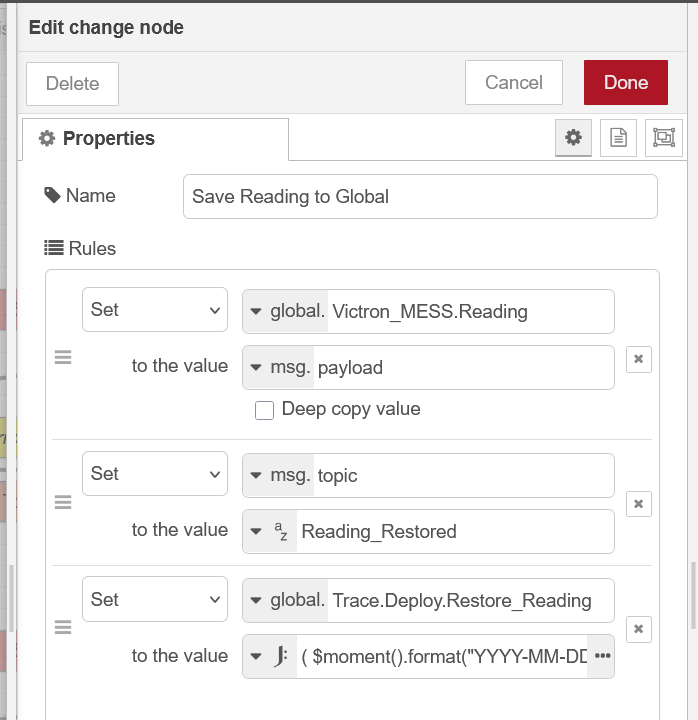

Om het resultaat eenvoudige te kunnen verwerken haal ik het totaal-resultaat op met een Change Node (zie Node 'change: 2 rules'):



Omdat ik hier alleen de Hoofd-groep (Trace) met de sub-groep (CPU) ophaal worden de zeven detail-groepen als één geheel opgehaald.

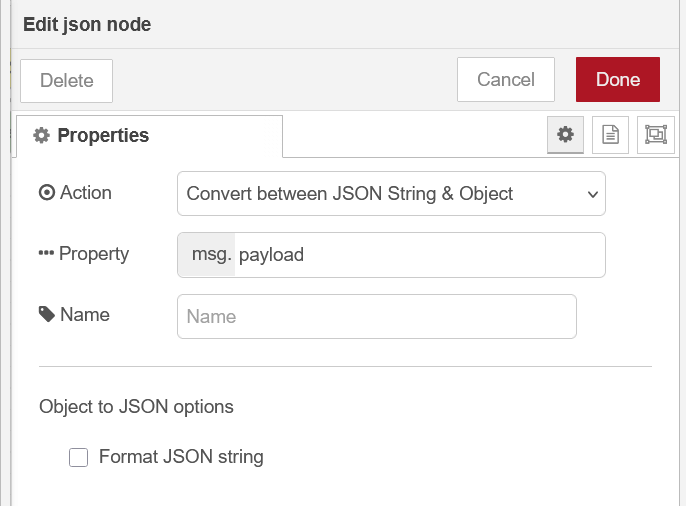

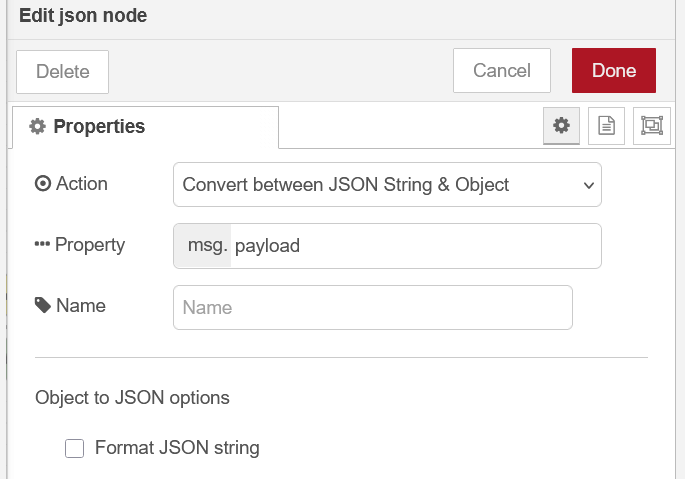

Met een (standaard beschikbare) JSON Node formatteer ik het resultaat tot een overzichtelijke uitvoer.



Het resultaat zend ik naar een Debug-Node om rechts in het Debug-scherm te tonen. Helaas beperkt dit zich tot maximaal zo'n 1000 tekens.

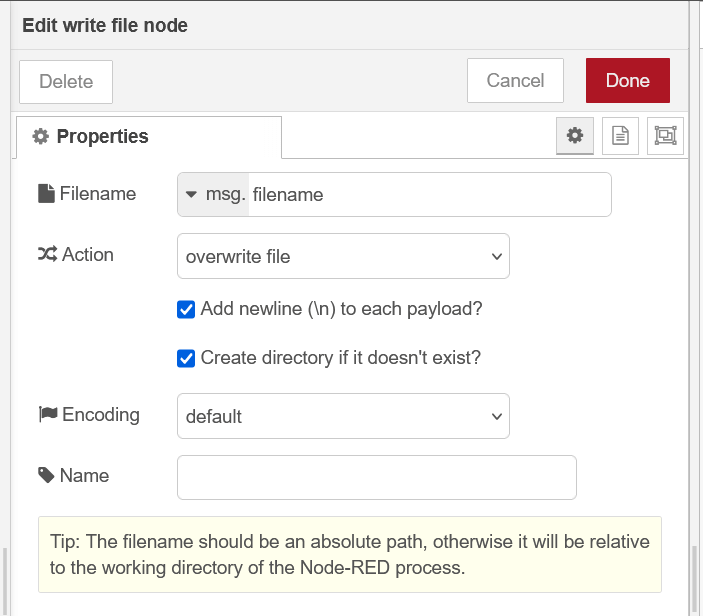

Daarom stuur ik dit ook via een link out node naar een Flow die het resulaat als een e-mail naar mijzelf stuurt.



Dit is de Flow CPU:

code:

[
    {
        "id": "39d049ad8f43d331",
        "type": "tab",
        "label": "CPU",
        "disabled": false,
        "info": "",
        "env": []
    },
    {
        "id": "d4fb5b97af7c2748",
        "type": "OS",
        "z": "39d049ad8f43d331",
        "name": "",
        "x": 274,
        "y": 112,
        "wires": [
            [
                "33ca50d2c7ee5d3c"
            ]
        ]
    },
    {
        "id": "e2bae797ee6d384d",
        "type": "Drives",
        "z": "39d049ad8f43d331",
        "name": "",
        "x": 274,
        "y": 256,
        "wires": [
            [
                "9babce14bdf39283"
            ]
        ]
    },
    {
        "id": "21ffcdbddca1bcf1",
        "type": "Uptime",
        "z": "39d049ad8f43d331",
        "name": "",
        "x": 284,
        "y": 208,
        "wires": [
            [
                "60356f35936784c5"
            ]
        ]
    },
    {
        "id": "04b847bb55b75c14",
        "type": "CPUs",
        "z": "39d049ad8f43d331",
        "name": "",
        "x": 274,
        "y": 304,
        "wires": [
            [
                "d0639ce848fae88c"
            ]
        ]
    },
    {
        "id": "59cf15347c8aacf8",
        "type": "Loadavg",
        "z": "39d049ad8f43d331",
        "name": "",
        "x": 284,
        "y": 160,
        "wires": [
            [
                "fe5c0be152ed4602"
            ]
        ]
    },
    {
        "id": "880d6b17efac3841",
        "type": "Memory",
        "z": "39d049ad8f43d331",
        "name": "",
        "scale": "Byte",
        "x": 284,
        "y": 352,
        "wires": [
            [
                "f9e0facc9f3a58d9"
            ]
        ]
    },
    {
        "id": "29060d904642a765",
        "type": "NetworkIntf",
        "z": "39d049ad8f43d331",
        "name": "",
        "x": 294,
        "y": 400,
        "wires": [
            [
                "489ff608773065ee"
            ]
        ]
    },
    {
        "id": "64282beb51f26ae5",
        "type": "inject",
        "z": "39d049ad8f43d331",
        "name": "",
        "props": [
            {
                "p": "payload"
            },
            {
                "p": "topic",
                "vt": "str"
            }
        ],
        "repeat": "",
        "crontab": "",
        "once": false,
        "onceDelay": 0.1,
        "topic": "",
        "payload": "",
        "payloadType": "date",
        "x": 116,
        "y": 112,
        "wires": [
            [
                "d4fb5b97af7c2748"
            ]
        ]
    },
    {
        "id": "33ca50d2c7ee5d3c",
        "type": "change",
        "z": "39d049ad8f43d331",
        "name": "",
        "rules": [
            {
                "t": "set",
                "p": "Trace.CPU.OS",
                "pt": "global",
                "to": "payload",
                "tot": "msg",
                "dc": true
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 506,
        "y": 112,
        "wires": [
            [
                "59cf15347c8aacf8"
            ]
        ]
    },
    {
        "id": "fe5c0be152ed4602",
        "type": "change",
        "z": "39d049ad8f43d331",
        "name": "",
        "rules": [
            {
                "t": "set",
                "p": "Trace.CPU.LoadAvg",
                "pt": "global",
                "to": "payload",
                "tot": "msg",
                "dc": true
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 526,
        "y": 160,
        "wires": [
            [
                "21ffcdbddca1bcf1"
            ]
        ]
    },
    {
        "id": "60356f35936784c5",
        "type": "change",
        "z": "39d049ad8f43d331",
        "name": "",
        "rules": [
            {
                "t": "set",
                "p": "Trace.CPU.Uptime",
                "pt": "global",
                "to": "payload",
                "tot": "msg",
                "dc": true
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 520,
        "y": 208,
        "wires": [
            [
                "e2bae797ee6d384d"
            ]
        ]
    },
    {
        "id": "9babce14bdf39283",
        "type": "change",
        "z": "39d049ad8f43d331",
        "name": "",
        "rules": [
            {
                "t": "set",
                "p": "Trace.CPU.Drives",
                "pt": "global",
                "to": "payload",
                "tot": "msg",
                "dc": true
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 520,
        "y": 256,
        "wires": [
            [
                "04b847bb55b75c14"
            ]
        ]
    },
    {
        "id": "d0639ce848fae88c",
        "type": "change",
        "z": "39d049ad8f43d331",
        "name": "",
        "rules": [
            {
                "t": "set",
                "p": "Trace.CPU.CPUs",
                "pt": "global",
                "to": "payload",
                "tot": "msg",
                "dc": true
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 520,
        "y": 304,
        "wires": [
            [
                "880d6b17efac3841"
            ]
        ]
    },
    {
        "id": "f9e0facc9f3a58d9",
        "type": "change",
        "z": "39d049ad8f43d331",
        "name": "",
        "rules": [
            {
                "t": "set",
                "p": "Trace.CPU.Memory",
                "pt": "global",
                "to": "payload",
                "tot": "msg",
                "dc": true
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 530,
        "y": 352,
        "wires": [
            [
                "29060d904642a765"
            ]
        ]
    },
    {
        "id": "489ff608773065ee",
        "type": "change",
        "z": "39d049ad8f43d331",
        "name": "",
        "rules": [
            {
                "t": "set",
                "p": "Trace.CPU.Network",
                "pt": "global",
                "to": "payload",
                "tot": "msg",
                "dc": true
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 530,
        "y": 400,
        "wires": [
            [
                "961b20ea3680fd37"
            ]
        ]
    },
    {
        "id": "961b20ea3680fd37",
        "type": "change",
        "z": "39d049ad8f43d331",
        "name": "",
        "rules": [
            {
                "t": "set",
                "p": "payload",
                "pt": "msg",
                "to": "Trace.CPU",
                "tot": "global",
                "dc": true
            },
            {
                "t": "set",
                "p": "topic",
                "pt": "msg",
                "to": "Victron CPU",
                "tot": "str"
            }
        ],
        "action": "",
        "property": "",
        "from": "",
        "to": "",
        "reg": false,
        "x": 304,
        "y": 448,
        "wires": [
            [
                "664f8c78650ed342"
            ]
        ]
    },
    {
        "id": "f8560d60adc50a77",
        "type": "debug",
        "z": "39d049ad8f43d331",
        "name": "CPU",
        "active": true,
        "tosidebar": true,
        "console": false,
        "tostatus": false,
        "complete": "payload",
        "targetType": "msg",
        "statusVal": "",
        "statusType": "auto",
        "x": 450,
        "y": 496,
        "wires": []
    },
    {
        "id": "664f8c78650ed342",
        "type": "json",
        "z": "39d049ad8f43d331",
        "name": "",
        "property": "payload",
        "action": "",
        "pretty": true,
        "x": 274,
        "y": 496,
        "wires": [
            [
                "f8560d60adc50a77",
                "64746de41bdb0cf1"
            ]
        ]
    },
    {
        "id": "64746de41bdb0cf1",
        "type": "link out",
        "z": "39d049ad8f43d331",
        "name": "CPU to Email",
        "mode": "link",
        "links": [
            "937f02372220657c"
        ],
        "x": 417,
        "y": 544,
        "wires": []
    }
]

Terug naar de inhoudsopgave.
