Is mijn warmtepomp installatie kloppend?

[jhnddy]

Ik heb via LG gevraagd om een installateur voor een LG Therma V R290. (9KW, ter vervanging van +- 1700m3 gas per jaar, type HM093HF.UB40). Het is volledig electrische installatie, dus het gas kan afgesloten worden. De pomp staat inmiddels aangesloten, maar ik ben niet tevreden.

Punten:

• het rendement is - als ik de LG mag geloven - beroerd. So far deze maand november 150kWh verbruik, voor 310kWh aan warmte. Cop ~ 2 dus.
• de installatie lijkt niet te kloppen qua buffervat
• meer generiek: ik kan nauwelijks data inzien in de app/home assitant

Allereerst het rendement. De installateur heeft de pomp op "warmte" modus gezet, zonder instructies voor doeltemperatuur. Ik gok nu op 32°C. Het is warm binnen, maar het systeem is niet efficiënt. Het zou een scop van 5.2 moeten hebben en het is nu niet koud buiten.

Het idee is zoneverwarming met doorstroomvloerverwarming. Die verdelers moeten nog vervangen worden, er staan nu nog mengverdelers. In 5 ruimtes komt een thermostaat: 4 kamers boven en 1 voor de volledige benedenverdieping. Boven en beneden hebben een eigen vloerverwarmingverdeler.

De installatie zoals ie nu is:


Daar klopt volgens mij niets van. Warmwater (rood) gaat direct het buffervat in, daarna uit het buffervat 2 warmwaterleiding, 1 naar cv systeem met een pomp en 1 naar het SWW vat (300L). Op de retour zit een driewegklep.
Voor nu staat er een domme aan/uit thermostaat op de pomp vanuit de buffer naar het CV systeem. Dat is een tijdelijke oplossing tot de installatie met de verdelers en zonnering wordt afgemaakt.



Ten eerste wordt het buffervat net zo heet als het SWW vat. Dat is inefficiënt. Ten tweede werkt het vat nu volgens mij als 1 grote mengverdeler. Dat is ook niet efficiënt. En koeling is absoluut onmogelijk op deze manier.

Wat zouden jullie aanraden voor buffervat plaatsing? I.v.m. zonnering is het denk ik wel nodig (165m2 te verwarmen, waarvan 140m3 via vloerverwarming gaat). Wat is een fatsoenlijk schema die ik aan de installateur in voorleggen?

Laatste punt is dat ik geen data heb om zelf te kijken naar bijvoorbeeld pendelen. Ik heb een klein beetje gelezen over een modbus, maar weet nog niet precies hoe dat zou moeten werken. Moet ik die zelf aansluiten in de WP? Kan dat via Wifi?

Bedankt alvast voor een ieder die mij wil helpen.

[ Voor 3% gewijzigd door jhnddy op 13-11-2025 00:45 ]

[Oilman]

Schrap het zone systeem, buffer eruit, verdelers zonder pomp, kortom kiss. Vloerverwarming met WP is veel te traag om voordeel te halen uit een zone systeem, zet je s ochtends de werkkamer aan, dan mag je blij zijn als het s avonds op temperatuur is.

Maar je conclusie dat het nu nergens op lijkt, die deel ik zonder meer. Alle leidingen hangen los, er is niets gebeugeld, beetje symbolisch wat buis isolatie er omheen geschoven, tragisch...

[ Voor 15% gewijzigd door Oilman op 13-11-2025 01:03 ]

[jhnddy]

Nou we hebben nogal een gek huis met hoe warm elke kamer wordt. Het idee van het zonesysteem is dat we per kamer een doeltemperatuur kunnen instellen die redelijk constant wordt. Slaapkamers koeler, kantoor warmer.

In de zomer is dat juist andersom: boven meer koelen dan beneden.

Maar los daarvan, hoort een driewegklep niet op de aanvoer te zitten? Mijn monteur zegt:

De aanvoer van de boiler moet aangesloten zijn voor de buffertank, direct op de rode leiding. Heel vreemd waarom ik dit verkeerd heb gedaan.
De 3 weg klep moet in de retour geplaatst worden en zit goed, de dT over de warmtepomp stellen we in op 5 graden, wellicht gaat t rendement dan ook omhoog, de hoge temp zal te maken hebben met het opwarmenvab de boiler/buffer. Als de leiding van de boiler goed is aangesloten is dat weg verwacht ik.

Gezien mijn wat lage vertrouwen in deze installateur heb ik het idee dat het niet pluis is wat hij voorstelt.

[Ronald]

jhnddy schreef op donderdag 13 november 2025 @ 07:32:
Nou we hebben nogal een gek huis met hoe warm elke kamer wordt. Het idee van het zonesysteem is dat we per kamer een doeltemperatuur kunnen instellen die redelijk constant wordt. Slaapkamers koeler, kantoor warmer.

Dit moet je eerst oppakken met inregelen, niet naregelen.

Met inregelen zorg je dat de afgifte per ruimte past bij het verlies, zodat de juiste doeltemperatuur bereikt wordt. Gas besparen door middel van CV tuning

Naregelen is alleen als iets even uit moet omdat de zon een keer wel schijnt.

[luckremers]

Zeker ook nog mengverdelers bij de vloerverwarming verdelers?

Buffervat eruit, circulatiepomp weg, mengverdelers weg en gesloten verdelers (zonder pomp) plaatsen. Stoken via een goed ingestelde stooklijn en niet een constante temperatuur zoals het nu lijkt.

Mocht je overtuigd zijn het buffervat te willen behouden dan volgens onderstaand schema en alsnog verdelers vervangen voor gesloten verdelers.

[Ronald]

De primaire leiding lijkt 25mm pex? Dat is zeker samen met het knietjesfeest (hoek = weerstand, en een 25mm pex perskoppeling is geen DN20 = weerstand) te dun voor een 9kW.

Een ~50l parallelbuffer doet werkelijk niets nuttigs voor anti-pendel. Het kost deze machine een handvol minuten dat ding vol te blazen. Het helpt alleen een beetje met flow issues... maar met deze explosie van knietjes ....

[jhnddy]

Bedankt voor de hulp. Ik heb de installateur geconfronteerd en - na een hoop gepingpong en gepruts - is het inmiddels 'iets' netter weggewerkt.

De leidingen in de installatie zijn nu overal Henco 32. De mengverdelers zijn vervangen door open verdelers.

Het buffervat staat nog wel parallel zoals in onderstaand schema. De installateur wil deze niet anders aansluiten omdat dit niet is zoals LG het wil.



Aangezien het buffervat er nu toch zit, zit ik eraan te denken om de retour leidingen te laten zitten, en de aanvoer rechtstreeks op de CV leiding aan te sluiten. Het pompje wordt dan overbodig, en het buffervat staat dan op de retour. Zijn hier nog aandachtspunten voor?

Voordat ik dat doe moet ik wel een leiding naar de vloerverwarming verbreden, die is nu maar 16mm (voor 4 groepen, 90m2). Die wil ik naar 30mm. Vloerverwarming boven is nu 6 kleinere groepen (65m2), met 20mm aanvoer. Ik wil die nog even laten zitten, dat scheelt voor nu troep. Op termijn die ook naar 32.

Het zonesysteem is nu aangepast. Beneden is de vloer altijd open en alleen een viertal radiatoren op naregeling (altijd dicht behalve als de vloerverwarming het niet aan kan, bij -10 ofzo). Boven nog wel naregeling per kamer.

De COP is voor nu nog bedroevend. 3.0 met 12 graden buiten, dat zou > 4.9 moeten zijn (a7/w35). Die 3.0 is gebaseerd op het stroomverbruik en warmteafgifte conform de LG app. Ik begin het vermoeden te krijgen dat die uiterst onbetrouwbaar zijn...

[Oilman]

Sensoren van de lg zijn inderdaad niet nauwkeurig genoeg om een zinnige Cop-berekening te kunnen doen.

[jhnddy]

Hoe zou ik het zelf kunnen meten en berekenen?

Ik heb home assistant draaien. Qua stroom kan ik de homewizard 3 fase meter installeren (of een alternatief?) Maar qua warmteafgifte heb ik geen idee anders dan temperatuurverschil retour/aanvoer meten en dan de flow op een of andere manier meten.

Bestaan daar kant-en-klare sensors voor?

[Ronald]

Ja, kost wel wat. Een warmtemeter… dezelfde als voor stadsverwarming gebruikt worden.

Bijna iedereen op het forum gebruikt volgens mij een Kamstrup Multical 303 Mbus en een USB Mbus master van Ali.

Kamstrup Multical 302 met Pi uitlezen en domoticz

[jhnddy]

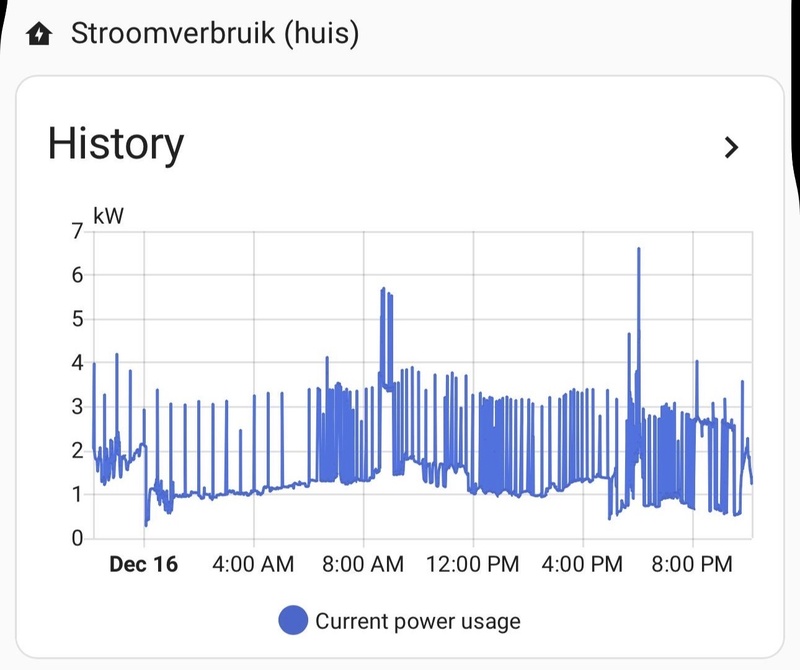

Ik maak me nog wel zorgen over het stroomverbruik. Ik zie allerlei gekke pieken in het verbruik van 2kW die 10-120 seconden duren.


Bovenstaand stroomverbruik is van het hele huis via de P1 meter, maar van 00:00 tot 17:00 heeft hij 1 hele lange run gedraaid, dus het is niet een compressor cyclus. En het is de warmtepomp want als ik die groep uitzet, zie ik de pieken niet. Ingezoomd:



(Het hogere verbruik om 8:30 is de wasmachine, die kun je negeren)

Wat zou het kunnen zijn? Een mogelijk defect?

[ Voor 22% gewijzigd door jhnddy op 16-12-2025 22:22 ]

[Fr33z]

Quooker?

[stin00]

Fr33z schreef op dinsdag 16 december 2025 @ 23:13:
Quooker?

"En het is de warmtepomp want als ik die groep uitzet, zie ik de pieken niet."

Maar op basis van alleen elektra (piek)verbruik kan ik hier geen conclusies uit trekken. Dat is gewoon gokken.

[jhnddy]

Fr33z schreef op dinsdag 16 december 2025 @ 23:13:
Quooker?

Even getest door de Quooker leeg te trekken. Dat was het inderdaad. Dat is weer een zorg minder. Blijkbaar was het toevallige timing dat ik het niet zag toen de warmtepomp uit had gezet.

[Ronald]

Bij dit soort twijfel kun je het beste een kWh meter monteren… HomeWizard is dan een van de meer toegankelijke opties (ik gebruik zelf wat anders)

Warmte meten is een heel stuk specialistischer …

[Fr33z]

stin00 schreef op dinsdag 16 december 2025 @ 23:32:
[...]


"En het is de warmtepomp want als ik die groep uitzet, zie ik de pieken niet."

Maar op basis van alleen elektra (piek)verbruik kan ik hier geen conclusies uit trekken. Dat is gewoon gokken.

Lees voor de lol de volgende comment ;-) ik herkende de pieken van mijn eigen homewizard + quooker huishouden

[stin00]

Fr33z schreef op woensdag 17 december 2025 @ 18:02:
[...]


Lees voor de lol de volgende comment ;-) ik herkende de pieken van mijn eigen homewizard + quooker huishouden

Ja hij zei dat hij de groep van de WP had uitgezet en het niet meer zag Op het verkeerde been gezet. Dit zijn ook wel extreem veel pieken voor een Quooker, dat herken ik niet van m'n eigen Quooker. Maargoed mooi dat het lek boven water is.

[ Voor 16% gewijzigd door stin00 op 17-12-2025 19:20 ]
