Aansluiten ABB DS301C C20 A30 aardlekautomaat

[Bert72]

Hallo allemaal,

Ik wil een ABB DS301C C20 A30 aardlekautomaat (EAN: 8012542361657) in de groepenkast plaatsen.

ABB DS301C C20 A30

Klopt het dat ik deze aandlekautomaat in twee richtingen kan aansluiten? Dus dat de bovenkant de ingang is en de onderkant de uitgang, en andersom dat de onderkant de ingang is en de bovenkant de uitgang.
Ik denk het wel maar ik wil het graag zeker weten

[Vorkie]

Ja hoor alleen is het aan te raden alle aansluitingen in de kast gelijk te houden, zo kan niemand zich vergissen.

Sluit je deze wel direct op de hoofdschakelaar aangezien het een alamat is.

[Bert72]

Ja hij komt na een aardlekschakelaar (2-polig 40A 30mA type A) die weer na de hoofschakelaar komt.
Hij dient als beveiliging naar een schakelkastje in de garage in de tuin.

Bedankt voor de reactie!

[hesselbeertje]

Bert72 schreef op zondag 26 oktober 2025 @ 12:19:
Ja hij komt na een aardlekschakelaar (2-polig 40A 30mA type A) die weer na de hoofschakelaar komt.
Hij dient als beveiliging naar een schakelkastje in de garage in de tuin.

Bedankt voor de reactie!

Nee, hij moet juist niet na een aardlekschakelaar. Hij heeft immers een eigen ingebouwde aardlek beveiliging. 2 achter elkaar is niet wenselijk.

[Bert72]

Maar als je een 2e groepenkast aansluit in bijvoorbeeld een garage dan moet de voedende kabel vanuit de hoofdgroepenkast toch een extra aardlekautomaat krijgen voor die kabel? Deze kabel heeft dus in totaal 2x een aardlekautomaat en daarna één of meerdere eindgroepen.

[jeroen3]

Kabels naar een onderverdeler hoeven geen aardlekbeveiliging.

Alleen de eindgroepen naar wandcontactdozen en toestellen.

[Makrolon]

jeroen3 schreef op zondag 26 oktober 2025 @ 13:03:
Kabels naar een onderverdeler hoeven geen aardlekbeveiliging.

Alleen de eindgroepen naar wandcontactdozen en toestellen.

Als de circuitimpedantie laag genoeg is om te zorgen dat de beveiliging snel genoeg uitschakelt bij een fout ja, anders is alsnog een aardlekbeveiliging nodig voor de kabel.

[Makrolon]

Bert72 schreef op zondag 26 oktober 2025 @ 12:53:
Maar als je een 2e groepenkast aansluit in bijvoorbeeld een garage dan moet de voedende kabel vanuit de hoofdgroepenkast toch een extra aardlekautomaat krijgen voor die kabel? Deze kabel heeft dus in totaal 2x een aardlekautomaat en daarna één of meerdere eindgroepen.

Die aardlekautomaat sluit je niet na een aardlek aan, want het is onzin om die kabel 2 keer met een aardlek te gaan beveiligen.

[Bert72]

Maar het volgende staat in Het grote topic voor Elektra huisinstallaties - Deel 3 bij "Groepenkast aansluiten":

Bovenstaande video gaat over een 2e groepenkast aansluiten in de schuur, wat daarbij niet vergeten moet worden is dat de voedende kabel vanuit de hoofdgroepenkast (in de voorbeeld video in de woning) een extra aardlekautomaat krijgt voor die kabel. Deze kabel heeft dus in totaal 2x een aardlekautomaat en daarna één of meerdere eindgroepen.

Dit is om de veiligheid te garanderen, als deze kabel bijv. door de tuin ligt en iemand begint daar te graven is de kans dat deze kabel door gestoken wordt aanwezig, daarom dus ook in de hoofdgroepenkast een aardlekautomaat, dan slaat deze direct af in geval van een doorgestoken kabel, en zal dus deze kabel (en je schuurtje) zonder stroom komen te zitten.

[paQ]

Bert72 schreef op zondag 26 oktober 2025 @ 13:21:
Maar het volgende staat in Het grote topic voor Elektra huisinstallaties - Deel 3 bij "Groepenkast aansluiten":

Bovenstaande video gaat over een 2e groepenkast aansluiten in de schuur, wat daarbij niet vergeten moet worden is dat de voedende kabel vanuit de hoofdgroepenkast (in de voorbeeld video in de woning) een extra aardlekautomaat krijgt voor die kabel. Deze kabel heeft dus in totaal 2x een aardlekautomaat en daarna één of meerdere eindgroepen.

Dit is om de veiligheid te garanderen, als deze kabel bijv. door de tuin ligt en iemand begint daar te graven is de kans dat deze kabel door gestoken wordt aanwezig, daarom dus ook in de hoofdgroepenkast een aardlekautomaat, dan slaat deze direct af in geval van een doorgestoken kabel, en zal dus deze kabel (en je schuurtje) zonder stroom komen te zitten.

Het gaat er dan wel om welke het eerst tript bij een fout.
Die in je verdeelkast zal dan het eerst moeten reageren.

[FredvZ]

Bert72 schreef op zondag 26 oktober 2025 @ 12:53:
Maar als je een 2e groepenkast aansluit in bijvoorbeeld een garage dan moet de voedende kabel vanuit de hoofdgroepenkast toch een extra aardlekautomaat krijgen voor die kabel? Deze kabel heeft dus in totaal 2x een aardlekautomaat en daarna één of meerdere eindgroepen.

Dat is een mogelijkheid.
Dan komt er 1x aardlek in de groepenkast, 1x aardlek in de extra verdeelkast

Wat je hier lijkt te schetsen is dat je 2x aardlek in de groepenkast gaat plaatsen en 0x aardlek in de extra verdeelkast. Dat voegt niets toe.

Je hebt gekozen voor een 20A aardlekautomaat, zijn de aders van de kabel ook dik genoeg voor 20A?
Heb je daarbij ook rekening gebouden met spanningsverlies over langere afstanden?

[Bert72]

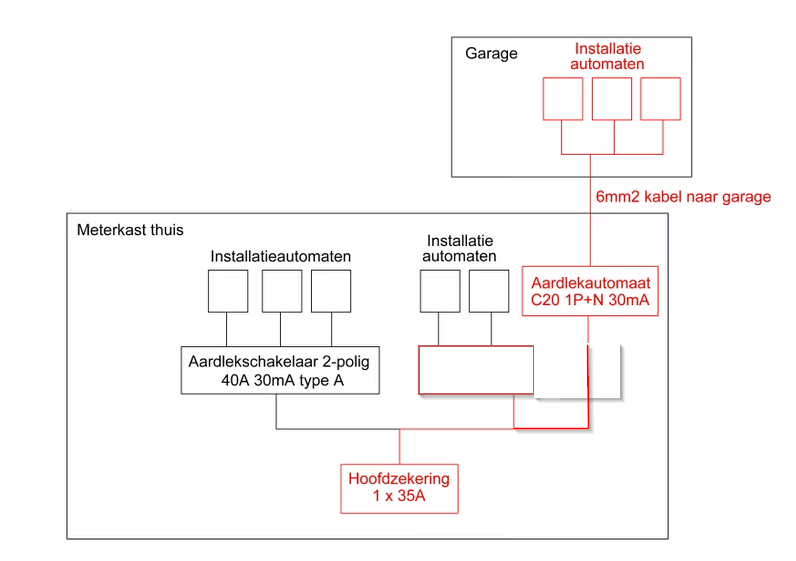

Mijn idee is als volgt:

[Bert72]

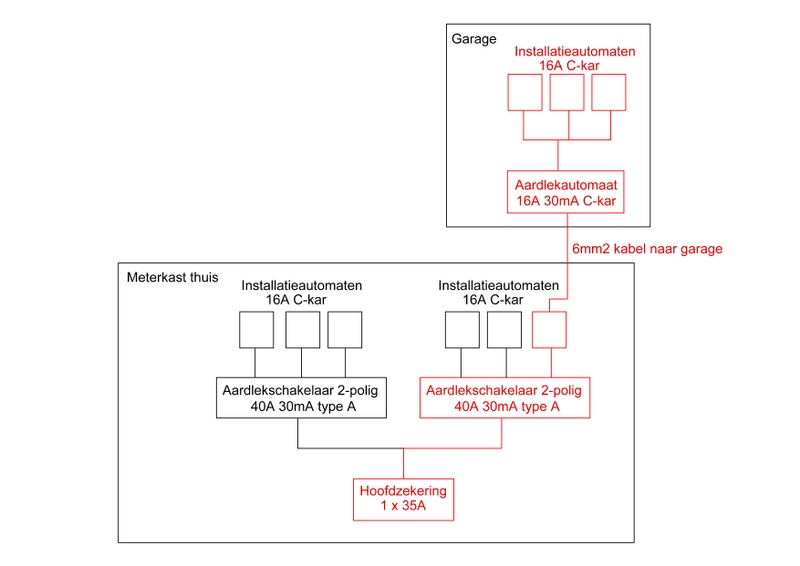

Kan ik het ook als volgt doen?

[jeroen3]

Je moet wel je kabel beveiligen. Je wil daar niet de hoofdzekering voor gebruiken.
Ondanks dat dat elektrisch wel kan met 35A en 6mm2.

Daarnaast wil je eigenlijk niet dat problemen uit de garage circuits in huis beïnvloeden.

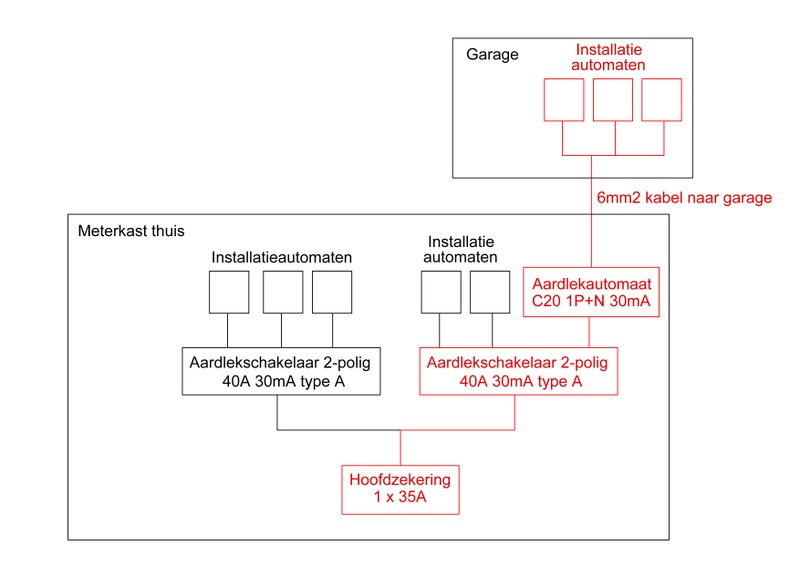

Maak het zo:

[ Voor 3% gewijzigd door jeroen3 op 26-10-2025 17:40 ]

[Makrolon]

En er moet ook een hoofdschakelaar in de groepenkast van de garage.

[Bert72]

Je moet wel je kabel beveiligen. Je wil daar niet de hoofdzekering voor gebruiken.
Ondanks dat dat elektrisch wel kan met 35A en 6mm2.

Maar de kabel wordt toch beveiligd door de aardlekschakelaar na de hoofdschakelaar?

Daarnaast wil je eigenlijk niet dat problemen uit de garage circuits in huis beïnvloeden.

Daar is de aardlekautomaat in de garage dan toch voor?

[FredvZ]

Bert72 schreef op zondag 26 oktober 2025 @ 17:57:
Maar de kabel wordt toch beveiligd door de aardlekschakelaar na de hoofdschakelaar?

De kabel moet ook beschermd worden tegen overbelasting. Dat doet een aardlekschakelaar niet, een aardlekautomaat of installatie automaat doet dat wel.

Meest voor de hand liggend:

Hoofdschakelaar > aardlekautomaat > kabel naar garage > Hoofdschakelaar > aardlekschakelaar > installatieautomaten

[ Voor 20% gewijzigd door FredvZ op 26-10-2025 18:01 ]

[Vorkie]

@Bert72
Zekering c20 in de meterkast, deze direct aan de hoofdschakelaar.
Dan de kabel naar de onderverdeler en afmonteren in een hoofdschakelaar.
Vanuit de hoofdschakelaar kan je 2 kanten op, of een alamat (handigste want minder ruimte) of een aardlekschakelaar en daarna dan 10A zekeringen (met 20A c20 in de meterkast, met c25 zou je nog 16A kunnen doen)

[Bert72]

De kabel moet ook beschermd worden tegen overbelasting. Dat doet een aardlekschakelaar niet, een aardlekautomaat of installatie automaat doet dat wel.

Ik bedoelde eigenlijk, de kabel wordt in huis toch beveiligd tegen overbelasting door de installatieautomaat en tegen lekstromen door de aardlekschakelaar na de hoofdschakelaar?
