Allen,.. vraagje over mijn WTW ventilatie ontwerp. Vooral: kan je inblazen zonder gezeur op 50cm hoogte vanuit een knieschot, ipv via het plafond?
Ik ben voor mijn huis aan het zoeken naar dé oplossing voor de WTW ventilatie.
Zenhder ComfAir Q450 of Q600 komt in de kelder. Buizen worden (deels) in de schuimbeton vloer meegestort, en via schachten naar de bovenliggende verdiepingen gebracht.
Op de 2e verdieping wil ik de buizen wegwerken achter de knieschotten aan noord en zuid zijde van de woning. Daarachter die knieschotten kan ik gemakkelijk van oost naar west leidingen leggen.
Nu: Voor de slaapkamers op de 1e verdieping, komen de ventielen vanuit het bovenliggende knieschot (2e verdieping) dan door het plafond. De inblaas zit dan mooi aan de verste zijde van de deur vandaan, in het plafond.
Voor de slaapkamers op de 2e verdieping (2 vertrekken, 1 één persoons en 1 twee-persoons slaapkamer) komen de ventielen dan via het knieschot binnen.
Doorsnede huis
:no_upscale():strip_icc():strip_exif()/f/image/eiJAfrGU8x2zZF00bNLk4VRI.jpg?f=user_large)
Doorsnede van het huis: Twee schachten dus: één aan de zuidzijde (links) en één aan de Noordzijde (midden)
Met Bruin heb ik de knieschotten ingetekend. Per slaapkamer zouden het twee ventielen zijn, op de 1e verdieping dus twee door het plafond, aan de gevel zijde.
Op de tweede verdieping zouden ze op de knieschotten komen, Twee per kamer, beiden bijvoorbeeld in de hoeken.
Zie plattegrond 2e verdieping.
De groene rondjes met een pijl naar links / rechts blazen door het knieschot op circa 50 cm hoogte in. De
De groene rondjes met een pijl naar beneden blazen door de vloer, een verdieping lager ( op de 1e ) in via het plafond.
Het blauwe rondje met de blauwe pijl is de afzuiging van de badkamer. Via een rozet in de muur, op 1 80 in een valse wand.
De volledig ingekleurde rondjes zijn de aan of afvoerbuizen naar de Zehnder.
2e verdieping:
:no_upscale():strip_icc():strip_exif()/f/image/oW6Q13Y2eOev5to0wacX6IAd.jpg?f=user_large)
1e verdieping
:strip_exif()/f/image/RaWoDrrte7m3L7c00PfELaDA.jpg?f=fotoalbum_large)

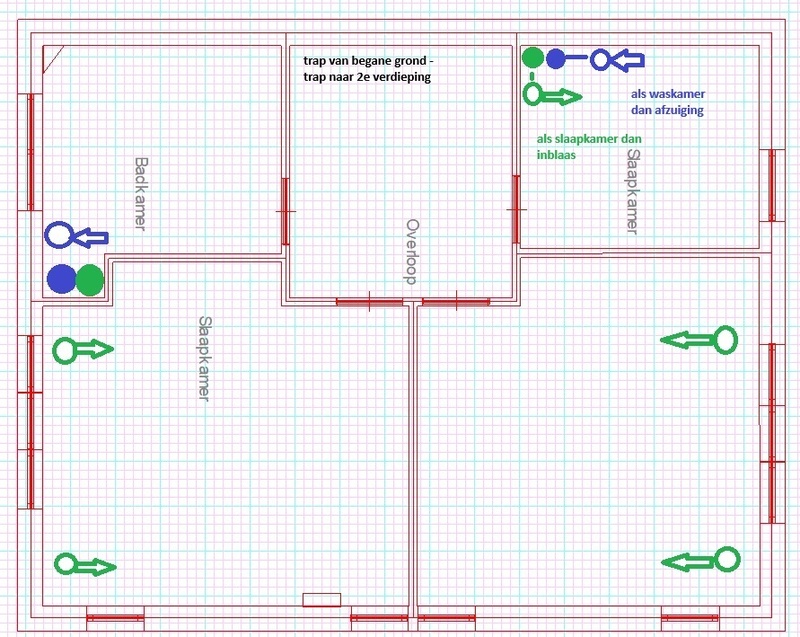

Same:
Groen = inblaas, grote slaapkamers dus door het plafond.
Kleine slaapkamer = linnen of waskamer
inblaas en/of afzuiging. Ligt nog even aan de plaatsing van wasdroger of niet: Als wasdroger, dan afzuiging
Blauw: Badkamer afzuiging.
Begane grond
:strip_exif()/f/image/tZmPHJinjmRC5kdX4TObC1EM.jpg?f=fotoalbum_large)

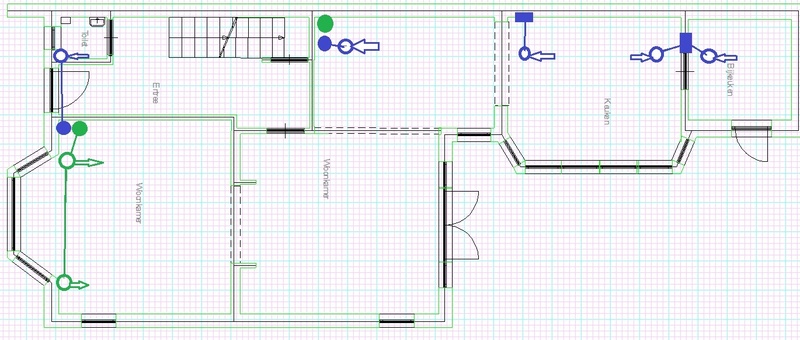

Same:
Groen
Woonkamer (links, de voorkamer, kamer en suite) heeft instroom via plafond (tussen balklaag) vanuit koof
Blauw:
Toilet afzuiging via plafond vanuit koof
Keuken:
De koof naar boven: Afzuiging boven keuken werkblad
De andere twee vierkante gevuld blauwe kanalen liggen in de (binnen)muur.
Die vierkante kanelen komen vanuit de vloer
Afzuiging van keuken (woonkeuken) midden
Afzuiging van keuken (woonkeuken) eind
en
Afzuiging van bijkeuken
De achterkamer van de kamer ensuite heeft géén afzuiging noch inblaas... de overstroom moet komen vanuit de voorkamer (langs/door de en suite deuren). Misschien dat ik nog via de en suite kast vanuit de vloer/kruipruimte nog inblaas kan realiseren, maar daar ga ik nu nog niet vanuit.
--------------------------------
Debieten (in stand 2)
2e verdieping:
slaapkamer groot 50 in
slaapkamer klein 25 in
badkamer klein 25 uit
overstroom overloop/trapgat: 50
1e verdieping
slaapkamer groot voor 50 in
slaapkamer groot achter 50 in
slaapkamer klein 25 in óf 25 uit als waskamer
badkamer 35 uit
BG
bijkeuken afzuiging 25 uit
keuken/woonkeuken 100 uit
woonkamer voorkamer 60 in
toilet 15 uit
Ik ben voor mijn huis aan het zoeken naar dé oplossing voor de WTW ventilatie.
Zenhder ComfAir Q450 of Q600 komt in de kelder. Buizen worden (deels) in de schuimbeton vloer meegestort, en via schachten naar de bovenliggende verdiepingen gebracht.
Op de 2e verdieping wil ik de buizen wegwerken achter de knieschotten aan noord en zuid zijde van de woning. Daarachter die knieschotten kan ik gemakkelijk van oost naar west leidingen leggen.
Nu: Voor de slaapkamers op de 1e verdieping, komen de ventielen vanuit het bovenliggende knieschot (2e verdieping) dan door het plafond. De inblaas zit dan mooi aan de verste zijde van de deur vandaan, in het plafond.
Voor de slaapkamers op de 2e verdieping (2 vertrekken, 1 één persoons en 1 twee-persoons slaapkamer) komen de ventielen dan via het knieschot binnen.
Doorsnede huis
Doorsnede van het huis: Twee schachten dus: één aan de zuidzijde (links) en één aan de Noordzijde (midden)
Met Bruin heb ik de knieschotten ingetekend. Per slaapkamer zouden het twee ventielen zijn, op de 1e verdieping dus twee door het plafond, aan de gevel zijde.
Op de tweede verdieping zouden ze op de knieschotten komen, Twee per kamer, beiden bijvoorbeeld in de hoeken.
Zie plattegrond 2e verdieping.
De groene rondjes met een pijl naar links / rechts blazen door het knieschot op circa 50 cm hoogte in. De
De groene rondjes met een pijl naar beneden blazen door de vloer, een verdieping lager ( op de 1e ) in via het plafond.
Het blauwe rondje met de blauwe pijl is de afzuiging van de badkamer. Via een rozet in de muur, op 1 80 in een valse wand.
De volledig ingekleurde rondjes zijn de aan of afvoerbuizen naar de Zehnder.
2e verdieping:
1e verdieping
:no_upscale():strip_icc():strip_exif()/f/image/RaWoDrrte7m3L7c00PfELaDA.jpg?f=user_large)
Same:
Groen = inblaas, grote slaapkamers dus door het plafond.
Kleine slaapkamer = linnen of waskamer
inblaas en/of afzuiging. Ligt nog even aan de plaatsing van wasdroger of niet: Als wasdroger, dan afzuiging
Blauw: Badkamer afzuiging.
Begane grond
:no_upscale():strip_icc():strip_exif()/f/image/tZmPHJinjmRC5kdX4TObC1EM.jpg?f=user_large)
Same:
Groen
Woonkamer (links, de voorkamer, kamer en suite) heeft instroom via plafond (tussen balklaag) vanuit koof
Blauw:
Toilet afzuiging via plafond vanuit koof
Keuken:
De koof naar boven: Afzuiging boven keuken werkblad
De andere twee vierkante gevuld blauwe kanalen liggen in de (binnen)muur.
Die vierkante kanelen komen vanuit de vloer
Afzuiging van keuken (woonkeuken) midden
Afzuiging van keuken (woonkeuken) eind
en
Afzuiging van bijkeuken
De achterkamer van de kamer ensuite heeft géén afzuiging noch inblaas... de overstroom moet komen vanuit de voorkamer (langs/door de en suite deuren). Misschien dat ik nog via de en suite kast vanuit de vloer/kruipruimte nog inblaas kan realiseren, maar daar ga ik nu nog niet vanuit.
--------------------------------
Debieten (in stand 2)
2e verdieping:
slaapkamer groot 50 in
slaapkamer klein 25 in
badkamer klein 25 uit
overstroom overloop/trapgat: 50
1e verdieping
slaapkamer groot voor 50 in
slaapkamer groot achter 50 in
slaapkamer klein 25 in óf 25 uit als waskamer
badkamer 35 uit
BG
bijkeuken afzuiging 25 uit
keuken/woonkeuken 100 uit
woonkamer voorkamer 60 in
toilet 15 uit
