Aansluitschema Shelly plus 2 PM op rolluik

[profox1977]

Hoi Allemaal.

ik zou graag jullie hulp willen.

Ik heb een rolluik en ik wil daar graag een Shelly plus 2 PM tussenplaatsen.
Ik kom op internet heel veel aansluitingsschema's tegen, zoveel dat ik twijfel welke ik moet aanhouden. Omdat het toch Electra is wil ik niet zomaar wat gaan proberen......en daarom vraag ik jullie hulp.

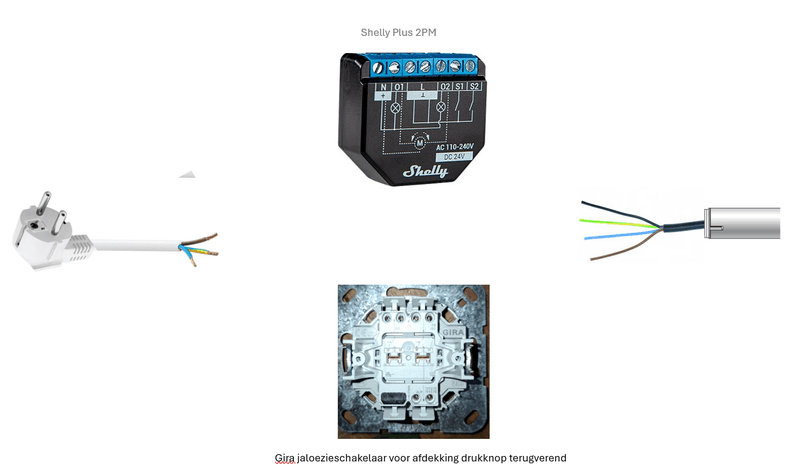

Ik heb een tekeningetje gemaakt van de apparatuur die ik heb.

Ik heb ook een Gira 2-voudig standard 55 opbouwbehuizing. In het onderste deel zal ik de jaloezieschakelaar plaatsen en in de bovenste enkel de Shelly (voor aansluit gemak, zo heb ik voldoende ruimte om te werken.

Kan iemand misschien helpen om een aansluitschema te tekenen op basis van mijn tekening?

Dat zou mij enorm helpen. Dank alvast voor het meedenken.

[Ricko1]

Welk aansluitschema je gebruikt is afhankelijk van welk type motor je hebt.

Er gaat dus een 4 aderige kabel naar de motor met geel-groen, blauw, bruin en zwart?

Geel-groen is altijd aarde, blauw is bijna altijd nul.
In dit geval zijn bruin en zwart dan waarschijnlijk omhoog en omlaag. Of bruin vaste voeding met zwart als schakeldraad plus stuurlogica.

[Kanoet]

]Shelly 2PM installatie video

Zoekresultaten GoT

In de Shelly app kan je de aansturing trouwens ook omdraaien, mocht je de draden per abuis verkeerd om aansluiten.

[Trichoglossus]

Ik had mijn standaard opbouwschakelaar


Vervangen door zo eentje:

En een losse Shelly Wall Switch Opbouwbak erbij. De platte schakelaar past niet in een standaard opbouwdoos, gaven ze aan op de website.

Met dit topic werd het vrij eenvoudig:
Shelly Plus 2PM aansluiten voor bediening rolluiken

[profox1977]

Trichoglossus schreef op zondag 4 mei 2025 @ 10:05:
Ik had mijn standaard opbouwschakelaar
[Afbeelding]

Vervangen door zo eentje:
[Afbeelding]
En een losse Shelly Wall Switch Opbouwbak erbij. De platte schakelaar past niet in een standaard opbouwdoos, gaven ze aan op de website.

Met dit topic werd het vrij eenvoudig:
Shelly Plus 2PM aansluiten voor bediening rolluiken

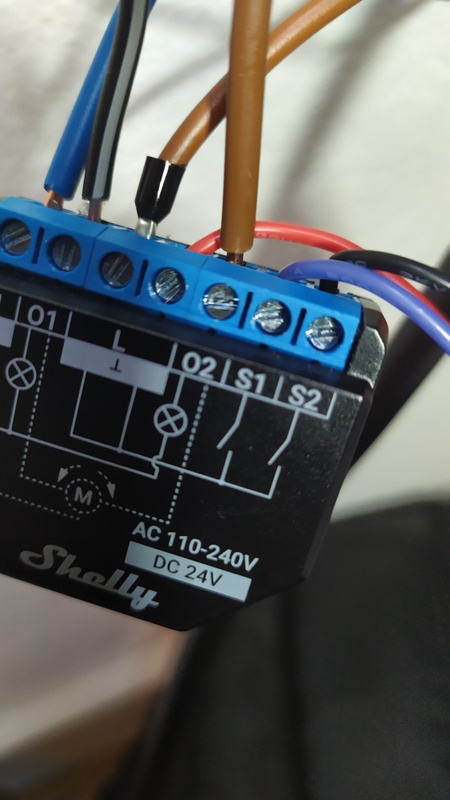

[Afbeelding]

Ik kom ook heel ver als ik het aansluitschema erbij pak van het genoemde topic.........alleen de aansluiting op mij jalousie schakelaar....daar kom ik niet uit. Waar moet welke draad ( zie mijn foto van de schakelaar)

[supercrazy]

profox1977 schreef op vrijdag 9 mei 2025 @ 09:48:
[...]


Ik kom ook heel ver als ik het aansluitschema erbij pak van het genoemde topic.........alleen de aansluiting op mij jalousie schakelaar....daar kom ik niet uit. Waar moet welke draad ( zie mijn foto van de schakelaar)

Je kan uit die eerste post het schema volgen, is precies wat je hebt. Werkte voor mij ook.
