SolarEdge SE3680H schakelt aan/uit en levert 2.8kW.

[Atomstar]

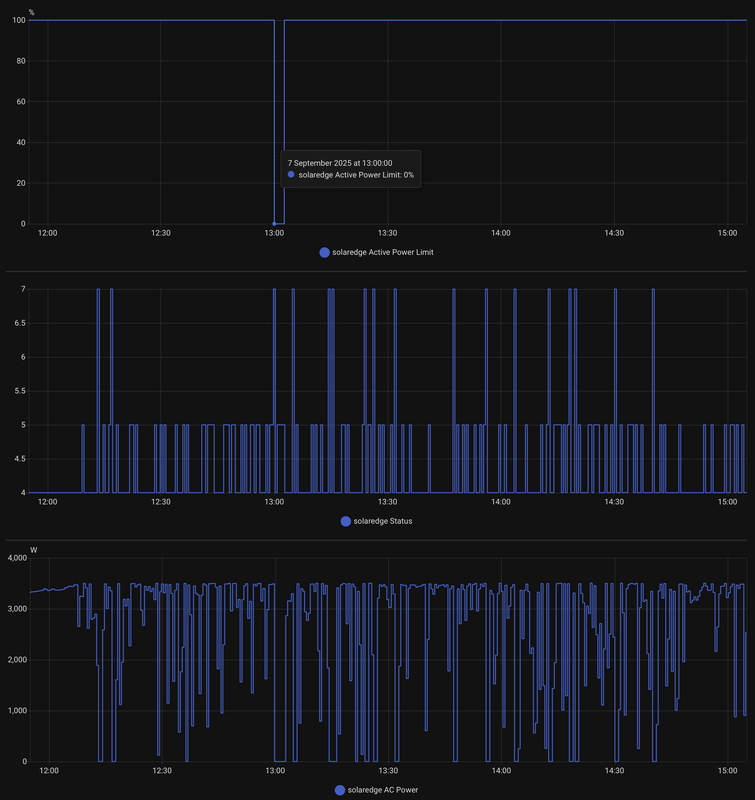

Ik heb een SolarEdge SE3680H met 6600Wp aan panelen in oost-west opstelling op mijn dak, geplaatst door TripleSolar op een nieuwbouwwoning. Ik begrijp dat deze 1-fase omvormer gaat clippen op zonnige dagen, maar wat ik daarnaast zie is dat de omvormer aan/uit schakelt en niet maximaal vermogen levert maar blijft steken op 2.8kW, zie bijv de curve van vandaag:





De 2.8kW bereken ik uit de AC energy kWh grafiek:
11:40:34 @ 11206.6 kWh
15:53:04 @ 11218.4 kWh
11.8 kWh / 4.21 hr = 2.8kW

Verder levert de omvormer vlak vóór het schakelen wel gewoon 3.6kW, en je ziet in de AC energy kWh ook een knik zitten duidend op een lager vermogen.

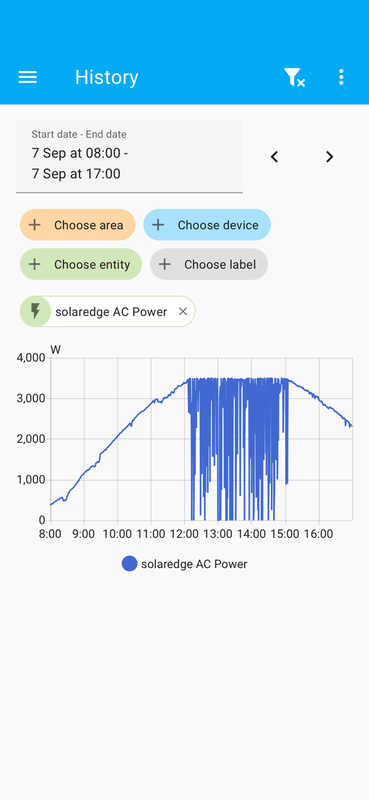

Ik heb in het Het grote SolarEdge topic gelezen over derating, maar dat zou pas bij een omgevingstemperatuur van 50 graden gebeuren (niet apparaat temperatuur), en deze omvormer staat binnen in een kamer van ~22 graden. Verder zie dat afgelopen zondag (toen ik de PV uit had geschakeld) deze meteen na inschakelen ook weer ging schakelen, zie hier dat om 15:00 de omvormer al gaat 'schakelen', terwijl deze pas om 16:00 max temperatuur bereikt:



Ik heb de SolarEdge via Modbus op Home Assistant aangesloten, maar kan daar geen diagnostische informatie in vinden (of in ieder geval geen error). Via https://monitoring.solaredge.com/solaredge-web/ zelf zie ik ook geen foutmelding over de installatie. Over heel 2024 leverde de installatie 5030kWh, dus ik heb 0.76 kWh/kWp.

Wat kan dit zijn en hoe kan ik dit oplossen om weer vol vermogen te leveren op zonnige dagen? Alvast bedankt voor tips en hulp!

[DukeBox]

Wat is je netspanning op dat moment? Ik zou eerder zeggen dat je tegen het 253V limiet aanloopt.

[Umbrah]

Yup... Meet je voltages. Bij voorkeur zowel op je meter als op je omvormer. Te dunne kabel kan ook een factor zijn.

[Antonl91]

Denk zoals hierboven al gezegd inderdaad maximale netspanning van 253V. Zeker omdat je zegt nieuwbouw, dus veel buren zullen wel zonnepanelen hebben.

[Atomstar]

Ah bedankt, goed punt. Het voltage komt niet boven de 249V bij de omvormer en 246V bij de slimme meter, ik weet alleen niet of dit door te throtteling komt of niet. Hoe is dat te zien? @Umbrah bij jouw productie zie ik geen aan/uit schakelen, toch?

[DukeBox]

En je weet zeker dat die op L3 zit? Al is de solaredge waarde leading in dit geval.
Solaredge staat ook op de juiste landcode? Wat is de input voltage (DC)? Die mag max 480V zijn, gezien je 6000Wp (12 panelen?), kan je daar best wel eens overheen gaan.

[ Voor 89% gewijzigd door DukeBox op 29-04-2025 23:28 ]

[Atomstar]

Ik weet niet zeker of PV op L3 zit, maar die fase heeft de hoogste spanning in de slimme meter. Het DC voltage is 370V constant, en varieert een beetje van 370-390V tijdens het aan/uit schakelen. Landcode moet ik morgen even checken.

[Atomstar]

Update: PV zit op L3 (dat is de enige fase die stroom produceert). Verder hier de config van de omvormer, 253V is idd het cut-off voltage. De enige setting die het aan/uitschakelen lijkt te kunnen verklaren is 'Current limit - 56.57 A', maar ik snap niet waar de bijbehorende 3680/56.57 = 65V dan op slaat.

[BadConnection]

Je kan het ook de maximale spanning beperken. Bij 253v moet de omvormer uit gaan en mag na 60 seconden weer opstarten, dit wil je niet hebben.

Dit kan je deels inzijlen door bij vermogensbeheer -> P(v) -> de 110% spanning op 0 te zetten. Dus bij 253v mag hij niks terugleveren, de omvormer schakelt nu niet uit en kan hij blijven leveren.

De andere aandachtspunten blijven afstand omvormer naar meterkast en welke bekabeling is gebruikt. Bij enkel fase kan je nog kijken welke fase van de bits de laagste spanning heeft

[Smoke]

DukeBox schreef op dinsdag 29 april 2025 @ 23:22:
Wat is de input voltage (DC)? Die mag max 480V zijn, gezien je 6000Wp (12 panelen?), kan je daar best wel eens overheen gaan.

Met een SolarEdge systeem kan dat juist niet gebeuren omdat de optimizers en omvormer onderling de vaste stringspanning regelen. Als je 480V DC-spanning haalt is er iets serieus mis in je string.

[DukeBox]

Dan vraag ik mij nog wel af welke optimizers er zijn gebruikt.

[FredvZ]

6600Wp op 1 fase met een 16A / 3680W is wel heel ongunstig:
- je haalt bij lange na niet het maximale uit je panelen.
- je verbruikt en levert nu tegelijkertijd aan het net

Ik zou niet inzetten op een te hoog voltage, maar een te groot aanbod aan energie. Het is namelijk wel heel opvallend dat de omvormer uitschakelt bij zo'n 3700W, de maximale hoeveel energie die de omvormer uit kan spugen.

Kan denk ik geen kwaad een belletje te doen naar de installateur met de vraag of ze niet per ongeluk de verkeerde omvormer hebben geleverd.

[DukeBox]

FredvZ schreef op donderdag 1 mei 2025 @ 10:25:
- je verbruikt en levert nu tegelijkertijd aan het net

Meestal is dat niet zo'n ramp als buren (verspreid) over andere fasen terug leveren, kom maar zelden tegen dat er extreme verschillen tussen de fasen zitten. En als er een verschil is is het natuurlijk wel verstandig zelf te kiezen voor die met de laagste spanning op moment van hoogste levering en/of daar ook de grootste (enkelfase) gebruikers op aan te sluiten.

[Atomstar]

BadConnection schreef op donderdag 1 mei 2025 @ 09:18:
Je kan het ook de maximale spanning beperken. Bij 253v moet de omvormer uit gaan en mag na 60 seconden weer opstarten, dit wil je niet hebben.

Dit kan je deels inzijlen door bij vermogensbeheer -> P(v) -> de 110% spanning op 0 te zetten. Dus bij 253v mag hij niks terugleveren, de omvormer schakelt nu niet uit en kan hij blijven leveren.

De andere aandachtspunten blijven afstand omvormer naar meterkast en welke bekabeling is gebruikt. Bij enkel fase kan je nog kijken welke fase van de bits de laagste spanning heeft

De AC spanning komt niet boven de 247V op de solaredge, en is ~4V lager op de slimmer meter (L3). Ik zie dat de spanning ongeveer 7V zakt als de PV uitschakelt (dat had ik vandaag ivm negatieve prijzen). L3 heeft wel de hoogste spanning van de 3 (243V, 241V, 237V). Hoe kan ik de bekabeling checken?

Smoke schreef op donderdag 1 mei 2025 @ 09:53:
[...]

Met een SolarEdge systeem kan dat juist niet gebeuren omdat de optimizers en omvormer onderling de vaste stringspanning regelen. Als je 480V DC-spanning haalt is er iets serieus mis in je string.

De DC spanning is 370V (zie screenshot), en is vrij constant, maar begint te wiebelen als de power aan/uit gaat. Zie hieronder van vandaag waar de panelen ook uit waren (negatieve prijs).

DukeBox schreef op donderdag 1 mei 2025 @ 10:05:
Dan vraag ik mij nog wel af welke optimizers er zijn gebruikt.

Het zijn S500 (5x) + S500B (11x) optimizers (volgens Solaredge monitoring). Ik heb als het goed is een mix van 8x 375Wp en 8x 450Wp panelen.

FredvZ schreef op donderdag 1 mei 2025 @ 10:25:
6600Wp op 1 fase met een 16A / 3680W is wel heel ongunstig:
- je haalt bij lange na niet het maximale uit je panelen.
- je verbruikt en levert nu tegelijkertijd aan het net

Ik zou niet inzetten op een te hoog voltage, maar een te groot aanbod aan energie. Het is namelijk wel heel opvallend dat de omvormer uitschakelt bij zo'n 3700W, de maximale hoeveel energie die de omvormer uit kan spugen.

Kan denk ik geen kwaad een belletje te doen naar de installateur met de vraag of ze niet per ongeluk de verkeerde omvormer hebben geleverd.

Dat snap ik, de leverancier legde uit dat een 1-fase omvormer sneller inschakelt en dus meer vermogen levert op 'dure' tijden (winter, vroeg/laat op de dag). Verder heb ik een oost/west opstelling die daar ook bij helpt.

[Jim423]

Is het geen optie hem op L1 aan te sluiten?

[Atomstar]

Jim423 schreef op donderdag 1 mei 2025 @ 22:31:
Is het geen optie hem op L1 aan te sluiten?

Ja waarschijnlijk wel, maar het is mij niet duidelijk of dat het probleem oplost.
