@Lardman : zoals beloofd een kort topic met ervaringen over de installatie van zonnepanelen op het plat dak van mijn tuinhuis. Gebaseerd op jouw topic. Dus montage plat op het dak en boordstenen als ballast.

Locatie: België

Wat was het doel:
Verhogen van eigen opbrengst zodat in donkere dagen oa. de warmtepomp in de slaap- en speelkamers kan draaien op eigen opbrengst en mijn thuisbatterij wat kan opladen. In de zomer kan dan de overschot van zonne-energie gestoken worden in de verwarming van het zwembad (die schiet in gang via Home Assistant en Shelly's als ik x-aantal overschot heb).

Bestaande installatie:
Ik heb 12 zonnepanelen op mijn schuin dak liggen, zuid georiënteerd. Dat is 3600wp op een 3kW SMA Sunny Boy 3.0.

Idee:
Ik leg 4 (grote) zonnepanelen op het dak van mijn (zelfgebouwd, houtstructuur) tuinhuis (afmetingen +- 3mx6m). Omvormer mag max 2kW zijn want ik zit nog met een monofase aansluiting (40A) en dan mag je in België maar max 5kW aan omvormervermogen installeren. De dakbalken zijn C24 van 58x145 dus het dak kan ballast aan. Voor de zekerheid heb ik in het midden van het dak blocking toegepast.

Zo gezegd zo gedaan:
Zonnepanelen laten leveren en direct bedenken "2m20 op 1m10 en 30kg lijkt op papier niet veel maar dat is een lomp formaat, hoe krijg ik dat in godsnaam op mijn tuinhuis?"
Spoiler: uiteindelijk met een vriend en twee ladders i.c.m. zuignappen voor glas naar boven gedragen.
Afbeeldingslocatie: https://tweakers.net/i/8o0iksQIaXDfRRFX65N_GaKwTS4=/x800/filters:strip_icc():strip_exif()/f/image/bsYcD3btYAYBJ28M8m6CwEIr.jpg?f=fotoalbum_large

De afstand van mijn zekeringkast tot het tuinhuis is ongeveer 45m. Er lag al een wachtbuis van 20m van 80mm diameter dus nog 25m te graven. Oorspronkelijk ging mijn schoonbroer dit met een bobcat komen doen maar ik was alleen thuis en verveelde mij dus ben ik maar beginnen graven. 25m aan 60cm diep kostte mij een dag om te graven en opnieuw een dag om de kabels (elektriciteit en netwerk) te trekken en terug dicht te gooien:
Afbeeldingslocatie: https://tweakers.net/i/34Sy8m9_XKvHEN-i6TcjljbihGI=/x800/filters:strip_icc():strip_exif()/f/image/CtQhRImE4TTF9Y0CcY5RWSHd.jpg?f=fotoalbum_large

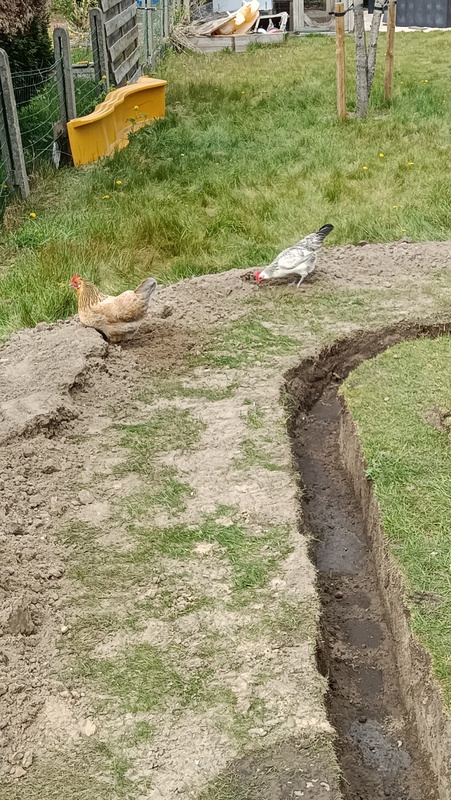

De kippen vonden de bergen aarde heel leuk om in te krabben O+
Afbeeldingslocatie: https://tweakers.net/i/IXW_W-ofOwzEN1QRlcOyOy01Qf4=/x800/filters:strip_icc():strip_exif()/f/image/Vwr8wEmQDhZ10W2Repx9P3qL.jpg?f=fotoalbum_large

Nieuwe wachtbuis van 110 aansluiten op de bestaande:
Afbeeldingslocatie: https://tweakers.net/i/iWYhBDsGmiZP2zznpvK-PlgmDnk=/x800/filters:strip_icc():strip_exif()/f/image/TuLgBedwaVUqEKwe7E5bxKLm.jpg?f=fotoalbum_large

Ik heb stokeind gebruikt in pluggen in de boordstenen. Met mijn domme kop had ik 12cm besteld (5cm in de plug, 4cm dikte rail, 3cm over) met het gedacht dat mijn zonnepanelen 3cm dik zijn en dat dit dus er mooi over past. Daar had ik beter 2min verder over nagedacht want het paneel is 3cm dik maar uiteraard is de onderkant van het paneel niet 3cm verwijderd van mijn rail |:(
De bedoeling was de rails plat op de boordstenen te bevestigen maar bovenstaande in combinatie met het niet consequent even diep boren voor de pluggen zorgen er voor dat ik wat heb moeten spelen met afstandhouders:
Afbeeldingslocatie: https://tweakers.net/i/o1fVoFmwPHDil2y7v65zal7AJTE=/800x/filters:strip_icc():strip_exif()/f/image/zLFSO9RdPTUn92m84dzq23cV.jpg?f=fotoalbum_large

De tweede rij heb ik zeer voorzichtig altijd perfect even diep geboord en kon ik met één moer onderaan op de stokeind ervoor zorgen dat ik bij de 2de rij niet moest werken met afstandhouders:
Afbeeldingslocatie: https://tweakers.net/i/hkfq9CeC7hJN5tB_idSrdTtQljY=/800x/filters:strip_icc():strip_exif()/f/image/4xR38bOwEpQE8luvkRNggilT.jpg?f=fotoalbum_large

Resultaat op het dak:
Afbeeldingslocatie: https://tweakers.net/i/Zwovb2ncwZASck6XqZtxp4i91PE=/800x/filters:strip_icc():strip_exif()/f/image/Bit0GbGiAVXeBRQNBmtXgONM.jpg?f=fotoalbum_large
Ik heb aan alle kanten een strookje over om rond te lopen. De ballast zijn 10 boordstenen van 26kg/stuk.

Elektriciteitsaansluiting:
Ik heb in huis naast de zekering van de bestaande zonnepaneleninstallatie een bijkomende 16A zekering geplaatst (remautomaat voor de bestaande installatie is 40A dus kon zonder problemen), die is met een 6mm kabel verbonden naar een klein kastje in mijn tuinhuis. Daar zit een 16A aardlekautomaat met daarachter een Shelly pro 1pm voor de opbrengst van de zonnepanelen in Home Assistant te krijgen. 3G2.5 kabel + aarding loopt van daar in een mantelbuis naar de micro-omvormer op het dak (Hoymiles HMS-2000-4T). Panelen zijn DMEGC 585W
Afbeeldingslocatie: https://tweakers.net/i/ZhNm3Sg9-niCF51HoBuIPoIYIIM=/800x/filters:strip_icc():strip_exif()/f/image/08zZE6vEc6Hx3HORL6m8v4jp.jpg?f=fotoalbum_large

To do:
- verplichte keuring :+ (aangevraagd voor 2 mei)
- installatie van een opendtu fusion. Die is besteld. Want bij stralende zon heb ik toch minder opbrengst dan verwacht dus mogelijk heb ik 1 paneel niet goed aangesloten of is er één defect :'(
- solar drain clips kopen.

Acties:
  • +1 Henk 'm!

  • RobertV70
  • Registratie: November 2018
  • Laatst online: 20:40
Probleem wat ik zie is dat de regen meer moeite zal hebben om de panelen schoon te spoelen. Dus zaken als vogelpoep zullen mogelijk een bypass diode doen inschakelen, en daarmee verlies je enige opbrengst, dus geregeld reinigen is wel een goed idee.

Anderzijds, je hebt geen schaduw van de rijen panelen op elkaar, en je benut het dak beter, de opbrengst kan wel lager zijn omdat je zeker niet op de ideale instralingshoek gaat, maar je hebt wel weer de hele dag opbrengst aangezien het richtingsloos is.

Acties:
  • 0 Henk 'm!

  • ThinkPad
  • Registratie: Juni 2005
  • Nu online
Mooi project! d:)b Wat heeft het je uiteindelijk gekost? (€ per Wattpiek).
Klopt het trouwens wel dat er twee bruinen draden bovenuit die Shelly komen?

Acties:
  • 0 Henk 'm!

  • Horla
  • Registratie: Augustus 2002
  • Laatst online: 16:48
RobertV70 schreef op maandag 21 april 2025 @ 21:20:
Probleem wat ik zie is dat de regen meer moeite zal hebben om de panelen schoon te spoelen. Dus zaken als vogelpoep zullen mogelijk een bypass diode doen inschakelen, en daarmee verlies je enige opbrengst, dus geregeld reinigen is wel een goed idee.

Anderzijds, je hebt geen schaduw van de rijen panelen op elkaar, en je benut het dak beter, de opbrengst kan wel lager zijn omdat je zeker niet op de ideale instralingshoek gaat, maar je hebt wel weer de hele dag opbrengst aangezien het richtingsloos is.
Klopt. Volgens tabellen hier ergens op tweakers is plat 86% opbrengst in vergelijking met zuid gericht. Het voordeel is dat ik mijn tuinhuis gemakkelijk kan bereiken met een ladder en dat dit perfect te doen is.

Acties:
  • 0 Henk 'm!

  • Horla
  • Registratie: Augustus 2002
  • Laatst online: 16:48
ThinkPad schreef op maandag 21 april 2025 @ 21:45:
Mooi project! d:)b Wat heeft het je uiteindelijk gekost? (€ per Wattpiek).
Klopt het trouwens wel dat er twee bruinen draden bovenuit die Shelly komen?
Ik kom op ongeveer €1250 excl. uit minus waarschijnlijk een paar prutsen die ik ben vergeten opschrijven zoals spanbandjes bedenk ik nu. Maar daar heb ik er nog veel van over.

Wat de bruine draden betreft: dat klopt. Eén naar de omvormer en één naar de fase. Is goedgekeurd hier ergens in het Shelly topic ;)

Acties:
  • 0 Henk 'm!

  • ThinkPad
  • Registratie: Juni 2005
  • Nu online
2340 Wp (4*585) voor €1250, dat is omgerekend €0,53/Wp en volgens mij een prima prijs.

Opwek kun je simuleren met https://www.thomasberger.be/pv/pvcalc/ trouwens, kun je de komende maanden beetje vergelijken of het volgens specs draait ;)

Wat betaal je in BE trouwens voor zo'n verplichte elektra keuring?

[ Voor 56% gewijzigd door ThinkPad op 21-04-2025 22:13 ]


Acties:
  • +1 Henk 'm!

  • Horla
  • Registratie: Augustus 2002
  • Laatst online: 16:48
ThinkPad schreef op maandag 21 april 2025 @ 22:11:
2340 Wp (4*585) voor €1250, dat is omgerekend €0,53/Wp en volgens mij een prima prijs.
Ja maar je zou eventueel ook kunnen rekenen met 2000Wp (4*500) want dat is wat mijn omvormer max kan opbrengen. Dan zit je aan €0,63/Wp. Nog altijd een goede prijs en door de specifieke omstandigheden (kleine installatie, platte montage, etc.) denk ik niet dat ik het goedkoper zou kunnen laten doen.
ThinkPad schreef op maandag 21 april 2025 @ 22:11:
Opwek kun je simuleren met https://www.thomasberger.be/pv/pvcalc/ trouwens, kun je de komende maanden beetje vergelijken of het volgens specs draait ;)
Ach ja, de opendtu fusion is besteld. Dan was de Shelly eigenlijk niet nodig want met opendtu kan ik via MQTT ook de data in HA krijgen maar soit.
ThinkPad schreef op maandag 21 april 2025 @ 22:11:
Wat betaal je in BE trouwens voor zo'n verplichte elektra keuring?
De goedkoopste die ik online heb gevonden is €160 (prijzen gaan tot €200). Maar dat is enkel om de zonnepanelen te keuren. De bestaande installatie staat daar los van.
