Kistradio Constant draad

[Michel kort]

Hallo

Ik ben een kist radio aan het bouwen (pioneer avh-z7200dab) zonder accu alleen kwam ik erachter dat de radio zijn instellingen niet onthoud nu zat ik te denken om er een soort van batterij (zoals je bij een pc bijv. Ziet) of een kleine accu erbij in te maken weet iemand hoeveel stroom het constante draad nodig heeft ? / hoeveel stroom de radio ongeveer zal verbruiken als die dan uit staat ? En hoe ik dat zou moeten aansluiten omdat de constante draad maar 1 draadje is
(Ik kon mijn vraag niet vinden in het kratradio topic)

Bij voorbaat dank

[ Voor 5% gewijzigd door Michel kort op 29-03-2025 09:41 ]

[RaZ]

Michel kort schreef op zaterdag 29 maart 2025 @ 09:40:
Hallo

[..]

(Ik kon mijn vraag niet vinden in het kratradio topic)

Bij voorbaat dank

Dan kan je beter die vraag in dat topic stellen, dan zien er meer mensen die vraag voorbij komen omdat men daar al gepost heeft

Het Krat- en Kistradio Topic [Deel 20]

[Edje44magnum]

In de radio zit waarschijnlijk een knoopcel accu of een knoopcel batterij als deze radio op leeftijd is moet je dit misschien vervangen

[Michel kort]

Edje44magnum schreef op donderdag 3 april 2025 @ 20:29:
In de radio zit waarschijnlijk een knoopcel accu of een knoopcel batterij als deze radio op leeftijd is moet je dit misschien vervangen

Klinkt misschien een beetje overdreven maar het is een gloed nieuwe radio ik denk dat dat dus niet het geval zal zijn

[MarkyB]

Geen idee hoe je het hebt aangesloten maar in een auto moet je meestal de 2 draden die je los kan maken omwisselen, volgens mij rood en geel.

[ Voor 46% gewijzigd door MarkyB op 03-04-2025 20:33 ]

[TBTL]

Installatiehandleiding: https://pioneer-car.eu/nl...f9d07e8b46319e8c89339005/

Om het geheugen te behouden is niet zoveel stroom nodig, waarschijnlijk minder dan 10 mA.

[ Voor 19% gewijzigd door TBTL op 03-04-2025 20:48 ]

[Peenutzz]

In autoradio's zitten nooit batterijen, die hebben die extra draad voor het geheugen, daar moet constant 12 volt op blijven staan. Je zou het op kunnen lossen met een accu uit een scooter, die zijn klein en niet heel zwaar, gewoon die ene draad en de massa aansluiten. Probleem is dat ik niet weet wat er gebeurt zodra je de radio op de voeding aansluit en hem aanzet, want dan krijgt de radio spanning van twee verschillende bronnen die een massa delen.

[Roderiktweaker]

Kan je niet een kleinere 12volt accu nemen, of 8 AAA batterijtjes? Zoveel stroom zou dat toch niet vragen, om het geheugen te behouden?

[Michel kort]

Roderiktweaker schreef op donderdag 3 april 2025 @ 20:52:
Kan je niet een kleinere 12volt accu nemen, of 8 AAA batterijtjes? Zoveel stroom zou dat toch niet vragen, om het geheugen te behouden?

Zo iets wil ik ook graag alleen weet ik niet hoe ik zo iets moet aansluiten en hoe ik ervoor zorg dat als je de stekker in het stop contact de radio niet ineens 2 stroombronnen krijgt

[RaZ]

Michel kort schreef op donderdag 3 april 2025 @ 20:56:
[...]

Zo iets wil ik ook graag alleen weet ik niet hoe ik zo iets moet aansluiten en hoe ik ervoor zorg dat als je de stekker in het stop contact de radio niet ineens 2 stroombronnen krijgt

Je hebt 2x 12v ingangen en 1x een min/massa/ground, oftewel, 3 aansluitpinnen:
- Geschakelde 12v
- Constante 12v
- Min-draad / Ground

Je adapter (via het stopcontact) sluit je aan op de geschakelde 12v en de min / ground
Het 12volt batterij'tje sluit je aan op de constante 12v en de min / ground

En ja, dan heb je 2 stroombronnen, en dat hoort ook zo, anders werkt het niet

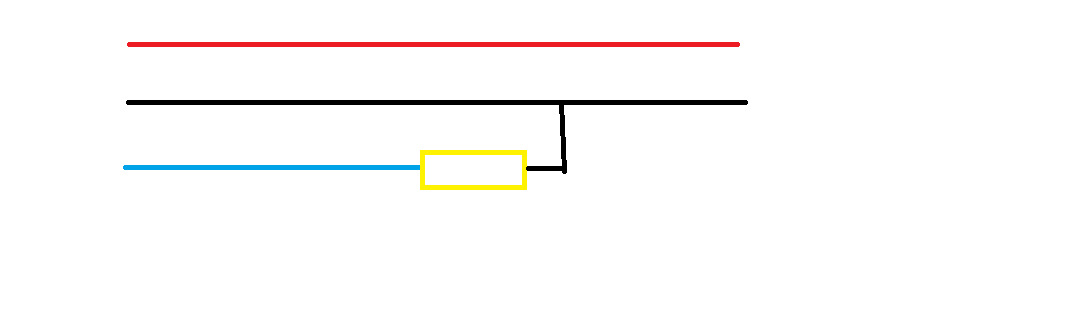

Edit: Paint-skillz

Links is autoradio-kant, rechts is de 230V AC->12V DC adapter-kant

Rood is de Geschakelde +12V
Zwart is de Nul of -12V
Blauw is de Constante +12V
Geel is een 12V batterij of accu

Moet nu wel lukken denk ik

[ Voor 19% gewijzigd door RaZ op 04-04-2025 13:03 ]

[Michel kort]

RaZ schreef op vrijdag 4 april 2025 @ 10:24:
[...]

Je hebt 2x 12v ingangen en 1x een min/massa/ground, oftewel, 3 aansluitpinnen:
- Geschakelde 12v
- Constante 12v
- Min-draad / Ground

Je adapter (via het stopcontact) sluit je aan op de geschakelde 12v en de min / ground
Het 12volt batterij'tje sluit je aan op de constante 12v en de min / ground

En ja, dan heb je 2 stroombronnen, en dat hoort ook zo, anders werkt het niet

Edit: Paint-skillz
[Afbeelding]
Links is autoradio-kant, rechts is de 230V AC->12V DC adapter-kant

Rood is de Geschakelde +12V
Zwart is de Nul of -12V
Blauw is de Constante +12V
Geel is een 12V batterij of accu

Moet nu wel lukken denk ik

Top dankjewel zal dit gaan proberen!
