Zonnepanelen: nog kleine benodigheden te kopen.

[noucmen]

Beste Tweakers,

Heel spannend dat ik zo dichtbij een vol installatie ben, maar bij de laaste stap weet ik niet wat de goed keuzen zijn. Kan iemand mij helpen ?

1) Al gekocht:
- Trina 455 W

- sungrow sh 3.6 rs

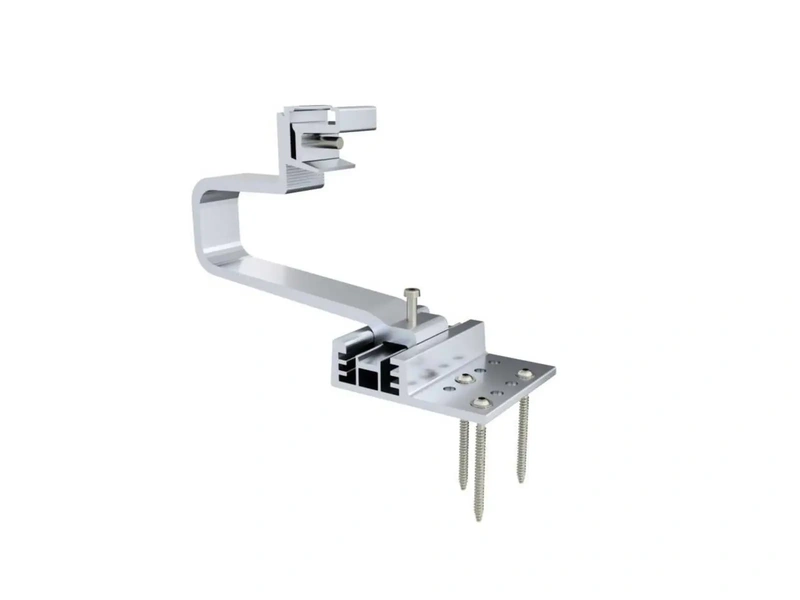

- Ibex mounting system met schroef haak

- 2) dc kabels al gekocht, nog te opleveren

- 3) nog te vinden:
- pvc buis/flexibele buis uv bestendig ---> is dit goed ?
- zadels voor de buis --> is dit metale zadel goed ?
- groepenkast benodigdheden --> wat is dit ?
- aardlekautomaten --> is dit ABB goed ?
- aarde draad 6mm2 voor het dak --> is dit goed ?
- werkschakelaar voor de omvormer --> is dit ABB goed ?
- klein materiaal voor dak en groepenkast --> wat zijn ze ?
- Uv bestendige tywraps --> is dit goed ?

Hier zijn mijn dak informatie, omvormer is naast het dak, meterkast op de begane grond.

[DjVe]

De aarde kabel dient geschikt te zijn voor buiten, diegene die je nu hebt geselecteerd is daar niet geschikt voor.

Buisclips zou ik niet van metaal doen. Werkt onhandig en ze gaan na een tijd toch roesten. Ik zou voor Schnabl clips gaan. Ik zou alleen de bochten en lastige stukken onder de panelen met flex doen. De rest met 19mm hostaliet buis. Koop daar een paar mofjes bij en dan kan je dat ook mooi koppelen aan elkaar.

De rest is prima materiaal en geschikt voor de toepassing. Vergeet niet dat je ook nog materiaal nodig hebt om de aardlekautomaat aan te sluiten op je verdeelkast. Wat je nodig hebt weet ik niet, want ik weet niet hoe je verdeelkast er van binnen uit ziet.

[sypie]

noucmen schreef op vrijdag 28 maart 2025 @ 03:32:

- 3) nog te vinden:
1 pvc buis/flexibele buis uv bestendig ---> is dit goed ?
2 zadels voor de buis --> is dit metale zadel goed ?
3 groepenkast benodigdheden --> wat is dit ?
4 aardlekautomaten --> is dit ABB goed ?
5 aarde draad 6mm2 voor het dak --> is dit goed ?
6 werkschakelaar voor de omvormer --> is dit ABB goed ?
7 klein materiaal voor dak en groepenkast --> wat zijn ze ?
8 Uv bestendige tywraps --> is dit goed ?

1: Nee, want: Buiteninstallatie Nee. Ik zou zoveel mogelijk vaste buis gebruiken, zeker langs de gevel naar beneden. Grijs, 19mm zit je altijd goed. Daar krijg je prima een kabel doorheen. Ondhoud: bij gebruik van een kabel mogen de bochten open zijn, dus hoef je niet te buigen. Advies: gebruik wel een buizenknipper zodat je snel, schoon en aardig recht kunt werken.
2: Waar ga je die gebruiken (binnen/buiten) Deze dingen roesten weg waar je bij staat. Waarschijnlijk zijn klikbeugels net zo geschikt voor buiten, ook in het grijs te verkrijgen.
3: Kun je jouw omvormer zo aansluiten in je groepenkast zonder verdere uitbreidingen of onderdelen? Is je kabelinvoer aanwezig? Heb je genoeg aardklemmen in je groepenkast? Heb je ruimte voor een extra aardlekschakelaar in je groepenkast? Heb je stickers met een bliksemschicht zodat je duidelijk kunt maken welke groep(en) en/of aardlekschakelaar voor de PV-installatie zijn?
4: Lijkt me prima, ook naar aanleiding van wat hier gezegd wordt.
5: Ja, prima. Neem ook meteen kabelschoentjes en/of kabel oogjes mee in je bestelling. Deze draad zo ergens onder een schroef vastmaken is zeker niet de bedoeling.
6: Dit is een betere, aangezien je de aarding niet mag schakelen heb je die derde pool niet nodig.
7: Schroeven, bouten, pluggen, tape, aderhulzen, ty-wraps, dakdoorvoer, pur en al het andere wat nodig is om je installatie netjes te maken. Ow, vergeet ook niet de eindkapjes op je dakrails, wel zo netjes om die af te werken.
8: Ik denk dat deze lang genoeg zijn. 73cm voor een kabelbinder is wel flink aan de lange kant. En ondhoud: per punt waar je een bandje doet doe je er 2: 1 voor de eerste 5 jaar en de tweede voor de volgende 5 jaar.

[noucmen]

Bedankt allemaal,
Ik ga jullie zorgvuldig lezen.
Hier is mijn meterkast

[DjVe]

Qua verdeelkast kan je beter een smalle aardlekautomaat pakken. Je hebt namelijk te weinig ruimte om een dubbele te plaatsen.

De ABB 2CSR255163R1205 zou goed passen. Je omvormer doet 16A, dus in een samengestelde kast plaats je een 20A overstroombeveiliging. Aan de onderzijde van die aardlekautomaat zet je twee stukjes montagedraad 6mm (kan je bestellen met een geperst einde). Ene draadje naar een aansluitblokje onderin je kast van fase 1,2 of 3 en een blauwe draad naar het aansluitblokje van de nul. Heb je er geen vertrouwen in, laat het dan door een elektricien doen!

[noucmen]

Bedankt iedereen. Nu heb ik meer info.
Ik ga straks de lijst aanpassen.

[Septillion]

Ik mis nog wel een belangrijke, de AC kabel. Wat had je in gedachten?

[noucmen]

Septillion schreef op zaterdag 29 maart 2025 @ 07:26:
Ik mis nog wel een belangrijke, de AC kabel. Wat had je in gedachten?

Sorry ik heb je vraag eerder niet gezien . Dit AC kabel weet ik niet welke goed is.

A.s. zondag komt een monteur om alles te installeren. 60 euro/paneel.

Ik ben benieuwd of ik, voor dit agressieve haak en schroef systeem, beter de tengellaten voor-boren, omdat iedere schroef beste groot is: 5.5mm breed en 9 cm lang, terwijl de tengel maar 3cm breed en 2cm dik is.
