Hallo! Ik heb een concrete checkvraag over de diameter van de AC kabel van omvormer naar meterkast. Maar ik zou graag ook even een situatie voor zonnepanelen schetsen voor het geval iemand nog suggesties heeft qua richting.

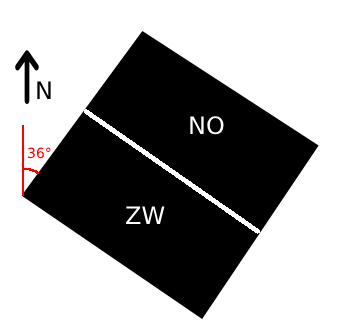

- Het gaat om een dak zonder schaduw, verdeeld over een noordoost en zuidwest dakvlak.
- Elk dakvlak kan maximaal 12 panelen aan. Ik denk er wel aan om aan de noordoost kant wat minder te leggen dan aan de zuidwest kant. Zeg totaal 18 panelen van 450 Wp.
- De meterkast en aansluiting is geschikt voor 3x25A.
Wat punten die ik mee wil nemen:
- Ik wil liever niet vastzitten aan één fabrikant.
- Aangezien het dak niet zo makkelijk bereikbaar is (steigerbouw) zou ik de kans op defecten op het dak zelf zoveel mogelijk willen voorkomen.
- Ik zou de omvormer met een beetje getweak zelf het liefst offline, zonder cloud, gebruiken (bijv. via modbus). Daarmee kan ik in de zomer de export beperken.
- Iets overdimensioneren in de zomer om in de winter ook nog opbrengst te hebben is prima
- Efficiëntie is niet het allerbelangrijkste
Ik heb offertes gekregen voor een SolarEdge systeem met optimizers, en een EnPhase systeem met micro-omvormers. Maar dat komt niet echt overeen met de punten hierboven – ik heb het tijdens het gesprek met de installateur wel genoemd, maar het zullen wel enigszins ongebruikelijke eisen zijn.
Dan kom ik zelf uit op gewoon goeie zonnepanelen laten leggen in twee MPPT groepen zonder optimizers, en dan gewoon een string omvormer. Heeft iemand nog suggesties wat betreft welke omvormer op basis van deze (wat beperkte) informatie? Ik zat zelf naar Growatt maar vooral Solis te kijken qua prijs/kwaliteit en aanstuurbaarheid via modbus.
.
Maar wat is de minimaal benodigde / beste kabeldikte hiervoor? Ik ben verschillende calculatoren en vergelijkingen tegengekomen, maar ik kom niet helemaal uit de resultaten.
Bijvoorbeeld als ik uit zou gaan van de max hoeveelheid panelen, 24 x 450 Wp = 10.800 W maximaal, kom ik bijvoorbeeld uit op de Solis-8K-S5-3P. Volgens het datasheet is de maximale uitgangsvermogen 8800 W (2933 W per fase?) en het maximale amperage 13.7 A per fase.
Als ik dan een "Recommended AC wiring" document van SolarEdge volg, dan kom ik met vergelijking (7), met P = 2933, p = 1.68, L = 20 * 2 * 1/3, V = 230, Vmax = 230 * 2% uit op: (2933 * 1.68 * 13.33) / (230 * 4.6) = 62 mm^2 uit. Dat lijkt me veel te veel. Waarschijnlijk doe ik hier iets heel stoms verkeerd.
Als ik wiresizecalculator.net neem en invul op Voltage 230, Amperes 13.7, Three-Phase, Insulation 90 degrees, Copper, Raceway, 2%, Distance 66 feet kom ik op 12 AWG uit, wat neerkomt op 3.3 mm^2.
Als ik een calculator op een webshop gebruik, met 8800 W, 3-fase, 20 M kom ik met 2.5 mm^2 uit op een spanningsval van 3 volt, wat onder de 2% valt. Echter staat erbij dat "Deze waarde zou niet hoger moeten zijn dan 1,5 Volt om AC Voltage Outrange stroringen in de omvormer te voorkomen". Volgens de calculator moet elke ader 4.55 mm^2 zijn (beetje raar aan de calculator is wel dat 4.55 mm^2 een spanningsval van een volt geeft, en 4.54 mm^2 een spanningsval van 2 volt, met niets ertussen)
Enig idee wat wijsheid / waarheid hier is? En voor het geval een installateur hiermee komt: zou een 5-aderige kabel van 2,5 mm^2 in dit scenario acceptabel kunnen zijn, ook qua veiligheid?
- Het gaat om een dak zonder schaduw, verdeeld over een noordoost en zuidwest dakvlak.
- Elk dakvlak kan maximaal 12 panelen aan. Ik denk er wel aan om aan de noordoost kant wat minder te leggen dan aan de zuidwest kant. Zeg totaal 18 panelen van 450 Wp.
- De meterkast en aansluiting is geschikt voor 3x25A.
Wat punten die ik mee wil nemen:
- Ik wil liever niet vastzitten aan één fabrikant.
- Aangezien het dak niet zo makkelijk bereikbaar is (steigerbouw) zou ik de kans op defecten op het dak zelf zoveel mogelijk willen voorkomen.
- Ik zou de omvormer met een beetje getweak zelf het liefst offline, zonder cloud, gebruiken (bijv. via modbus). Daarmee kan ik in de zomer de export beperken.
- Iets overdimensioneren in de zomer om in de winter ook nog opbrengst te hebben is prima
- Efficiëntie is niet het allerbelangrijkste
Ik heb offertes gekregen voor een SolarEdge systeem met optimizers, en een EnPhase systeem met micro-omvormers. Maar dat komt niet echt overeen met de punten hierboven – ik heb het tijdens het gesprek met de installateur wel genoemd, maar het zullen wel enigszins ongebruikelijke eisen zijn.
Dan kom ik zelf uit op gewoon goeie zonnepanelen laten leggen in twee MPPT groepen zonder optimizers, en dan gewoon een string omvormer. Heeft iemand nog suggesties wat betreft welke omvormer op basis van deze (wat beperkte) informatie? Ik zat zelf naar Growatt maar vooral Solis te kijken qua prijs/kwaliteit en aanstuurbaarheid via modbus.
.
Kabel naar zolder
De stringomvormer zal op zolder komen te hangen, met een kabel van 15 tot 20 meter naar de meterkast. Er is een 16 mm diameter buis naar zolder toe. Hier past alleen maar een 5-aderige 2,5 mm^2 kabel in, of niet?Maar wat is de minimaal benodigde / beste kabeldikte hiervoor? Ik ben verschillende calculatoren en vergelijkingen tegengekomen, maar ik kom niet helemaal uit de resultaten.
Bijvoorbeeld als ik uit zou gaan van de max hoeveelheid panelen, 24 x 450 Wp = 10.800 W maximaal, kom ik bijvoorbeeld uit op de Solis-8K-S5-3P. Volgens het datasheet is de maximale uitgangsvermogen 8800 W (2933 W per fase?) en het maximale amperage 13.7 A per fase.
Als ik dan een "Recommended AC wiring" document van SolarEdge volg, dan kom ik met vergelijking (7), met P = 2933, p = 1.68, L = 20 * 2 * 1/3, V = 230, Vmax = 230 * 2% uit op: (2933 * 1.68 * 13.33) / (230 * 4.6) = 62 mm^2 uit. Dat lijkt me veel te veel. Waarschijnlijk doe ik hier iets heel stoms verkeerd.
Als ik wiresizecalculator.net neem en invul op Voltage 230, Amperes 13.7, Three-Phase, Insulation 90 degrees, Copper, Raceway, 2%, Distance 66 feet kom ik op 12 AWG uit, wat neerkomt op 3.3 mm^2.
Als ik een calculator op een webshop gebruik, met 8800 W, 3-fase, 20 M kom ik met 2.5 mm^2 uit op een spanningsval van 3 volt, wat onder de 2% valt. Echter staat erbij dat "Deze waarde zou niet hoger moeten zijn dan 1,5 Volt om AC Voltage Outrange stroringen in de omvormer te voorkomen". Volgens de calculator moet elke ader 4.55 mm^2 zijn (beetje raar aan de calculator is wel dat 4.55 mm^2 een spanningsval van een volt geeft, en 4.54 mm^2 een spanningsval van 2 volt, met niets ertussen)
Enig idee wat wijsheid / waarheid hier is? En voor het geval een installateur hiermee komt: zou een 5-aderige kabel van 2,5 mm^2 in dit scenario acceptabel kunnen zijn, ook qua veiligheid?
Dan kom ik uit op 9,3*10-8 m2 ofwel :strip_icc():strip_exif()/u/1149061/crop5fe1095453bee_cropped.jpeg?f=community)
