[CM] Wall PC in Alu

[morris123]

Hoi allen,

Het is alweer 10 jaar geleden dat ik mijn laatste casemod heb gepost (https://gathering.tweakers.net/forum/list_messages/1653074), er zijn wat versies tussendoor geweest maar nu wil ik jullie allen presenteren met de nieuwste versie;

Watercooled wall-mount PC in aluminium

Deze post is het hele verslag van begin tot eind in foto's met onderschrift.
.
.
.

Design

Ik heb het design van de volledige PC inclusief componenten gemaakt in Onshape vóórdat ik ook maar een enkel onderdeel besteld had. Dit betekend dat ik voor de meeste brackets en hole placements uitgegaan ben van de PCI-SIG standaard en voor veel componenten de fabrikanten heb ge-emailed voor afmeting of dat ik foto's van de producten heb gebruikt om achter afmetingen te komen. Na ongeveer 2 maanden designwerk (ik had nog geen CAD ervaring) was dit het resultaat:

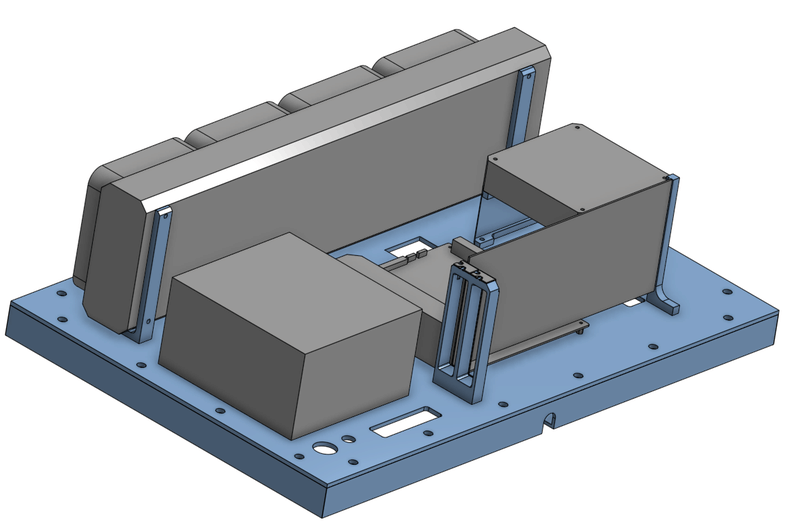

Bovenaanzicht (vooraanzicht zodra hij hangt) van de PC. Bovenin de radiator met fans, In het midden het moederboard (ITX) met GPU, rechts reservoir met pomp, links de PSU.


In blauw zijn de onderdelen die uit aluminium gemaakt gaan worden, in grijs de componenten van de build.


Alleen de baseplate.


Een hoop afmeting te zien in de sketch voor de baseplate.


De GPU steun waarin later de metalen bracket van de GPU wordt geschroeft. De openingen en plaatsing van alle gaten en cutouts zijn volgens de PCI-SIG standaard.


Dit is de andere kant van de steun waarin je links en rechts randjes zien waarin precies de GPU bracket past en daarom er strak in zit.


Hier heb ik bijvoorbeeld eerst de GPU bracket zelf gedesigned waardoor ik daarna de steun kon designen om er precies in te passen.


Dit is de steun voor de andere kant van de GPU, het kleine randje dat over de lengte van de steun loopt slot als alles goed gaat precies tussen de backplate en PCB van de GPU. Hierdoor wordt de backplate en dus de GPU over de volledige diepte ondersteund aan zowel de voorkant als achterkant.


Dit is een van de twee steunen die de radiator horizontaal laten hangen.


Dit is een van de twee steunen voor het reservoir. Aan de achterkant van het reservoir zit de pomp, dus er moet ruimte tussen de backplate en reservoir worden gemaakt voor de pomp. De cutout aan de bovenkant is zodat de mount van de pomp niet tegen de bracket komt.


Hier zie je de backplate met alle brackets zonder de componenten.

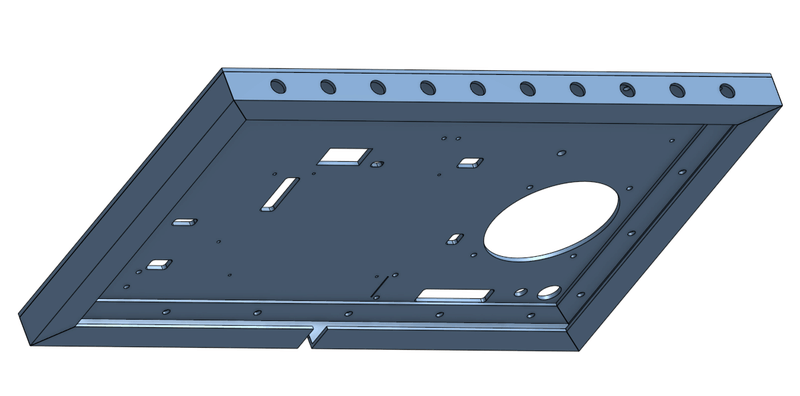

Dit is de achterkant waarin er rondom de backplate een U-profiel loopt wat zorgt voor ruimte achter de PC voor alle kabels en wat controllers. Het profiel doet eveneens dienst als een manier om de PC op te hangen. Dit wordt uiteraard ook allemaal in Aluminium. De gaten in het bovenste U-profiel zijn voor de luchtinlaat voor de PSU. De PSU komt met zijn fan richting de achterkant en moet lucht kunnen aanzuigen.
.
.
.

Prep

Onderdelen zijn besteld en het CNC werk is klaar.

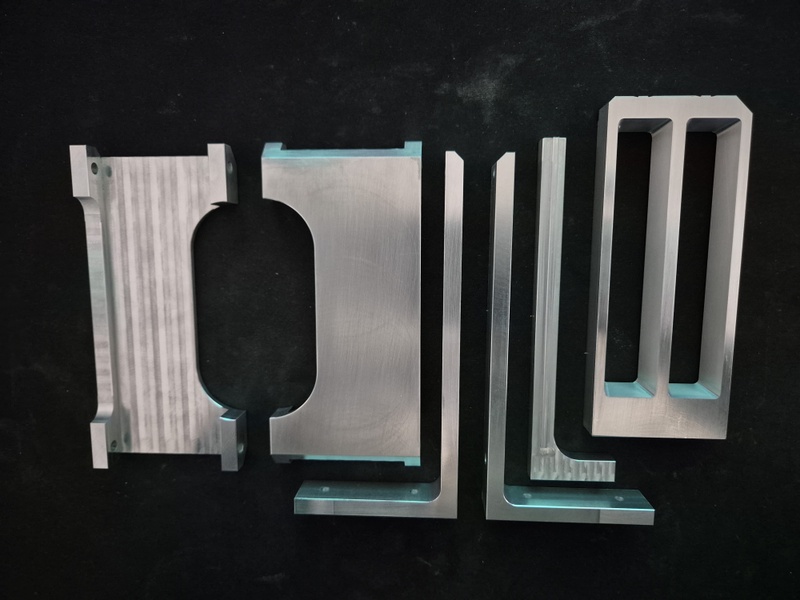

Alle brackets met CNC marks na wassen.

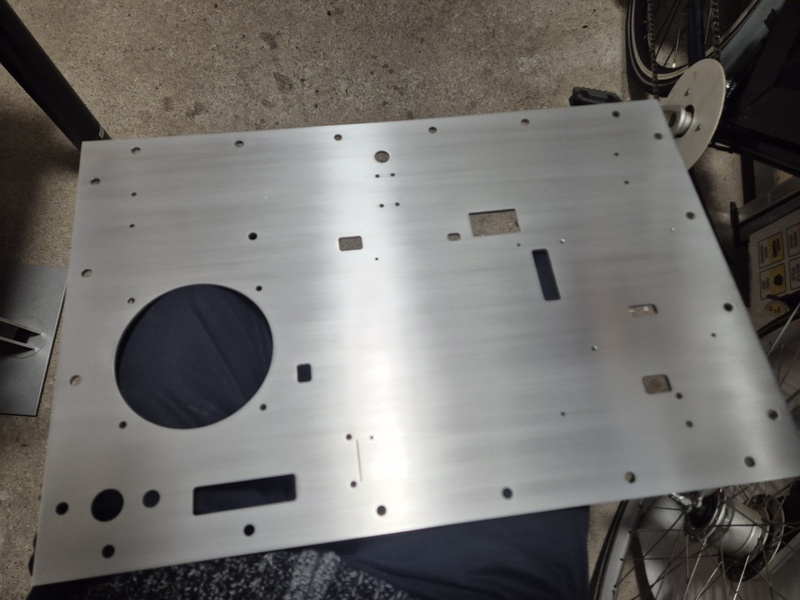

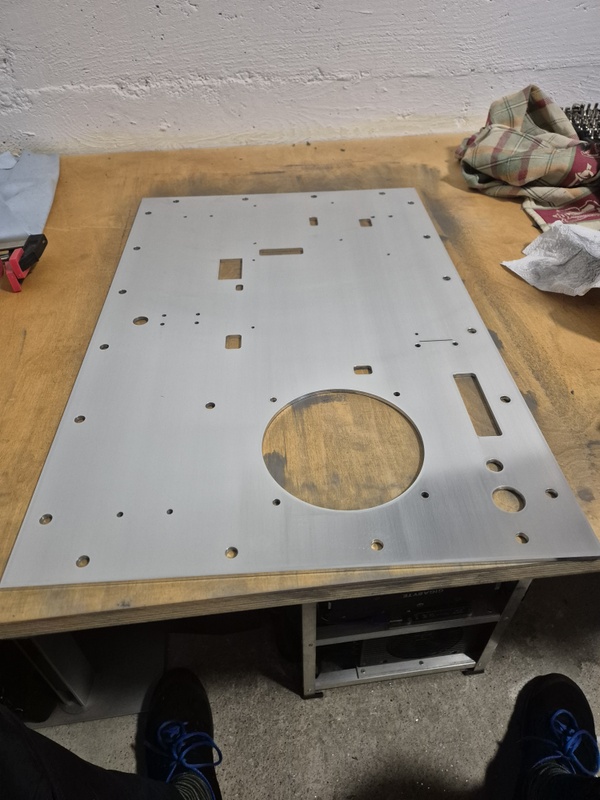

Backplate ook van de CNC.


Draad tappen in de meeste gaten (Veel verschillende maten en sommige amerekaanse draad).

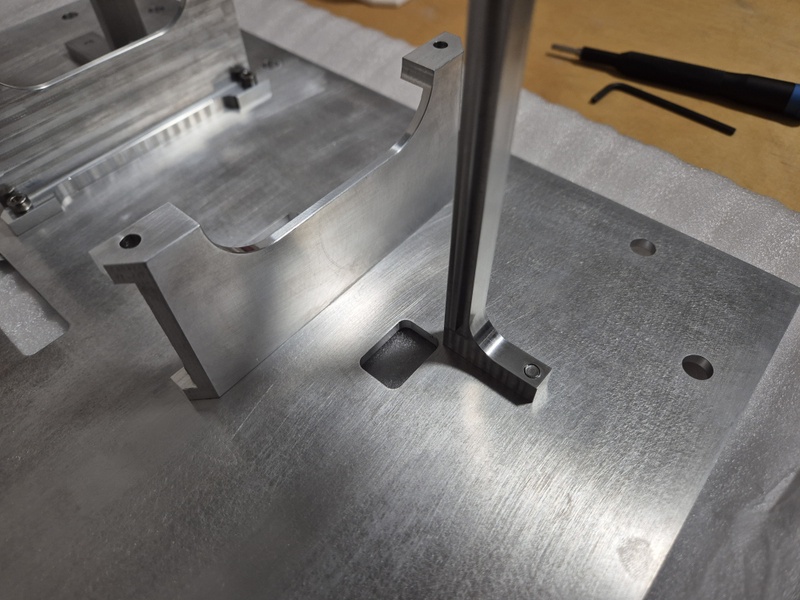

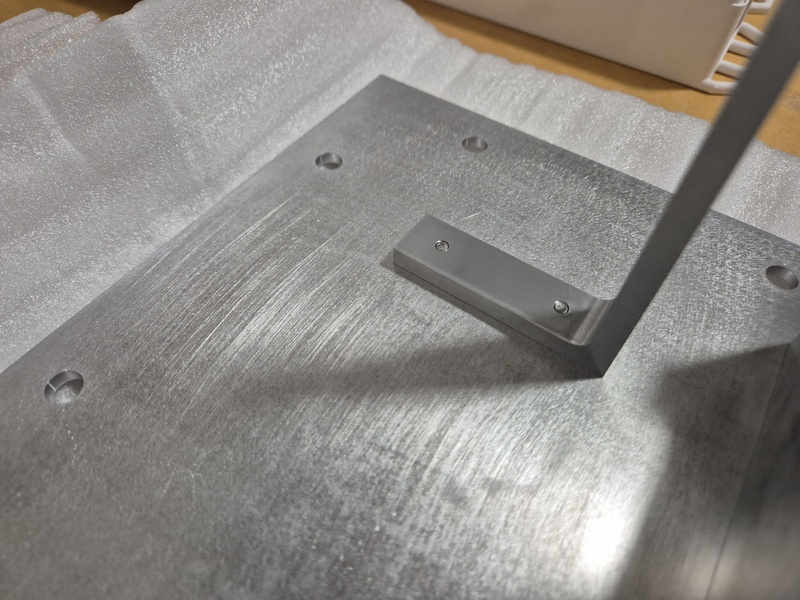

Test fit nadat alles getapt was.


GPU steun voor de voorkant.


GPU steun voor de achterkant en de steunen voor de reservoir/pomp combi.


Steun voor de radiator.

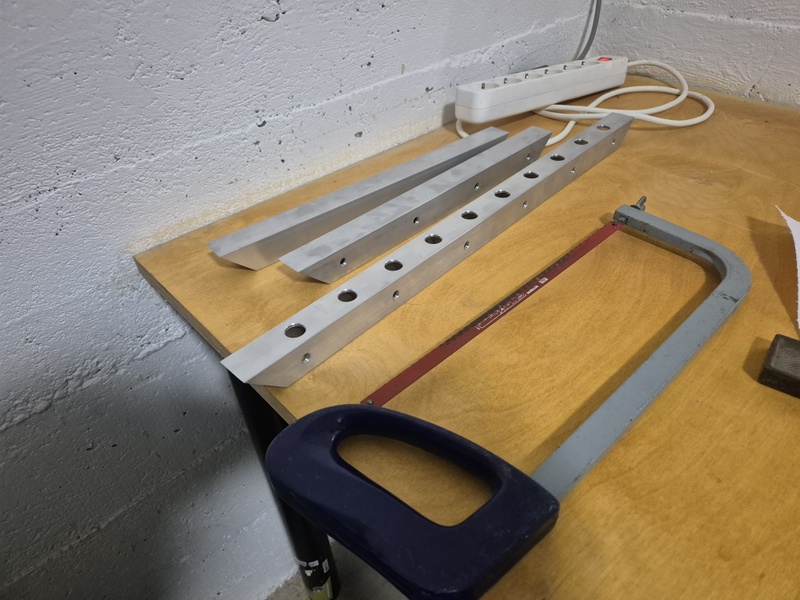

U-profiel op maat en verstek zagen.


Alle 4 de kanten.


Hier wordt de backplate dus tegenaan geschroeft.


Testfit, past redelijk goed.


Sleuf voor de kabels later en de gaten om het U-profiel vast te schroeven aan de backplate.


De luchtgaten voor de PSU en de rest van de mounting gaten.


En meer tapwerk.


Testfit met alle profiel vast aan de backplate.


Zit allemaal vrij strak.


En dan nu begint al het handschuurwerk. Ik zat nog te twijfelen tussen 800 grit linksonder, en een 800 grit met polish finish rechtsonder. Boven ongeschuurd.


Meer schuurwerk.

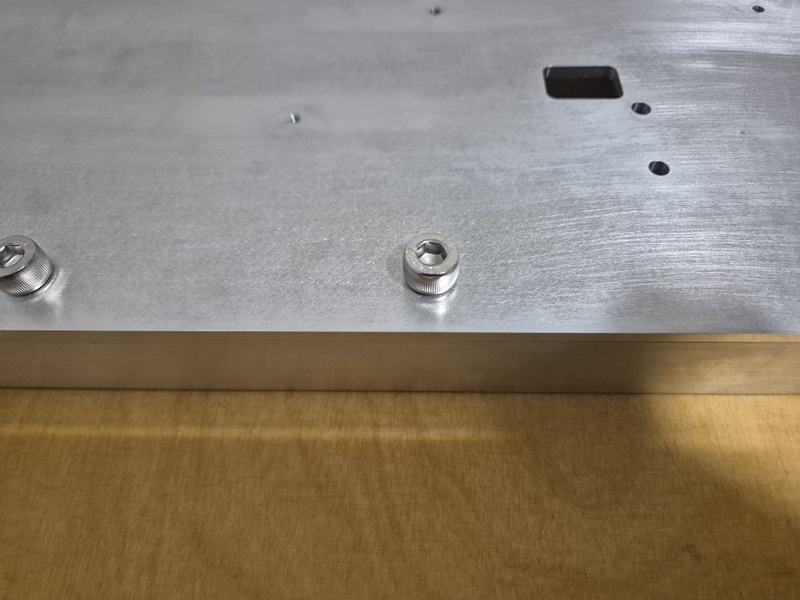

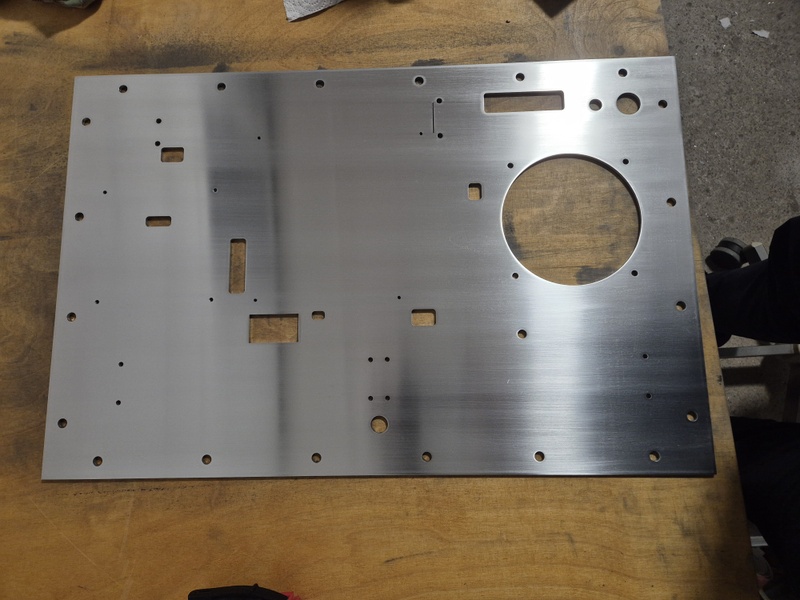

Eerste fase schuurwerk op de backplate.


Fijner grit.

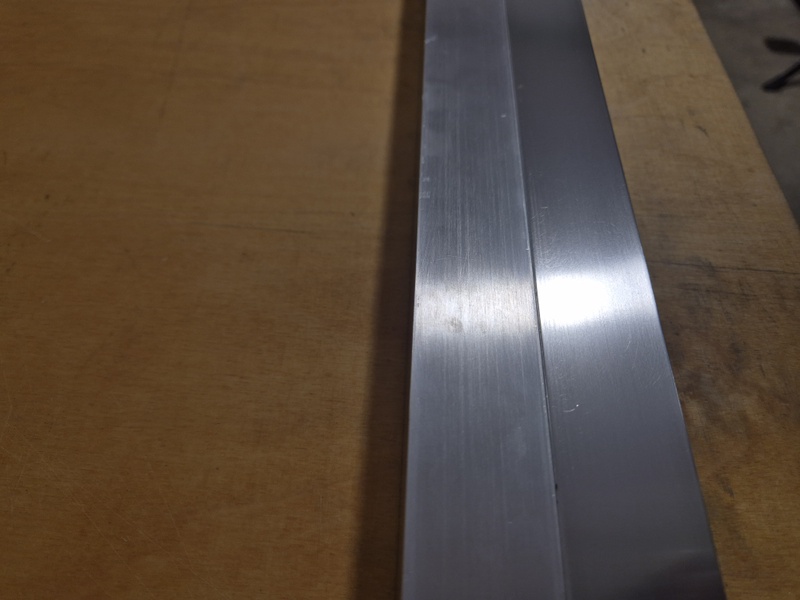

Nog fijner grit. Vond het te glimmend, dus ben teruggegaan naar 800 grit en geprobeerd heel precies in 1 richting te schuren.


Komt niet heel goed over in de foto, maar dit is heel uniform.


Alle brackets op dezelfde manier geschuurd, telkens 1 richting aangehouden, dit was veel werk.
.
.
.

Assembly

Nu beginnen we met de componenten vast te schroeven aan de case. Hopelijk past alles precies en volgen fabrikanten de regels en hebben ze goede toleranties (foreshadowing).


Alles staat klaar.


De brackets op de radiator geschroeft.


De fabrikant claimt dat de hoogste van de radiator 131mm is,aan de linkerkant was dit correct, aan de rechterkant was het 131,5mm. Dus ik heb een klein beetje van de radiator moeten verwijderen.

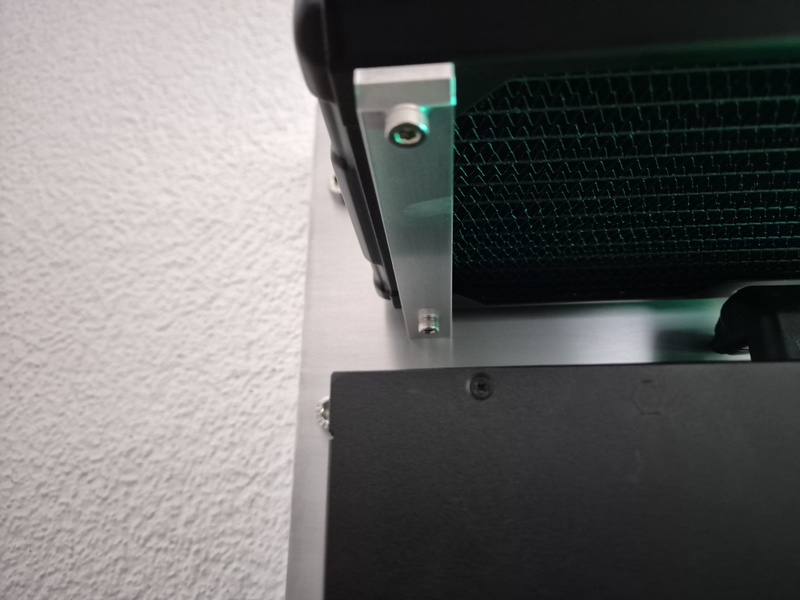

De radiator zit vast en staat exact recht.

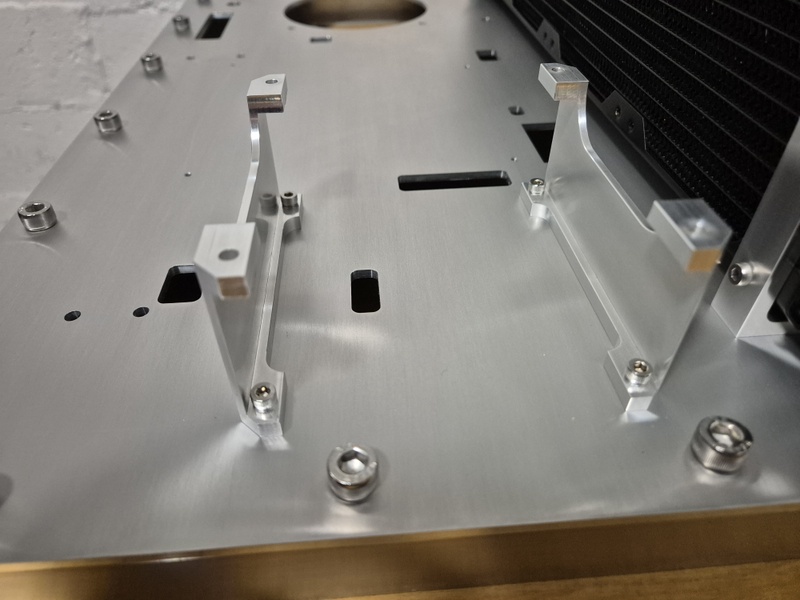

De steunen voor het reservoir zitten vast.


Reservoir zit vast.


Zeiaanzicht, het is bijna niet te ziet maar tussen het reservoir en de steun en de schoef die het reservoir vast zit en de steun zit een halve millimeter dik transparant silicone. Dit zodat vibraties van de pomp hopelijk niet de backplate ingaan.


GPU steunen zitten vast.

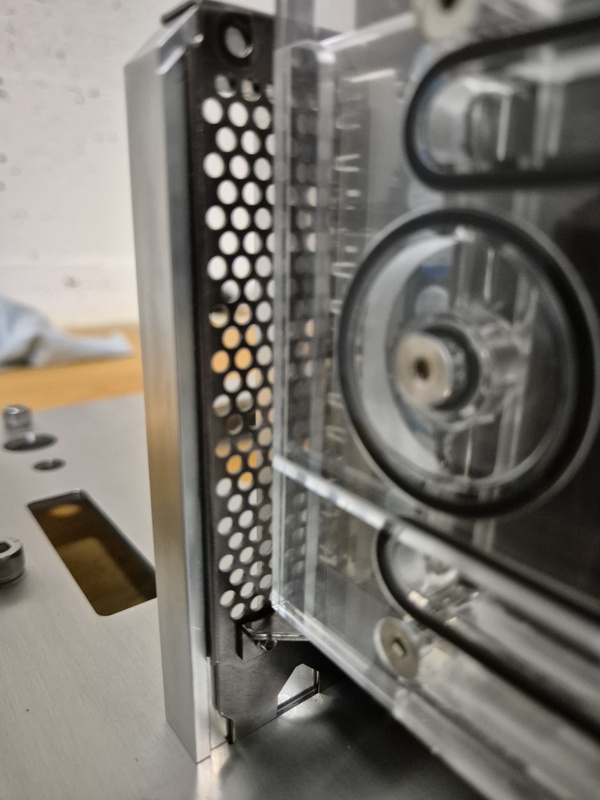

Hier zie je de brass post voor het moederboard en direct naast de GPU steun de slot waarin de GPU bracket gaat later.


CPU in het moederboard.

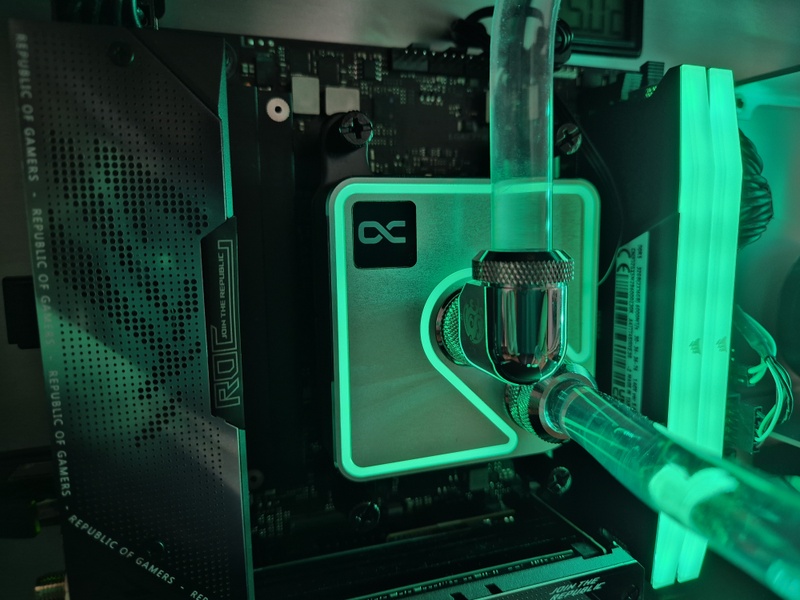

Waterblok op de CPU.

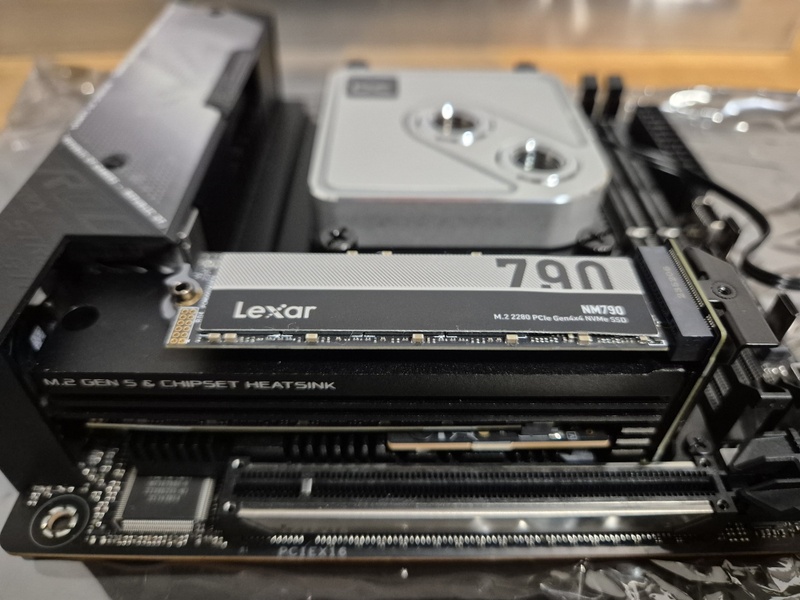

2 M.2 NVME SSDs van 4TB boven elkaar op dit moederboard.


I/O bracket van het moederboard eraf gehaalt en de koeling voor de SSD aan het preppen.


Hmm, welke kleur schroefjes nemen we.


Moederboard zit erin. Twee kleine probleempjes...

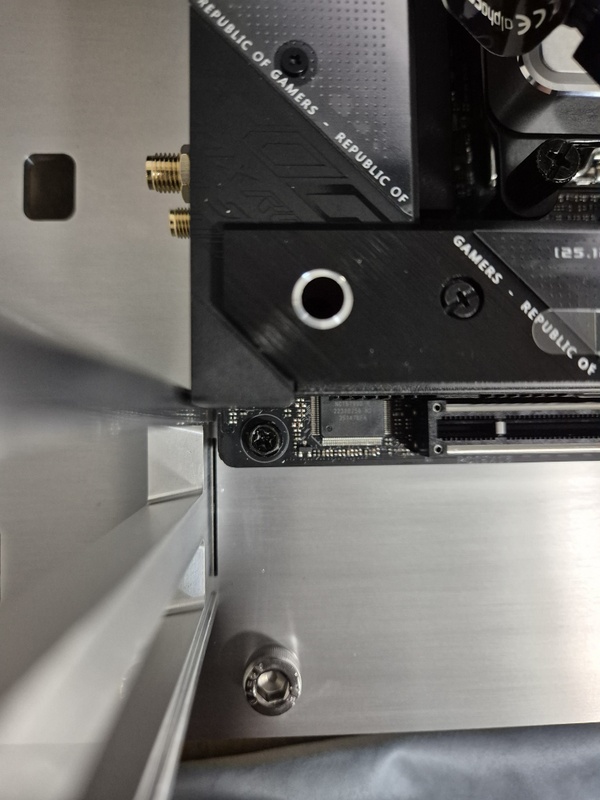

Het plastic van de I/O sectie van het moederboard wat uitsteekt zodat het eindigt naast mijn GPU bracket is niet volgens de PCI-SIG regels. Mijn bracket start exact in de No-go zone, en de fabrikant heeft helaas niet de regels gevolgd en de plastic cover steekt uit in de No-go zone.


Linksboven naast de EPS connector steekt ook nog een stuk plastic uit wat ook nog volgens de specificaties mag. Dat betekend maar 1 ding...


Dremel tijd.


Nu is het goed, niet heel mooi, maar daar komt straks de GPU tegenaan, dus zie je niks van.


De andere kant blijft wel een klein beejte zichtbaar dus die heb ik iets beter afgewerkt.

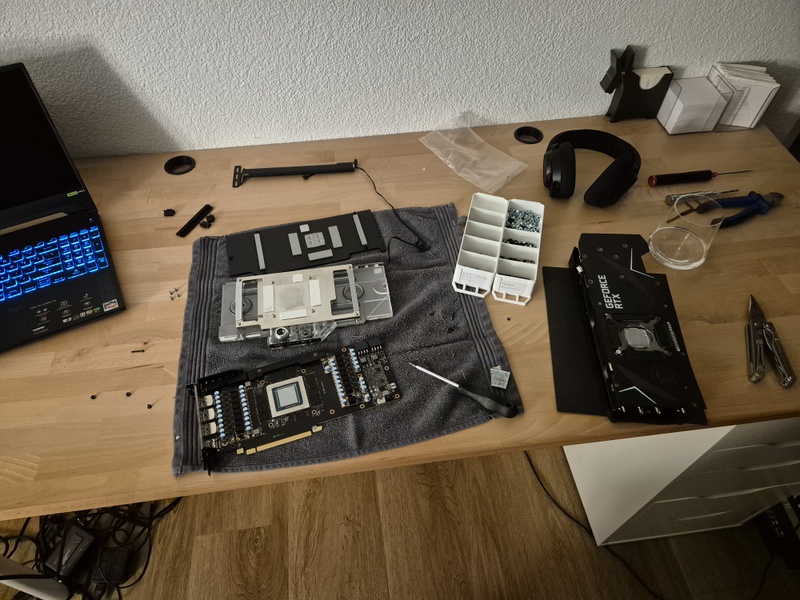

Nieuwe thermal paste op de GPU gedaan, hij is alweer een paar jaar oud dus was een goed moment om het nu te doen.


GPU zit erin en past!


De steun aan de achterkant zit perfect.


Het randje haakt precies achter de backplate en ondersteund zo de hele diepte van de GPU.

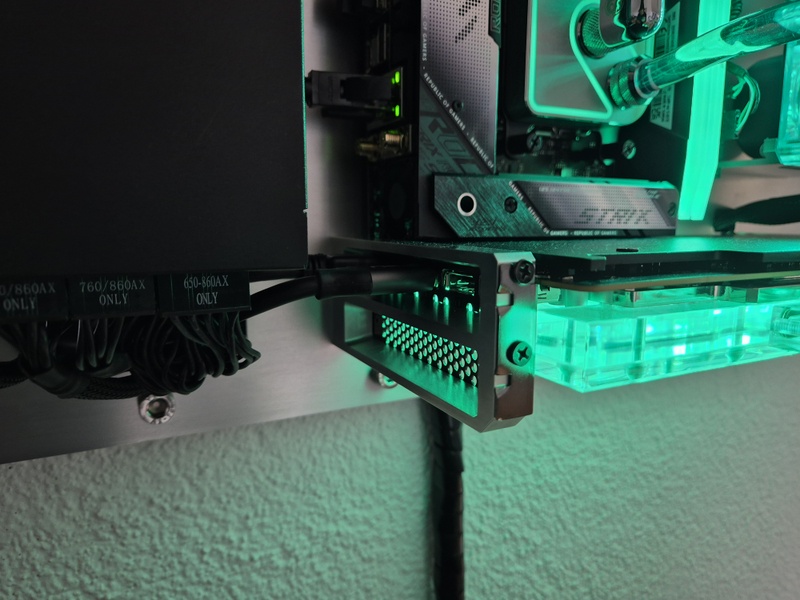

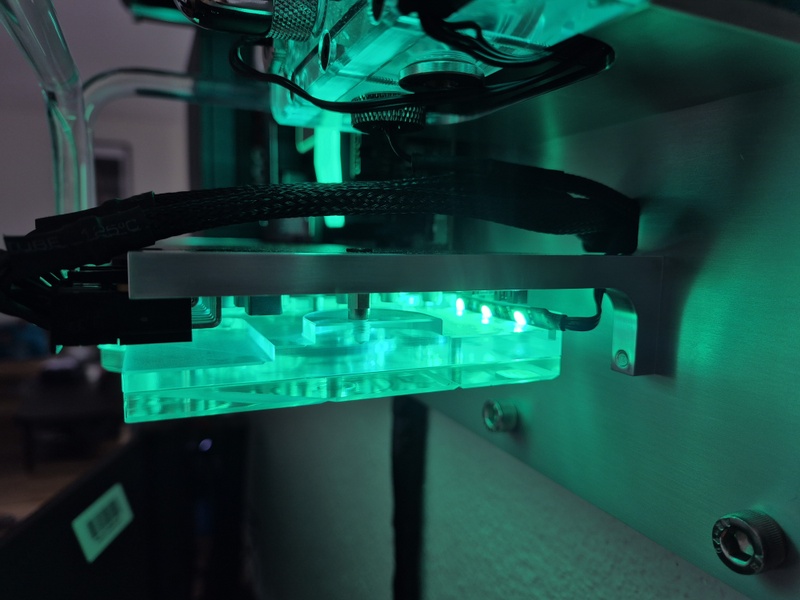

De GPU bracket aan de voorkant slot precies in de GPU steun, een beide kanten zit de bracket daardoor vast en de onderkant steekt door de backplate heen.


Schroefjes pasten ook precies. De kleine V vormige slots die je eerder zag in de GPU steun volgen de PCI-SIG standaard en je ziet dat de de GPU bracket ook precies die vorm aaneemt.

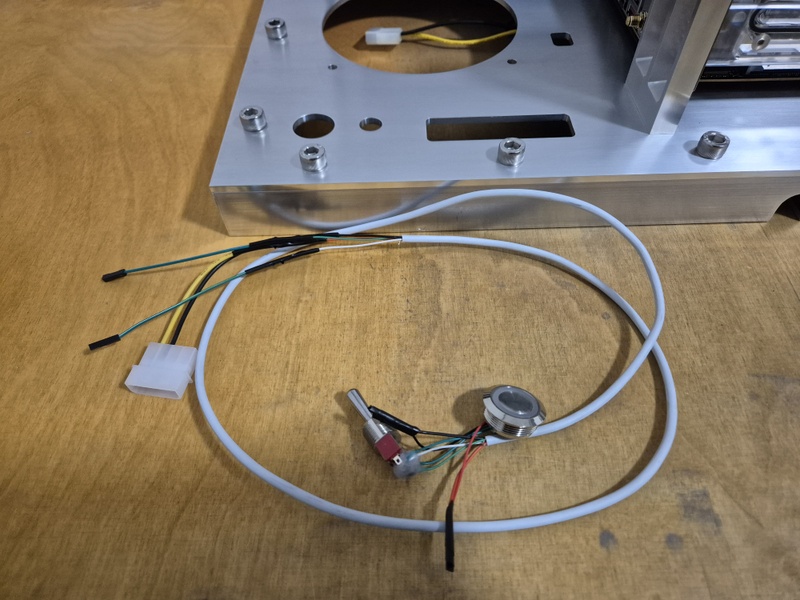

Dit kabeltje gemakt voor de aan/uit knop van de PC. Aan de ene kant 2 schalelaars, een flip switch en een momentary switch. Aan de andere kant 2 pin connectors voor de moederboard powerswitch pins en een molex connector voor de LEDs in de momentary switch. Het idee is dat je de flipswitch omhaalt en dat activeert de momentary switch, die je vervolgens indrukt om de pc te starten (vond ik gewoon grappig).


Switches zijn ingebouwd.


Nu gaat de PSU erin.

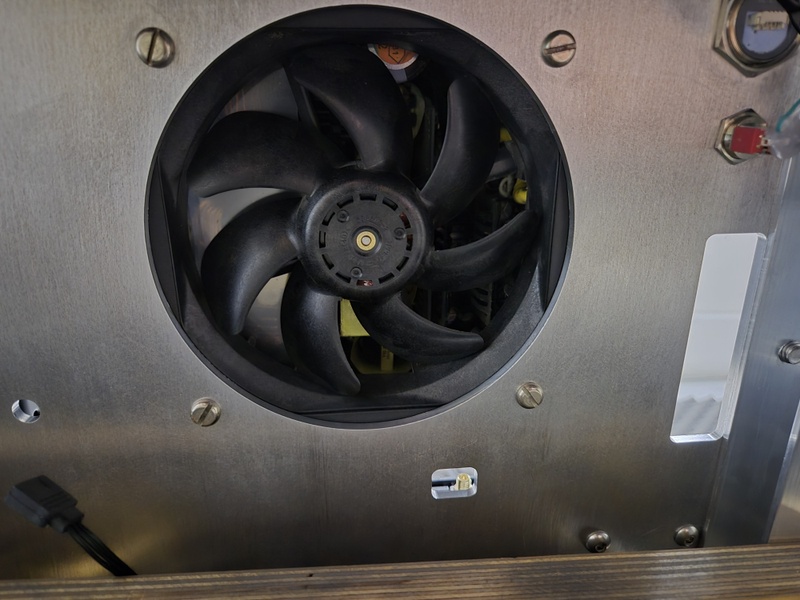

De ventilator van de PSU wijst naar achter (daarom de gaten in het U-profiel) en zit vast met 4 schroeven die de fan van de PSU vasthouden en daarmee ook de PSU zelf.


RAM in het moederboard.

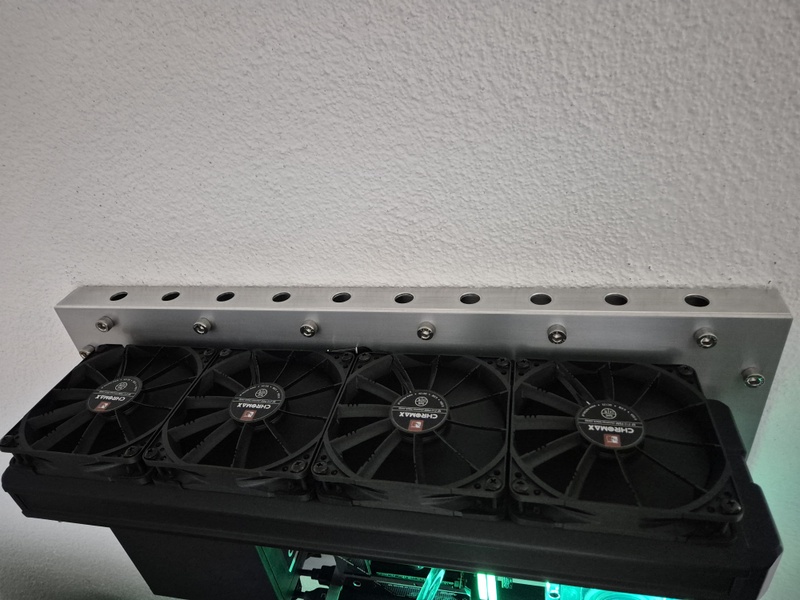

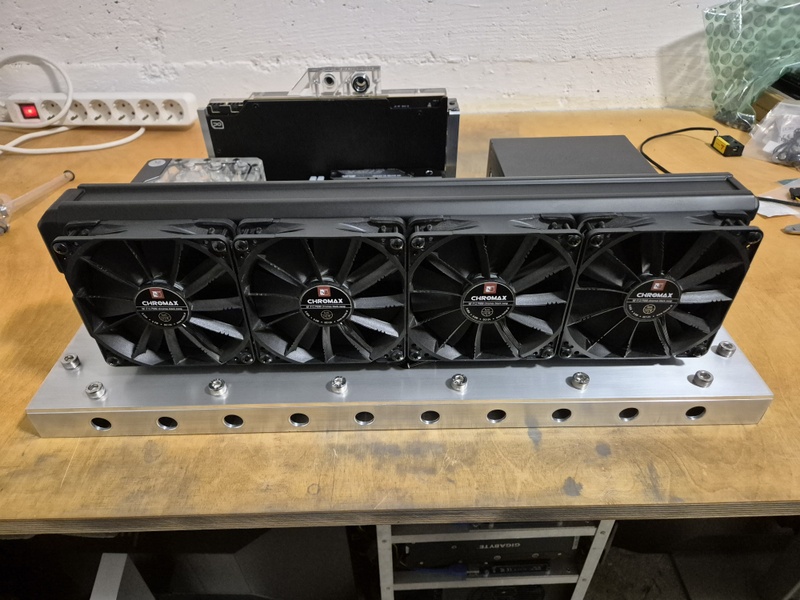

Ventilatoren op de radiator.

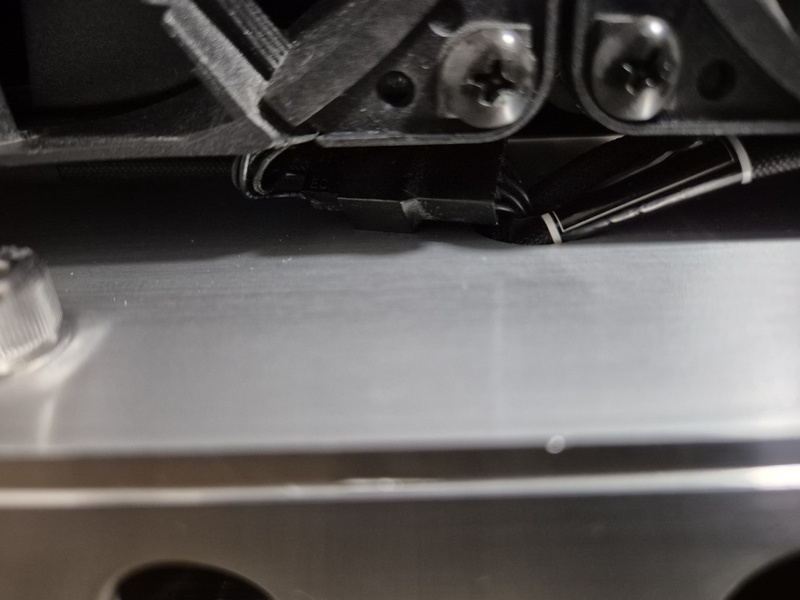

De fan kabeltjes verdwijnen netjes onder de fans dus daar zie je niks meer van.


Dan wordt het tijd om de hardline waterkoeling pijpen te gaan maken. Goede voorbereiding is essentieel om netjes de PETG buizen te kunnen buigen. Dus ik ben begonnen met een mal te designen waarmee ik heel precies 90 graden bochten kan buigen van verschillende radiussen.


De mal printen.


De sleuven een beetje opgeschuurd zodat de pijp netjes blijft tijdens het buigen.


En nu ik toch bezig ben, ook maar gelijk een malletje gedesigned om de pijpjes netjes te kunnen afzagen.


Deze houd de pijp strak vast en de gleuf zorgt ervoor dat je recht zaagt.


Eerste stukje pijp zit erin van de GPU naar het reservoir. Ik had mazzel want deze heb ik overgezet van een andere build en hoefde ik dus niet opnieuw te maken.


2de stukje pijp, van de pomp naar de radiator.


3de stuk pijp van de radiator naar de CPU en 4de stukje pijp van de CPU naar de GPU, die zaten niiet precies in lijn dus er zit een stapje in zoals in deze:


Een kleine verspringing om op de juiste hoogte te komen en een 90 graden bocht. Deze is van de radiator naar de CPU.


Van de bovenkant zie je de verspringing bijna niet.

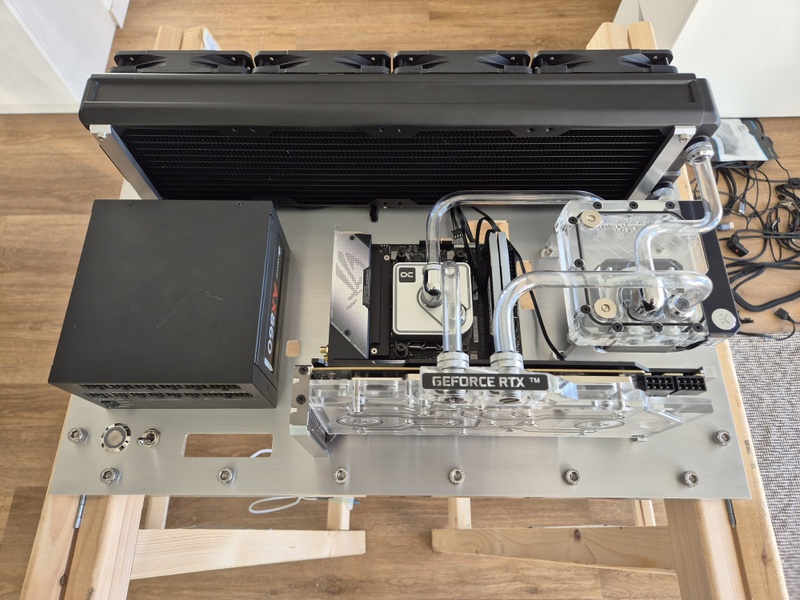

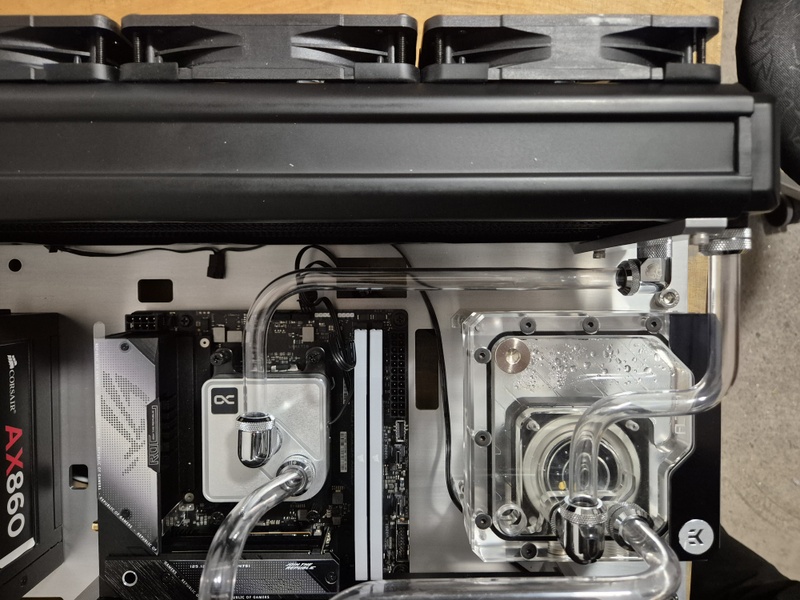

Alle pijpjes klaar.


TIjd om aan de bekabeling te beginnen.

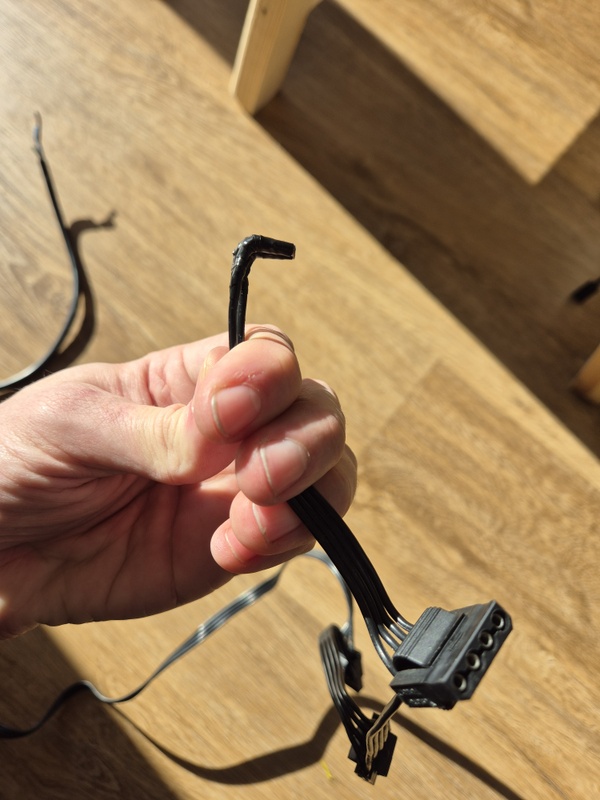

Moest helaas een 90 graden molex maken voor de Quadro.


Dit is de Quadro controller die aan de achterkant van de backplate zit. Deze meet de watertemperatuur en stuurt daarmee de fans van de radiator aan met een custom fanproefiel. Links zie je ook de achterkant van de temperatuurdisplay. Die heeft zijn eigen watertermperatuursensor.


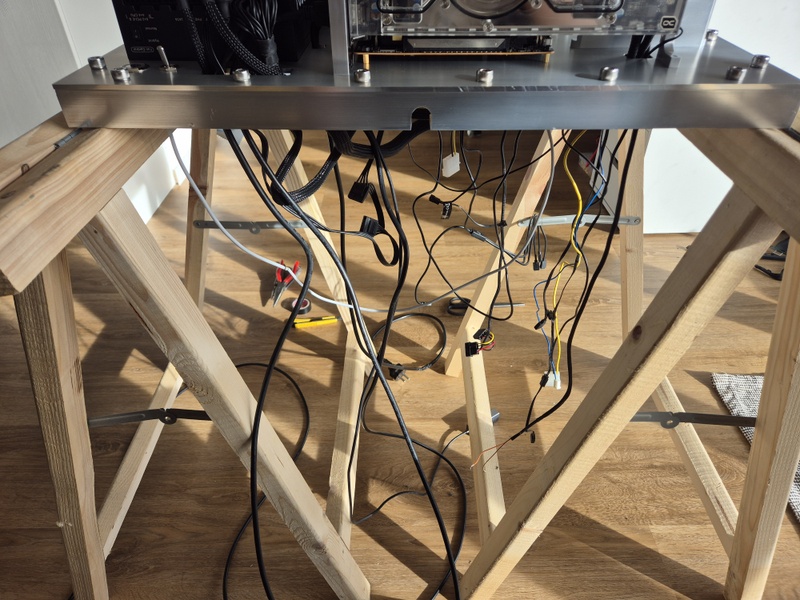

Hangen al een hoop kabeltjes uit.


Alle kabels vastegmaakt met van die klitteband strips die je kan plakken. De kabels die uiteindelijk uit de PC komen zijn; stroom, ethernet, 1x USB hub, displayport en HDMI.


De kabels van de PSU en erachter de HDMI en DP kabels naar de GPU.


De stroomkabels voor de GPU en een van de 2 watertermperatuursensorkabels.


Links naast het moederboard de ehternet en USB hub kabel, linksboven het meoderboard de EPS kabel, midden boven de RGB kabels, aan de rechetrkant van het moederboard de 24pin kabel en de interne USB header voor de Quadro en de 2 pins voor de aan/uit knop.


De stroomkabel voor de PSU.


Het temperatuurdisplayscherm voor de watertemperatuur bovenin.


Aan de muur. Kijken of hij waterpas hangt en strak tegen de muur zit.


Van de andere kant.

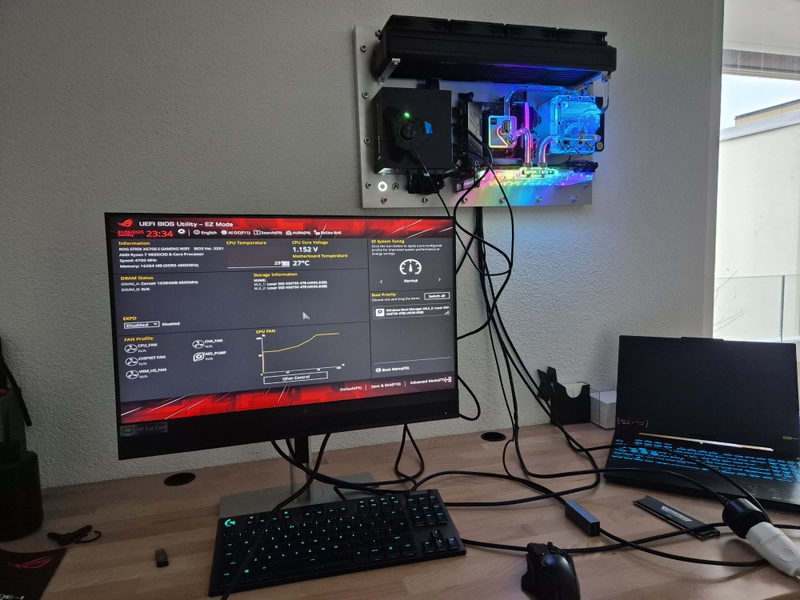

Vloeistof in de loop, BIOS flashen, checken of alles werkt voordat ik alles netjes aansluit.

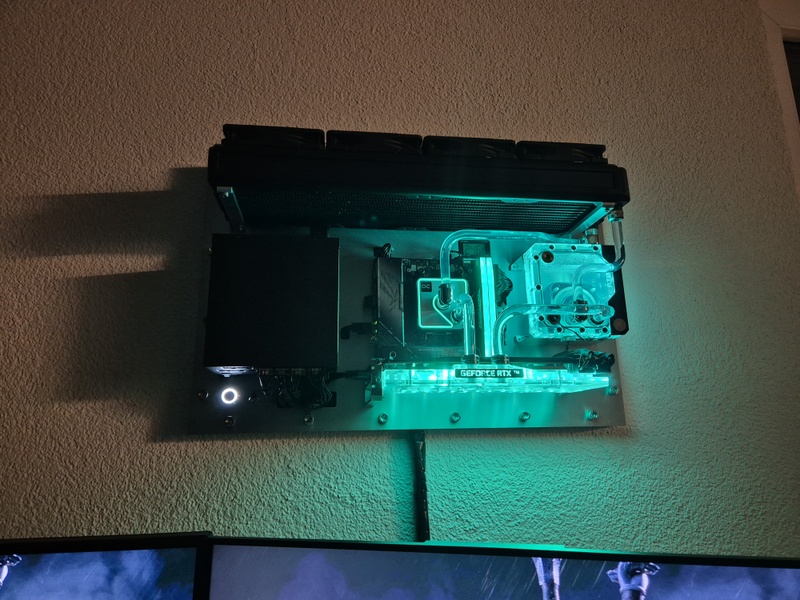

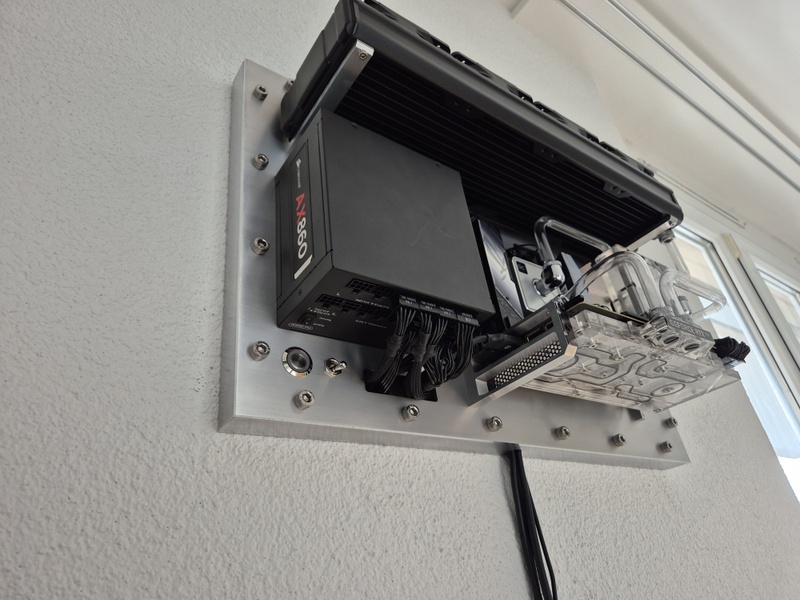

Het hangt!
.
.
.

Glamour

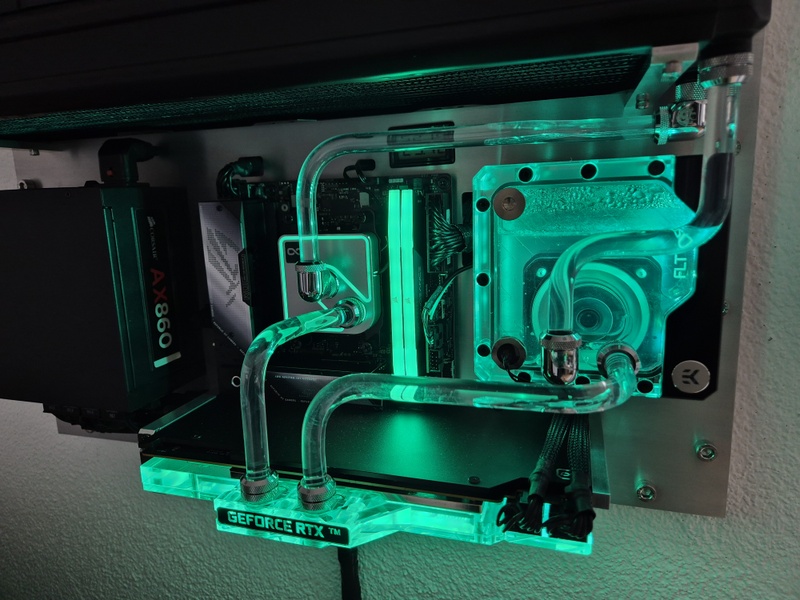

Nu dan alle foto's van het eindproduct;

































.
.
.

Specs

PC:
- Corsair AX860 PSU
- ASUS ROG Strix X670E-I Gaming WiFi
- AMD Ryzen 9800X3D
- Corsair Vengeance RGB 32GB 6000MhZ CAS 30
- MSI Geforce RTX 3080 Ti Ventus X3
- 2x Lexar 4TB M.2 NVME NM790 in RAID 1
- 4x Noctua NF-F12 PWM Chromax fans

Watercooling
- Aqua Computer Quadro PWM controller
- Alphacool Eisblock Aurora Plexi GPX-N RTX 3080 Ventus
- EK-Quantum Kinetic FLT 120 D5 D-RGB - Plexi
- Alphacool Core 1 (Aurora Silver)
- Black Ice Nemesis Radiator GTX 480 - Black
- EK-HD PETG Tube 10/12mm
- Bitspower fittings
- Alphacool Tec Protect 2 Clear
- XSPC Temperature display
.
.
.

Tot slot

Ik hoop dat je hebt genoten van dit fotoverslag. Het was een hoop werk en ik ben erg blij met het resultaat. Als je vragen over de build, het process, de performance, of whatever, stel ze gerust.
