Watermeter uitlezen

[19roland70]

Vandaag is mijn water meter omgewisseld .

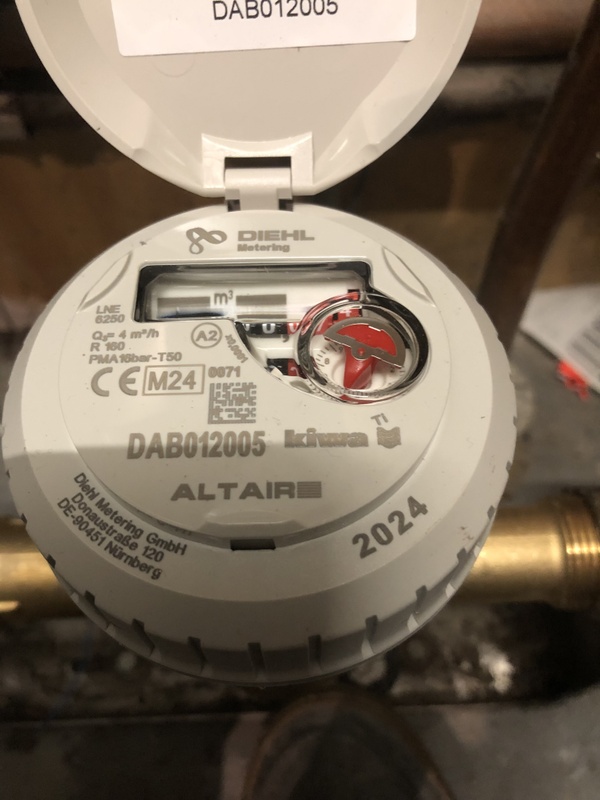

Ik heb nu een Diehl (zie foto)
De vorige was een Elster met een reedkontakt ,deze las ik uit in HA.
Nu heb ik bij de nieuwe meter geen idee hoe deze uitgelezen kan worden en of dit ook met een reedkontakt kan.

[MzKzM73]

Lijkt iets van metaal op het wieltje te zitten dus een inductieve sensor wellicht?
Genoeg knutselaars die zoiets al een hebben gemaakt. Linkje naar wat voorbeelden: https://www.ztatz.nl/p1-monitor-watermeter/

[pistole]

Even google levert mij deze link op: https://www.homewizard.co..._dx_O-04oFkRoC2noQAvD_BwE

Dus hij gebruikt het reflectieve wieltje. Hiervoor zijn ook open source oplossingen te vinden.

[Ben(V)]

Je kunt ook zoiets kopen en achter de watermeter monteren.

https://nl.aliexpress.com/item/1005007272043498.html

[ Voor 16% gewijzigd door Ben(V) op 28-01-2025 09:09 ]

[Poenzkie]

Ik gebruik al een tijdje deze: https://smartgateways.nl/product/slimme-watermeter-gateway/

Het contactje goed krijgen is wel even wat gepriegel

[MJV]

Ik heb deze ooit gebouwd, en dat werkt prima.

https://www.pieterbrinkma...t-and-a-proximity-sensor/

[MauriceQ]

pistole schreef op maandag 27 januari 2025 @ 20:53:
Even google levert mij deze link op: https://www.homewizard.co..._dx_O-04oFkRoC2noQAvD_BwE

Dus hij gebruikt het reflectieve wieltje. Hiervoor zijn ook open source oplossingen te vinden.

Heb deze al geruime tijd en werkt prima, aanrader.

[LordSinclair]

Ik gebruik zelf het DIY idee van https://s0tool.nl/diyorbuy.html

Paar onderdelen solderen, programmeren (via die website) en klaar. Volgens die site wordt jouw type meter ook ondersteunt.

[ Voor 14% gewijzigd door LordSinclair op 28-01-2025 11:43 ]

[CappieL]

Heb ook de Watermeter à la Pieter Brinkman.

[DaTimMan]

MauriceQ schreef op dinsdag 28 januari 2025 @ 11:34:
[...]


Heb deze al geruime tijd en werkt prima, aanrader.

Ik heb deze ook al een tijdje en werkt erg goed. Ik kon zelfs de stand aflezen zonder de module te demonteren. dat is 1 keer per jaar wel handig

[Raven]

Buiten de inductieve sensor (leverde hier veel false positives op) zou een digitaal kompas ook een mogelijke optie kunnen zijn, zie Analoge meter uitlezen met een Arduino/Raspberry Pi , wil je met tekstherkenning aan de gang dan zou je naar https://github.com/jomjol/AI-on-the-edge-device kunnen kijken

[ Voor 6% gewijzigd door Raven op 28-01-2025 17:33 ]

[19roland70]

Raven schreef op dinsdag 28 januari 2025 @ 17:33:
Buiten de inductieve sensor (leverde hier veel false positives op) zou een digitaal kompas ook een mogelijke optie kunnen zijn, zie Analoge meter uitlezen met een Arduino/Raspberry Pi , wil je met tekstherkenning aan de gang dan zou je naar https://github.com/jomjol/AI-on-the-edge-device kunnen kijken

Die met die reflectiesluis heb ik ook ooit gehad ongeveer 10 jaar geleden, werkte toen perfect maar daar was het halve rondje helemaal van metaal.
Weet niet of deze op mijn meter werkt.

[Antonl91]

Zelf geen ervaring mee, maar is de watermeter van homewizard niks?

https://www.homewizard.com/nl/shop/wi-fi-watermeter/

Leest jouw analoge watermeter uit

Met de adapter plaats je de Watermeter binnen 2 minuten op de meeste bestaande Zenner, Sensus, Itron, Actaris, Hidroconta, Schlumberger, Elster, Honeywell, Maddalena MVM, DH Metering en Diehl Metering analoge watermeters. Klik de Watermeter in de bijgeleverde adapter, verbind met wifi en klaar.

[RobIII]

Ik gebruik zelf "AI on the Edge", die @Raven ook al aanhaalde en dat, moet ik zeggen, werkt perfect. 3D printed mountje, ESP32Cam van een paar euri erop en gaan.

[ Voor 21% gewijzigd door RobIII op 01-02-2025 10:30 ]

[Raven]

@RobIII Wat gebruik je voor verlichting, de ingebouwde flash of externe oplossing?

[RobIII]

Raven schreef op zaterdag 1 februari 2025 @ 10:30:
@RobIII Wat gebruik je voor verlichting, de ingebouwde flash of externe oplossing?

Ingebouwde flash. Behalve dat ik soms even 't "armpje" moet bijstellen (van de winter waren de schroeven wat los door de kou waardoor de camera niet meer helemaal goed uitgelijnd was) heb ik eigenlijk weinig te klagen. En er zijn zat schroefloze betere alternatieven (a-la zoiets), dus ook daar hoef je 't niet voor te laten.

[ Voor 11% gewijzigd door RobIII op 01-02-2025 10:33 ]

[emielbf]

ik gebruik een inductieve sensor en al diverse yaml's van esphome geprobeerd, maar allemaal geven ze te veel pulsen en dus teveel water. De sensor zit pal boven het draaiend wieltje en geeft dus meer dan 1 puls per rotatie. Wat zou er mis kunnen gaan?

laatste esphome yaml:

code:

sensor:
  - platform: pulse_meter
    pin: GPIO4  # Change this to the actual GPIO pin your sensor is connected to
    name: "Water Flow Rate"
    unit_of_measurement: "L/min"
    accuracy_decimals: 2
    state_class: "measurement"
    filters:
      - multiply: 1  # Adjust based on your meter's pulses per liter
      - debounce: 100ms
    total:
      name: "Total Water Usage"
      unit_of_measurement: "L"
      accuracy_decimals: 2
      state_class: "total_increasing"

[Verwijderd]

https://smart-stuff.nl/product/p1-dongle-watermeter/

Heb de voorganger, met de watermeter toevoeging. Werkt al jaren prima. Zit met klittenband geklemd op de watermeter boven het rode ding wat tikt.

[Reptile209]

emielbf schreef op woensdag 12 februari 2025 @ 07:01:
ik gebruik een inductieve sensor en al diverse yaml's van esphome geprobeerd, maar allemaal geven ze te veel pulsen en dus teveel water. De sensor zit pal boven het draaiend wieltje en geeft dus meer dan 1 puls per rotatie. Wat zou er mis kunnen gaan?

laatste esphome yaml:

code:

sensor:
  - platform: pulse_meter
    pin: GPIO4  # Change this to the actual GPIO pin your sensor is connected to
    name: "Water Flow Rate"
    unit_of_measurement: "L/min"
    accuracy_decimals: 2
    state_class: "measurement"
    filters:
      - multiply: 1  # Adjust based on your meter's pulses per liter
      - debounce: 100ms
    total:
      name: "Total Water Usage"
      unit_of_measurement: "L"
      accuracy_decimals: 2
      state_class: "total_increasing"

Tap 10 liter water en kijk hoeveel pulsen er gemeten worden. Pas de "multiply" aan, zodat die klopt met het aantal pulsen per liter.

Voorbeeld: 10 liter = 40 pulsen, dus 4 pulsen per liter. Dan is je multiply 0.25 (of 4, dat moet je even uitproberen want de comment is niet heel helder). Vervolgens tap je nog een paar liter en kijk je of dat goed geregistreerd wordt.

[KabouterSuper]

RobIII schreef op zaterdag 1 februari 2025 @ 10:26:
Ik gebruik zelf "AI on the Edge", die @Raven ook al aanhaalde en dat, moet ik zeggen, werkt perfect. 3D printed mountje, ESP32Cam van een paar euri erop en gaan.

Raven schreef op zaterdag 1 februari 2025 @ 10:30:
@RobIII Wat gebruik je voor verlichting, de ingebouwde flash of externe oplossing?

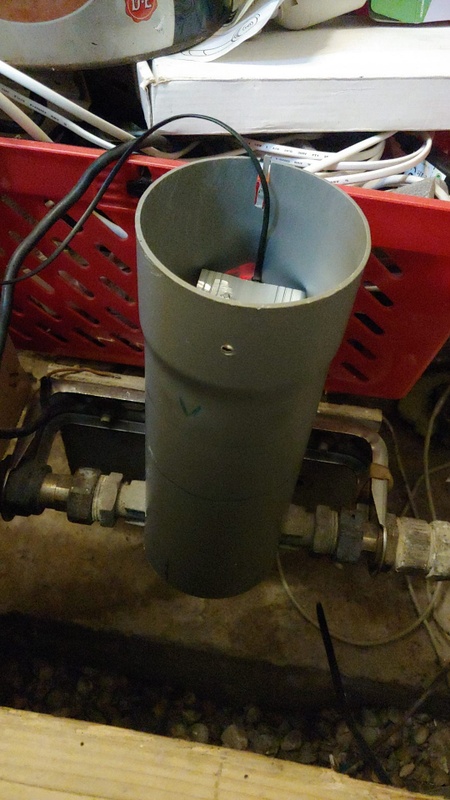

Ik heb deze ook zelf gebouwd. Ik heb geen 3d print gemaakt, maar een pvc buis met een fohn in de goede vorm gekneed. Het dekseltje is nog intact trouwens. Ik gebruik de ingebouwde led. Ik vind het ideaal. Mijn kinderen vinden het minder leuk dat ik kan zien hoe lang ze douchen.

[ Voor 16% gewijzigd door KabouterSuper op 12-02-2025 11:16 ]

[Gizz]

We hebben een topic met ruim 600 posts over het uitlezen van watermeters. Van zelfbouw tot kant-en-klare producten: Is deze watermeter uitleesbaar?
