Geluid circulatiepompen warmtepomp

[Hafra]

Sinds december 24 hebben we een all electric weheat sparrow warmtepomp. Hij lijkt te doen wat hij moet doen (hoewel ik de plaatjes in de app nog niet doorgrond wanneer en waarom hij aan gaat), maar binnen hebben we behoorlijk last van een irritant zoemend/brommend geluid. Installateur heeft al gekeken, het is niet de pomp op het dak (had compressor laag gezet). Het lijken eerder de (Wilo) circulatiepompen te zijn (hebben er 2, 1 voor verwarming, 1 voor SWW; deze pompen zouden juist geluidsarm zijn). Het geluid is ene keer constant, andere keer op en afgaand. Het is niet zozeer het aantal decibel, maar eerder de toonhoogte die het irritant maakt en waar we s nachts van wakker worden. Installateur heeft al isolatie tussen leidingen zitten. we voelen geen trillingen in buizen of pompen. pompen zijn aan gipsblokken binnenmuur vastgezet waarbij rubbers zijn geplaatst.
pompen, binnenunit en buffer en boilervat staan in afgesloten ruimte op zolder (2e verdieping), maar geluid is met dichte deur op slaapkamers op 2e en 1e verdieping nog goed hoorbaar. Als het s avonds stil is, hoor je het ook direct bij binnenkomst door voordeur.

We hadden de weheat oa gekozen omdat warmtepomp weinig geluid zou maken (dat klopt voor de buitenunit), maar binnen zijn we naarstig op zoek naar oorzaak en mogelijke maatregelen

Herkent iemand dit? Kan het resonantie zijn of fungeert er iets als klankkast?

[Jim423]

Kun je deze Wilo pompen uitzetten en weer luisteren?

[Krissiejj]

Waarschijnlijk je snelheid van het water, een warmtepomp stuurt zijn water vele malen sneller door je installatie heen. Dit kan wel 3x zo snel zijn dan een normale ketel.

[Hafra]

Jim423 schreef op zaterdag 11 januari 2025 @ 20:39:
Kun je deze Wilo pompen uitzetten en weer luisteren?

actief weet ik niet, maar in standby gaan ze uit en dan is het heerlijk rustig. Er zit ook verschil in geluid afhankelijk van welke pomp draait

[Hafra]

Krissiejj schreef op zondag 12 januari 2025 @ 08:58:
Waarschijnlijk je snelheid van het water, een warmtepomp stuurt zijn water vele malen sneller door je installatie heen. Dit kan wel 3x zo snel zijn dan een normale ketel.

als dat zo is, kan je daar dan iets aan doen? of hoe kan ik dat uitproberen?

[bananasplit]

Je kunt aan het geluid horen of het stroming geluid is of gebrom wat een pomp kan veroorzaken.

Stroming geluid kun alleen maar verlagen door de pomp snelheid te verlagen.

Als het de pomp is kan met de ophanging te maken hebben waardoor het gebrom van de pomp versterkt wordt door de constructie waar hij aan hangt.
Dat is op te lossen door de ophanging te dempen met rubber blokken of zelfs veren.

[dunklefaser]

@Hafra De WeHeat sparrow is toch een monobloc?
Daar zit sowieso een circulatiepomp in - en dan nog 2 extra circulatiepompen?

Heb je misschien een parallel buffervat en heeft het sww gedeelte een circulatieleiding?

[bananasplit]

Als er zoals @dunklefaser zegt in dat momobloc ook een pomp zit, dan kan daar je probleem zitten.
Twee pompen in een circuit kunnen elkaar tegen werken en zo geluid veroorzaken.

[Hafra]

dunklefaser schreef op zondag 12 januari 2025 @ 09:30:
@Hafra De WeHeat sparrow is toch een monobloc?
Daar zit sowieso een circulatiepomp in - en dan nog 2 extra circulatiepompen?

Heb je misschien een parallel buffervat en heeft het sww gedeelte een circulatieleiding? -> ja dat klopt

[Hafra]

bananasplit schreef op zondag 12 januari 2025 @ 09:30:
Je kunt aan het geluid horen of het storming geluid is of gebrom wat een pomp kan veroorzaken.

Storming geluid kun alleen maar verlagen door de pomp snelheid te verlagen.

Als het de pomp is kan met de ophanging te maken hebben waardoor het gebrom van de pomp versterkt wordt door de constructie waar hij aan hangt.
Dat is op te lossen door de ophanging te dempen met rubber blokken of zelfs veren.

ga installateur vragen of hij pompsnelheid (tijdelijk) kan aanpassen. Ben bang dat t iets met ophanging te maken heeft, want lijkt buiten ruimte waar boiler, buffer etc staat duidelijker te horen dan in de ruimte

[Jan de Jong2]

Ik heb sinds 13 Januari een Sparrow warmtepomp met aansluitschema CV parallel en Buffer parallel, met twee Wilo circulatie pompen.
Het water circulatie geluid is on-acceptabel hoog in het CV systeem. Ook als alle cv radiatoren maximaal open staan. De flow is veel hoger als met de oude gas CV installatie.
Deze pompen samen gebruiken continu 94 watt (ca 2 kWh per dag !!!). Dus ook bij een lage warmtevraag.
Als het buiten niet zo koud is (10 graaddagen) gebruikt de Sparrow iets van 10 kWh en de pompen nog steeds 2 kWh. Dus ca 20%.
WeHeat zou de pomp toerentallen lager kunnen zetten. De twee pompen kunnen met een PWM signaal gestuurd worden.
Nu zie ik dat er bij mij maar op een van de twee pompen de PWM stuurkabel is aangeloten op de centrale WeHeat regel unit. Bij de tweede pomp (de pomp die het water mijn cv installatie instuurd ) is de PWM stuur kabel niet aangesloten.
Hoort dat zo ?
Heeft WeHeat geen toerenregeling voor de circulatiepompen om het stroomverbruik van de pompen te reduceren ?

[Jan de Jong2]

Ik ben inmiddels wat meer te weten gekomen.
De WeHeat stuur unit kan het toerental van de circulatie pomp (1) die de waterflow door de Sparrow regelt aanpassen dmv een PWM signaal.
De andere circulatie pomp (2) (indien een buffervat is toegepast) kan niet door de WeHeat stuur unit worden aangepast. Deze circulatie pomp (2) verzorgd de stroming door mijn CV installatie. Deze pomp is een zelfde Wilo pomp als pomp 1, alleen is de PWM kabel niet aangesloten (er is ook geen poort voor in de WeHeat stuur unit). Hierdoor draait deze tweede circulatie pomp altijd op maximum vermogen (=75 Watt). Dit hoge vermogen van pomp 2 is de oorzaak van de veel te hoge waterflow in mijn CV installatie. Misschien wel goed voor het rendement, maar met on-acceptabel veel geluid.
(Delta T over een radiator van 6 naar 3 graden C).
Oplossing is dus een andere pomp monteren met een lagere flow , of met een PWM signaal (apart kasje) het toerental van pomp 2 te verlagen.

[ Voor 0% gewijzigd door Jan de Jong2 op 02-02-2025 16:58 . Reden: schrijf fout ]

[Jan de Jong2]

Hoe kan ik de circulatie pomp 2 aanpassen? (dit is de pomp die voor de circulatie in het CV systeem zorgt).
Bij mij is een Wilo Para toegepast die zonder PWM regelsignaal naar maximum vermogen gaat (73 Watt).
Ik zoek dus een PWM regelkastje dat de Wilo Para kan aansturen om de pompsnelheid te verlagen.
Wat kan ik daar het beste voor gebruiken ?

[Rolfvdvelde]

Ik heb sinds deze week ook een Sparrow met wilo circulatiepomp. Maakt ook echt veel geluid, ben er vandaag door support van WEheat achter gekomen dat de draadjes voor het PWM regelsignaal verkeerd waren aangesloten. Daardoor draaide hij op vol vermogen. Overigens moet ik zeggen dat ook op deelvermogen ik er nog wel een irritante hoge maar wel zachte toon vanaf vindt komen.

@Jan de Jong2 er is een mogelijkheid om 3 pompen aan te sluiten op de unit met PWM regelsignalen. 1 ‘cv’ circulatiepomp, 1 tapwaterpomp en een ‘auxaliary’ pomp. Die laatste zou mee moeten draaien met de pomp van je warmtepomp aldus de installateurshandleiding 6.6.8.

[Jan de Jong2]

Ik heb dus twee pompen, pomp 1 voor de flow door de Sparrow en pomp 2 voor de flow door het cv systeem.
Pomp 1 wordt geregeld met een PWM signaal door de Weheat regelkast, deze draait hierdoor op 23 watt. Pomp 2 is niet geregeld en draait op 73 watt, met te veel cv geluid als gevolg.
Ik heb twee oplossingen geprobeerd.
A) Het PWM signaal van pomp 1 ook naar pomp 2 sturen ( dus aftakken). Beide pompen draaien dan op 23 watt. Geluid weg.
Een appart PWM stuurkastje gemonteerd
Deze is regelbaar tussen 0 en 100 % ( ca 4 Euro bij Amazon)
Hierdoor is pomp 2 instelbaar op elk gewenst toerental. Momenteel probeer ik 10 Watt.
Nu meet ik een temperatuurval over het cv systeem van 3.3 graden en helemaal geen CV geluid

[hesselbeertje]

Mooie oplossing, maar je kunt de pompen toch ook gewoon lager instellen? Met het groene drukknopje kun je diverse settings kiezen.

[Jan de Jong2]

Mijn CV pompen zijn alleen met een PWM signaal te regelen. Er zitten helemaal geen knoppen op

[w_binarytree]

Jan de Jong2 schreef op donderdag 13 februari 2025 @ 11:49:
Mijn CV pompen zijn alleen met een PWM signaal te regelen. Er zitten helemaal geen knoppen op

Welke PWM stuurkastje heb je precies op Amazon gekocht? Heb je een link of type/modelnaam?

[Jan de Jong2]

Deze was besteld bij Aliexpress
De frequentie voor de Wilo pomp moet ergens tussen de 100 en 1000 Hz staan, een telefoon oplader als voeding werkt prima.

https://a.aliexpress.com/_EzqBugu

[hesselbeertje]

Jan de Jong2 schreef op donderdag 13 februari 2025 @ 11:49:
Mijn CV pompen zijn alleen met een PWM signaal te regelen. Er zitten helemaal geen knoppen op

Ah oke, het was mij niet bekend dat ze er ook zonder knopje zijn. Weer iets geleerd. Mooie oplossing zo

[Heyduda]

Jan de Jong2 schreef op woensdag 19 februari 2025 @ 19:58:
Deze was besteld bij Aliexpress
De frequentie voor de Wilo pomp moet ergens tussen de 100 en 1000 Hz staan, een telefoon oplader als voeding werkt prima.

https://a.aliexpress.com/_EzqBugu

Het werkt! Het percentage geeft de reductie aan.
Ik had eerst ook de nodige resonantie van de pomp in de leidingen en op één radiator. Die resonantie was al weg met een paar procent verlaging.

Mijn vrouw en ik zijn zo blij dat dit geluid weg is.
Volgens mij mag deze circulatiepomp ook op de aux aansluiting met pwm worden aangesloten. Volgens mij geeft de installatie handleiding dit aan…

[ Voor 19% gewijzigd door Heyduda op 19-03-2025 10:44 . Reden: Incompleet ]

[HansVV20]

Goedendag,

Ik heb ook een geluidsprobleem met onze TC Swiss All Electric Monobloc warmtepomp. Leiding die naar binnen komt maakt borrelend, licht fluitend geluid en dat is te horen in het buffervat en in het huis.
Installatie staat op de begane grond in een technische ruimte.
Ik heb een geluidsopname ervan, weet niet of ik die ook mee kan sturen? Ik hoop dat jullie mij kunnen adviseren hoe dit op te lossen

[natural colour]

HansVV20 schreef op donderdag 20 maart 2025 @ 10:06:
Goedendag,

Ik heb ook een geluidsprobleem met onze TC Swiss All Electric Monobloc warmtepomp. Leiding die naar binnen komt maakt borrelend, licht fluitend geluid en dat is te horen in het buffervat en in het huis.
Installatie staat op de begane grond in een technische ruimte.
Ik heb een geluidsopname ervan, weet niet of ik die ook mee kan sturen? Ik hoop dat jullie mij kunnen adviseren hoe dit op te lossen

Ontluchten! zijn er wel automatische ontluchters in de wp of installatie?
En, zijn er wel flexibele buizen tussen monobloc en aan/ afvoerbuizen van de woning?
en staat de monobloc op veren? ipv dat de wp direkt met de muur contact maakt..ook dat kan helpen.

Dit soort slangen, bij mijn wp zijn die 4 cm dik (1 1/4")

[ Voor 3% gewijzigd door natural colour op 20-03-2025 19:25 ]

[HansVV20]

Dank voor het antwoord! Het zijn idd deze slangen die het geluid veroorzaken

[natural colour]

HansVV20 schreef op zondag 23 maart 2025 @ 13:59:
Dank voor het antwoord! Het zijn idd deze slangen die het geluid veroorzaken

De flexibele slangen zouden juist het (contact) geluid van de pomp moeten verminderen indien de wp met de gewone harde 'meerlaags' cv buizen is aangesloten.

[HansVV20]

Het geluid komt door een van de slangen het huis in

[Jades]

Mooie oplossing.

Ik wil de oplossing met de PWM regelaar ook graag toepassen. In de documentatie van de Wilo para lees ik dat de aansluiting van de PWM signaalkabel als volgt is:
1 bruin PWM ingang (van regelaar)
2 blauw of grijs: signaalmassa (GND)
3 zwart: PWM uitgang (van de pomp)

Ik moet dus alleen 1 en 2 gebruiken, 3 blijft los?
Heb je foto's van hoe het bij jou aangesloten is?

[ Voor 19% gewijzigd door Jades op 06-10-2025 14:16 ]

[Jades]

Jan de Jong2 schreef op woensdag 19 februari 2025 @ 19:58:
Deze was besteld bij Aliexpress
De frequentie voor de Wilo pomp moet ergens tussen de 100 en 1000 Hz staan, een telefoon oplader als voeding werkt prima.

https://a.aliexpress.com/_EzqBugu

Mooie oplossing.

Ik wil dit ook graag toepassen. In de documentatie van de Wilo para lees ik dat de aansluiting van de PWM signaalkabel als volgt is:
1 bruin PWM ingang (van regelaar)
2 blauw of grijs: signaalmassa (GND)
3 zwart: PWM uitgang (van de pomp)

Ik moet dus alleen 1 en 2 gebruiken, 3 blijft los?
Heb je foto's van hoe het bij jou aangesloten is?

[Hafra]

Heb alle berichten nog een keer gelezen, maar nu weheat warmtepomp voor cv weer gaat draaien, merken we dat isolatie van de buizen geen effect heeft op het zoemende geluid van de circulatiepompen. Het zijn bij ons niet de leidingen of borrelend geluid, maar een zoemtoon die je door t hele huis heen hoort. Circulatiepompen met boiler + buffervat staan in aparte ruimte. Hier valt t geluid wel mee. Aan andere kant van deur/muur lijkt het geluid ook sterker. Wie herkent dit?

[Fristicake]

Hi Hafra, heb je hier ooit een oplossing voor gevonden?

Wij zitten met hetzelfde probleem. Onze Sparrow is recent geïnstalleerd en staat buiten op een eenvoudig garage (houten constructie). Ik had verwacht dat hier veel overlast zou zijn, maar dat valt alles mee. In de schuur zelf horen we zelf weinig. Buiten hoor je hem wel zoemen, maar dat is nog te overzien.

Binnen is het helaas anders. De leidingen van de Sparrow lopen naar onze zolder, waar een 300L boilervat en een 50L buffervat staan. Zodra we hebben gedoucht en het boilervat weer wordt opgewarmt, dan horen we (veel te) veel geluid. Zowel rondom de binneninstallatie, maar sterker in de ruimte direct onder de zolder waar de installatie staat. Het klinkt als een harde zoem, met een lichte op-en-neer variatie.

De leidingen van de buitenunit -> wilo pomp lijken oke, maar de leiding van de wilo pomp naar het boilervat trilt behoorlijk. Omdat het een starre verbinding is, lijkt daardoor het hele boilervat mee trillen (is het 'normaal' dat hier een flexibele leiding wordt gebruikt?). Dat vat staat op houten balken in een hol plafond. Dat wil wel...

Anyway.. Enigszins schrikken, want we draaien nu nog maar op ongeveer 30-40% en de vloerverwarming staat nog uit. Daardoor zijn we eerlijk gezegd best huiverig voor de winter.

We hebben inmiddels contact opgenomen met de installateur en hopen dat die verder kan helpen.

[djluc]

Buiten de leidingen die je ziet waar je inderdaad trillingen e.d. aan kan pakken is het natuurlijk ook van belang dat de rest van de leidingen goed gebeugeld gemonteerd is. Zeker als de stroomsnelheid en de tijd dat er stroming is hoger wordt.

Als de leidingen goed gebeugeld zitten in beugels met rubber inlage zal dat al veel schelen t.o.v. leidingen die bijvoorbeeld net hout raken of andere constructiedelen. Met een gevoelige geluidsmeter zou je de plaatsen moeten kunnen (laten) achterhalen.

[Fristicake]

De leidingen lijken (gelukkig?) goed gebeugeld en voorzien van rubbere dempers. Het lijkt vooral tussen de circulatiepomp en het boilervat erger te worden. Overzichtfoto:

[ZeRoC00L]

@Fristicake hoeveel water wordt er rondgepompt ?

Volgens mij staat deze standaard op 1,3 m3, maar je installateur kan deze terugzetten naar 1 m3.

[Fristicake]

@ZeRoC00L Als ik inlog op het webportaal van WeHeat, dan zie ik dat Circulatiepomp SWW op 1m3 (0.99) draait. De CV pomp staat op standby. Dat lijkt dus oke?

[martijn v o]

Ik vind hem wel constructief heel erg eng staan daar op het randje op houten balken.

Betreft de trillingen, zou het mogelijk kunnen zijn dat er buizen niet goed afgebraamd zijn n er daardoor wervelingen en dus geluid en trillingen kunnen ontstaan?

[ Voor 49% gewijzigd door martijn v o op 07-07-2026 19:43 ]

[djluc]

Fristicake schreef op dinsdag 7 juli 2026 @ 18:37:
De leidingen lijken (gelukkig?) goed gebeugeld en voorzien van rubbere dempers. Het lijkt vooral tussen de circulatiepomp en het boilervat erger te worden. Overzichtfoto:

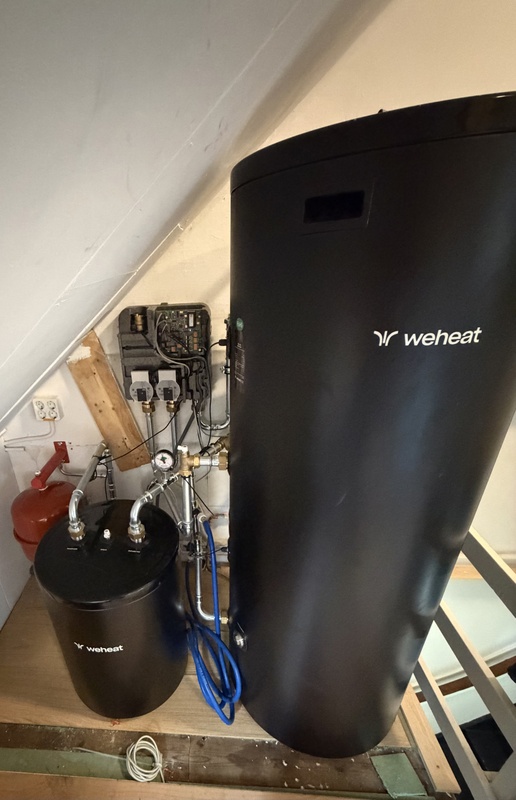

[Afbeelding]

Ik kan het op de foto niet goed zien, rechtsboven naast de aansturing zie ik een beugel maar verder zie ik niet veel. Maar kan ook door de foto kwaliteit komen. Sommige lijken echt te "hangen".

Ook zie ik dat het op een stukje laminaat met ondervloer o.i.d. staat. Dat is ook verre van ideaal als stabiele basis. Voor montage van zo'n installatie een goed gemonteerde stabiele plaat met eventueel iets van een rubber mat er overheen is een stuk netter.

Kan je het geluid herleiden? Klinkt het echt als stroming, of meer tikken, of borrelen, of iets anders? Mogelijk kan je het opnemen? Wat Martijn bovenstaand zegt kan inderdaad ook een goede reden zijn met het afbramen.

Als het goed gebeugeld, ontlucht en afgebraamd is en er dus eigenlijk geen echt "probleem" is zou je met de installateur in gesprek kunnen over: Het isoleren van de leidingen om verder stroomgeluid te beperken.

De installatie staat wat strak tegen het traphekje lijkt het. Anders zou omkasten ook nog de verspreiding van het geluid tegen kunnen gaan.

Let op dat er 2 soorten geluid zijn met eigen oorzaken en oplossingen, een basis uitleg:

https://www.isover.be/nl/...htgeluid-en-contactgeluid

Beide hebben vaak totaal verschillende oplossingen dus dat moet je eerst weten. Het kan ook een combinatie zijn van beide uiteraard.

[Fristicake]

Dank voor de reacties en het meedenken!

Hierbij een geluidsfragment, opgenomen op ongeveer 1-2 meter van de binneninstallatie: In het fragment lijkt het mee te vallen, maar in de kamer(s) onder de installatie versterkt het geluid behoorlijk. Dit geluid horen we dus ook al bij 20-30%.

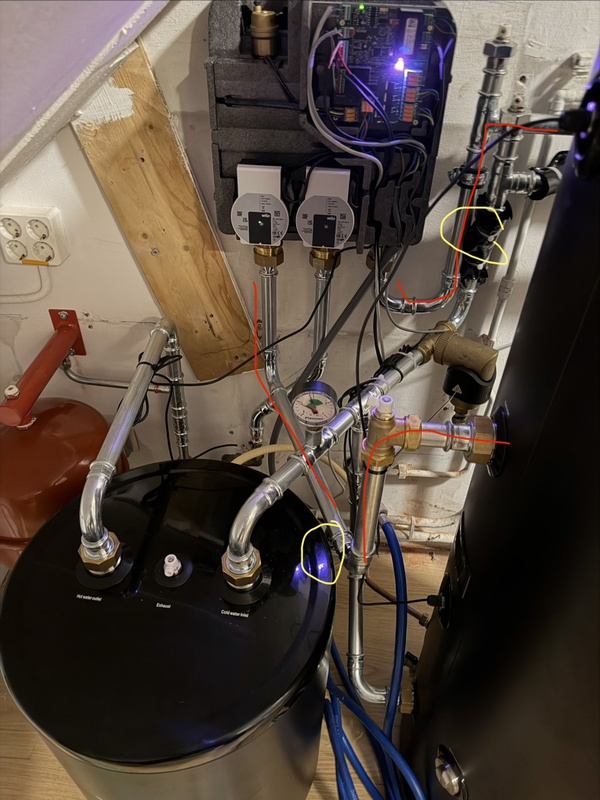

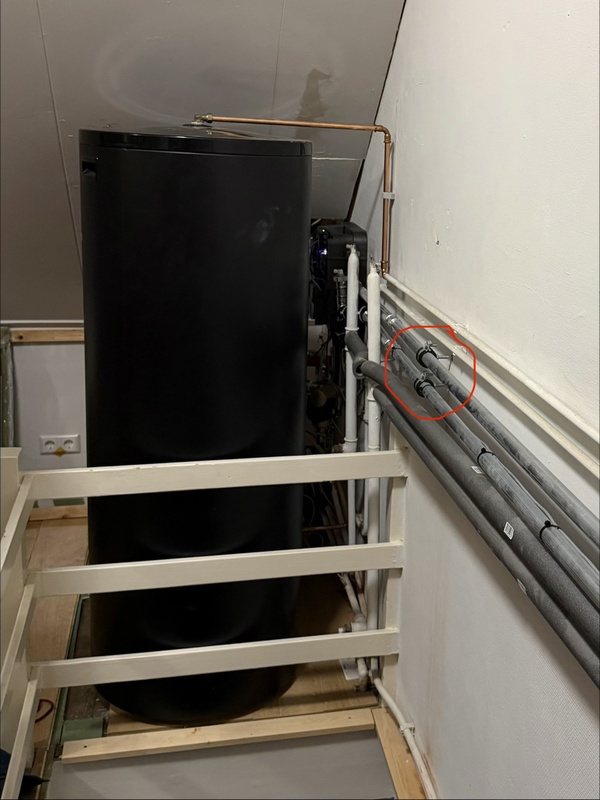

Ik heb twee foto’s toegevoegd. Op de ene zie je de aanvoer/retour van de buitenunit en hoe die gebeugeld is, met rubber ertussen. Op de andere zie je een detail van de binneninstallatie. In rood heb ik aangegeven welke leidingen vooral trillen; in geel waar leidingen of vaten elkaar raken.

De opstelling kan inderdaad beter. De stelvoeten onder het vat staan wel allemaal solide en ruim uit de rand. We doen thuis veel zelf, maar juist dit project hebben we volledig uitbesteed en daarom vooraf niet goed genoeg nagedacht over het beperken van contactgeluid. Ook omdat we geluid/trillingen vooral bij de buitenunit hadden verwacht, niet binnen. De Sparrow staat op 10 cm rubberen Big Foots op een houten schuurtje. In het schuurtje hoor ik nauwelijks iets, buiten het schuurtje horen we wel een vergelijkbaar gezoem als binnen, maar lang niet zo erg.

Wat betreft het reduceren van contactgeluid; mochten we dit wel goed willen doen, wat zou dan een slimme aanpak zijn? In een andere topic geeft een mede tweaker aan dat hij zijn vat op een plaat heeft gezet die op de hoeken is ondersteunt door trillingsdempers. Dat lijkt me een aardige optie.
Ook vraag ik me af of flexibele leidingen van en naar het boiler-/buffervat verstandig (en mogelijk) zijn. Ik zou verwachten dat trillingen dan minder worden overgedragen. Het vat is 300 liter en ik voel het duidelijk trillen, dus ik vermoed dat dit ook via de constructie doorwerkt.

Wat me verder opvalt, is dat alles vrij strak is aangelegd. Sommige leidingen raken elkaar of de vaten, waardoor trillingen makkelijk worden doorgegeven. Ik heb het buffervat iets kunnen verschuiven en ook de leidingen onderling iets kunnen stutten. Dat vermindert het geluid al een beetje.

Zaken als het (voldoende) afbramen van de leidingen vind ik zelf lastig inschatten. Hopelijk krijgen we de installateur binnen enige tijd te pakken, want dat gaat weer enorm lastig.. Gelukkig hebben we de factuur nog niet betaald.
