Voeding heeft een 20pin+8pin connector.. wat te doen?

[Valandin]

Ha Tweakers,

Even een post uit zorg. Mijn nieuwe voeding uitvoering: Delta GPS-1300CBA A22 heeft voor het moederbord aan de ene kant een reguliere 20+4 pin. Aan de andere kant een 20+8pin.

Als ik de tech sheet opzoek zie je de kabel:

Aan de moederbord kant dus 20+4pin.
Aan de andere kant 20pin+8pin.

Hoe sluit ik dit aan?
Het voelt erg vreemd om m'n moederbord aan 8x 12v te hangen.
Maar lijkt toch wel de bedoeling.

Ik zie op 't forum iemand die hem ook gebruikt heeft:
PSU problemen
@IMaffoI , @Flaat , @Tennie - Ik zie dat jullie deze voeding een review hebben gegeven.
Hoe hebben jullie het aansluiten aangepakt?

[Dieks77]

Zo te zien komt een groot deel van de 12V van een aparte rail, daar is die 8 pin voor en die gaat de voeding in op een 8-pin.

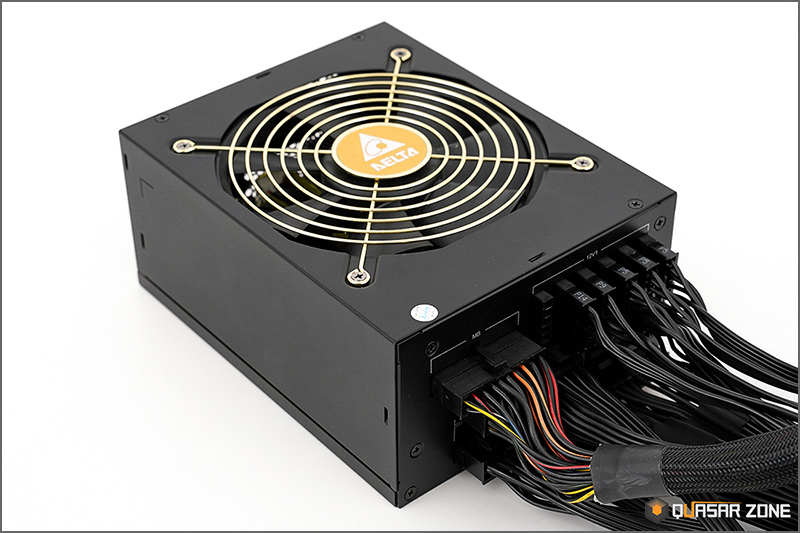

In het genoemde topic word er gelinkt naar een product foto waar je hem on de 8-pin direct onder de 24-pin ziet zitten https://img2.quasarzone.c...00a35fb361ee7e80b95f8.jpg

[Valandin]

Dieks77 schreef op dinsdag 24 december 2024 @ 14:53:
Zo te zien komt een groot deel van de 12V van een aparte rail, daar is die 8 pin voor en die gaat de voeding in op een 8-pin.
In het genoemde topic word er gelinkt naar een product foto waar je hem on de 8-pin direct onder de 24-pin ziet zitten https://img2.quasarzone.c...00a35fb361ee7e80b95f8.jpg

Klopt ja. Zo heb ik hem ook aangesloten.


PSU & SSD's/Fans op 12V1. De rest verspreid over de andere rails.
Ik begrijp dat ik me dus verder geen zorgen hoef te maken? Thanks!

[Uszka]

Waarom koop je überhaupt deze voeding? Voor recente hardware is die totaal niet interessant, hoe laag de prijs van het ding ook is.
Welke cpu en gpu gaan er op aangesloten worden?

[Valandin]

Uszka schreef op dinsdag 24 december 2024 @ 15:04:
Waarom koop je überhaupt deze voeding? Voor recente hardware is die totaal niet interessant, hoe laag de prijs van het ding ook is.
Welke cpu en gpu gaan er op aangesloten worden?

Een apparaat een 9800x3d en 4090.
Andere een 9950x en 4070ti
De 4090 schuift volgend jaar door.

Maar hoezo? Naast het niet hebben van een 12vhpwr connector, geen atx3, zie ik geen spannende reden om het niet te doen.

[Uszka]

Je noemt nu juist 2 spannende redenen. Er zijn om een reden geen fatsoenlijke ATX3.x voedingen met een 12v multirail design. Dat werkt gewoon niet met de powerspikes van tegenwoordig en die spikes gaan met aankomende videokaarten alleen nog maar groter worden. Een adapter van x keer 8 pin naar 12VHPWR is ook geen aanrader. Geeft alleen maar spanningsverlies en meer kans op problemen.
Als je 3K aan een systeem uitgeeft en er volgens een voeding van 7 tientjes in zet dan ben je niet goed bezig. Interne design van deze voeding is al meer dan 12 jaar oud. Zat in 2012 al in de Antec HCP Platinum. Totaal niet efficiënt bij lage belasting.

[ Voor 12% gewijzigd door Uszka op 24-12-2024 17:15 ]

[Valandin]

Uszka schreef op dinsdag 24 december 2024 @ 17:10:
Je noemt nu juist 2 spannende redenen. Er zijn om een reden geen fatsoenlijke ATX3.x voedingen met een 12v multirail design. Dat werkt gewoon niet met de powerspikes van tegenwoordig en die spikes gaan met aankomende videokaarten alleen nog maar groter worden. Een adapter van x keer 8 pin naar 12VHPWR is ook geen aanrader. Geeft alleen maar spanningsverlies en meer kans op problemen.
Als je 3K aan een systeem uitgeeft en er volgens een voeding van 7 tientjes in zet dan ben je niet goed bezig. Interne design van deze voeding is al meer dan 12 jaar oud. Zat in 2012 al in de Antec HCP Platinum. Totaal niet efficiënt bij lage belasting.

Ik zag dat in maart 2023 de 1000w variant van deze voeding nog werd aangeraden voor de workstation in de BBG. review: Desktop Best Buy Guide - Maart 2023
Zodoende de gedachte dat 't prima even mee kon, vooral gezien de 1300w variant 50a per rail maximum power heeft, dus leek mij dat ik zelfs met de powerspikes van nu niet tegen de OCP aan zou lopen.

Maar bedankt voor de reactie en je tijd. Als ik begin volgend jaar een 5080/5090 ter vervanging van de 4070ti koop zal ik er waarschijnlijk een uitvoering: Seasonic FOCUS GX ATX 3 (2024) 1000W in stoppen

[Uszka]

Valandin schreef op dinsdag 24 december 2024 @ 18:00:
[...]


Ik zag dat in maart 2023 de 1000w variant van deze voeding nog werd aangeraden voor de workstation in de BBG. review: Desktop Best Buy Guide - Maart 2023
Zodoende de gedachte dat 't prima even mee kon, vooral gezien de 1300w variant 50a per rail maximum power heeft, dus leek mij dat ik zelfs met de powerspikes van nu niet tegen de OCP aan zou lopen.

Maar bedankt voor de reactie en je tijd. Als ik begin volgend jaar een 5080/5090 ter vervanging van de 4070ti koop zal ik er waarschijnlijk een uitvoering: Seasonic FOCUS GX ATX 3 (2024) 1000W in stoppen

Die Seasonic serie heeft OCP problemen, althans sws de 750w versie. Er zijn veel 1000w voedingen die beter zijn dan deze Seasonic. Zie https://hwbusters.com/bes...picks-hardware-busters/5/ De Seasonic bevindt bijna onderaan de lijst. De uitvoering: NZXT C1000 Gold ATX 3.1, Zwart is stukken beter voor een lagere prijs.

[ Voor 7% gewijzigd door Uszka op 24-12-2024 18:26 ]
