PSU problemen

[Kris_Kel]

Hoi,

Kan iemand helpen met het connecteren van een EATX P3 kabel?
We hebben een delta gps-1300cb (PSU), er zat een 20+4pin/20+8pin kabel bij.
De 20+4pin gaat in het 24slot van het moederbord, zover zijn wel al.

Maar wat met die 20+8?
De 20 krijg ik wel in het MBslot van de PSU, maar wat met die 8 extra?
Gaan die dan in één van de 12V uitgangen, of wat is de bedoeling van die 8?

Newbie in de wereld (duidelijk), hopelijk kan ik via dit topic wat bijleren :-)

[martyw]

Welk moederbord moet die kabel in? ( een link zoals deze is handig, ik neem aan dat dit je voeding is? Delta GPS-1300CBA A22)

[Kris_Kel]

moederbord: https://www.amazon.com/Pr...Motherboard/dp/B07HCT5GBD
Voeding klopt idd!

[martyw]

Kris_Kel schreef op zaterdag 13 november 2021 @ 22:28:
moederbord: https://www.amazon.com/Pr...Motherboard/dp/B07HCT5GBD
Voeding klopt idd!

Ah, de Asus PRIME Z390-P. Heb je de manual al bekeken, en dat met name pagina 1-18? (https://dlcdnets.asus.com...RIME_Z390-P_UM_v3_web.pdf)

[Kris_Kel]

martyw schreef op zaterdag 13 november 2021 @ 22:38:
[...]

Ah, de Asus PRIME Z390-P. Heb je de manual al bekeken, en dat met name pagina 1-18? (https://dlcdnets.asus.com...RIME_Z390-P_UM_v3_web.pdf)

Ja dat had ik bekeken en juist daarom geraak ik in de war. Als we de resterende 8 pin in een 12v uitgang van de voeding steken, dan gaat er 4x12V richting B (eatxpwr) ingang van het moederbord, maar volgens het schema in de handleiding wordt er geen 4x12V gevraagd op die B klem van het moederbord?

Of zijn we nu te voorzichtig en te ver aan het nadenken hierover 😅

[martyw]

Ik ken deze voeding niet, en kan er ook weinig informatie over vinden.
De handleiding van het moederbord is vrij duidelijk: op de A gaat de 8-pin connector, op de B de 20-pin.

Ook ben ik wel benieuwd naar de rest van je hardware - 1300 Watt is zo'n 450 Watt meer dan een high end CPU en videokaart nodig hebben .

[Uszka]

20+4 pin moet op B. 20+8 kan je niets niets mee. Post eens een foto van de 20+8 connector?

8 (4+4) pins EPS kabel moet op A.

[Kris_Kel]

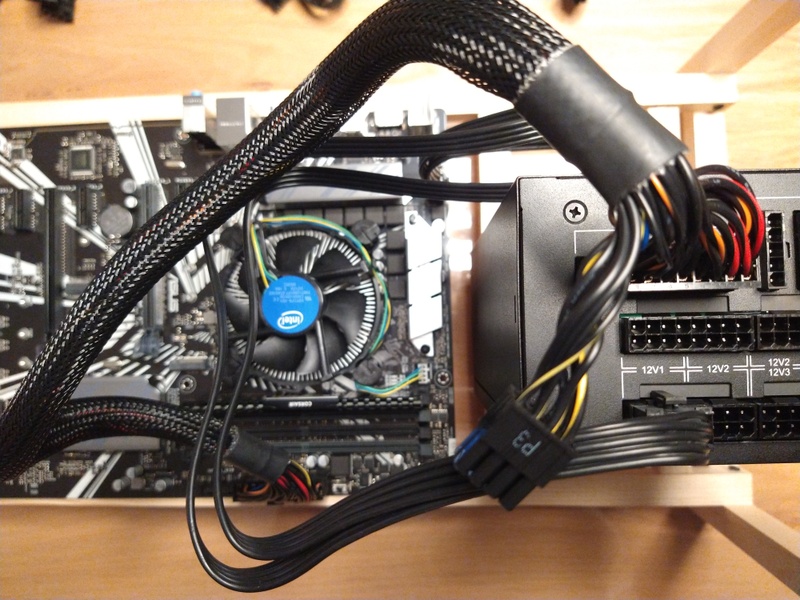

[Kris_Kel]

Voeding even rechtgezet,
Die P3 stekker wat van de B bank komt past dus nog in een 12V uitgang, maar dat lijkt niet te kloppen als ik op het schema kijk in de handleiding van het moederbord. Daar word nergens 4*12V gevraagd, daarom de verwarring hier.

[Uszka]

Post eens een foto van de connectors aan de voeding zonder kabels.

Zit er een handleiding bij de voeding?

Zo te zien een multirail voeding. Post ook een foto van het label dat op de voeding zit.

Ga je minen? Zo ja dan is een multirail voeding eigenlijk niks. Welke videokaarten en hoeveel?

[The Reeferman]

Je hebt het dus over de aansluiting aan de kant van de voeding en dan die kabel die links boven in zit met dat 8-pin aanhangsel en of dat ergens in moet?

Aparte kabel, en ik zie zo gauw ook geen aansluiting op de voeding waar ie vanzelfsprekend in moet.
Past ie op die 12v poorten? Zit er geen handleiding bij de voeding? Kan op internet alleen een heel beknopte handleiding vinden.
https://manuals.coolblue....nics-gps-1300cb-a-a22.pdf

[ Voor 33% gewijzigd door The Reeferman op 14-11-2021 00:32 ]

[Kris_Kel]

Uszka schreef op zaterdag 13 november 2021 @ 23:43:
Post eens een foto van de connectors aan de voeding zonder kabels.

Zit er een handleiding bij de voeding?

Zo te zien een multirail voeding. Post ook een foto van het label dat op de voeding zit.

Ga je minen? Zo ja dan is een multirail voeding eigenlijk niks. Welke videokaarten en hoeveel?

Heel beknopte handleiding erbij, zoals hierboven al gepost. Het is idd om te minen, 6 RTX3070..
Ik dacht dat een multirail dan net wel interessant was

[Kris_Kel]

The Reeferman schreef op zaterdag 13 november 2021 @ 23:52:
Je hebt het dus over de aansluiting aan de kant van de voeding en dan die kabel die links boven in zit met dat 8-pin aanhangsel en of dat ergens in moet?

Aparte kabel, en ik zie zo gauw ook geen aansluiting op de voeding waar ie vanzelfsprekend in moet.
Past ie op die 12v poorten? Zit er geen handleiding bij de voeding? Kan op internet alleen een heel beknopte handleiding vinden.
https://manuals.coolblue....nics-gps-1300cb-a-a22.pdf

Ja, die overblijvende 8 pin past op een 12V poort. Maar ik betwijfel of het dan correct is, de handleiding maakt me niet veel wijzer.

[Kris_Kel]

Uszka schreef op zaterdag 13 november 2021 @ 23:43:
Post eens een foto van de connectors aan de voeding zonder kabels.

Zit er een handleiding bij de voeding?

Zo te zien een multirail voeding. Post ook een foto van het label dat op de voeding zit.

Ga je minen? Zo ja dan is een multirail voeding eigenlijk niks. Welke videokaarten en hoeveel?

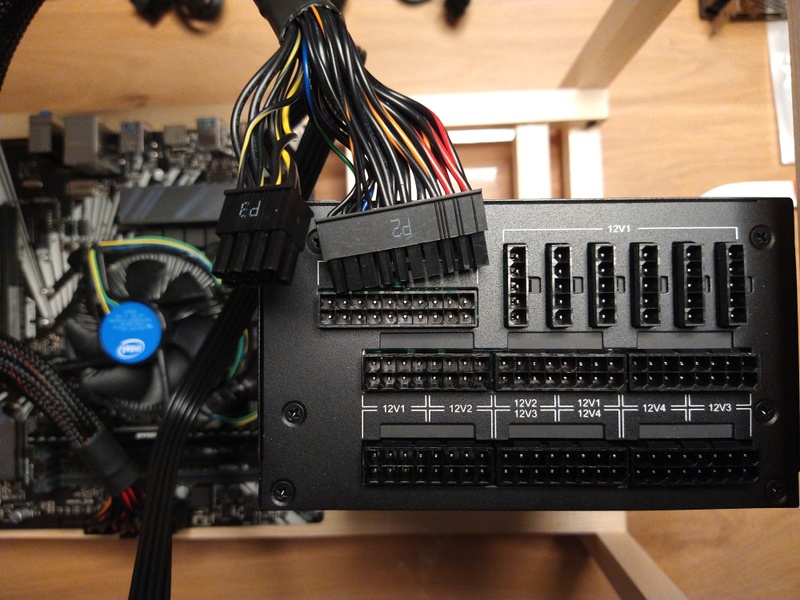

[Kris_Kel]

[The Reeferman]

Zou haast denken dat als ie in een 12v poort past dan zal die daar wel in horen. Ze zorgen normaal gesproken altijd dat de stekker alleen past in een poort waar ie in hoort.
Op deze foto lijkt ie in de 12v poort te zitten direct onder de 20 pin poort.
https://img2.quasarzone.c...00a35fb361ee7e80b95f8.jpg

[Uszka]

Kan niet anders dan in een 8 pin 12v op de voeding.

Post aub een foto van het label dat op de voeding zit en misschien wil je de moeite nemen om mijn vragen mbt het minen te beantwoorden.

[Nemesizz]

offtopic:
Foto is wat wazig maar, volgens mij zit je CPU koeler ook los, pijltjes op de pushpins staan in de unlock stand

[Kris_Kel]

@Uszka: ik had hierboven al gereageerd :-)
Het is idd om te minen, 6 RTX3070..
Ik dacht dat een multirail dan net wel interessant was

@Nemesizz: goed opgemerkt!!

Bedankt allemaal voor de hulp, we gaan 'm inderdaad in de 12V steken!

[Uszka]

Kris_Kel schreef op zondag 14 november 2021 @ 20:10:
@Uszka: ik had hierboven al gereageerd :-)
Het is idd om te minen, 6 RTX3070..
Ik dacht dat een multirail dan net wel interessant was

Multirail is niet interessant voor mining.

Wil je een foto van het label van de voeding posten want van wat ik kan vinden is het een dual rail voeding maar aan het modulaire bord maak ik op dat het een quadrail is.

Hoe ga je alles aansluiten met 10 6+2 pin connectors waar je er 18 nodig hebt voor 6x 3070 + riserboards?
