Vloerverwarming blijft heet

[Jojo2]

Mijn vloerverwarming op de 2e verdieping blijft continu verwarmen en wordt ontzettend heet. Op de andere verdiepingen werkt de vloerverwarming wel goed.

Ook toen ik de ruimtethermostaten op 0 graden had gezet bleef deze heel warm worden. Ik heb de thermostaatknoppen op de installatie nu zo laag mogelijk gezet om te testen of dat enigszins helpt.

Helaas heb ik geen verstand van de installatie en ook geen documentatie van de originele instellingen. Heeft iemand enig idee of de installatie nu correct is ingeregeld?
Of anders welke stappen ik nog kan doorlopen?

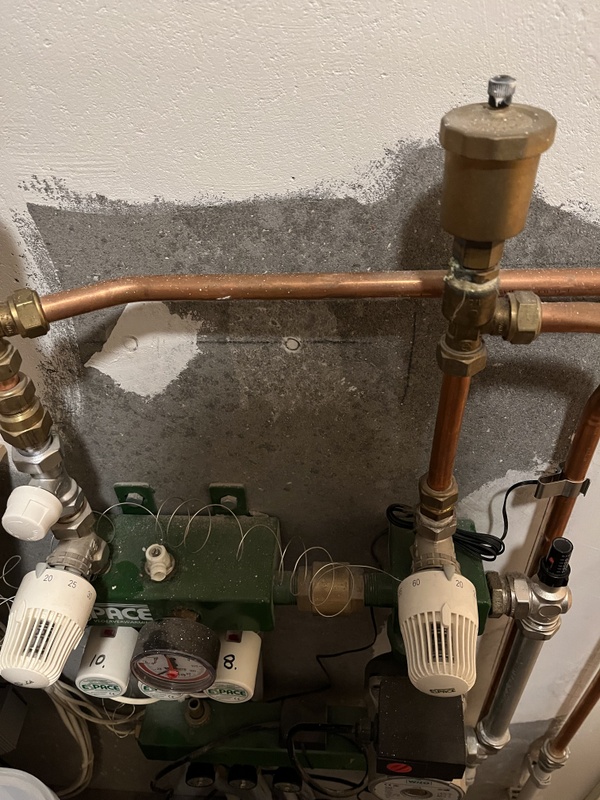

Ik heb hieronder foto’s van de installatie die volledig voor de 2e verdieping is. Het huis wordt verwarmd door stadswarmte.

[pentaw1nz]

Wat is de warmtebron?

[Jojo2]

Stadswarmte

[Imperium]

Jojo2 schreef op maandag 16 december 2024 @ 22:28:
Stadswarmte

Vaak wordt dan de aanvoer of retourleiding geknepen door een klep. Die zit normaliter op de aanvoer/retour van de desbetreffende verdeler, zit daar bij jou toevallig ook een thermostaat/klep? Zo te zien op de foto niet namelijk.

Kan ook zijn dat je een algemene klep hebt welke (in de meterkast?) verbonden zit per verdieping?

[ Voor 20% gewijzigd door Imperium op 16-12-2024 22:32 ]

[Jim423]

@Imperium Volgens mij wordt dit geheel per zone gestuurd via die 3 thermische motoren toch?
Klinkt alsof die alle 3 open blijven staan, klopt dit? Zijn alle 3 de groepen warm?

[Jojo2]

Het klopt dat alle 3 open blijven staan, ze zijn warm.

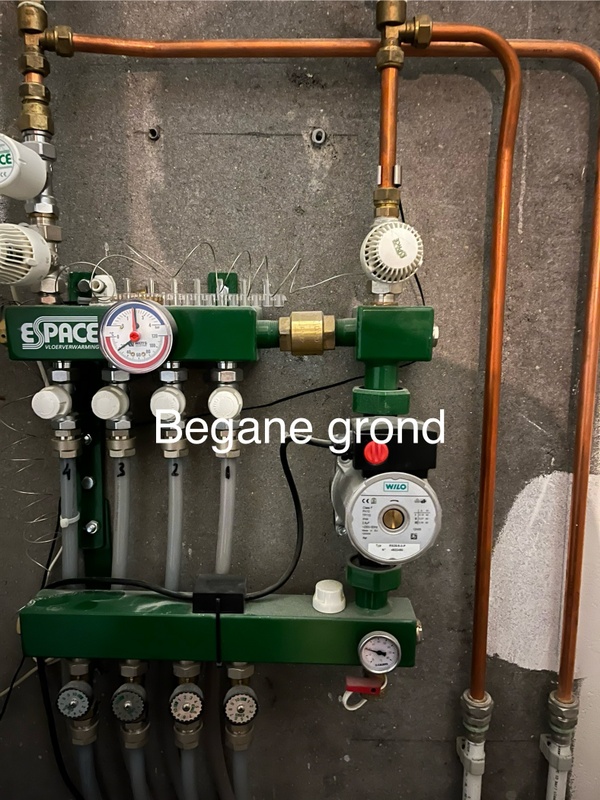

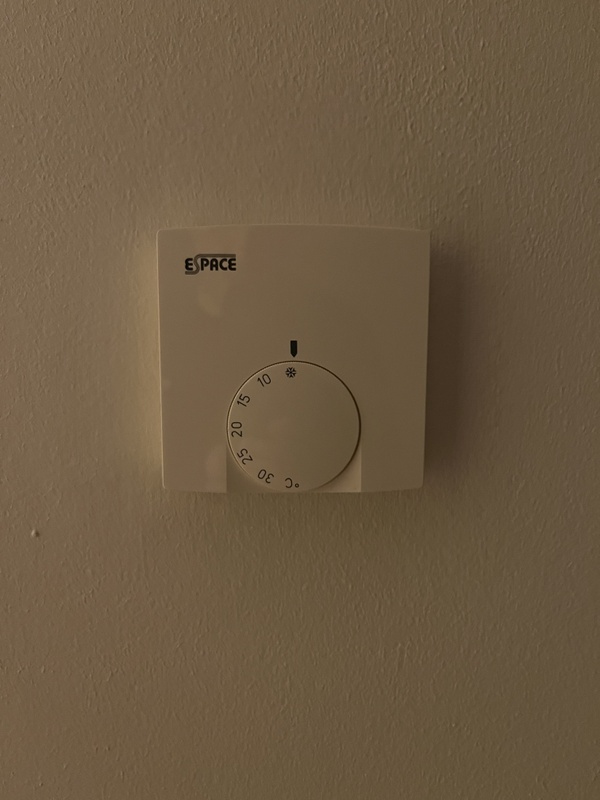

Hierbij nog de foto’s van de rest van de installatie:

[andre208]

Het zijn motors op de verdeler die NC zijn dus stroomloos gesloten. Als het nu wel warm word krijgen ze spanning dus of de thermostaat is stuk en blijft een warmtevraag geven of het regelkastje werkt niet goed meer. Maar daar zit veel regeltechniek dan een paar relais. Verwacht dat de thermostaat niet goed werkt.

[Bastien]

Bij mij zat laatst de klep vast bij de unit van de stadsverwarming. Een honeywell ding. Dan wordt het ook flink warm. Die reageert bij mij op de vraag van de thermostaat. Veel voorkomend probleem aangezien veel buren dit ook wel wel eens hebben gehad.

Zit een stekker aan voor in het stopcontact. Als het die is, dan zijn die zijn meestal wel weer los te krijgen. Even zoeken op google.

[Doesnotcompute]

Voordat we allemaal dingen gaan roepen, wat is heet? Je meters geven allemaal 20c aan.

Welke temp staat er na een tijdje op met de kranen weer op de normale stand?

[lothar]

Als ik jou was zou ik alle draden even goed nalopen. Soms zit er een slechte verbinding. Hierdoor stuurt hij vol open.

Los daarvan zou ik als ik jou was de pompen vervangen. Die gebruiken erg veel stoom.

Circulatiepomp vervangen - welk type / hoeveel doorstroming

[BounceMeister]

John Visser zou hier een fantastisch filmpje van kunnen maken.

[Dabbel]

Grappig dat ik dit nu lees. Ik had deze week precies hetzelfde probleem. Vloer bleef heel lang warm terwijl de thermostaat laag stond. De honeywell thermostaat is verbonden met een klep, indien warmte nodig is, gaat de klep open. Ik heb dit getest door temperatuur heel hoog te zetten. Dat gaat de klep idd open. Dus het werkt naar behoren. Ik heb voor nu de verdeelkranen dicht gedraaid en de vloer koelt weer af, maar net als de TS heb ik eigenlijk geen idee waarom het heet blijft.
De verdeler van de bovenverdieping staat nog op een kiertje en de vloer blijft daar ook langer warm. Ik blijf de topic met interesse volgen.

[ Voor 9% gewijzigd door Dabbel op 17-12-2024 09:35 ]

[Jojo2]

Dank! Ik zal vandaag de ruimte thermostaten eens loskoppelen en kijken of daar het probleem zit.

M.b.t. de vraag over de temperatuur van 20 graden: De temperatuur is gedaald doordat ik de knoppen op de installatie omlaag heb gezet. Als ik die op de “normale” stand zou zetten dan zou de temperatuur direct oplopen naar 50 graden.

[Jojo2]

Ik heb de thermostaten nu losgekoppeld, maar in tegenstelling tot de andere verdieping blijft er een warmtevraag.

[vogelmans]

Het rode kastje waar de stekker inzit lijkt op een pompschakelaar. Je kunt daar de temperatuur van instellen waarbij de pomp aanslaat. Ik zou de temperatuur hoger instellen waarbij de pomp aangaat. Als die temperatuur nu bijvoorbeeld op 20 graden staat zou ik die bijvoorbeeld op 30 graden instellen (in ieder geval 5 a 10 graden hoger dan nu het geval is).

[andre208]

vogelmans schreef op dinsdag 17 december 2024 @ 18:24:
Het rode kastje waar de stekker inzit lijkt op een pompschakelaar. Je kunt daar de temperatuur van instellen waarbij de pomp aanslaat. Ik zou de temperatuur hoger instellen waarbij de pomp aangaat. Als die temperatuur nu bijvoorbeeld op 20 graden staat zou ik die bijvoorbeeld op 30 graden instellen (in ieder geval 5 a 10 graden hoger dan nu het geval is).

Dat gaat weinig verschil geven de sensor zit op de aanvoer leiding die is bij stads verwarming altijd heet. Dus de pomp gaat toch wel snel aan.

[andre208]

Jojo2 schreef op dinsdag 17 december 2024 @ 09:51:
Dank! Ik zal vandaag de ruimte thermostaten eens loskoppelen en kijken of daar het probleem zit.

M.b.t. de vraag over de temperatuur van 20 graden: De temperatuur is gedaald doordat ik de knoppen op de installatie omlaag heb gezet. Als ik die op de “normale” stand zou zetten dan zou de temperatuur direct oplopen naar 50 graden.

Als ik de foto van de vloer verwarming verdeler ziet met het stuurkastje zie ik alleen maar zwakstroom kabels en bij de thermostaat is het een 230 kabel. Ergens aan elkaar geknoopt of er zit nog iets tussen wat niet meer werkt.

[GoEV6]

BounceMeister schreef op dinsdag 17 december 2024 @ 07:55:
John Visser zou hier een fantastisch filmpje van kunnen maken.

Idd, mijn advies is om met hem contact op te nemen

[vogelmans]

andre208 schreef op dinsdag 17 december 2024 @ 18:55:
[...]


Dat gaat weinig verschil geven de sensor zit op de aanvoer leiding die is bij stads verwarming altijd heet. Dus de pomp gaat toch wel snel aan.

Ik weet niet veel van stadsverwarming maar kan het niet zo zijn dat de thermostaat een klep regelt waar het warme water het huis binnenkomt. Dus als alles op temperatuur is de klep afsluit. Als de aanvoerleiding van de vloerverwarming altijd warm is dan heeft een pompschakelaar helemaal geen nut. Misschien zou je die dan kunnen vervangen door een gewone tijdschakelaar of een slimme wifi schakelaar voor de pomp.

[lothar]

De thermostaat stuurt deze kast aan. Die vervolgens de drie groepen open zet. De rest heeft niet zoveel zin om aan te komen.

Je moet deze kast even openmaken/nalopen of alles goed zit aangesloten.

[Jojo2]

De rode pompschakelaar staat exact hetzelfde ingesteld als op de andere verdiepingen (waar het probleem niet is).

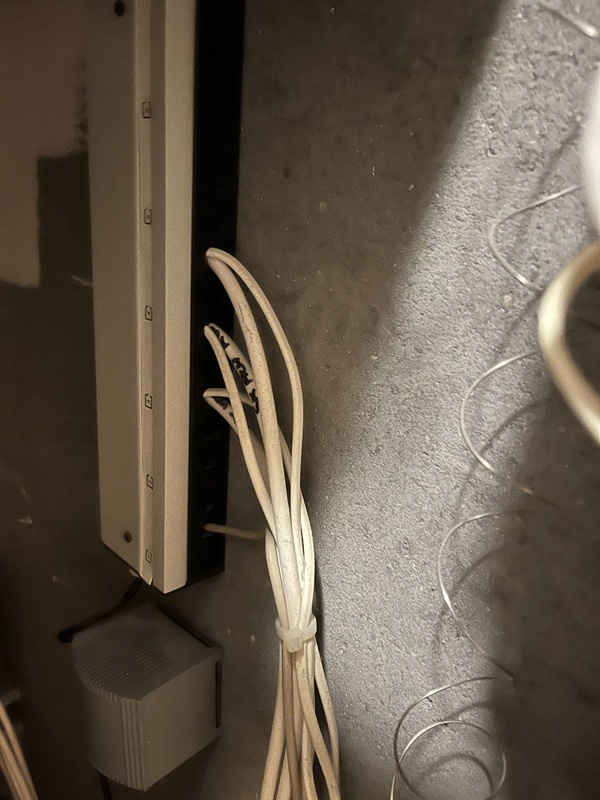

Ik heb het kastje zojuist opengemaakt. En zal die van de andere verdieping ook openmaken om te vergelijken. Ik zie zo op het eerste gezicht niks vreemds.

[Jojo2]

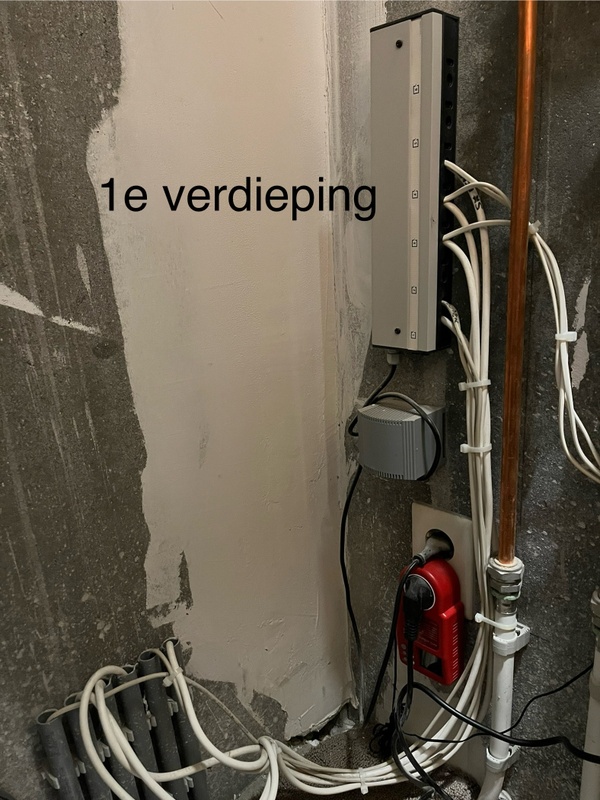

Dit is die van de eerste verdieping (werkt wel correct).

[Jim423]

En als je de stekker eruit trekt van deze kast op de 2e verdieping?

[lothar]

Het zit 1 aansluiting naar boven dus wel een verschil. En de onderste draden lijken niet vast te zitten? Maar moeilijk te zeggen zonder een handleiding oid

[ Voor 19% gewijzigd door lothar op 17-12-2024 22:19 ]

[Jojo2]

Die stekker is van de aansluiting beneden. De begane grond en 1e verdieping komen hier samen.

Ik ben er ook achtergekomen dat een van de thermische stelmotoren niet strak erop gemonteerd was. Ik heb de ring zojuist aangedraaid, waardoor deze er niet meer los op zit. Hopelijk helpt dat ook in het uitsluiten van de problemen. Al lijkt de temperatuur nog steeds op te lopen.

[Jojo2]

Van deze 3 buizen wordt alleen de middelste nog warm. Terwijl er geen warmtevraag zou moeten zijn. Water aanvoer loopt op tot boven de 40 graden.

[Ghost-X]

Misschien even nameten met multimeter of de klep ook spanning krijgt?
Als deze spanning krijgt vanaf de print maar de thermostaat is losgekoppeld zou je de thermostaan en klep nog op één van de vrije klemmen kunnen aansluiten.
En als de klep geen spanning krijgt maar toch open blijft staan zit die of niet god gemonteerd of deze is defect,

[ Voor 20% gewijzigd door Ghost-X op 17-12-2024 23:53 ]

[jnr24]

De stelmotoren kan je er vrij makkelijk afhalen en eventueel wisselen (of tijdelijk eraf laten), misschien doet de defecte het gedeeltelijk maar niet ver genoeg om volledig af te sluiten.

Even snel:

Pompen malen het water rond, als deze uit staan gebeurt er niks, vroeger stonden ze altijd aan, maar dat is met 50-60Watt niet meer van deze tijd, waarschijnlijk schakelen ze dus uit als er geen vraag is op de verdieping. Wat logica is gewenst om de hele zomer de boel elke 24u even soepel te draaien.

De 1-10 knopjes regelen de flow, zodat bijvoorbeeld een korte lus in een hal niet al het heet water krijgt en de rest bijna niets.

De 20-60 thermostaten regelen de temperatuur van het water, je wil geen water van 50-60 graden in je vloer, daar krijg je blaren en barsten van doorgaans iets van 25-40.

De Stelmotoren gaan open of dicht naar aanleiding van de doosjes in de 3 ruimtes. Dit is 'de gebruikersregeling'. Hier gaat het bij jou mis.
