Nieuwe inductiekookplaat aansluiten.

[Tubbietje]

Beste,

Ik kom er even niet meer uit en er zijn meerdere topics over, maar het lijkt alsof het in mijn situatie net iets anders is dan voorbij is gekomen.

Ik heb een nieuwe inductiekookplaat aangeschaft.
Hierbij hoort onderstaand aansluitschema.

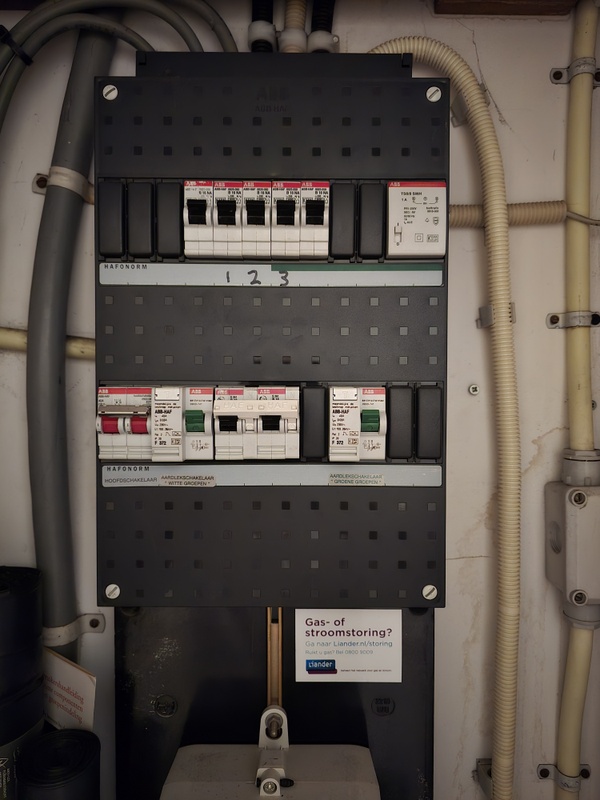

Mijn meterkast ziet er als volgt uit





De onderste 2 zwarte zijn van de kookplaat.

Ik heb de kookplaat aangesloten zoals op de gebruiksaanwijzing linksboven is weergegeven. 220-240V/380-415V 2N~

Dit vond ie in ieder geval niet leuk toen ik de stroom er weer op wou doen.
Mijn blauw en bruin zijn beide Nul lijkt het in de meterkast.

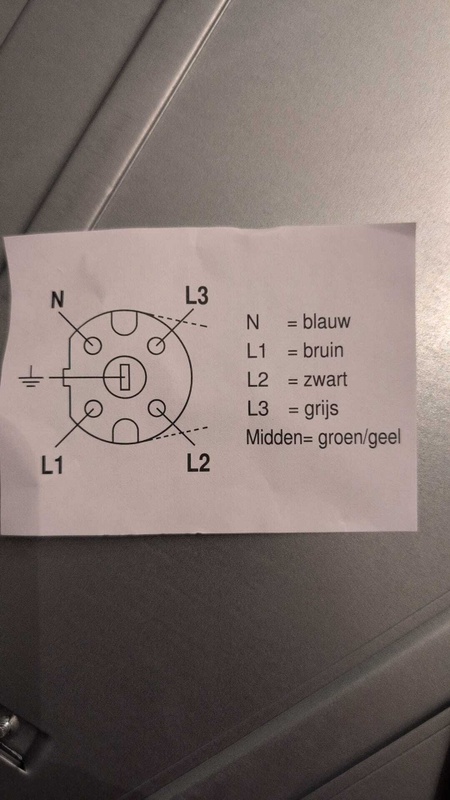

Zo staat het ook op de voorzijde van de wandcontactdoos door de monteur bijgeschreven. (

Hierbij een foto van de achterzijde van de wandcontactdoos.

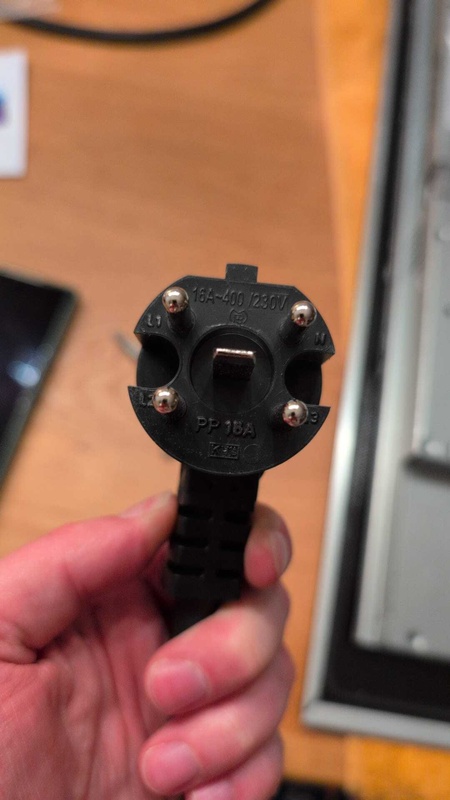

Zo ziet mijn Perilex stekker eruit. Alle kleuren komen overeen met de wandcontactdoos.




Iemand enig idee hoe ik nu dit zou moeten aansluiten op de juiste manier?
Ik verdenk er zelf van dat ik Grijs en Bruin zou moeten omdraaien omdat in de handleiding Grijs en Blauw wordt aangegeven als Nul en in de meterkast zijn Bruin en Blauw Nul.

Of zeg ik nu iets raars?

[Ricko1]

Jouw aansluiting geen 2N, maar 2L/2N
2N is een krachtgroep waar maar 2 fases gebruikt worden. Jij hebt een 1 fase aansluiting dus alles is 230V
2L/2N is een kookgroep
Dat is het rechtste schema.

Aansluiten in de kookplaat in jouw situatie:
Blauw =N1
Bruin = N2
Grijs = L1
Zwart = L2

Daarnaast moet de nulbrug verwijderd worden in de kookplaat.

[Tubbietje]

Super bedankt. Dus eigenlijk zat ik steeds naar het verkeerde schema te kijken.
Ik ga ermee aan de slag.

[DukeBox]

Toch zie ik hier niets afwijkends wat niet al in het Het grote kookplaat aansluiten topic staat. Maar goed, als je naar het verkeerde schema kijkt dan is het inderdaad niet helemaal duidelijk.

[zonnepaneelxl]

Als je slim bent haal je eerst die ongeisoleerde draad bruggen weg aan de onderkant van de automaat.

Ziet er wel een beetje “knullig” en gevaarlijk eruit
