Beste Medetweakers,
Lange versie:
Sinds een tijdje bezit ik een elektrisch bestelbusje (Kangoo 2017) die alleen enkelfase kan laden, en dat gaat tergend langzaam. Ondanks dat de bus 32A uit die enkele fase kan trekken, is dat met mijn traditionele 3x25A niet mogelijk, en mijn laadpaal bregrenst doorgaans op 16A.
Ik wil dus onderzoeken of het mogelijk is sneller te laden zonder m'n hoofdzekering(en) eruit te trekken.
En dat bracht mij op het volgende idee.
Korte versie:
Is het mogelijk om een (sterke) 3-fase gelijkrichter te gebruiken i.c.m. een off-grid omvormer om zo uit 3-fasen een gelijke stroom te trekken en hiermee een enkelfase apparaat te voeden?
Voorbeeld gelijkrichter:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/vMISbuxNCTXAF2nTtGe9ImVB.jpg?f=user_large)
Voorbeeld omvormer:
https://nl.aliexpress.com/item/1005007505701372.html
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/IWCPvduHvpLnTaSO3a6gnn6i.jpg?f=user_large)

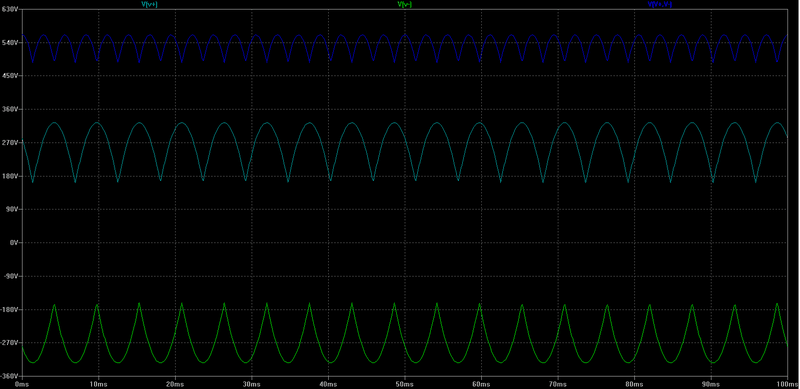

Hoe dit volgensmij zou kunnen werken (aannames):
/f/image/fttqQ58PMq7EzmCLC6Z4R3QD.png?f=fotoalbum_large)
Van boven naar beneden:
+ gelijkrichter tov - gelijkrichter
+ gelijkrichter tov stroomnet nul
- gelijkrichter tov stroomnet nul
Op de inputs van de gelijkrichter sluit ik fase 1, 2, en 3 aan, welke tussen elkaar ongeveer 400Vac zijn.
De gelijkrichter heeft 2 outputs, welke in verhouding tot elkaar - en + vormen met iets van een rimpel ommenabij 540V"dc"
Gemeten tussen de outputs en de nul van het stroomnet zou dan ongeveer 270V"dc" te meten moeten zijn met een iets grotere rimpel.
De off-grid inverter kan zonder accu werken om direct vanaf de beschikbare energie in de "zonnepanelen" een vrij zware AC last te laten werken. Deze inverter beschikt over 2 MPPT trackers welke een maximale werkspanning hebben van 500Vdc.
Ik sluit de nul van het stroomnet aan op de + van de linker tracker en de - van de rechter tracker, sluit de - van de gelijkrichter aan op de - van de linker tracker, en de plus van de gelijkrichter op de + van de rechter tracker.

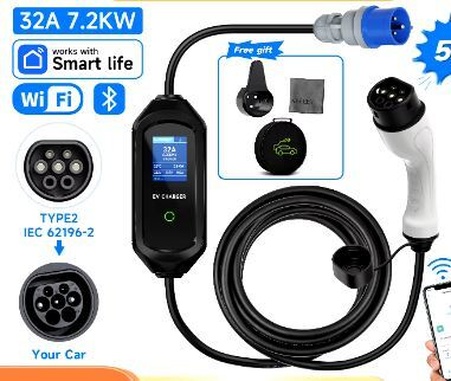

De off-grid inverter denkt dat de zon schijnt en ik sluit mijn bus aan op de AC output van de inverter met een 32A enkelfase draagbare oplader zoals deze:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/oCePzqYDtxL9XPSSQnzNSoVi.jpg?f=user_large)
Ik snap dat je ook dingen kan doen met grote logge dure transformatoren om ongeveer hetzelfde te bereiken, maar dit lijkt lichter, goedkoper, kleiner en misschien zelfs efficiënter.
Kan dit werken? Zo nee waarom niet? Wat moet hieraan toegevoegd worden om het misschien te laten werken (filtering, condensatoren, etc)?
Lees graag jullie reacties
Lange versie:
Sinds een tijdje bezit ik een elektrisch bestelbusje (Kangoo 2017) die alleen enkelfase kan laden, en dat gaat tergend langzaam. Ondanks dat de bus 32A uit die enkele fase kan trekken, is dat met mijn traditionele 3x25A niet mogelijk, en mijn laadpaal bregrenst doorgaans op 16A.
Ik wil dus onderzoeken of het mogelijk is sneller te laden zonder m'n hoofdzekering(en) eruit te trekken.
En dat bracht mij op het volgende idee.
Korte versie:
Is het mogelijk om een (sterke) 3-fase gelijkrichter te gebruiken i.c.m. een off-grid omvormer om zo uit 3-fasen een gelijke stroom te trekken en hiermee een enkelfase apparaat te voeden?
Voorbeeld gelijkrichter:
Voorbeeld omvormer:
https://nl.aliexpress.com/item/1005007505701372.html
Hoe dit volgensmij zou kunnen werken (aannames):
:fill(white):strip_exif()/f/image/fttqQ58PMq7EzmCLC6Z4R3QD.png?f=user_large)
Van boven naar beneden:
+ gelijkrichter tov - gelijkrichter
+ gelijkrichter tov stroomnet nul
- gelijkrichter tov stroomnet nul
Op de inputs van de gelijkrichter sluit ik fase 1, 2, en 3 aan, welke tussen elkaar ongeveer 400Vac zijn.
De gelijkrichter heeft 2 outputs, welke in verhouding tot elkaar - en + vormen met iets van een rimpel ommenabij 540V"dc"
Gemeten tussen de outputs en de nul van het stroomnet zou dan ongeveer 270V"dc" te meten moeten zijn met een iets grotere rimpel.
De off-grid inverter kan zonder accu werken om direct vanaf de beschikbare energie in de "zonnepanelen" een vrij zware AC last te laten werken. Deze inverter beschikt over 2 MPPT trackers welke een maximale werkspanning hebben van 500Vdc.
Ik sluit de nul van het stroomnet aan op de + van de linker tracker en de - van de rechter tracker, sluit de - van de gelijkrichter aan op de - van de linker tracker, en de plus van de gelijkrichter op de + van de rechter tracker.
De off-grid inverter denkt dat de zon schijnt en ik sluit mijn bus aan op de AC output van de inverter met een 32A enkelfase draagbare oplader zoals deze:
Ik snap dat je ook dingen kan doen met grote logge dure transformatoren om ongeveer hetzelfde te bereiken, maar dit lijkt lichter, goedkoper, kleiner en misschien zelfs efficiënter.
Kan dit werken? Zo nee waarom niet? Wat moet hieraan toegevoegd worden om het misschien te laten werken (filtering, condensatoren, etc)?
Lees graag jullie reacties
[ Voor 6% gewijzigd door donotwant op 09-10-2024 01:18 ]
