[PV] Dwarskap (oost-west) 2 strings?

[averroes1198]

Beste medetweakers,

Wij hebben een offerte gekregen voor het leggen van 12 panelen.

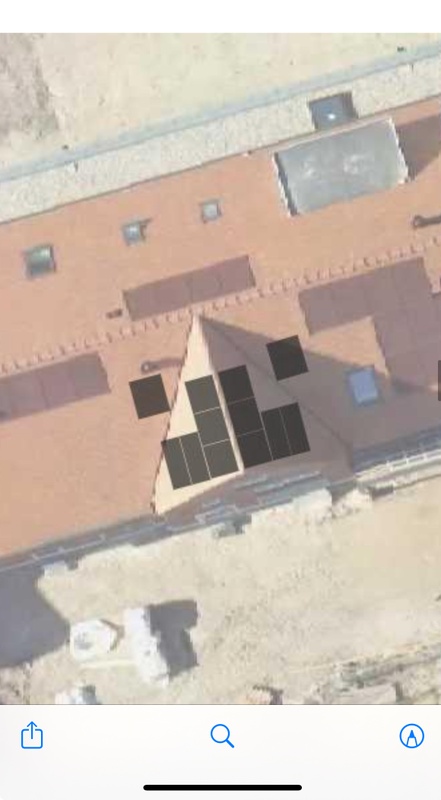

Zie afbeelding voor het legplan. De woning is zuid georiënteerd, de twee dakhelften zien dus op oost en west en de twee losse panelen zijn richting het zuiden georiënteerd.

Volstaat met dit legplan een centrale omvormer met twee strings?

[Ronald]

Absoluut niet.

[AUijtdehaag]

In 1e instantie niet

Maar deze heeft 3 mppt en 60 V nodig, dus 2 panelen op zuid op 1 mppt kan wel
https://www.mg-solar-shop...nergy-3.6-hybrid-inverter
En oost en west op de andere 2 mppt

[ Voor 12% gewijzigd door AUijtdehaag op 11-04-2024 17:45 ]

[TheBorg]

Ronald schreef op donderdag 11 april 2024 @ 17:31:
Absoluut niet.

Beetje onderbouwing zou wel fijn zijn.

[averroes1198]

Dan ga ik denk ik voor alleen oost-west en geen panelen op zuid. Dan kan je ook gewoon met een Goodwe DNS 4200 uit de voeten in combinatie met 10x 440Wp panelen?!

[morecowbells]

Oost string + 1 op zuid met een tigo optimizer
West string +1 op zuid met een tigo optimizer

https://nl.tigoenergy.com/product/ts4-a-o

Niet te veel van deze optimizers in je strings want de kortsluit stroom gaat er door omhoog.

[ Voor 44% gewijzigd door morecowbells op 11-04-2024 18:29 ]

[Proton_]

@morecowbells Dat lijkt me niet te kloppen. Kunnen Tigo's dan intussen de spanning verhogen?
Selectief toepassen heeft alleen zin in hetzelfde dakvlak, en de kortsluitstoom is niet afhankelijk van het aantal optimizers.

[Ronald]

TheBorg schreef op donderdag 11 april 2024 @ 17:53:
[...]

Beetje onderbouwing zou wel fijn zijn.

1 string, 1 oriëntatie is heel, heel, heel erg bekend.

Zet je het ene zuid paneel in string met de 5 op west dan gaat OF het zuid paneel geheel in bypass en doet NIETS (om precies te zijn vreet hij 3x0,5V * string stroom = tot 5W op over de bypass diodes)
Of hij hindert de west panelen.


@morecowbells je verhaal klopt niet. Kortsluitstrom kan niet omhoog, en Tigo's kunne niet boosten want dan stel je de omvormer op het spel. Slechte suggestie!


Er kan een 3e paneel bij op zuid aan de oost kant, ook op west als die pijp een ventilatie pan kan worden. Dan loop je hard richting de oplossing van @AUijtdehaag als beste.
