Specifieke afmetingen 6700XT

[GoingToaster299]

Mijn vraag:
Ik ben bezig met het 3d-ontwerpen van een custom shroud voor mijn reference 6700XT, en wil daarvoor graag de interne maten weten. Met name de 4 schroeven waaraan de shroud zelf aan de pcb en heatsink zit.




Wat ik al gevonden of geprobeerd heb

Dankzij de video van gamersnexus: video op 18:47 en de pagina van techpowerup heb ik al wat informatie kunnen vinden. Echter ontbreekt natuurlijk nog steeds het gedeelte waar de maten uit blijken. Graag verneem ik elk soort reactie!

Dankzij een vriend met SolidWorks is er al een prototype ontworpen:


Het is de bedoeling dat er 2* 120*25mm noctua fans in komen, die met een pwm-splitterkabel op het moederbord gaan. Dit wordt dan adhv FanControl bestuurd.

In het kort: Ik zou graag alle (interne) maten en overige informatie over de 6700XT willen weten! Alvast bedankt!

[rhwerkman]

Kortste klap is ding demonteren en zelf opmeten.

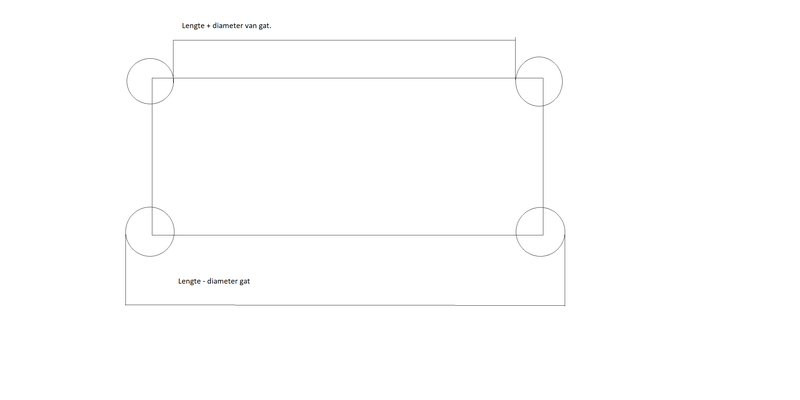

Met een schuifmaat kan je de afstand tussen de gaten meten, daarna de diameter van een gat bij de afstand optellen en je zou dan de correcte maten moeten vinden. Zou wel het moederbord pakken voor de maten. let op. Je kan de langste maat of kortste maat meten, meet je de langste, dan haal je diameter van het gat van gemeten afstand af.

[_ferry_]

Dubbel met Specifieke afmetingen 6700XT
