Warmtepomp gas conversie naar volledig elektrisch

Pagina: 1
Acties:

Acties:
  • 0 Henk 'm!

  • sprk_nl
  • Registratie: Juli 2010
  • Laatst online: 02-06 18:17
De huidige gas CV installatie is nu 21 jaar en werkt nog als een zonnetje.
Althans, we zitten er prima warm bij, maar kan de energieafgifte / efficiëntie moeilijk 100% controleren.
Toch wil ik alvast wat voorwerk rekenwerk besteden aan een volledige elektrische WP voor CV en DHW.

Ik hou er van om vooraf enigszins een theoretische berekening te maken en hier later op terug te komen.
Aandachtig heb ik de forums hierover gevolgd en hoop dat iemand mij een duw in de juiste richting, ofwel een bevestiging kan geven op onderstaand.
Ik heb geen praktische ervaring met WP installaties, noch een keuze in hardware gemaakt.
De lap tekst is ondertussen flink herschreven en gegroeid alvorens op send is gedrukt.
Erg leuke materie om 'even' in te duiken. :P
Mijn situatie:
De AWB thermomaster 2hr 28.02WT CV installatie levert hoofdzakelijk aan de vloerverwarming.
De CV en DHW aanvoertemperatuur is beide 55 °C.
De CV setpoint kan niet lager ingesteld worden, maar wordt door modulatie wel na verloop van tijd verlaagt als de vloer opwarmt. Omdat de setpoint niet lager kan, en ter beveiliging zit er voor de vloerverwarmingspomp nog een thermostaatkraan die de vloer limiteert op (ik meen) 35 - 40 gr.

Een airco unit Toshiba RAS-M18UAV-E buitenunit verwarmt en koelt de woonkamer, soms als hoofdverwarming en soms voor bijverwarming.
Vooral als 'warmte-deken' in een lichtstraat is deze onmisbaar in de winter.
De lichtstraat van 4,5 x 1,3 m is een grote stookput in de winter.
Hiervoor zoek ik nog een isolatie mogelijkheid (ander topic dat volgt, tips zijn welkom).

Er is weinig verwarming nodig in andere ruimtes.
Radiators op de laagste stand, lopen geknepen op het CV circuit mee.
Met een IKEA schakelaar kan de vloerverwarmingspomp uitgeschakeld worden om enkel de overige ruimtes te verwarmen als het een keer nodig is.
De badkamer is voorzien van een CV radiator en een eenvoudige straalkachel om sporadisch met 600 W of 1200 W een boost te geven.
Verbruik
Gas CV gemiddeld over 4 jaar550
Gas CV worst case950
Gas DHW 240
Wat ik heb opgepikt uit de andere posts:
CV en DHW zie ik nu als twee aparte warmtevragen, met elk hun kenmerken.

CV op elektriciteit heeft t.o.v. gas een veel langere doorlooptijd nodig om dezelfde hoeveelheid energie in het huis te krijgen.
Een temperatuur van 35 graden direct in de vloer (en radiators) verwacht ik dan voldoende?
De vloerverwarming kan prima als buffer gebruikt worden, waardoor een buffervat specifiek voor CV overbodig is.
De doorstroom bij de vloer verdeler moet worden aangepast.
Ik neem aan dat het verwijderen van de vloerverwarmingspomp er voor moet zorgen, dat de WP de doorvoersnelheid kan bepalen?

Voor DHW heb ik nog geen onderbouwing kunnen maken.
Ik verwacht een setpoint van 55 graden, gelijk aan de huidige situatie, dat voldoende moet zijn.
Moet er een back-up warmte element van b.v. 3kW in om legionella met zekerheid te verdelgen?

Ik lees dat een 300L boilervat ~ 45 minuten aan 38 graden water kan laten mengen.
Dat lijkt me met een gezin van 4 personen prima om de douche en (keuken)kraan te voorzien van warm water.

In de winter, worst-case ga ik altijd van uit, is kraanwater 10 graden.
Om een volledig vat te warmen naar 55 graden is er: 300L * 45 graden * 0.00116 kWh = 16 kWh nodig.
In theorie met 6kW zou dat 3 uur duren. Echter, hoe werkt dat in de praktijk?
Zorgt een 3-weg klep er voor dat de warmte eerst de boiler verwarmt en daarna de CV?
Is DHW de piekgebruiker van het warmen, of zijn er settings aan te passen voor max stroomverbruik zodat deze 's avonds 'rustig' kan opwarmen?

Als het water bovenin het vat 40 graden heeft bereikt, is dat dan al voldoende om 38 graden te leveren op een douche? Dat snoept alweer een uur af van de stooktijd en kom je op 2 uur uit ipv 3.

Dan is er nog iets met een aftapbaarheid van ongeveer 85% van een boiler.
Enfin. Op het DHW hoofdstuk kan ik nog verder uitdiepen. Deze dag is voorbij.

Op dit moment past het geheel nog prima binnen de 1x 35 A hoofdzekering.
Bij het overschrijden van de max in de winter schakelt HASS de airco en vaatwasser uit (waar mogelijk).
Ik verwacht met een WP hier niet meer mee weg te komen in de winter en de meterkast moet opwaarderen naar 3x 25 Amp

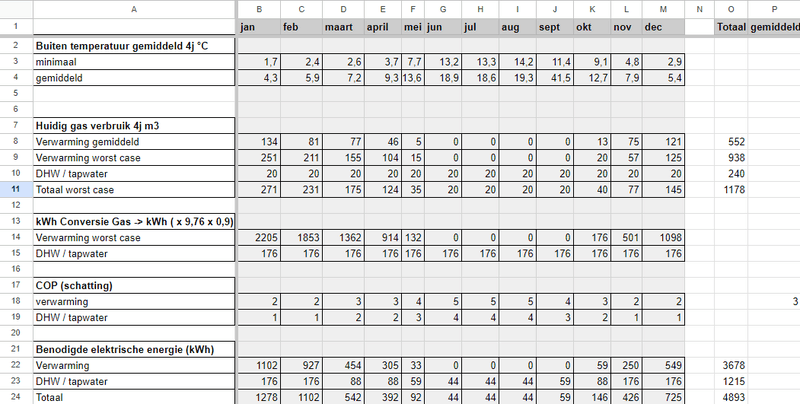

Afbeeldingslocatie: https://tweakers.net/i/wSodtPZdifTLZBb65pBG9-fRn9k=/800x/filters:strip_exif()/f/image/cQ0LFS6n3MXx6T4TOXjViyll.png?f=fotoalbum_large

In bovenstaande afbeelding heb ik een poging gedaan om:
  • Het gasverbruik per maand om te zetten naar kWh ( x 9,76 ) minus efficiëntie gasketel (0,9)
  • Middels een COP schatting de elektrische energie per maand voor CV en DHW
  • De energie in jan als voorbeeld / 31 geeft me een idee hoeveel kWh er nodig is per dag
  • Voor CV 271 kWh / 6 kW = een runtime van 7 uur
  • Deze 7 uur genomen met een COP van 2, zou een belasting van 6 / 2 = 3kW voor 7 uur zijn
  • DHW is enkel 1-op-1 berekend van gas verbruik en verwacht ik niet correct te zijn
Pas ik de @koevlaas2 formule toe, dan kom ik met een gemiddelde CV en DHW totaal van 800 * 8 / 1650 uit op afgerond 4 kW.
Neem ik een zwaarder gestookt jaar erbij, dan wordt het 1200 * 8 / 1650 = afgerond 6 kW

Een 6 kW met een COP van 2 zou een aansluitwaarde van 3kW zijn.
Dit kan denk ik prima op 1 fase aangesloten worden, maar hoe zit dit in de praktijk?

Ik verwacht dat de koevlaas2 formule als volgt is opgebouwd:
800 m3 gas heeft een calorische waarde van 9,76.
Haal er de efficiëntie van een gasketel af en je zit iets lager. Ik had daar 9,76 * 0,9 voor genomen.
De 1650 zijn het aantal stookuren, waarmee je het totale vermogen deelt door het benodigde aantal uren om op het op te wekken vermogen uit te komen. In die richting :)

Ik las dat een WP meestal 35% kan terug regelen.
Daarmee zou de 6 kW terug moeten kunnen moduleren naar naar 4 kW.
Voor CV denk ik hier een basis te hebben, of moet er meer reserve in zitten?

Is de gedachtengang realistisch?
Op deze vraag zoek ik dus een duw in de juiste richting.
Misschien heb je eenzelfde situatie of vermogensvraag vanuit gas al gehad?

Acties:
  • +1 Henk 'm!

  • DaWizza
  • Registratie: Augustus 2001
  • Niet online
Het is een klein beetje een wirwar van vragen en informatie. Ik zal degene eruit pakken waar ik iets over kan roepen:

-Setpoint boiler hebben de meeste mensen op 48 graden staan, met een drop van 8 tot 10 graden om weer te verwarmen.
Hoe lang je warm water hebt hangt af van je gewenste douchetemp, l/m wat uit je douchekop komt en hoe warm je je water hebt staan.

-Energieverbruik per jaar is ongeveer 2x huidige gasverbruik.

-De gebruikte COPwaardes zijn allemaal minimaal 1punt te laag.
De laagste die ik bij mijzelf heb gezien van 2.4 in de winter voor SWW en ik denk 3.5 voor vloerverwarming. De gegevens kun je uit de specs van de gewenste WP halen.

-3 fase is aan te raden.

-"35% terug regelen wp": ook deze info kun je terugvinden in de specs van de WP. Sommige gaan verder terug dan anderen.

SUZ-SWM80VA & ERSD-VM2D, 200L SWW, 5330Wp O 45°, 2870Wp W 45°, 820Wp Z 10°, Fresh-r on the wall compac WTW


Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 22:50
De airco camoufleert natuurlijk gasverbruik. 123 DuckDuckGo verder kan daar 1 of 2 3kW binnenunits op zitten, wat genoeg is om een heel groot deel van het jaar genoeg warmte in de hele ruimte te krijgen… (waarbij airco’s dat niet altijd goed over de ruimte verdeeld krijgen)

Ook al vind jij, en heel veel anderen, het prima om andere verblijf ruimtes amper te verwarmen, modern bouwbesluit vraagt 20 graden. Dat is wat mij betreft dan ook wat verwacht mag worden van een deugdelijk verwarmingssysteem.

Leidingwerk moet pittig dik zijn voor zeker de primaire leiding.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • +1 Henk 'm!

  • natural colour
  • Registratie: April 2022
  • Laatst online: 20:53
Oef! wat een ingewikkeld verhaal..

Een wp van zelfs 9 kW thermisch kan prima op een 16A groep, de back-heater komt dan op andere groep, maar als je die op de wp goed kan instellen doet de heater maar weinig.
De Panasonic J serie 9 kW kan ver terug moduleren, prima voor jou woning maar wel 9 kW beschikbaar voor SWW, (de wp is dan wel luidruchtig!) prima voor douchen. (hurry, de J serie gaat er uit)
Bepaal ideale plaats voor het SWW vat, bepaal plaats voor het buffervat (nuttig bij een 'defrorst')
Vervang hoofd cv leidingwerk met grotere doorsnee.
Bepaal de afgifte van de radiatoren bij typische wp temperatuur (35°), eventueel vervangen met radiatoren met grotere afgifte.
Bepaal de afgifte vloerverwarming bij typische wp temperatuur, het eventuele tekort aanvullen met een radiator of airco.
Naast Panasonic, Mitsubishi, kijk naar de Itho Amber warmtepomp, deze wp is nog in ontwikkeling wat betreft software, maar zal dan juist voor een doorsnee Hollandse woning zeer goed inzetbaar zijn, terwijl de Japanse merken geen haast maken om hun wp geschikt te maken voor de Nederlandse omstandigheden.
Bepaal waar je in je huis nog nuttig kan isoleren; vloer, dak, Hr+++ glas.. enz.

20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/


Acties:
  • 0 Henk 'm!

  • sprk_nl
  • Registratie: Juli 2010
  • Laatst online: 02-06 18:17
Heel erg bedankt voor de feedback @natural colour @Ronald en @DaWizza .
Mijn vraag begon klein, maar bleef alsmaar groeien, het is een hoop info en gedachtes bij elkaar.

Jullie feedback op leidingwerk kan ik nu beter plaatsen.
Op dit moment heeft de aanvoer naar de vloerverwarming een hogere temperatuur dat verdeeld en daarmee ook verlaagd wordt. Aangezien de temperatuur lager is, moet de doorvoer dus groter worden begrijp ik.

Buffervat voor defrost is me nieuw.
Ik dacht dat een buffervat een hogere temperatuur nodig had, en daardoor meteen je COP nadelig beïnvloed.
De vloerverwarming die ik heb is niet ingeslepen in het bovendek,
Deze ligt iets dieper in de vloer, waarbij er naar mijn idee best een flinke betonbuffer aanwezig is.

Dank voor de setpoint boiler temp van 48 graden. Daar kan ik verder mee rekenen.

Het bouwbesluit heb ik inderdaad niet meegenomen. Hier ben ik puur op gevoel in gegaan.
Vanwege de vloerverwarming heb ik al 20 jaar een CV setpoint van 55 graden.
De bovenverdiepingen warmen lang mee, en moet daardoor flink geknepen worden om het niet te warm te laten worden. Ik ga de type radiatoren met aanvoer na rekenen waar ik met een lagere temp. op uit kom.

De COP had ik echt geen idee van.
Na COP aanpassing heb ik het elektrisch opgenomen vermogen nog 2,7x hoger dan het gas.
Hoogste tijd nu om een keuze te maken in componenten om daadwerkelijke technische specs mee te kunnen nemen en de investering duidelijk te maken.

Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 22:50
sprk_nl schreef op zaterdag 30 maart 2024 @ 11:41:
Buffervat voor defrost is me nieuw.
Ik dacht dat een buffervat een hogere temperatuur nodig had, en daardoor meteen je COP nadelig beïnvloed.
De vloerverwarming die ik heb is niet ingeslepen in het bovendek,
Deze ligt iets dieper in de vloer, waarbij er naar mijn idee best een flinke betonbuffer aanwezig is.
Buffervat voor defrost is nodig als je niet kan verzekeren dat er genoeg vrij circulerend volume is. Een niet nageregelde vloerverwarming zal voldoen. Bij tekort volume wordt vaak een seriebuffer (in retour) gebruikt. Deze beïnvloed de COP niet, alleen kost dat geld... ook als het functioneel overbodig is.

Parallel buffervaten zijn voor nageregelde systemen, en... worden nogal vaak verkeerd aangesloten... De primaire flow wordt dan door de buffer gestuurd, daardoor menging en Ta verlies. De enige juiste manier is opstelling C, met voorbeelden D en E: https://warmtepomp-weetje...at-warmtepompinstallatie/

Verlies kan dan plaatsvinden, maar als het systeem in balans is dan loopt er niets door de buffer en dus geen COP verlies (Maar wel verbruik van extra pomp)

Parallel buffers hebben weinig nut als ze niet lomp groot zijn... met Ta-Tr vaak 5 graden blaft een WP op minimum vermogen een 50L vaatje in enkele minuten vol. Dus je begint met 200L en dan nog is het geen zwarte magie.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • sprk_nl
  • Registratie: Juli 2010
  • Laatst online: 02-06 18:17
Ronald schreef op zaterdag 30 maart 2024 @ 11:56:
[...]

Parallel buffervaten zijn voor nageregelde systemen, en... worden nogal vaak verkeerd aangesloten... De primaire flow wordt dan door de buffer gestuurd, daardoor menging en Ta verlies. De enige juiste manier is opstelling C, met voorbeelden D en E: https://warmtepomp-weetje...at-warmtepompinstallatie/
Wow, wat een bakbeesten die buffervaten bij Duitsland en Oostenrijk. Dat is andere koek.
Die WP-weetjes pagina legt het duidelijk uit.

Nu vraag ik me wel af hoe een 300L vaatje de zolder op komt.
Met 4 man zo'n ding een houten trap op duwen en trekken. Dat zijn vies veel kilo's op een houten trap.

Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 22:50
Een 300L vat weegt leeg minder dan een wasmachine :-) Dat moet goed komen.
Vol kan de vloerbelasting een ding zijn... 370 kilo op 60x60 is veel.

De eerste vraag die je moet stellen is: Is naregeling daadwerkelijk nodig.
Het systeem inregelen voorkomt dat het systeem niet in balans is en ruimte A warmer wordt dan ruimte B.

Maar inregelen houdt geen rekening met zaken als zoninstraling. Dit is waar je zelf over na moet denken, jij hebt de kennis van je huis.

Ik heb kamers op zuid die de 22+ al gezien op de enkele zonnige dag dit jaar. Maar de kamer op noord komt zonder hulp op diezelfde dag niet boven de 16.
Zonder zon blijft ook zuid koud. Dus ik ga de naregeling zeker houden.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • +1 Henk 'm!

  • natural colour
  • Registratie: April 2022
  • Laatst online: 20:53
sprk_nl schreef op zaterdag 30 maart 2024 @ 12:18:
[...]


Wow, wat een bakbeesten die buffervaten bij Duitsland en Oostenrijk. Dat is andere koek.
Die WP-weetjes pagina legt het duidelijk uit.

Nu vraag ik me wel af hoe een 300L vaatje de zolder op komt.
Met 4 man zo'n ding een houten trap op duwen en trekken. Dat zijn vies veel kilo's op een houten trap.
Als er vloerverwarming aanwezig is die altijd open staat is een buffervat niet persé noodzakelijk, eigenlijk onnodig.. wel nuttig, bij een de-frost koelt de vloer en leidingwerk dan niet zoveel af.
Overigens moet je zo'n vat wel in de buurt/ vlakbij de warmtepomp (buitenunit) plaatsen.
300 liter buffer voor jouw woning is wel veel , 200 liter is al genoeg.

En dan nog een dingetje; ga niet te veel rekenen aan COP, SWW, t° hier, t° daar...
Bepaal nu de gewenste wp met ongeveer het juiste thermisch vermogen, een plaats voor een SWW vat met een bepaalde gewenste inhoud.. de rest komt later vanzelf wel goed.
Nogmaals de Panasonic 9 kW J serie is een heel mooi keuze, betrouwbaar, makkelijk in te stellen met de remote controller en kan tot 2.5kW terug moduleren: komt altijd goed.
Er zijn andere merken wp die ook prima zijn, en op bepaalde vlakken beter zijn zoals geluid van de Pana buitenunit bij vol-bedrijf.
Maar daar kun je wel een geluidsisolerende kap overheen doen, het geheel oogt dan ook veel beter.

[ Voor 29% gewijzigd door natural colour op 30-03-2024 13:29 ]

20x JA Solar 6.9KW; Fronius Symo 7.0; Panasonic 7H Mono; Atlantic Explorer V4; https://www.astrobin.com/users/naturalcolor/


Acties:
  • 0 Henk 'm!

  • sprk_nl
  • Registratie: Juli 2010
  • Laatst online: 02-06 18:17
@natural colour ik kan af en toe doorslaan in het doorrekenen.
Met jullie info heb ik zeker een duw in een praktische richting gekregen. Dank daarvoor.

Een buffervat neem ik mee ter lering.
Of ik het nodig heb, dat moet de specialist dan bepalen.
Ik wil er in elk geval de functies begrijpen.

Voor DHW verwacht ik wel een boilervat nodig te hebben.

De informatie van draagkracht van betonvloeren loopt behoorlijk uiteen.
Vanaf 300 m2 tot 1000kg /m2, wat nog kan oplopen vlak bij de draagmuren.
Het is weer een mooi rabbit hole dat opduikt.
Voor de zekerheid heb ik een mail richting de toenmalige aannemer gestuurd om deze info te achterhalen.

V.w.b. leidingwerk.
Op zolder komen 2 'groepen' bij elkaar met leidingen van 22mm dikte.
Deze 2 groepen gaan naar de begane grond en 1e verdieping met verdeler.
Elders lees ik dat de hoofdleiding minimaal 28mm tot 35mm moeten zijn. Weer een stukje van de puzzel.

Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 22:50
28 staal, 32mm meerlagenbuis (= identiek binnendiameter) zal voldoen als aanvoer naar de 2x22mm staal.

En 'specialisten' vinden buffervaten juist notoir moeilijk...

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • ASW1
  • Registratie: Juni 2013
  • Laatst online: 23:24
Hoeveel kWh duw je per jaar dan door die airco om te verwarmen? Want dat moet je optellen bij je gasverbruik om de warmtebehoefte te bepalen, of is het de bedoeling dat die airco straks ook blijft draaien naast de warmtepomp?

Acties:
  • 0 Henk 'm!

  • sprk_nl
  • Registratie: Juli 2010
  • Laatst online: 02-06 18:17
ASW1 schreef op zaterdag 30 maart 2024 @ 15:07:
Hoeveel kWh duw je per jaar dan door die airco om te verwarmen? Want dat moet je optellen bij je gasverbruik om de warmtebehoefte te bepalen, of is het de bedoeling dat die airco straks ook blijft draaien naast de warmtepomp?
Klopt, appels met appels vergelijken.
Echter de airco zal op dagen die net een duw in de rug nodig hebben z'n werk blijven doen.
De vloerverwarming is de enige verwarming, en die is behoorlijk traag.
Er zit een stroommeter tussen de meterkast en airco, die moet nog geautomatiseerd uitgelezen worden.
Pagina: 1
