Dakpan inslijpen voor zonnepanelen.

[DCAC]

Ik ga zonnepanelen plaatsen op mijn pannendak en ik zou graag advies willen over de plek van de dakhaken en het inslijpen van de pannen.

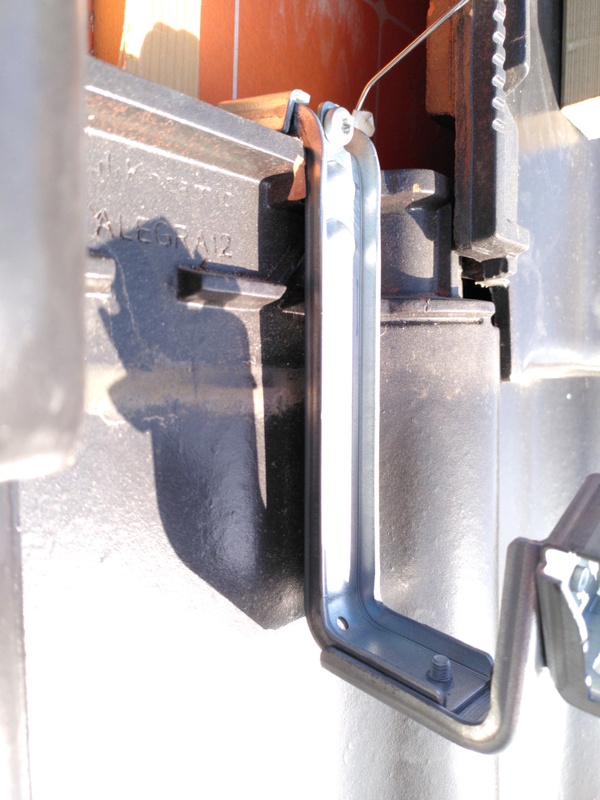

Bij wijze van proef heb ik een dakhaak geplaatst. Het lijkt mij dat de pan te ver open staat en dat er risico is op inregenen en/of klapperende pannen.

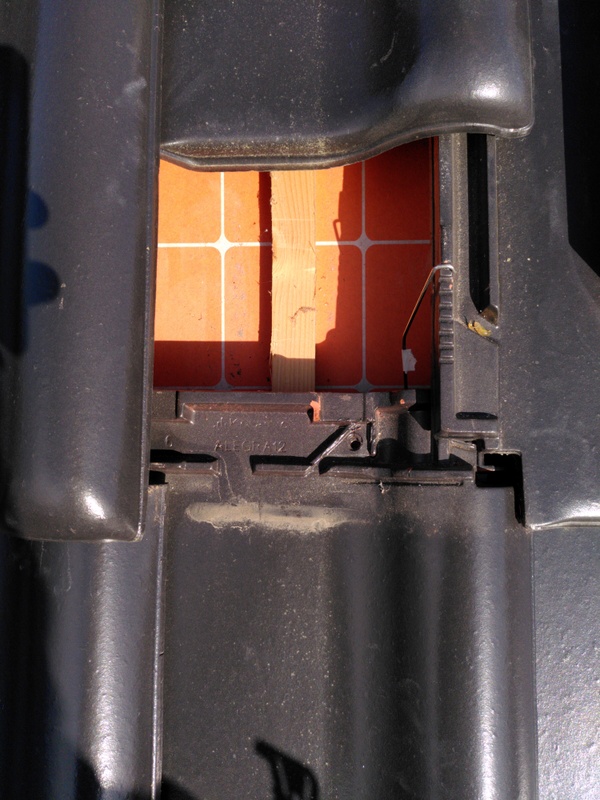

Rechtsboven op de pan zit een plek die gemaakt lijkt te zijn voor een dakhaak. Ik vermoed dat ik hier alleen de pan erboven hoef te slijpen om de dakpan dicht te krijgen. De dakhaak zit dan wel in het begin van de welving.



Is het nodig om nog een stuk rubber tussen de haak en de pan te doen? Op dit moment zweeft het grootste deel van de haak, maar hij zit wel stevig vast. Ook heeft de pan hier aan de bovenkant best wel wat 'body'. Hij klemt niet op een dun richeltje ofzo.



Alternatief zou zijn om de dakhaak links te plaatsen waar geen welving zit en de pan vlak is. Hier kan ik onder de dakhaak slijpen en zo de dakhaak over een langer gedeelte strak op de pan klemmen. Ik vermoed dat ik dan ook de pan erboven moet inslijpen, dus dit heeft niet mijn voorkeur.

Kan iemand met ervaring hier advies geven?

[Ronald.42]

Ik heb de pannen die erop liggen aan de onderkant uitgeslepen.

[RobertV70]

Ja, helemaal goed. Inslijpen is doorgaans beter, maar wordt vaak door installateurs liever niet gedaan, kost veel tijd en de klant ziet het toch niet. Als er schade van komt ziet een klant dat vaak pas na jaren. Top werk!

[_NvS_]

Zelf mijn pannen bij mij en ook anderen ingeslepen met die haken zoals je voorbeeld. Deze nemen nog al meer ruimte in als die normale klem haken.
Ik heb een voegenslijpschijf op een accu slijper gebruikt, dat maakt het wel een stuk makkelijker.
Bijv: https://www.ecotools.nl/v...voegenschijf-125-x-6-4-mm

[klump4u]

Ik doe ook altijd de bovenste pan aan de onderkant inslijpen zodat de pannen netjes aansluiten, is wat meer werk maar lijkt wel 'veiliger'
Deze week toevallig weer het dak op om 4550Wp te leggen op de Noord-oost kant.
Als ik er aan denk zal ik een foto maken.

[Ronald.42]

Het is niet leuk werk, stof herrie vies worden..
Maar het maakt het wel af.
Ik denk met mijn dak dat ik aan weerskanten al met al 40 pannen heb lopen uitslijpen.
Je moet dan met die dingen het dak af en op en dat hoeft niet als je niet slijpt dat scheeld een hoop tijd en werk.(belangrijk voor de cowboys)
Of je kunt ze op het dak slijpen maar dat was mij wat te gek, liever een keer vaker de ladder op en af.

[peter123]

Vooral met ClickFit Evo komen de pannen nog een stuk verder omhoog. De haak is niet plat metaal, maar heeft een opstaande rand. Ik heb alle pannen moeten inslijpen en dat had ik niet voorzien en wordt ook weinig verteld. Daarna ook nog met siliconenkit de gleuven dicht gemaakt. Een installateur zou dat nooit doen. Panelen er over en niemand die het ziet.

[TheAlBundy]

Met een sneldek pan vond ik het ook best wel ver open staan.
Uiteindelijk deze (nuttige) informatie gevonden van Esdec:
https://www.esdec.com/wp-...ickFit-EVO-hooks-EN-1.pdf

Op pagina 3 staat omschreven hoe het systeem toegepast moet worden om regen bestendig te zijn.
In het algemeen komt het erop neer dat wanneer de opening <=10mm is er niet geslepen hoeft te worden.
Maar in deze situaties moeten ze wel ingeslepen worden:
- haak - paneel afstand < 400mm
- bij een enkele paneel

Dus kortom; minimaal de pannen bij de buitenste haken inslijpen.

[peter123]

Doordat pannen nooit helemaal vlak liggen met iets er onder kun je aan een enkele zijkant een veel grotere opening krijgen dan 1 cm, waarbij de andere kant dan wel goed ligt. Bovendien worden naastliggende pannen dan ook gelift en dat haalt het hele pannendak uit balans. Ik heb ze allemaal ingeslepen en dat was heel veel werk, maar ben er nu gerust op dat het goed ligt.
Een kennis van mij is dakdekker en voor hem is dit een gruwel. Hij voorspeld heel veel lekkages de komende jaren.

De onderste is nog niet ingeslepen en de bovenste wel. Ik heb er ook rubber tussen gedaan, omdat ik het klemmen tussen de tengellat en dakpan niet super vindt.

[ Voor 28% gewijzigd door peter123 op 24-03-2024 18:56 ]

[bottom line]

peter123 schreef op zondag 24 maart 2024 @ 18:49:

Een kennis van mij is dakdekker en voor hem is dit een gruwel. Hij voorspeld heel veel lekkages de komende jaren.
[Afbeelding]
De onderste is nog niet ingeslepen en de bovenste wel. Ik heb er ook rubber tussen gedaan, omdat ik het klemmen tussen de tengellat en dakpan niet super vindt.

Esdec en een hele hoop andere leveranciers hebben honderden testen gedaan, en het aanzuigeffect dat eventueel kan gebeuren, is absoluut geen risico.
Dus pannen hoef je niet perse in te slijpen, en een iets hogere pan kan dus perfect zonder problemen.

Desondanks ik dit weet, slijp ik toch nog, om het meeste hoogteverschil er wel uit te halen.

[klump4u]

Vandaag de rails geplaats op het NO dak.
Pannen netjes afgeslepen.
En maar meteen van alle pannen het mos verwijderd, kwamen 2 emmers vanaf.

[peter123]

Ziet er goed uit! Waar is die dakdoorvoer voor? Zelf geïnstalleerd?

[klump4u]

peter123 schreef op dinsdag 26 maart 2024 @ 19:28:
Ziet er goed uit! Waar is die dakdoorvoer voor? Zelf geïnstalleerd?

Ja zelf gedaan, die ventilatiepan vervangt de pijp van de badkamer, de panelen gaan hier overheen.

[peter123]

Super! Zouden meer mensen moeten doen.
Ik heb zelf het plan de WTW afvoer naar een buitenunit af te voeren. Dit zou daar handig voor kunnen zijn. Waar heb je die gekocht?

[Reptile209]

Misschien denk ik te makkelijk, maar er komt een prachtig afdak van panelen boven die haken te liggen. Het enige water dat de pannen die wat hoger liggen gaan zien, is het water dat van boven naar beneden loopt door het diepe deel van de trog.

Dus hoe moet het dan onder de pan komen? Die ene dag per jaar dat de wind zo staat dat het straaltje uit de bovenste trog precies in de opening geblazen wordt, voorbij de onderliggende pan? En dan zit er bij mij rondom de panelen ook nog een borstel om de vogels weg te houden, dus dat remt de wind ook al flink af.

Kudo's voor degenen die het zo netjes afwerken, maar ik vraag me af of dit een echt probleem is.

[klump4u]

peter123 schreef op dinsdag 26 maart 2024 @ 20:06:
Super! Zouden meer mensen moeten doen.
Ik heb zelf het plan de WTW afvoer naar een buitenunit af te voeren. Dit zou daar handig voor kunnen zijn. Waar heb je die gekocht?

Bij de plaatselijke bouwmaterialen handel, zijn nogal aan de prijzige kant €30,58 per stuk, staan ook wel eens op marktplaats e.d. zoeken op ventilatiepan+type pan, bij mij was het sneldekpan.

Edit, dit zou ook kunnen bij jou misschien.https://www.adr-dakwinkel...lexibele-slang-50-cm.html
Nog een https://www.marktplaats.n...148041-te-koop-aangeboden

[ Voor 24% gewijzigd door klump4u op 26-03-2024 21:20 ]

[peter123]

Super, ik heb de mijne gevonden! Thx.
https://dakpandirect.nl/p...an?variant=37081560776856

[DCAC]

Ik heb toch nog wat bedenkingen bij de plek van de dakhaak op de dakpan. Daarom heb ik het voorgelegd aan Esdec.

Dit was mijn vraag:

Mijn vraag gaat eigenlijk over of de constructie er tegen kan als de dakhaak niet volledig ondersteund wordt. De dakhaak zit boven het begin van een welving in de pan, waardoor de dakhaak alleen aan de rechterkant steun vindt. De ondersteuning is wel helemaal tot onderaan. Zie het gemareerde gedeelte in de bijgevoegde foto. Kan de dakpan het aan als je jullie systeem zo wordt monteerd?

Dit was hun antwoord:

We adviseren de dakhaak in de holling van de onderliggende dakpan te monteren. Zie onderstaande uit de montagehandleiding, pagina 09:

Het kan natuurlijk zijn dat ze zich indekken, maar ik kan dat risico niet nemen. Ik vrees dat ik de dakhaak links moet gaan plaatsen, inclusief opvulrubber en waarschijnlijk veel extra freeswerk.

[DCAC]

TheAlBundy schreef op zondag 24 maart 2024 @ 18:26:
Met een sneldek pan vond ik het ook best wel ver open staan.
Uiteindelijk deze (nuttige) informatie gevonden van Esdec:
https://www.esdec.com/wp-...ickFit-EVO-hooks-EN-1.pdf

Op pagina 3 staat omschreven hoe het systeem toegepast moet worden om regen bestendig te zijn.
In het algemeen komt het erop neer dat wanneer de opening <=10mm is er niet geslepen hoeft te worden.
Maar in deze situaties moeten ze wel ingeslepen worden:
- haak - paneel afstand < 400mm
- bij een enkele paneel

Dus kortom; minimaal de pannen bij de buitenste haken inslijpen.

Dat is nuttige informatie. Ik lees het echter anders:

-Als de panelen meer dan 10mm open staan, dan altijd inslijpen.
-De onderste rij moet helemaal dichtgezet worden als het paneel de open dakpan minder dan 40cm overlapt.

De laatste opmerking over het losse paneel snap ik eigenlijk niet.

[peter123]

DCAC schreef op woensdag 27 maart 2024 @ 13:09:
[...]
De laatste opmerking over het losse paneel snap ik eigenlijk niet.

Ze bedoelen denk ik de haken aan de buitenkant van het panelenveld.

Ik zou inslijpen, anders moet je die opvulrubbers gebruiken en dat is minder stevig.
Zelf heb ik over de volle lengte van de haak rubber gelegd tussen de pan en de haak.

[ Voor 25% gewijzigd door peter123 op 27-03-2024 14:27 ]

[TheAlBundy]

Reptile209 schreef op dinsdag 26 maart 2024 @ 20:30:
Dus hoe moet het dan onder de pan komen? Die ene dag per jaar dat de wind zo staat dat het straaltje uit de bovenste trog precies in de opening geblazen wordt, voorbij de onderliggende pan? En dan zit er bij mij rondom de panelen ook nog een borstel om de vogels weg te houden, dus dat remt de wind ook al flink af.

Wat dacht je van stuifsneeuw?
Goed zo'n borstel doet natuurlijk ook al iets tegenhouden maar die wordt niet vaak gebruikt.

DCAC schreef op woensdag 27 maart 2024 @ 13:09:
[...]
Dat is nuttige informatie. Ik lees het echter anders:

-Als de panelen meer dan 10mm open staan, dan altijd inslijpen.
-De onderste rij moet helemaal dichtgezet worden als het paneel de open dakpan minder dan 40cm overlapt.

De laatste opmerking over het losse paneel snap ik eigenlijk niet.

Heb je gelijk in, maar het persoonlijk zo oppakken dat ook <400mm aan de zijkanten (bovenste rij wellicht minder belangrijk) ingeslepen moet worden. Haken verder dan 400mm onder het paneel zitten 'beschut'.

Losse paneel zal waarschijnlijk moeten omdat deze aan praktisch aan 2 zijden een haak heeft zitten met minder dan 400mm overlap.
