Homewizard 1-fase kWh meter geeft onjuiste resultaten

[cvschinkel]

Mijn vraag

Ik heb de buitenunit van mijn warmtepomp aangesloten via een 1fase kWh meter van homewizard. De verbinding is uitstekend, en er wordt ook iets gemeten, maar de resultaten kloppen duidelijk niet. Het verwachte verbruik is typisch ordegrootte 1-3 kW, met wat brede pieken en brede dalen, en wat ik meet is continu 8 watt teruglevering. Zie screenshot. Iemand enig idee wat hier aan de hand is?

Met vriendelijke groet, Schinkel

[klump4u]

Andersom aansluiten?

[pagani]

Is je aansluiting wel 1-fase? En je warmtepomp ook?

[Makrolon]

Een foto van de groepenkast zonder kap zou helpen

[roches]

Kijk of je hem goed hebt aangesloten, hier de juiste info: https://helpdesk.homewiza...de-wi-fi-kwh-meter-1-fase

[alwind]

De meter zou stuk kunnen zijn. Maar zonder foto's kunnen we er niks over zeggen.

[cvschinkel]

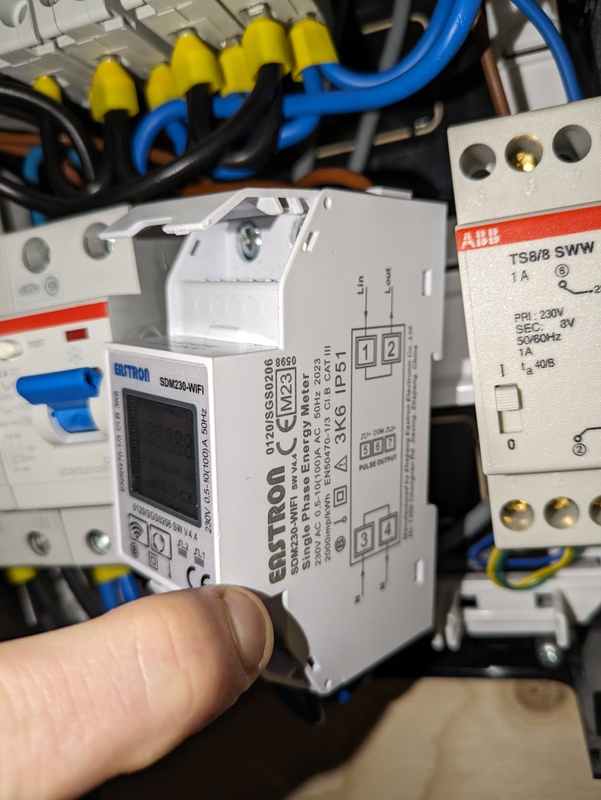

Zie foto hieronder, heb hem even los geklikt.
Meter is als volgt aangesloten:
Pin 1 (links boven) is de fase vanaf de automaat.
Pin2 (rechts boven) is de fase richting warmtepomp.
Pin3 (links onder) is de nul vanaf de automaat.
Pin 4 (rechts onder) is de nul richting warmtepomp.

Ik heb pin3 en pin4 ook een keer omgedraaid bij wijze van test, maar dit levert hetzelfde resultaat op.

Wat ik vooral merkwaardig vind is dat er op die 8 watt wel een soort ruis zit, ik heb wel de indruk dat hij iets aan het meten is.

[cvschinkel]

Ohja, mijn aansluiting is een 3 fasen aansluiting, 3x25A, maar de compressor vd warmtepomp zit op één eigen groep.

[iivvvii]

klump4u schreef op donderdag 21 maart 2024 @ 21:48:
Andersom aansluiten?

Groen is energie opwek, dus dit zou goed kunnen. Of de meter ingesteld als opwek?

[cvschinkel]

Het lijkt mij dat je een opwekkingsinstallatie en een afnemende installatie hetzelfde moet aansluiten. De meter moet dan met de stroomrichting bepalen of het leveren of afnemen is. Foutje zou dus kunnen, maar dan verwacht ik eigenlijk wel waardes in de ordegrootte van kW's...

[True]

cvschinkel schreef op donderdag 21 maart 2024 @ 22:42:
Het lijkt mij dat je een opwekkingsinstallatie en een afnemende installatie hetzelfde moet aansluiten. De meter moet dan met de stroomrichting bepalen of het leveren of afnemen is. Foutje zou dus kunnen, maar dan verwacht ik eigenlijk wel waardes in de ordegrootte van kW's...

Correct, ik heb ook iets (bewust) andersom aangesloten en krijg dan netjes negatieve waardes.

Je foto is overigens niet duidelijk. We zien de zijkant van je Eastron, maar geen aders en de rest van je groepenkast.

[cvschinkel]

Ik weet het, maar een duidelijke foto is eigenlijk niet te maken.... Je ziet eigenlijk alleen maar kabel salade.... En eerlijk is eerlijk.... Het aansluiten kan bijna niet misgaan. Ik denk dat ik morgen maar eens een mailtje aan homewizard ga sturen met het vermoeden dat de meter defect is. Ik kan simpelweg niet bedenken hoe je de meter verkeerd kan aansluiten, waarbij de warmtepomp gewoon functioneert en je tegelijk dit soort waardes meet....

[Ricko1]

Een warmtepomp verwarmt niet continue met de buitentemperatuur van afgelopen woensdag/donderdag. Zonnig en 18 graden buiten is bij ons voldoende dat de verwarming uit blijft tot de avond (grote ramen op zuid)

Die 8 watt lijkt mij het 'standby' gebruik wat alleen de sturing elektronica en de pomp is.

Laat eens een dag/week grafiek zien ipv het momenteel (nu) verbruik.

De nul omwisselen heeft op de meeste kwh meters geen effect. Die meten de stroom alleen van de fase(s). De nul wordt gebruikt voor het meten van de spanning (tov de fase) en de voeding van de meter zelf.

[cvschinkel]

Klopt. Maar als wij warm water gebruiken dan slaat hij ook aan om het water in de boiler te verwarmen. Ik verwacht dus zeker wel pieken en dalen te zien.
Probleem is dus dat het verbruik altijd 8 watt is. (En dus terug leveren ipv afnemen.

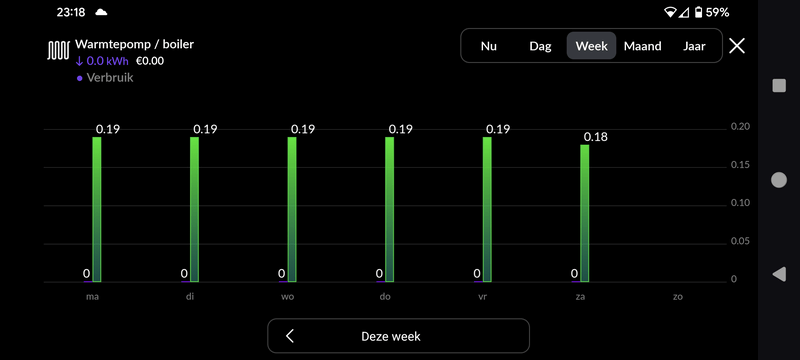

Hier een week grafiek. Klopt helemaal niks van.

Mijn voorlopige conclusie is dat de meter gewoon defect is... Homewizard is trouwens niet te bereiken en reageert niet via de chat.

[cvschinkel]

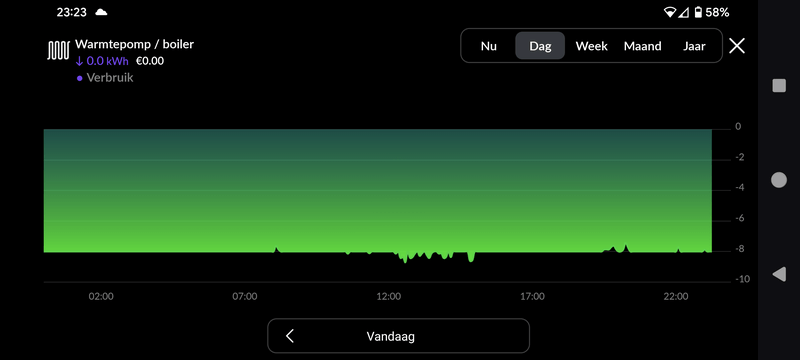

En hier een dag grafiek. Ik heb de indruk dat de variatie hooguit een spanningsfluctuatie is... Wellicht dat de spanningsmeting goed werkt, maar dat de stroommeter defect is? Ik neem tenminste aan dat dat de manier is om het vermogen te meten....

[phYzar]

Gewoon Homewizard benaderen om een andere te krijgen. Daar doen ze niet moeilijk over. Helaas al meerdere keren moeten doen. 1 meter die continu 45 watt aangeeft, zelfs zonder enige bedrading aan de afgaande kant, 1 die vanalles van verbruik tot teruglevering aangeeft, meerdere wisselingen per seconde, met aangesloten apparaat aan of uit geen verschil. 1 die soms klopt, meestal niet, en met een flinke tik weer tijdelijk terug springt naar de juiste waarde voor eventjes, om daarna weer te gaan hallucineren. Inmiddels een retour verzendlabel gehad voor 1 vd 3 omdat Homewizard ook wel eens onderzoek wil doen, maar 3 vd 6 kapot is geen geweldige score. (2 d.o.a., 1 na een jaar stuk). Maar gelukkig doen ze er nooit moeilijk over.

[cvschinkel]

Thanks. Dan gaan we hem proberen te ruilen.

[cvschinkel]

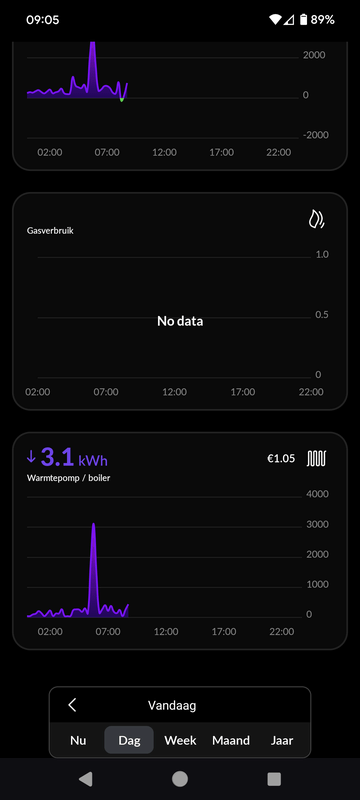

Meter is inmiddels omgeruild, en werkt als een zonnetje!
