Action XXL Ledstrip met WLED

[Addict]

LSC XXL Ledstrip bij de action gehaald, en stuur deze aan met een ESP32 + WLED software (werkt mooi in home assitant ).



Werkt allemaal prima voor RGB, echter heeft deze strip een aparte kabel voor warm wit en koud wit.
Zodra ik een pin op mijn ESP, of op GND aansluit gaat deze meteen vol aan.

Op het PCB van de action is deze wel te controleren.




Ik gebruik de 24V adapter die bij de led's geleverd is, en heb de GND verbonden met de esp, en met de ledstrip (anders gaan de leds behoorlijk knipperen).

Ik meet op beide pins een waarde van 10.2V

Iemand een idee hoe ik dit goed aan kan sturen?

[ Voor 17% gewijzigd door Addict op 18-01-2024 00:10 ]

[Addict]

Septillion schreef op donderdag 18 januari 2024 @ 10:38:
Verbinden zoals hierboven beschreven.

Kies een leuke GPIO pin, zou alleen weg blijven van GPIO0, GPIO2, GPIO12, GPIO15 en Rx/Tx gezien de alternatieve functies tijdens boot.

Gelukt Mosfet binnen, en alles aan elkaar gesoldeerd, ik kan de witte leds nu aan/uit zetten, echter niet in helderheid controleren. Wat moet ik hiervoor kiezen?

[Addict]

Septillion schreef op vrijdag 19 januari 2024 @ 20:48:
Denk PWM CCT.

Heb het voor elkaar , goed werkend in HA.

Heb het als onderstaand geconfigureerd, kleur op zo rood mogelijk gezet, ik las in fora dat het momenteel nog niet mogelijk is, en dat dit een workaround is.
Ik pak voor G/B dummy GPIO's, de eerste is feitelijk de GPIO die alles doet.

[ Voor 62% gewijzigd door Addict op 20-01-2024 00:10 ]

[Addict]

Hoi skank, ik heb een pcb gemaakt voor deze toepassing:) heb er nog een paar liggen.
Kan je ook het ontwerp sturen als je wilt. Werkt niet alleen voor strip van de action.
Je hebt een esp en nog wat kleine elektronica nodig, heb ik ook nog wel voor je liggen.

[ Voor 56% gewijzigd door Addict op 28-08-2025 16:56 ]

[skank]

Septillion schreef op maandag 6 oktober 2025 @ 11:22:
@skank Dus:
- Kickstarter flashen met ltchiptool
- Verbinden met AP (heeft Kickstarter in de naam) en je Wifi credentials opgeven
- Zou moeten verschijnen in ESPHome. Gewoon daar toevoegen.
- Daarna kan je config naar wens aanpassen en dus die van mij pakken.

Voordat ik iets probeer

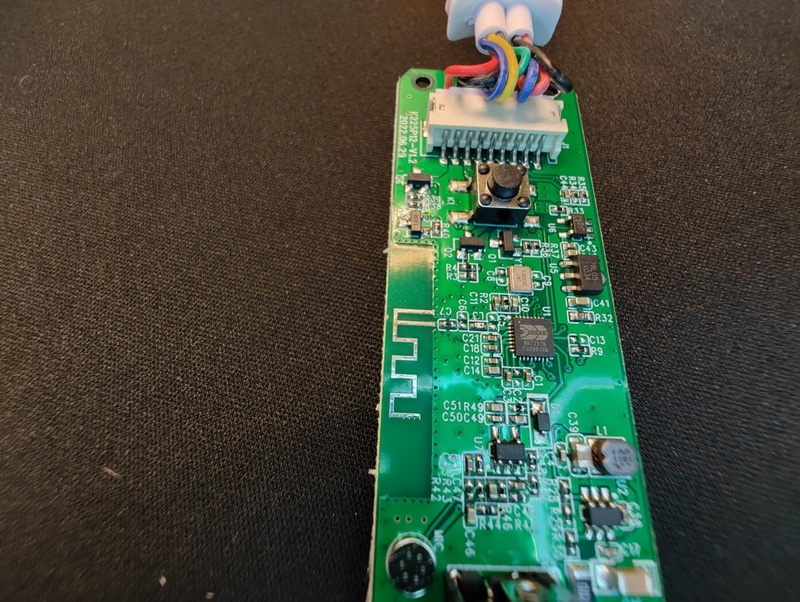

Ik heb de controller opengedaan. Ik vermoed dat ik moet koppelen op het witte blokje, echter het is zeer moeilijk leesbaar welke pin wat is


De usb to ttl is wel leesbaar


De kabel die ik heb, is die bruikbaar? de zwarte blokjes hangen vast aan elkaar dus kan niet kruisen ofzo


+ de usb to ttl heeft een gele jumper, volgens chatgpt moet ik die laten zitten, maar hoe kan ik dan verbinden? en volgens bol moet hij voor 3.3V eraf
ik veronderstel dat ik gnd met gnd moet verbinden, rxd met rxd, txd met txd.. enz en zo naar VCC (dus 5V negeren) , maar als ik het niet kan lezen op die controller...

edit: ik zie zelfs dat die kabel niet past

[Septillion]

@skank
Ik heb even zitten zoeken en kan wel foto van het bord vinden maar schijnbaar net andere revisie:


Maar ik kan geen foto vinden dat ik hem flash... En ik kan het me ook gewoon nier meer herinneren En heb de controller nu vakkundig weggewerkt zitten Je hebt het over het witte blokje maar die gaat naar de strip... Daar heb je dus niet de Rx en Tx. Heb je ook een foto van de achterkant? Zitten daar niet gelabelde pads? Want kan me niet voorstellen dat ik direct aan de chip gesoldeerd heb...

[skank]

Dit is de achterkant...
