Quooker aansluiten op 2 3/8 inch stopkraantjes

[SuperR1902]

Ik heb een gebruikte Quooker combi + overgenomen.

Ik weet alleen niet goed welk type koppeling en pakking ik moet gebruiken om het aan te sluiten.

Huidige situatie
-2 stopkraantjes 3/8 buitendraad waarop flexibele slangen van een keukenkraan op aangesloten zitten.

Gewenste situatie
-Bij benadering zoals in onderstaand voorbeeld.


Ik moet dus de koudwater aansluiting splitsen
-1 3/8 wartel met pakking koud water 'in' voor op de stop kraan
-1 3/8 buitendraad waar de keukenkraan-koud flexibele slang op kan
-'iets' waarmee ik het 1/2inch buitendraad overdrukventiel kan aansluiten.

Voor warmwater moet ik ook een verloop maken van buitendraad stopkraan naar 1/2 inch buitendraad mengventiel.

Welke middelen zouden geschikt zijn om dit te maken?
-Ik vermoed dat ik voor het warm water een kort stukje slang kan gebruiken van binnendraad 3/8 naar 1/2
https://www.hornbach.nl/p...draad-30-cm-dn8/10392671/
Mag/kan dat? Het lijkt er op dat de 1/2 kant is gemaakt voor een knelring. Deze heeft dus niet een plat vlak.

-Ik vermoed dat ik met een 3/8 t stuk van de koudwater aanvoer naar 2 keer 3/8 buitendraad kan gaan
https://www.hornbach.nl/p...t-wartelmoer-3-8/4674043/

En dan met eenzelfde flexibele slang naar het 1/2inch buitendraad
https://www.hornbach.nl/p...draad-30-cm-dn8/10392671/
Mag/kan dat? Het lijkt er op dat de 1/2 kan is gemaakt voor een knelring.

Klopt dit zo'n beetje of probeer ik nu dingen te combineren die niet te combineren zijn?

De twijfel komt met name omdat ik niet goed weet wanneer ik een (fiber/rubber) pakking kan gebruiken, wanneer een conische verbinding voldoende sluit, wanneer knel of wanneer er loctite/teflon/vlas tussen draad moet.

[PotatoChip]

SuperR1902 schreef op dinsdag 5 december 2023 @ 17:00:
Ik heb een gebruikte Quooker combi + overgenomen.

Ik weet alleen niet goed welk type koppeling en pakking ik moet gebruiken om het aan te sluiten.

Huidige situatie
-2 stopkraantjes 3/8 buitendraad waarop flexibele slangen van een keukenkraan op aangesloten zitten.

Gewenste situatie
-Bij benadering zoals in onderstaand voorbeeld.
[Afbeelding]

Ik moet dus de koudwater aansluiting splitsen
-1 3/8 wartel met pakking koud water 'in' voor op de stop kraan
-1 3/8 buitendraad waar de keukenkraan-koud flexibele slang op kan
-'iets' waarmee ik het 1/2inch buitendraad overdrukventiel kan aansluiten.

Voor warmwater moet ik ook een verloop maken van buitendraad stopkraan naar 1/2 inch buitendraad mengventiel.

Welke middelen zouden geschikt zijn om dit te maken?
-Ik vermoed dat ik voor het warm water een kort stukje slang kan gebruiken van binnendraad 3/8 naar 1/2
https://www.hornbach.nl/p...draad-30-cm-dn8/10392671/
Mag/kan dat? Het lijkt er op dat de 1/2 kant is gemaakt voor een knelring. Deze heeft dus niet een plat vlak.

-Ik vermoed dat ik met een 3/8 t stuk van de koudwater aanvoer naar 2 keer 3/8 buitendraad kan gaan
https://www.hornbach.nl/p...t-wartelmoer-3-8/4674043/

En dan met eenzelfde flexibele slang naar het 1/2inch buitendraad
https://www.hornbach.nl/p...draad-30-cm-dn8/10392671/
Mag/kan dat? Het lijkt er op dat de 1/2 kan is gemaakt voor een knelring.

Klopt dit zo'n beetje of probeer ik nu dingen te combineren die niet te combineren zijn?

De twijfel komt met name omdat ik niet goed weet wanneer ik een (fiber/rubber) pakking kan gebruiken, wanneer een conische verbinding voldoende sluit, wanneer knel of wanneer er loctite/teflon/vlas tussen draad moet.
[Afbeelding]

toon volledige bericht

Als je nou een 3/8 schroefbus (recht of haaks) op je stopkraantjes zet en dan verder bouwt met 15mm koper dan kan je alles volgens mij gewoon aansluiten zonder allemaal verloopjes en losse slangetjes... dan kan je in een keer op je mengventiel en inlaatcombinatie aan.

[SuperR1902]

Ah kijk,

Dus dan plaats ik deze (met een fiberpakking?) op de kraan en dan kan ik met 15mm/knel door.
https://www.hornbach.nl/p...s-15-mm-x-3-8-bi/7884873/

[PotatoChip]

SuperR1902 schreef op dinsdag 5 december 2023 @ 18:35:
Ah kijk,

Dus dan plaats ik deze (met een fiberpakking?) op de kraan en dan kan ik met 15mm/knel door.
https://www.hornbach.nl/p...s-15-mm-x-3-8-bi/7884873/

Ik bedenk me net dat dit niet werkt omdat je binnendraadse schroefbus geen vlakke kant binnenin heeft waar je rubber op klemt. Wel zou je de stopkraantjes er af kunnen halen om in je muurplaat een haakse schroefbus buitendraads naar 15mm knel te plaatsen.

[SuperR1902]

Dat zijn precies de zaken waarvan ik wel denk dat ze invloed hebben, maar niet de ervaring heb om te weten wat wel en niet op elkaar gaat.

Kun je bijvoorbeeld de flexibele slang van de kraan op een puntstuk zoals hieronder zetten of zijn daar ook speciale versies voor met een plat vlak?
https://www.hornbach.nl/p...mm-x-3-8-bu-2-st/7884866/

[SuperR1902]

PotatoChip schreef op dinsdag 5 december 2023 @ 19:30:
[...]
Ik bedenk me net dat dit niet werkt omdat je binnendraadse schroefbus geen vlakke kant binnenin heeft waar je rubber op klemt.

Maar met loctite/teflon kan het weer wel? Of zijn dit simpelwel twee interfaces die niet compatibel zijn? Ik voel me af en toe zo'n leek als het op CV/SWW aan komt

[Mielemuis]

Wacht maar tot je met de grote maten bezig bent die je als hobbyist nauwelijks gebruikt, 3/4 duims en groter.
Dan denk je meet het op aan de buiten kant maar 25.4 mm is geen duims, dat is ongeveer 3/4"

25.4 mm is dan de binnen maat, maar dat gaat niet op voor een koppeling, een Duimse koppeling heeft een buitenmaat van 33.4mm
Dan hebben ze ook nog voor gas andere draadspoed...

[SuperR1902]

Ik ga denk ik de volgende methode gebruiken.

Voor warm water
-Flexibel 3/8 naar 15 mm knel direct op stopkraan
-Naar stukje 15mm koper
-Met 1/2 inch 15mm knel op mengventiel
-Op het stukje koper leiding 2 klemmetjes zodat de boel blijft hangen

Voor het koud water
-Flexibel 3/8 naar 15 mm knel direct op stopkraan
-Naar stukje 15mm koper
-T stuk om van 1 keer 15mm naar 2 keer 15 mm te gaan
-Naar 2 keer stukje 15mm koper
-1 aansluiting met 1/2 inch 15mm knel op overdrukventiel
-1 aansluiting met stukje koper en puntstuk voor koudwaterkraan
-Op de stukjes koper leiding 3 klemmetjes zodat de boel blijft hangen

En dan deze ziji nvoer in de afvoer van de wasbak afvoer voor de waste van het overdruk ventiel

Ik denk dat dit zo netjes werkt. ZIe ik iets over het hoofd @PotatoChip ?

[ Voor 5% gewijzigd door SuperR1902 op 06-12-2023 08:04 ]

[DJMaze]

Ik zou je stopkranen vervangen voor 15mm kogelkranen.
Werkt gewoon even wat lekkerder.

Het is mijn werk en wat jij doet heb ik wel eens gedaan, maar werkt gewoon niet lekker.

Is het nog een zwarte combi ketel, of een rode?
Want je inlaatcombinatie en warm water menger lijken erg oud (serviceset gehad ivm kalk?).

Anders krijg je dit, zeg maar...

[SuperR1902]

Ik blijf liever van de stopkraan af omdat deze wat lastig te vervangen zijn in verband met bereikbaarheid. Dat durf ik niet aan.

Is mijn methode met de 2 flexibele slangen 'slecht' of simpelweg niet het mooist? @DJMaze

Het betreft het model quooker combi + reservoir met rode letters (CPF serienummer)

Ik begrijp inderdaad dat dit een oud model mengventiel is en dat deze kunnen gaan brommen.

[ Voor 29% gewijzigd door SuperR1902 op 06-12-2023 08:21 ]

[DJMaze]

SuperR1902 schreef op woensdag 6 december 2023 @ 08:14:
Is mijn methode met de 2 flexibele slangen 'slecht' of simpelweg niet het mooist?

De waterleiding is dan dunner en dat kan de snelheid beïnvloeden.
Slecht is het niet, misschien gewoon wat vervelend.

[SuperR1902]

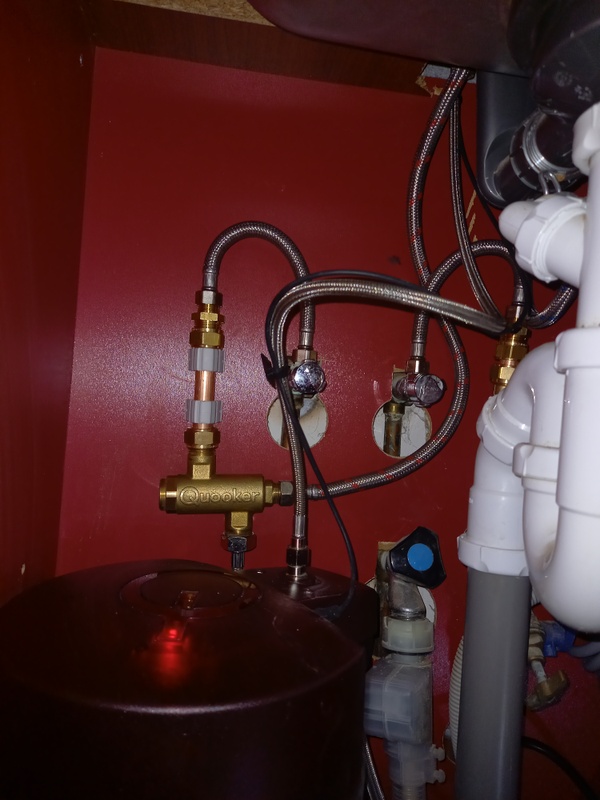

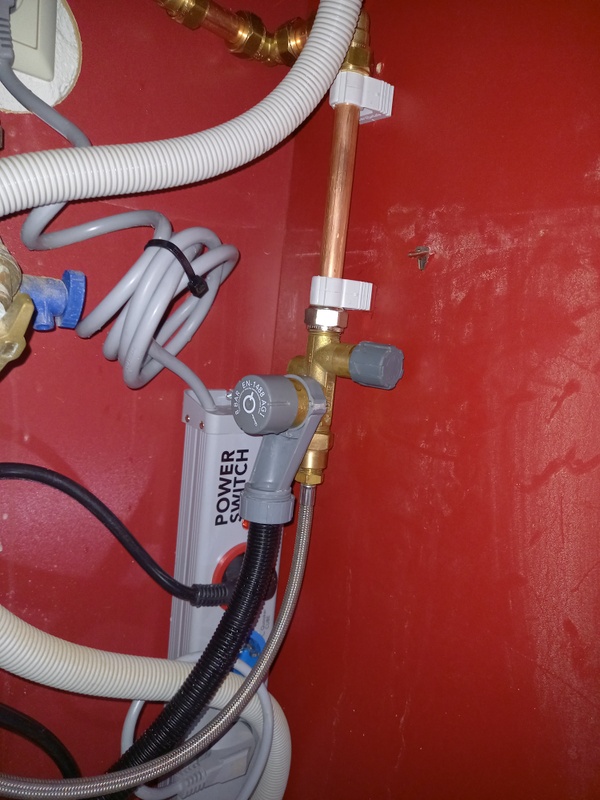

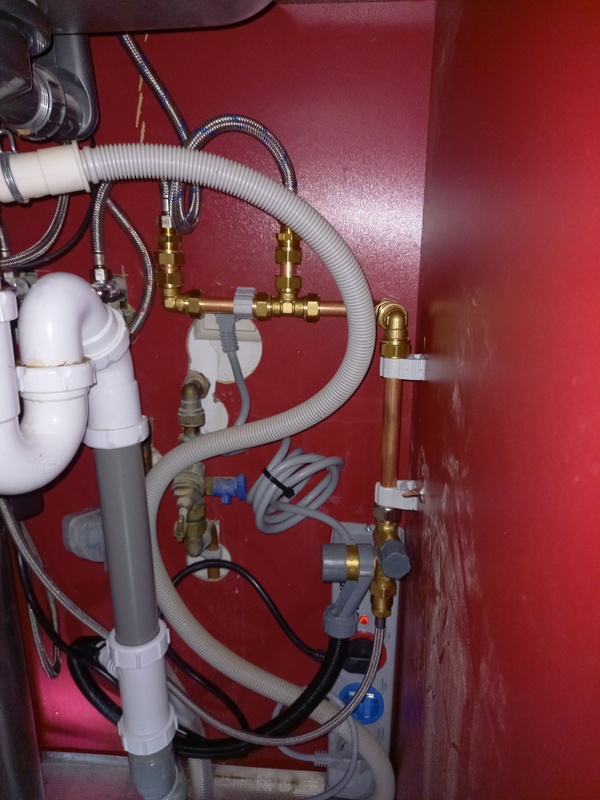

Inmiddels een ochtend shoppen bij de Warmteservice DH (fijn geholpen), luiers verschonen en leidingwerk puzzelen is dit het voorlopige resultaat.

Warmwater kraan met een 3/8 naar 3/8 flexibele slang. Daarop een puntstuk en een klein stukje koper. Die zit met een 1/2 knel op het mengventiel. De warm water kraan zit op een van de uitgangen van het ventiel. De quooker zit met een 1/2 knel/conische afdichting op het mengventiel.


Koud water, ook met 3/8 naar 3/8 flexibele slang en een puntstuk naar wat koper. Daar vertakt het met een t stuk naar boven waar er weer een puntstuk zit en de koudwater aansluiting van de kraan op zit. Het leidingwerk gaat via wat knietjes naar het overdrukventiel.




De afvoer van het overdruk ventiel zit met een 'zwanenhals'/ bocht op een 40mm mof waar een slangpilaar op zit.

[ Voor 57% gewijzigd door SuperR1902 op 06-12-2023 14:09 ]

[DJMaze]

Prima oplossing zo 👍

Check wel even of je Quooker opwarmt bij gebruik, terwijl je Bosch/Siemens vaatwasser aan staat.
Dan weet je of de energieverdeler zijn werk goed doet.

[pman63]

Ik zou de zwarte buis nu niet met een tie-wrap aan de afvoer vast maken maar daar gewoon een slangklem voor gebruiken, die kun je ook nog eens vaster of losser draaien. Verder idd een prima en netjes uitgevoerde oplossing.

[SuperR1902]

Bedankt voor de tips en bevestiging dat het toch wel prima is uitgevoerd.

Hopelijk heeft iemand er nog eens een keer wat aan. Ik wist ff niet waar ik moest beginnen.

[edsandje]

Als installateur zijnde had ik het anders gedaan, ik had de hoekstopkranen eruit gehaald en vanaf daar met zoveel mogelijk buis gewerkt.
Maar dit werkt ook prima en dat is uiteindelijk het belangrijkst.

Wel een aanmerking op de plaats van de inlaatcombinatie, die zou ik zo hoog mogelijk plaatsen.
Als er nu een beginnende verstopping is of de vaatwasser pompt en de spoelbak loopt tegelijk leeg en de afvoer kan het niet aan dan loopt het over bij de afvoer van de inlaatcombinatie.

[Wolly]

Ik zou je stekkerdoos niet tegen je inlaatcombinatie plaatsen, als die slang een keer losschiet heb je water & elektra.

[SuperR1902]

Ik denk dat het topic inmiddels best wat handige tips heeft voor mensen die ook gaan knutselen in het keukenkastje bij het plaatsen van een quooker, waarvoor dank!

[natural colour]

SuperR1902 schreef op donderdag 7 december 2023 @ 09:34:
Ik denk dat het topic inmiddels best wat handige tips heeft voor mensen die ook gaan knutselen in het keukenkastje bij het plaatsen van een quooker, waarvoor dank!

+1
niet voor een Quooker maar voor mijn 2 warm water boilers die ik met een driewegklep op één kraan wil aansluiten.

[Unkie]

DJMaze schreef op woensdag 6 december 2023 @ 08:07:
Ik zou je stopkranen vervangen voor 15mm kogelkranen.
Werkt gewoon even wat lekkerder.

Het is mijn werk en wat jij doet heb ik wel eens gedaan, maar werkt gewoon niet lekker.

Is het nog een zwarte combi ketel, of een rode?
Want je inlaatcombinatie en warm water menger lijken erg oud (serviceset gehad ivm kalk?).

Anders krijg je dit, zeg maar...
[Afbeelding]

Erg bedankt voor je advies!

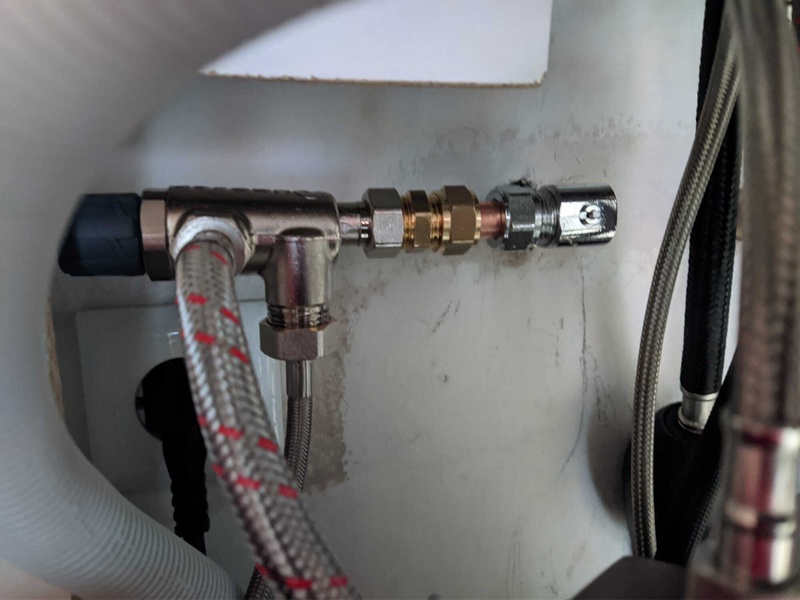

Vandaag zelf een Quooker Flex kraan met Combi+ boiler aangesloten. Ik had een 1/2" stopkraan erop zitten (uit de muur). Eraf gedraaid (door een inbus sleutel in het kraantje te stoppen) en vervolgens:

• Puntstuk 1/2" naar 15mm recht.
• Met een 15mm buisje naar een knel knie kogelstopkraan (15mm x 15mm knel)
• Dan 15mm buisje en vanaf daar de handleiding gevolgd.

Zonder kogelstopkraan had ik wel het keukenkasje blank staan
Nogmaals dank!

[ Voor 20% gewijzigd door Unkie op 07-12-2024 19:45 ]

[DJMaze]

@Unkie graag gedaan. Ziet er netjes uit 👍
