[PV] Omvormer op “0”

[A-J]

Ik heb sinds vorige week donderdag zonnepanelen (met DS3L omvormers; 1 per 2 panelen) en in de app valt me op dat 1 omvormer elke dag na 11-12u (dus bij wat meer lichtintensiteit) 1 tot 4 keer per uur op “0” power springt. Ook de dagopbrengst is dan uiteindelijk 1/4de deel van de aangrenzende panelen. Dit is naar mijn inziens niet evenredig en te rijmen met de hoeveelheid minder licht/energie deze panelen zouden moeten vangen.

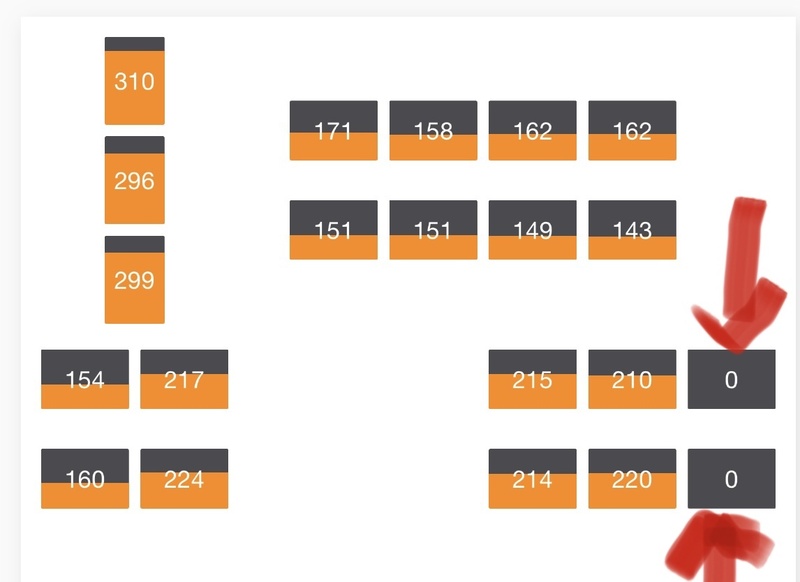

Zie de foto’s voor meer info.

Het bedrijf zegt dat dit komt door een te hoge netspanning, maar geen enkele andere omvormer vertoont dit ‘gedrag’.
Mijn gevoel zegt dat deze omvormer niet goed functioneert, wat denken jullie?

De panelen zijn overigens verdeeld over 2 groepen… de bovenstede 11 in dit schema op 1 groep en de onderste 10 op 1 groep.

[ Voor 4% gewijzigd door A-J op 26-09-2023 11:35 ]

[Question Mark]

A-J schreef op dinsdag 26 september 2023 @ 11:34:
Het bedrijf zegt dat dit komt door een te hoge netspanning, maar geen enkele andere omvormer vertoont dit ‘gedrag’.
Mijn gevoel zegt dat deze omvormer niet goed functioneert, wat denken jullie?

Gevoel heb je niet zoveel aan... Hoe hoog is de netspanning op het moment van uitvallen? (en dan ook vanuit de omvormer gezien).

[jack zomer]

En wat doet de spanning op de andere omvormers?

[A-J]

Question Mark schreef op dinsdag 26 september 2023 @ 11:58:
[...]

Gevoel heb je niet zoveel aan... Hoe hoog is de netspanning op het moment van uitvallen? (en dan ook vanuit de omvormer gezien).

Dit gebeurt al op elke dag sinds installatie willekeurig vanaf 0.16 energy (ik denk kWh?) en 2,1 power… niet zo heel hoog dus.

Nogmaaals, dit gebeurt enkel bij deze set (1 omvormer waar 2 panelen op staan aangesloten). Geen enkele andere omvormer doet dit (1-4x per uur uit in de 5min logs)en de dagopbrengst per dag is 1/4e van de rest! Dit klopt voor geen meter!!
N.B. De anders omvormers vallen nooit stil / op “0”!

[ Voor 4% gewijzigd door A-J op 26-09-2023 13:34 ]

[Rol-Co]

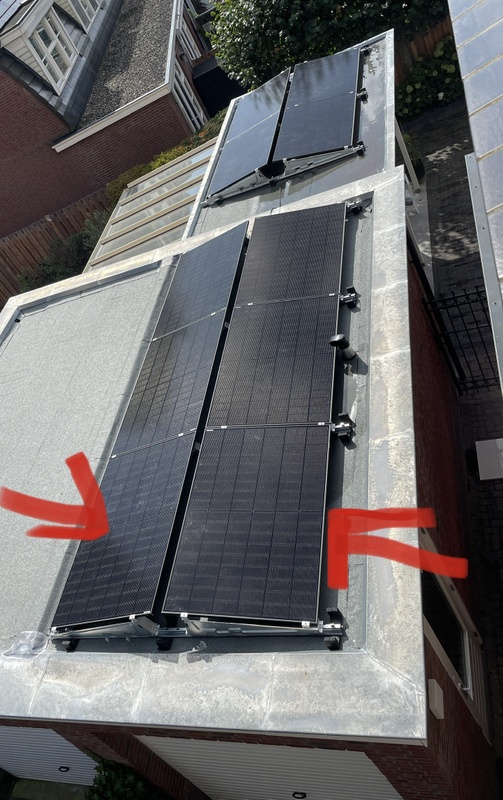

Misschien is je schema verkeerd om en zijn het juist de panelen aan de kant van de bebossing, door schaduw gaan ze dan volledig uit, zonnetje staat alweer wat lager.

[A-J]

Nee dat kan niet, er staat telkens volledige zon op. Ik heb het in de gaten gehouden. En dan zou je ook iets dergelijks terug moeten zien in de overige panelen.
Goed om te vermelden is dat de 1e dag de dagopbrengst nog helft was tov de rest en de dagen erna dit dus terugliep tot 1/4e tov de rest.
Nogmaals dit is niet te verklaren / te rijmen met de opbrengst die ze zouden moeten hebben en dat meerdere keren per uur uitslaan is gewoon niet te verklaren met schaduw.

Er is 1 omvormer van de stapel gevallen tijdens installatie… kan dit een beschadiging zijn die zorgt dat hij ‘hapert’ , of is dit onaannemelijk en doet hij het 100% of doet hij helemaal niets indien kapot?

[ Voor 40% gewijzigd door A-J op 26-09-2023 14:02 ]

[Ronald]

Bij elke omvormer de netspanning uitlezen.

Zolang je dat niet uitvoert blijf je alleen maar rondrennen in suggesties die weinig relevant zijn.

[ Voor 4% gewijzigd door Ronald op 26-09-2023 15:19 ]

[A-J]

^ dit ga ik zelf niet kunnen doen in de app en moet dat installatie bedrijf monitoren? Kunnen zij dat wel op afstand?

[A-J]

Deze omvormer blijft maar hele afwijkende waarden doorgeven… kan in theorie een ‘storende’ omvormer schade toebrengen aan de panelen of de hele groep?

[eLScha]

Terug naar de installateur. Als zij aangeven dat de netspanning te hoog is, laat ze dat dan maar aantonen.

[Groningerkoek]

A-J schreef op dinsdag 26 september 2023 @ 13:57:
Er is 1 omvormer van de stapel gevallen tijdens installatie… kan dit een beschadiging zijn die zorgt dat hij ‘hapert’ , of is dit onaannemelijk en doet hij het 100% of doet hij helemaal niets indien kapot?

Het kan, en is ook zeker niet onaannemelijk dat iets een klap heeft gehad of (deels) is losgeschoten. Als ik een omvormer van een meter laat vallen op een harde ondergrond dan gaat die eerst op de testbank en kap eraf voor visuele inspectie voordat die bij een klant aan de muur komt. Dan duurt het maar wat langer.

[A-J]

Thanks, ze doen een beetje moeilijk. Maar ik ga ze weer stalken…

[xah5kiDe]

Je zou de DS3 kunnen omwisselen met een andere die op de andere fase loopt. Inderdaad te hoge spanning zou best kunnen. De omvormer die het verst weg zit heeft de hoogste spanning. Kijk ook even naar je slimme meter wat die aangeeft voor netspanning op de fasen.

[Thijsmans]

Deze al gevonden?

APSystems DS3-L / Zonnepaneel weg valt in de ECU-R.

[PV] 1 paneel geen opbrengst (APS)

[A-J]

xah5kiDe schreef op vrijdag 29 september 2023 @ 20:49:
Je zou de DS3 kunnen omwisselen met een andere die op de andere fase loopt. Inderdaad te hoge spanning zou best kunnen. De omvormer die het verst weg zit heeft de hoogste spanning. Kijk ook even naar je slimme meter wat die aangeeft voor netspanning op de fasen.

Maar is het logisch dat alle dagen sinds installatie tussen 11:00 en 16:00 (Zonintensiteit boven een bepaald niveau) deze omvormer ‘last heeft’ van een te hoge netspanning? Heeft het zin om deze groep op een andere fase te zetten? Ik heb er nog 1 leeg.
En hoe check ik dit op mijn slimme meter? Het display geeft dit niet weer als ik op de knop doordruk….

Thijsmans schreef op vrijdag 29 september 2023 @ 21:08:
Deze al gevonden?

APSystems DS3-L / Zonnepaneel weg valt in de ECU-R.

[PV] 1 paneel geen opbrengst (APS)

Thanks, ik ga kijken!

[ Voor 16% gewijzigd door A-J op 29-09-2023 21:23 ]

[Ronald]

Ik zei toch al? Zonder info gaat iedereen nutteloze rondjes rennen.

Het is absoluut logisch dat bij netcongestie de verste omvormers het eerste uitvallen.

Als de installateur kan beweren dat het de netspanning is, dan moeten ze ook de waarden weten... Anders zijn ze aan het Goksmurfen.

Het zou in het Apsystems monitoring portaal moeten staan... En klim uit je telefoon... daar is bijna altijd minder info in te vinden.. gewoon met laptopje naar de website.

[A-J]

Bij hen misschien… als enduser staat dat niet op de online of app monitor…

[onetime]

@A-J Meet om te beginnen de netspanning eens op andere punten in huis. Liefst alle fasen in de groepenkast. Als je daar, op moment van uitval, gewoon in de buurt van de 230V zit, is er zo-ie-zo iets mis, al is het met de bekabeling.

[Ronald]

@A-J heb je hier wat aan? Treenaks in "Elektriciteit opwekken met zonnepanelen (PV) Deel 11"

[A-J]

Thanks! Ik ga zo even kijken als ik thuis ben

[Dapdodo]

Als je niet meer hebt dan een schroevendraaien, groep 1 en 11 wisselen en kijken wat dat doet.
Of die andere fase gebruiken.
Maar weet bijna zeker dat die kapot is.
Bij mij klapte 1x de automaat daarna terug ingezet en dan bleef die in deze stand. Zelf als je de stekker losmaakt blijft die zo staan, omdat die de DC kant nog heeft en daardoor kan communiceren.
Maar de fout zit dan in het deel dat de stroom het net op moet drukken.

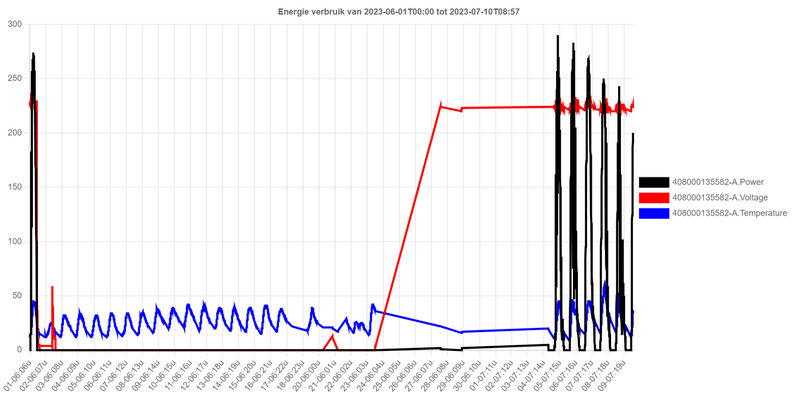

Installateur kan de spanningen per omvormer wel uitlezen, inclusief vermogen en temperatuur, zelf heb ik het gedaan met APS ecu-r lokaal data uitlezen (projectje).
.
2-6 gaat de oude stuk
24-6 vervangen onder garantie (na 2 jaar)
28-6 ID aangepast zodat die juiste data weergeeft.

[ Voor 5% gewijzigd door Dapdodo op 01-10-2023 09:48 ]

[A-J]

Aangezien ik met de bovengenoemde tips in het andere topic helaas niet mijn ECU-R kan uitlezen op het ip binnen mijn netwerk, ben ik met de manager app zelf in de ECU-R gekropen en dan kun je helaas niet de logs bekijken, maar weer realtime de spanningen per omvormer bekijken. Op een tijdstip dat de verdachte omvormer uitvalt, is de spanning 243V en temp 34 gr C. Freq 50Hz. Vergelijkbaar met de overige omvormers die het wel normaal doen (range 243-251V en 34-41 gr. C.). Als jullie willen kan ik de screenshots posten… maar dit is het..
normale waarden?

[Dapdodo]

@A-J Normale waarden en nog lang niet in de buurt van 253Vac en T=50-65C zoals ik ze op mijn dak zie.
Dus toch microomvormer laten vervangen.

[A-J]

En dan de conclusie nadat ze afgelopen week netjes de omvormer hebben vervangen: de ‘hapering op 0 tussendoor’ is eruit! En de dagopbrengst de 2 panelen omhoog en volgens verwachting
