Na het opknappen van de trap hebben we deze voorzien op de zijkant van elke oneven trede van zeven nieuwe opbouwspots - de oude (zie dit topic) zijn bij het demonteren & klussen kapot gegaan. Ik had het vooraf niet helemaal verwacht, maar: de nieuwe spots zijn te fel. Tenminste, er is er nu 1 die het doet, de rest moet nog aangesloten, maar die ene is al best fel.
Wat hebben we aangeschaft:
https://nl.paulmann.com/p/led-onderkastverlichting-leaf-3x3-6w-80mm-3x260lm-230-12v-rond-alu-geborsteld/93562
Drie van deze sets. Een zo'n set bevat een trafo naar 12V DC en een splitter, dus effectief hebben we een stopcontact met drie trafo's daarop aangesloten, elk naar een splitter en dan 3/2/2 lampjes op de drie splitters.
Probleem: ze zijn niet dimbaar. En best fel.
Nou ben ik benieuwd of het voor een enigzins noob op praktisch elektro-gebied te doen is om het toch te dimmen.

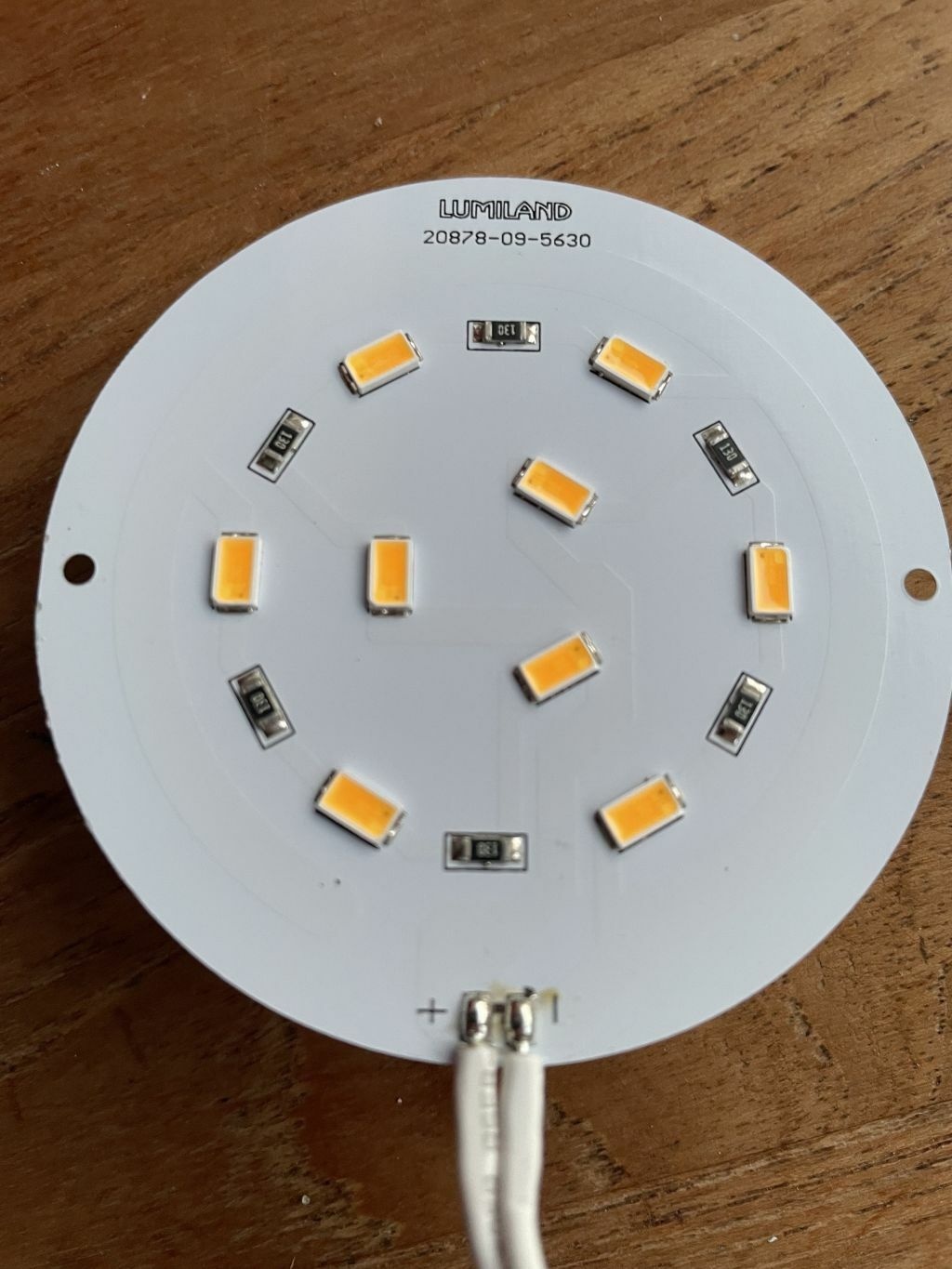

Ik heb een zo'n lampje opengeschroefd en gekeken wat er in zit:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/4wEyUnIlp5bPWdPTfutqFFc7.jpg?f=user_large)
Het is moeilijk te zien, maar de sporen zijn te volgen of in te schatten:
:fill(white):strip_exif()/f/image/oMc9N4HfzuGN552iQLZ3wNQi.png?f=user_large)

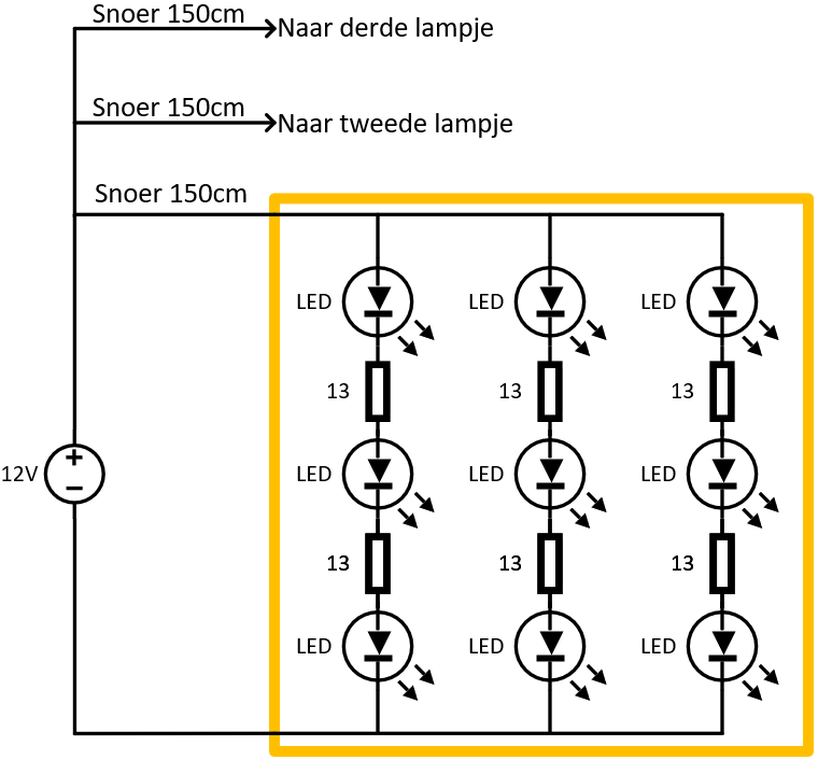

Van daaruit kan ik dan een schema opstellen:
:fill(white):strip_exif()/f/image/6Xn0p0eODHFT0vibwuJdZjW9.png?f=user_large)
(opdruk op de weerstanden is '130', van wat ik zo gevonden heb is dat een 13ohm weerstand)
Lampjes verbruiken 3.6W volgens de specificatie (300mA bij 12V), dus dat is 1.2W per tak (met elke tak drie LEDs en twee 13ohm weerstanden). Bij 12V is dat z'n 100mA per tak. Valt er dus 1.3V over elke weerstand en ~3.1V over elke LED. Klopt deze berekening?
Vragen puur voor m'n nieuwsgierigheid:
- Waarom per tak twee weerstanden van 13 ohm en niet een enkele 26 ohm? Ik gok omdat bij 26ohm, 100mA, het weerstandje 260mW verstookt en je dan in een groter vermogen weerstandje komt die wellicht duurder of minder precies is?
- Waarom niet een enkele weerstand van 26 ohm in de centrale aanvoerlijn? Ik gok om een vergelijkbare reden.
Maar, de vraag waar het om draait:
- Hoe kan ik het beste de boel dimmen? Bij voorkeur zou ik de draad tussen de trafo en splitter onderbreken en daar 'iets' tussen zetten om dit te bereiken.
- Ik zou denken dat het zo simpel kan zijn als een potmeter met klein bereik (5 ohm ofzo?) en veel windingen (voor accuraat afstellen) er tussen plaatsen. Dit dan tussen alledrie de trafo's en splitter doen en de potmeters afstellen tot de boel even veel gedimd is.
Kennis/kunde niveau: ik kan wel wat solderen, maar niet zelf printjes maken/ontwerpen. Experimenteer/gaatjesprint dus. Heb lang, lang geleden tijdens een stage wel wat SMD componenten gesoldeerd (1206, 0805 maat) - maar bij voorkeur wil ik niet solderen in het lampcircuit zelf. HTS elektrotechniek als opleiding, maar de afgelopen 27 jaar vooral met digitale schakelingen gewerkt (chip-ontwerp, dus vooral code inkloppen en simuleren, echte hardware vasthouden en doormeten was er meestal niet bij).
Alvast dank voor het meedenken en/of antwoorden!
Wat hebben we aangeschaft:
https://nl.paulmann.com/p/led-onderkastverlichting-leaf-3x3-6w-80mm-3x260lm-230-12v-rond-alu-geborsteld/93562
Drie van deze sets. Een zo'n set bevat een trafo naar 12V DC en een splitter, dus effectief hebben we een stopcontact met drie trafo's daarop aangesloten, elk naar een splitter en dan 3/2/2 lampjes op de drie splitters.
Probleem: ze zijn niet dimbaar. En best fel.
Nou ben ik benieuwd of het voor een enigzins noob op praktisch elektro-gebied te doen is om het toch te dimmen.
Ik heb een zo'n lampje opengeschroefd en gekeken wat er in zit:
Het is moeilijk te zien, maar de sporen zijn te volgen of in te schatten:
Van daaruit kan ik dan een schema opstellen:
(opdruk op de weerstanden is '130', van wat ik zo gevonden heb is dat een 13ohm weerstand)
Lampjes verbruiken 3.6W volgens de specificatie (300mA bij 12V), dus dat is 1.2W per tak (met elke tak drie LEDs en twee 13ohm weerstanden). Bij 12V is dat z'n 100mA per tak. Valt er dus 1.3V over elke weerstand en ~3.1V over elke LED. Klopt deze berekening?
Vragen puur voor m'n nieuwsgierigheid:
- Waarom per tak twee weerstanden van 13 ohm en niet een enkele 26 ohm? Ik gok omdat bij 26ohm, 100mA, het weerstandje 260mW verstookt en je dan in een groter vermogen weerstandje komt die wellicht duurder of minder precies is?
- Waarom niet een enkele weerstand van 26 ohm in de centrale aanvoerlijn? Ik gok om een vergelijkbare reden.
Maar, de vraag waar het om draait:
- Hoe kan ik het beste de boel dimmen? Bij voorkeur zou ik de draad tussen de trafo en splitter onderbreken en daar 'iets' tussen zetten om dit te bereiken.
- Ik zou denken dat het zo simpel kan zijn als een potmeter met klein bereik (5 ohm ofzo?) en veel windingen (voor accuraat afstellen) er tussen plaatsen. Dit dan tussen alledrie de trafo's en splitter doen en de potmeters afstellen tot de boel even veel gedimd is.
Kennis/kunde niveau: ik kan wel wat solderen, maar niet zelf printjes maken/ontwerpen. Experimenteer/gaatjesprint dus. Heb lang, lang geleden tijdens een stage wel wat SMD componenten gesoldeerd (1206, 0805 maat) - maar bij voorkeur wil ik niet solderen in het lampcircuit zelf. HTS elektrotechniek als opleiding, maar de afgelopen 27 jaar vooral met digitale schakelingen gewerkt (chip-ontwerp, dus vooral code inkloppen en simuleren, echte hardware vasthouden en doormeten was er meestal niet bij).
Alvast dank voor het meedenken en/of antwoorden!
/u/13460/JUN982.GIF?f=community)
). Die bij Tinytronics zou eerder m'n voorkeur hebben - enkel dan nog een behuizing er voor vinden, maar dat moet te doen zijn./u/122416/SCSI.JPG?f=community)
