Introductie

Hallo, daar ben ik weer met een plan om e-waste te converteren naar een onnodig gecompliceerd hardwareproject.

Dit keer wil ik graag een volledige all-in-one game-pc maken van een 27" iMac uit 2011.

U kent mij misschien van "The SpaceSaver"



Zoals de meeste projecten die ik start, kwam ik op het idee toen ik door V&A aan het scrollen was, en mijn oog viel op een advertentie van mede-tweaker @weert14

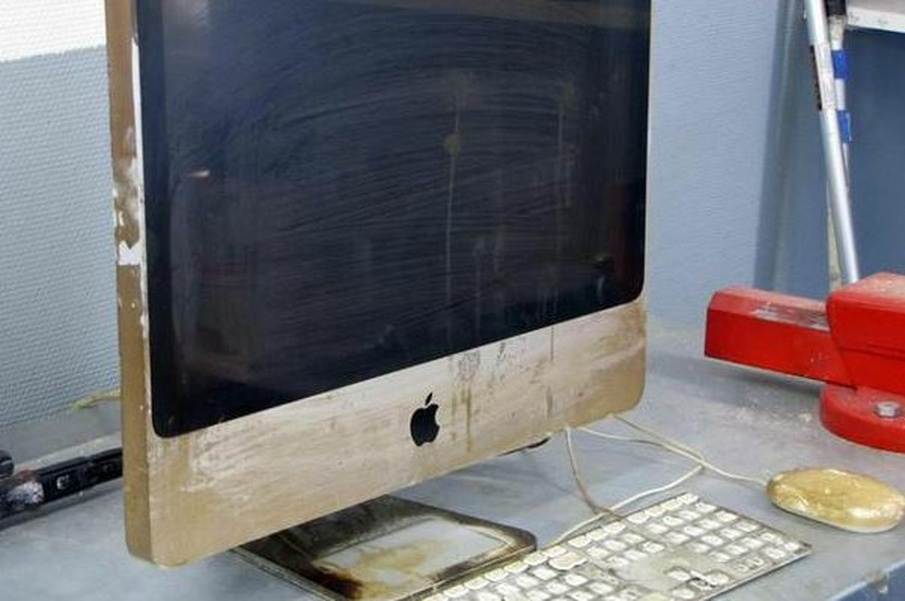

Daar stond een defecte iMac uit 2011, voor een tientje

Ik ben beslist geen Apple fan, maar ik heb altijd vol bewondering naar de aluminium imacs opgekeken, hoe ze zoveel hardware in zo'n dunne behuizing kregen.

Een prettige DM-wisseling later, en ik stond met 15 euro op zak voor de deur.
Toen de deur openging dacht ik even dat ik dubbel zag, want ik zag 2 imacs staan. Wel, deze tweaker had er dus 2 te koop, en ik had de andere advertentie niet eens gezien.
Omdat ze in de weg stonden mocht ik ze allebei meenemen, voor 15 euro! Dat is het mij alleen al waard voor de entertainment waarde van het uit elkaar halen!

Een uurtje later stonden ze bij mij op zolder

Disclaimer

Zoals gewoonlijk:
Er zullen in dit topic wat onderwerpen voorbijkomen die je wellicht beter niet kunt namaken. (denk aan elektrische schakelingen die niet officieel voldoen aan bepaalde normen)
Ik weet wat ik doe, ik ben op de hoogte van de risico's. Als je er niet tegen kunt, dan is dit topic niet voor jou
Ook wordt er in dit topic hardware mishandeld. Wees gewaarschuwd!

Teardown

Al lang vroeg ik mij af hoe die dingen precies gebouwd waren, en hoe de koeling in elkaar zit. dit was mijn kans, ook al mislukt het project, het was nu al een succes.

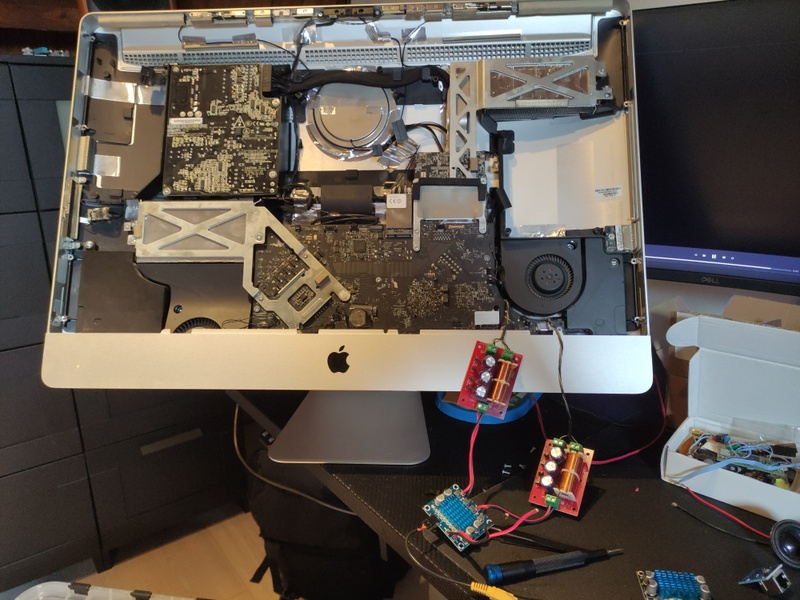

Uiteraard ben ik gelijk begonnen met het uit elkaar halen van het apparaat zonder er een seconde aan te denken om foto's te maken. Dus hier onder wat post-teardown glamour shots.

Monitor

Een AiO zou geen AiO zijn zonder scherm. Natuurlijk hebben de engineers van Apple er voor gekozen om het 27" paneel direct op het moederbord aan te sluiten.
Onze techvrienden uit China hebben hier allang wat moois op verzonnen, dus na wat zoekwerk heb ik dit product besteld.



Volgens onderstaand filmpje is het prikken en gaan, dus ik ben benieuwd.

(WiP) Specs

Het leukste voor het laatst. Ik heb 5 uur lang zitten puzzelen, en als ik de juiste hardware vind, dan denk ik weg te kunnen komen met een zeer respectabel systeem.

Deze speclist kan veel beter, maar ik heb een beperkt budget, en ik ben er vrij zeker van dat ik e.e.a. moet gaan zagen en desolderen. Eventuele donaties zijn altijd welkom, maar anders hou ik het bij:

Nog te bepalen budget AM4 mini-itx bord met PCI-e aansluiting
Ryzen 5 5600G
Inter-tech AM4 blower cooler (geadverteerde TDP is 95W) Ik hoop dat hij met de airflow in deze kist genoeg wegkoelt
Of de originele Apple GPU of CPU koeler, dit hangt sterk af van het moederbord
Palit GeForce RTX 4060 StormX
32 of 64GB RAM Snelheid is minder belangrijk dan afmetingen, ik houd mij aanbevolen voor een onontdekte (non-ECC) set die qua fysieke afmetingen minder hoog is dan de gangbare budget DIMMs
Inter-Tech FA-250 voeding waarvan ik waarschijnlijk meteen de garantiezegel verbreek om deze pas te maken in de beperkte ruimte, en zodat ik de originele stroomaansluiting van de Mac kan hergebruiken.

Waarom een 5600G?
Nou, 1: Ze kosten minder dan de X, en 2: dan kan ik er nog voor kiezen om zonder GPU verder te gaan, indien de koeling niet toereikend is.

Verder nog wat klein spul, zoals riser stekkers, en om de cardreader, ethernetaansluiting, USB, webcam, speakers en mogelijk de DVD speler werkend te maken.

Tot slot

Layout, ruimte en airflow bespreek ik in een volgende post!

Ik krijg het niet voor elkaar om de headers netjes te spacen, als iemand tips heeft dan hoor ik ze graag!

[xoniq]

Gaaf! Alleen al voor die displays is 15 piek voor 2 machines al een koopje, je kan ze gewoon hergebruiken, desnoods zelf domme monitoren van maken.

Deze volg ik op de voet!

[martyw]

Je zou een FSP FlexGURU 300W kunnen nemen, 250 Watt is een beetje krap met deze CPU/GPU

[StackMySwitchUp]

Inter-tech voedingen kunnen over het algemeen lekker 100% load draaien, waar ik mij meer zorgen om maak zijn de extra 70W van het scherm. Je maakt een goed punt, echter lijkt er op die flexguru PSU geen pci-e power stekker te zitten. Nu is dat geen probleem, maar ik wil als het kan vermijden om een fout te kunnen maken met (custom) stroom connectoren

[StackMySwitchUp]

Meten en Modelleren

Vanaf het begin was al de vraag of dit project überhaupt levensvatbaar was. Het is dan ook raadzaam om alles goed na te meten voordat ik dure dingen ga bestellen. Nu ben ik niet vreemd van een beetje 3d modelleren, en zou het handig zijn als ik een 3d profiel van de binnenkant heb om straks brackets en eventuele koeltunnels voor te printen.
Normaliter maak ik vormen die redelijk plat of hoekig zijn, daar leent bijvoorbeeld een Freecad zich erg goed voor, en heb ik er o.a. deze Raspberry Pi synthesizer mee gemaakt:



De vorm van de binnenkant van deze iMac is echter een stuk ingewikkelder, met name vanwege de vreemde (niet uniforme) ronde vorm aan de achterkant.

Om de binnenkant op te kunnen meten heb ik een aluminium lineaal vanaf de onderrand van het scherm over de bovenkant van de behuizing gelegd. Een arbitrair patroon uitgelegd en een schets gemaakt in Paint. Deze is niet nauwkeurig en enkel ter illustratie van de meetpunten. De eerste meetklus deed ik door een duimstok op de bodem te houden en tegen de lineaal aan te zetten. Hiermee had ik wat maten, maar al snel bleek dat dit door alle obstakels in de behuizing niet betrouwbaar genoeg was.



De tweede poging liep een stuk beter, hiervoor had ik een nieuw patroon uitgetekend, met ook lijnen door het midden, en gemeten met een schuifmaat.

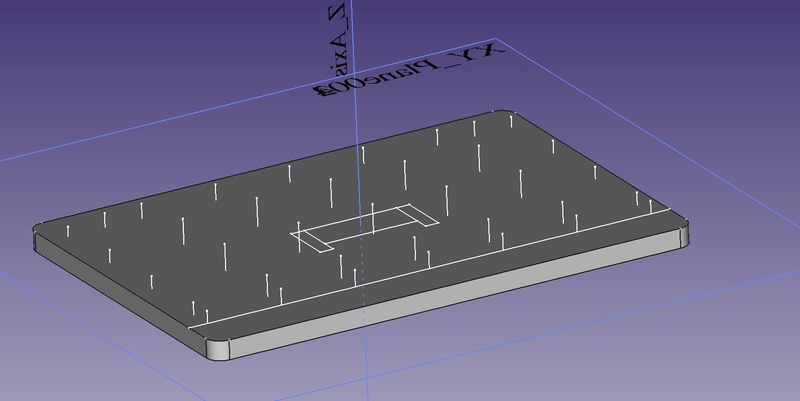

Met de maten op papier ben ik Freecad ingedoken en had ik het patroon uitgelegd in een model

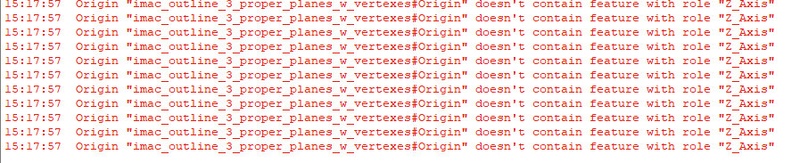

Freecad zou Freecad niet zijn als er niet iets compleet foutging en uiteindelijk het model opnieuw gemaakt moest worden



Na een poging of wat ben ik iets gefrustreerd overgestapt op Fusion 360, wat ook niet perfect intuitief werkt (maar dit ligt vast aan de gebruiker)



Waarna ik even een focus shift heb gemaakt naar wat mijn doel nu eigenlijk is. Ik wil allereerst weten of het wel allemaal kan.

Dan maar primitief

Nuja, het makkelijkst is gewoon kijken of ik er een random moederbord in krijg, en als er dan nog een videokaart ter grootte van een gemiddelde compacte 4060 in gaat dan is dat mooi meegenomen.



Een random ITX moederbord had ik. Dit is een serverbord dat ik zelf gesloopt heb (zie mijn andere CiP topic, en nog een topic met een wanhopige poging om hem weer tot leven te wekken)
Deze heeft een vrij hoog profiel, dus als dit past dan moet het meeste wel lukken.

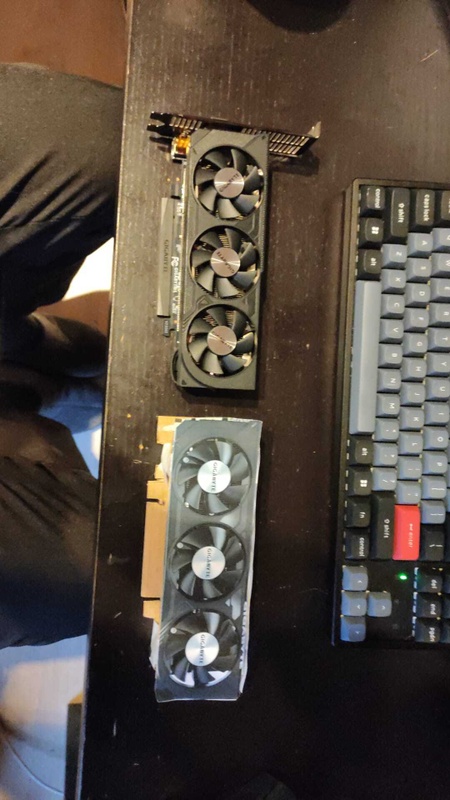

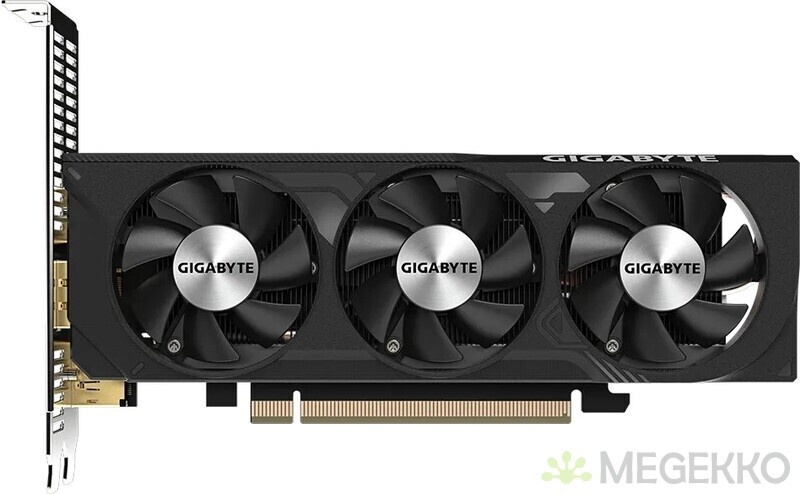

Ook heb ik een aardige collectie videokaarten opgebouwd.



Allen zijn echter te lang.

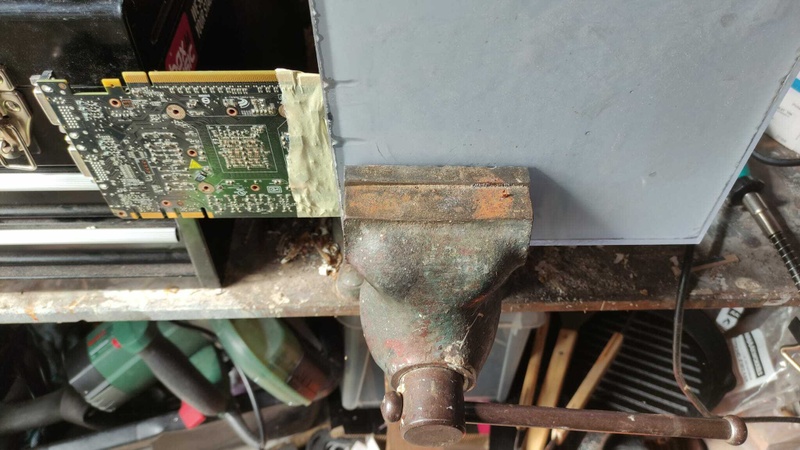

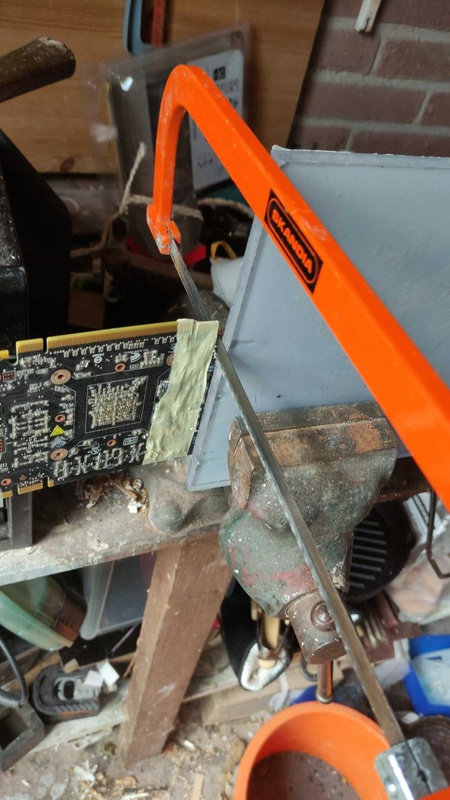

Maar dat stuk onnodige printplaat is compleet overbodig, dus heb ik deze 3090 even een stresstest gegeven



Hij heeft de eerste test zonder kleerscheuren doorstaan, maar hij was nog steeds te lang.



Wie niet luisteren wil...





Dat lijkt er meer op. Heatsink blijft ook wel plakken met afplaktape.

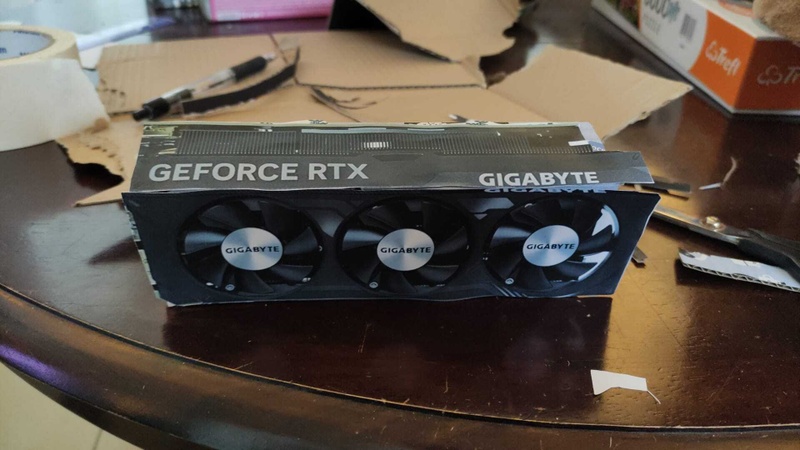

Wie dacht dat ik echt de zaag in een 3090 had gezet? Maak je geen zorgen, het was een opgeblazen GTX 470

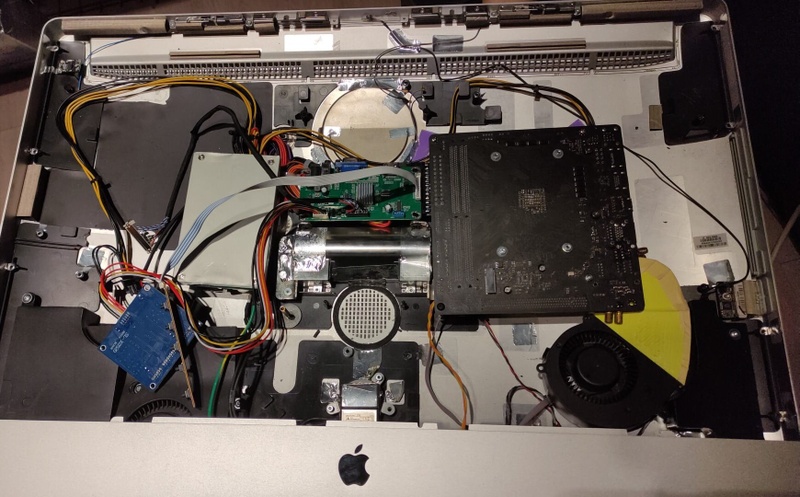

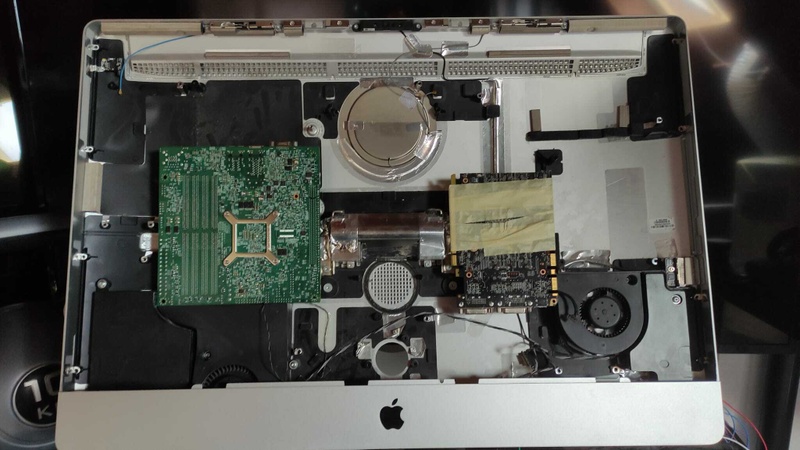

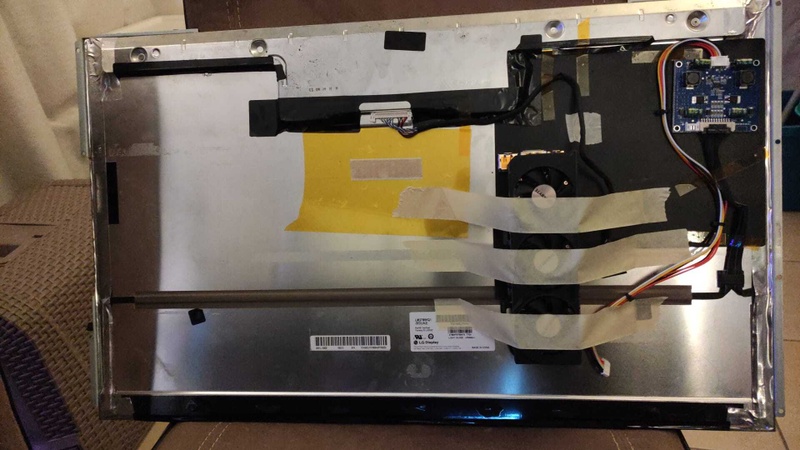

Layout lijkt okay, ook fijn dat ik voor beide kanten een eigen "case" fan kan gebruiken, en als ik het zo kan installeren, dan kan de PCIe riser mooi recht over het scharnier heen.
De voeding zou dan ergens boven het scharnier kunnen, en met de originele Apple case fan in het midden zou ik die kunnen voorzien van de benodigde luchtstroom.



Lijkt vooralsnog allemaal prima te passen

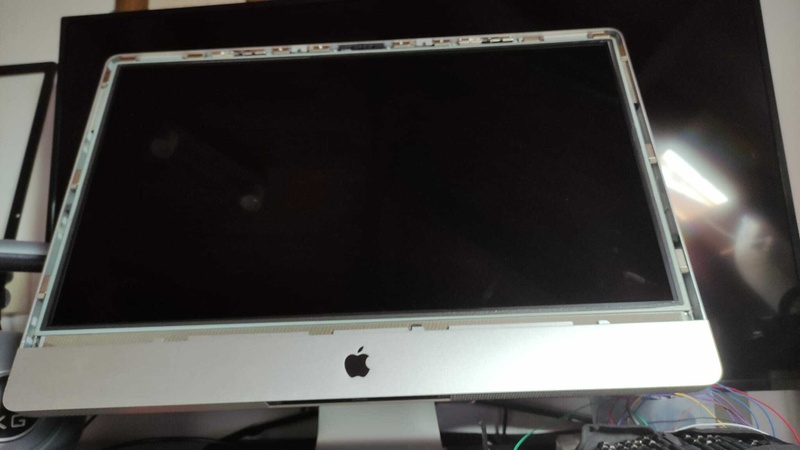

Het scherm zit er goed in.
Dit geeft motivatie. De volgende keer hoop ik wat in 3d te hebben gemaakt.
Ook ben ik nu actief op zoek naar een geschikt moederbord.

[StackMySwitchUp]

Scherm update

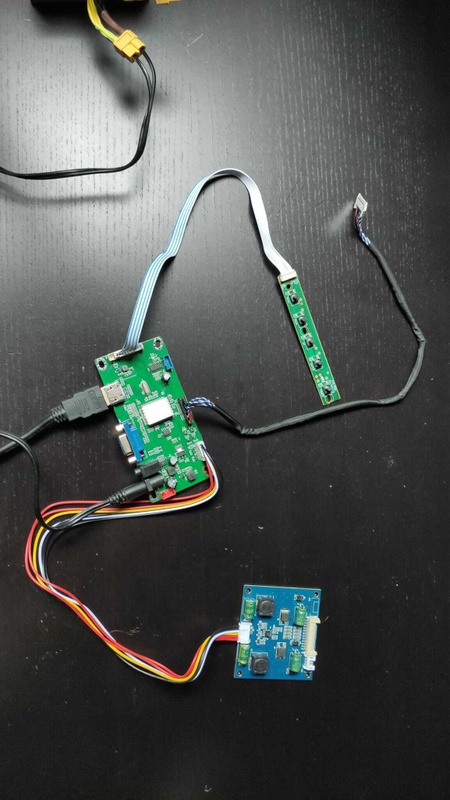

Het pakje uit China is binnengekomen!
Uiteraard zonder handleiding of extra kabels, dat ben ik inmiddels wel gewend.

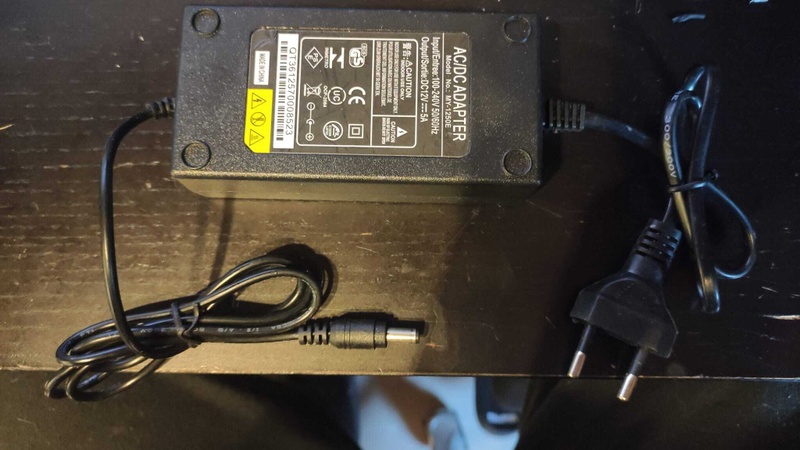

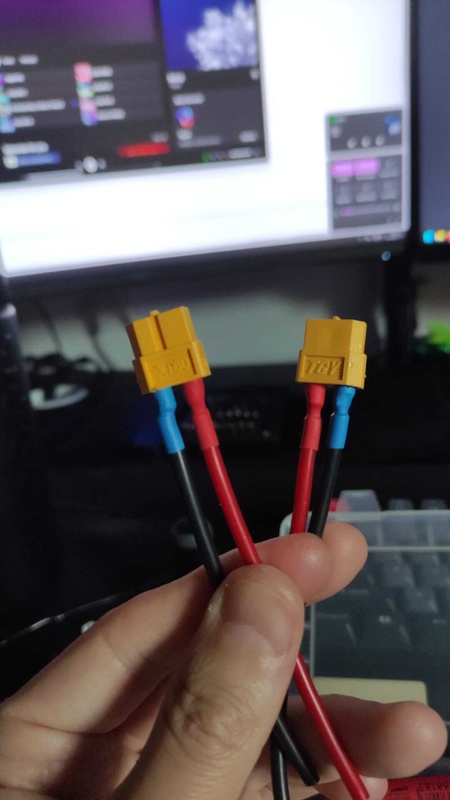

Als voeding had ik nog een lab voeding liggen, en voor de barrel connector ook een oude power brick.



Even doorgemeten op polariteit, en we kunnen gaan testen.



Achterop de monitor zitten 3 aansluitingen, 1 daarvan is een 4 pins FPC connector, deze hoeft niet aangesloten te worden. Dat is maar goed ook, want die is goed beschadigd. Vermoedelijk heeft iemand deze mac al meerdere keren uit elkaar gehad.
De stroomaansluiting zit aan de linkerkant, en is voor het blauwe power distributiebordje, de "logic" aansluiting zit in het midden, en dit is voor het beeldsignaal.



Wat plaatsing van de kabels later, en we kunnen testen.

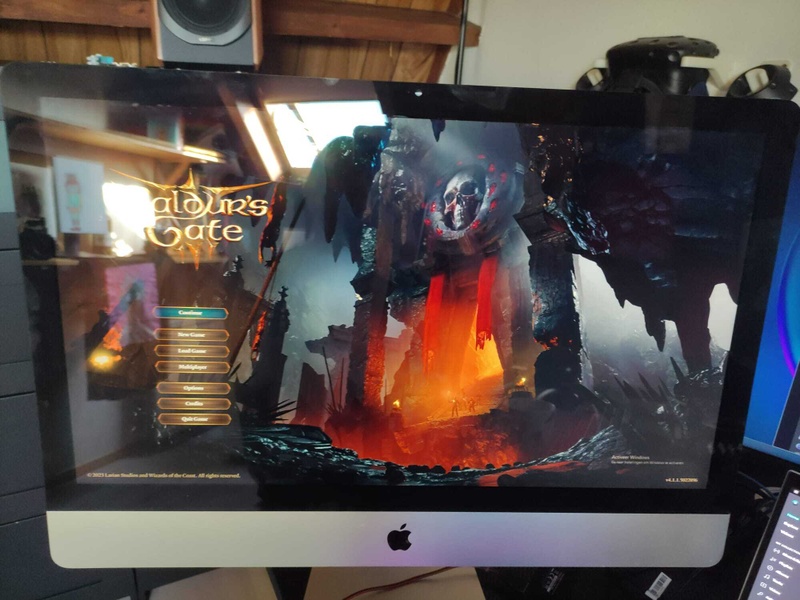

Heel veel meer hoef ik niet te zeggen. het werkt als een trein!
Het Chinese OSD is even wennen, maar er zitten vrij veel opties op. De backlight kan niet hoger, dat valt wel een klein beetje tegen. ik kan me alleen niet herinneren hoe helder deze schermen waren, volgens mij viel dat ook wel mee.

Volgende stappen voor het scherm:
- Power brick regelen, of een low profile ATX voeding met 320-350w
- Rekening houden met de layout en knoppenbalk, mogelijk gaat die bij mij ook in het rooster.

Eindelijk eens een knoop doorhakken over de PC hardware.

[StackMySwitchUp]

Kleine Update (want weinig tijd)

Ik heb gekozen voor zoveel mogelijk tweedehands hardware, een beetje van mezelf, en een beetje van mijn medeTweakers

Van medeTweaker @JoepPannekoek heb ik een ASRock Fatality b450 moederbord overgenomen. Deze had lekker lage VRM koelers, helaas steekt de rest van de IO wat hoog uit.. dus dit bord gaat er waarschijnlijk niet zonder kleerscheuren vanaf komen

Van @0lle Heb ik een 5600G overgenomen, maar DPD houdt het pakket gegijzeld, daar zijn we mee in gesprek (niks ten nadele van 0lle, de communicatie is top)

Van mezelf heb ik uit mijn main pc een setje 32GB Kingston HyperX 3200MHz vervangen voor Patriot 64GB 3600MHz. Saillant detail is dat hierdoor mijn BIOS gereset was en mijn CPU ineens een stuk koeler loopt. Ik heb ooit aan de voltages gezeten om hem JUIST koeler te krijgen, ik vermoed dat daar wat mis is gegaan.

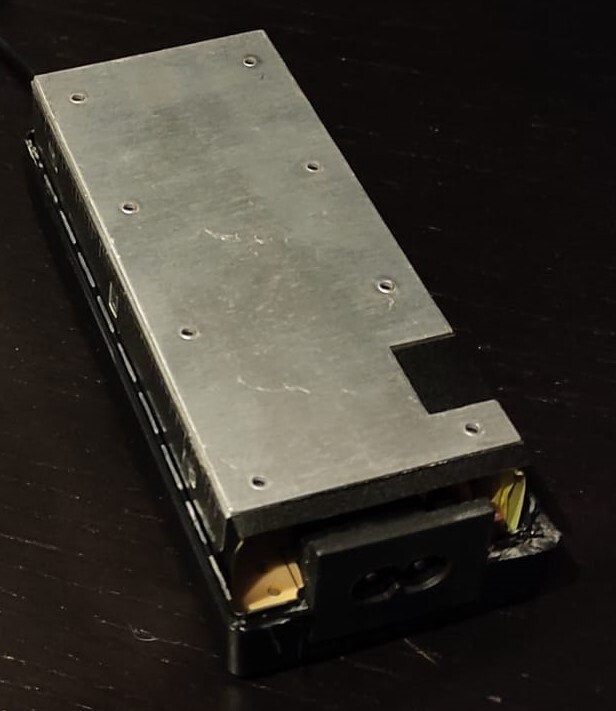

De PSU is nieuw, want deze was niet tweedehands te vinden. Er zit inderdaad een PCI-E 6+2 connector op, dus dat was een goede gok (sommige webshops zeiden van niet)
^ en een spotgoedkope Lexar NM710 1TB SSD kwamen bij Azerty vandaan. De specs liegen er niet om, dus we gaan zien hoe snel hij is.

Verder wacht ik op Hardwarewebwinkel voor de koeler en riserkabel *zucht*

In de tussentijd ben ik met de iMac shell bezig geweest. Ik wil wat van de pillar posts verwijderen, maar die zitten muurvast. De warmte van mijn soldeerstation wordt te snel afgevoerd door de behuizing, dus ik ben voornemens om er een verfbrander op te zetten. Het weer liet dit echter niet echt toe, want de temperatuur loopt rap op als je dit doet, en het was de afgelopen dagen al 30 graden in mijn kantoor.

Qua modeling heb ik gemengd succes behaald. In Freecad heb ik het nu voor elkaar gekregen om de vorm redelijk goed uit een paar splines te krijgen, maar nu kan ik daar weer geen vormen uit extruderen.
Alles wat in Freecad niet plat is, is een nachtmerrie. Als iemand hier ervaring mee heeft dan krijg ik graag advies!

Anyway.. wordt snel vervolgd!

[StackMySwitchUp]

De Vloek van Steve

Affijn,

Na 10 dagen kwam eindelijk de CPU mijn kant op, de koeler en riserkabel (die ik bij een webshop bestelde) kwamen 2 dagen daarna pas!
Eenmaal het geheugen uit mijn PC gevist en de test-fit kon beginnen.

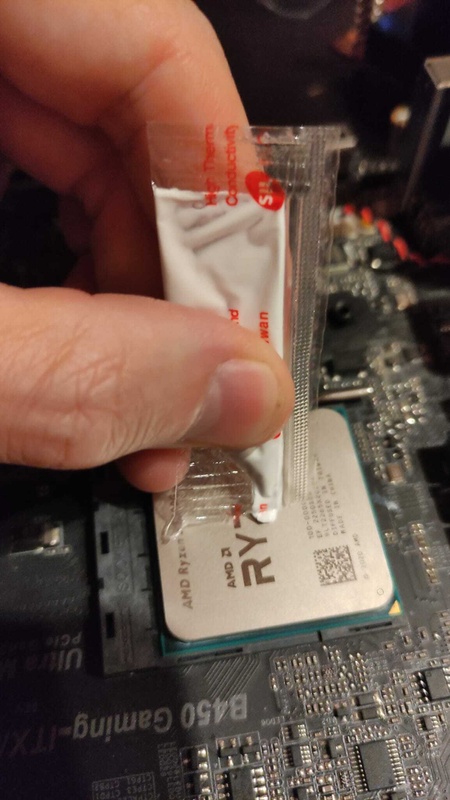

Ik kon mijn 6+ tubes koelpasta nergens vinden. Dat komt omdat ik alles op 1 plek heb opgeruimd zodat ik ze allemaal tegelijk kwijt zou raken!
De heatsink zou toch meerdere malen verwijderd worden, dus heb er voor tijdelijk maar de bijgeleverde pasta op gesmeerd.



Top. Dacht ik.
De heatsink paste niet.
Op het moederbord zitten aan de bovenzijde 2 chokes, en die zijn net 1,5mm te hoog waardoor de heatsink de CPU niet raakt.

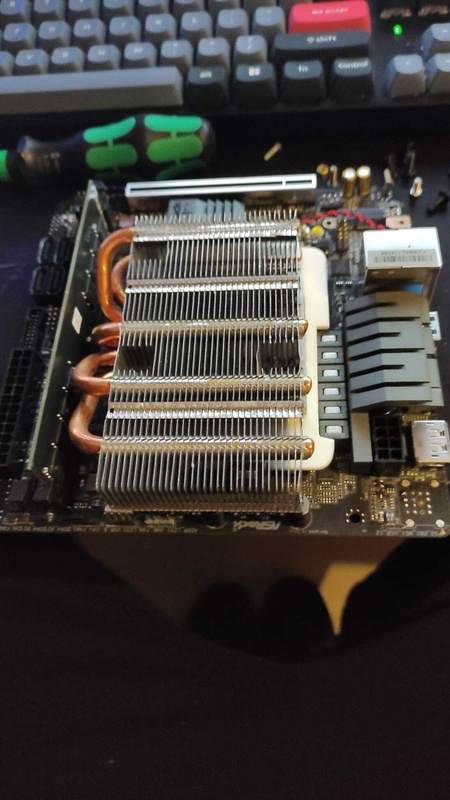

Toch is het gelukt om een snelle testsetup te maken door de heatsink tegen de 2 chokes te plaatsen en de schroeven niet vast te draaien (dus alleen contact) voordat ik dingen ging stukmaken.



Met deze testsetup kon ik kijken of er beeld was, de BIOS instellen, temps checken en daarna Windows installeren.
Deze CPU fan is sinds de Golden Orb die ik tijdens het gouden Pentium 3 tijdperk had, de luidruchtigste die ik ooit in een PC heb gezet.
Gelukkig was ik niet van plan deze te houden, want hij is veels te hoog.

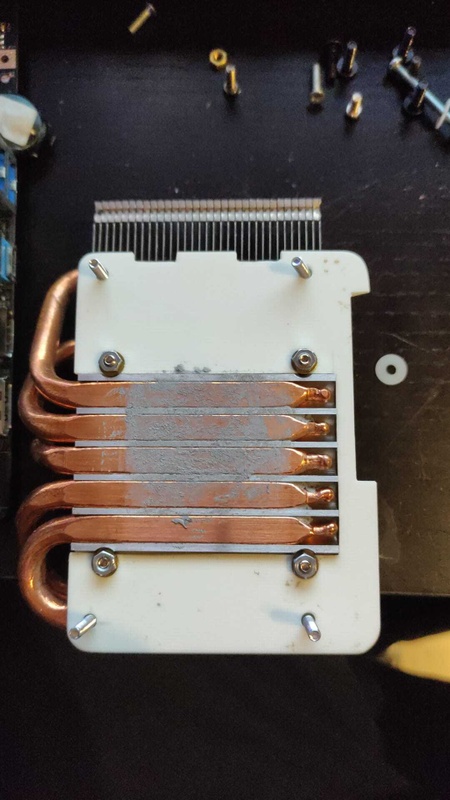

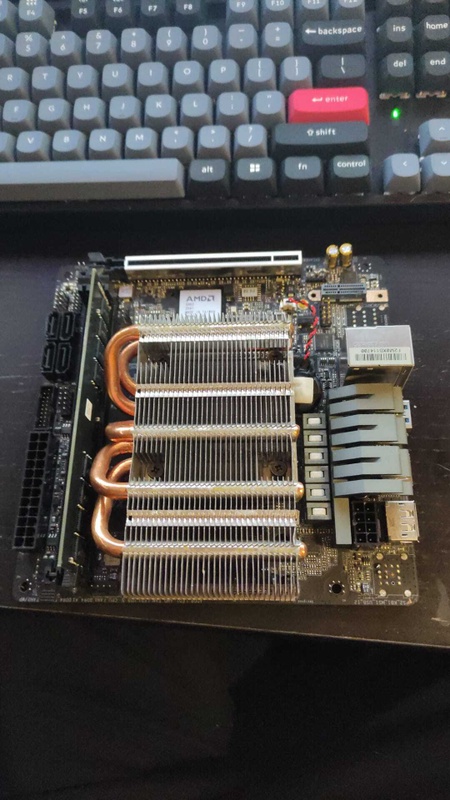

Na de test en installatie was het tijd om de heatsink passend te krijgen.
Om dit te realiseren heb ik ervoor gekozen om de gaten uit te vijlen, en omdat ik toch bezig was meteen maar de onderzijde van de heatsink gevlakt met schuurpapier, want er zaten wel hele grove zaagsnedes in.
Hier had ik mijn telefoon niet bij in de buurt, dus ik heb geen foto's gemaakt, maar dat is maar goed ook, want de gaten zijn erg lelijk geworden

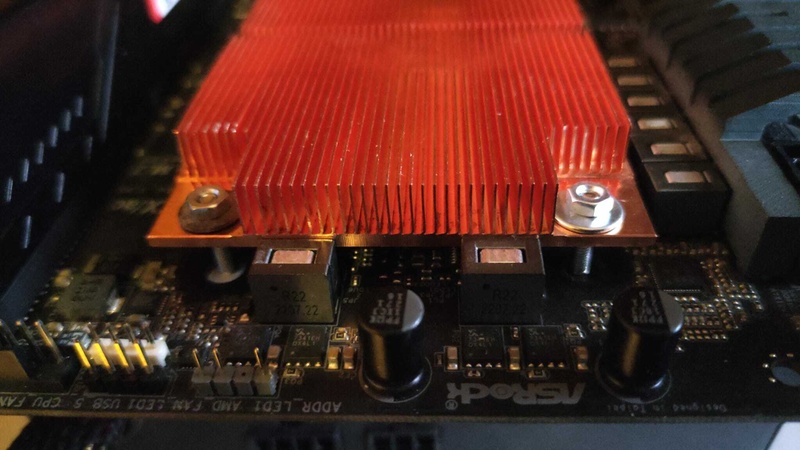

Niks meer van te zien, de oplettende kijker ziet aan de linkerkant dat de heatsink beschadigd is geraakt, dat was mijn poging om de gaten snel even uit te dremelen, maar de dremel hapte en trok zichzelf richting de koelribben. De rest heb ik met een heel klein vijltje gedaan

In een volgende post gaat de vloek van Steve verder, en vertel ik wat ik met de binnenkant van de behuizing heb gedaan, hoe ik de CPU koeler getest heb, en wat het idee daarbij is.

[Spoetnik385]

Leuk om te lezen! Mooi project!

[StackMySwitchUp]

De vloek van Steve deel 2

Necro thread? Nee hoor, gewoon alleen maar tegenslagen.


(afbeelding gegenereerd met SD, lokale installatie)

Waar te beginnen?

Oh ja.. de voeding? DOA. Kortsluiting
Deze retour gestuurd, het exemplaar dat ik terugkreeg was gelukkig wel goed, maar er zitten wat scherpe randjes aan die na wat gehannes ook kortsluiting maken tussen de kabels en de behuizing. Dat heb ik gelukkig gezien voordat ik ging hannessen, en ik heb de behuizing niet nodig.. dus die halen we lekker uit elkaar, probleem opgelost.

Nu ik eindelijk een oplossing had voor de koeling ben ik nog eens met de layout gaan spelen.


Met de SSD op het moederbord is er namelijk toch net niet genoeg ruimte.
Dus deed ik wat ieder weldenkend mens zou doen.




Alles


Kapot


Maken


... Tot het wel past!

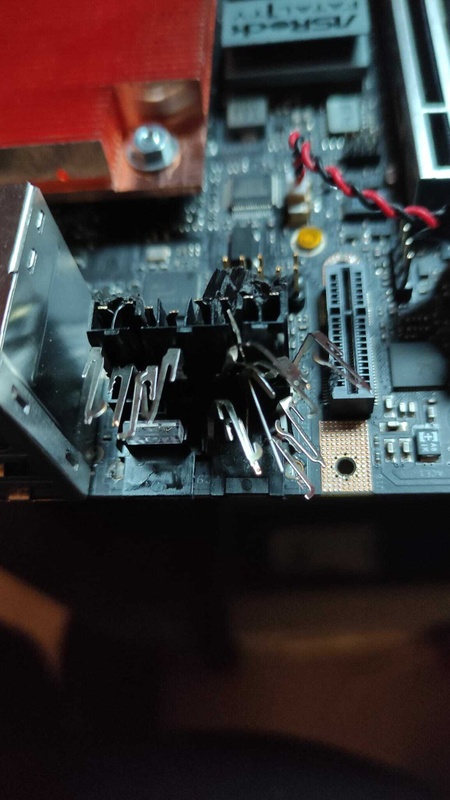

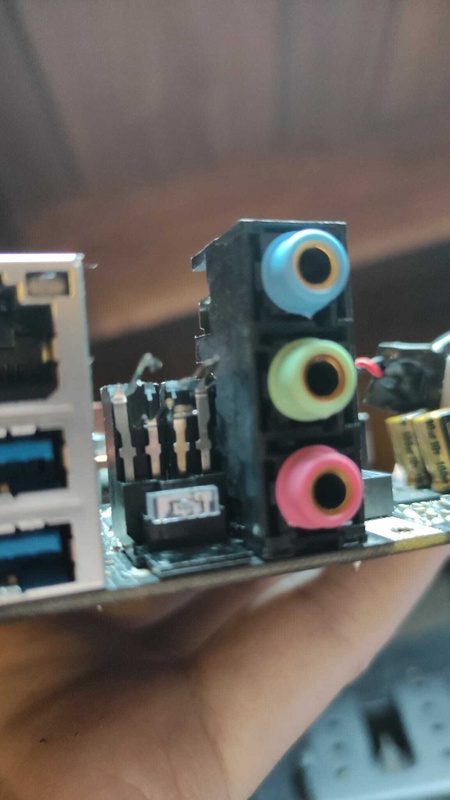

Hierna was de PS/2-usb toren aan de beurt, deze is iets beschaafder ontdaan van zijn pootjes, daar kwam ik namelijk makkelijker bij met de kniptang.

Waarom niet met de soldeerbout? Nou.. zelfs een 150W de-soldeerstation kon niet op tegen de warmte-afvoer van een moederbord. Dit wist ik al, want ik heb het wel eens eerder geprobeerd, maar ik probeerde het toch.
Alles wat aan de ground plane vast zit was niet los te krijgen, de soldeerbout komt gewoon vast te zitten omdat het tin sneller afkoelt dan de bout het kon opwarmen.

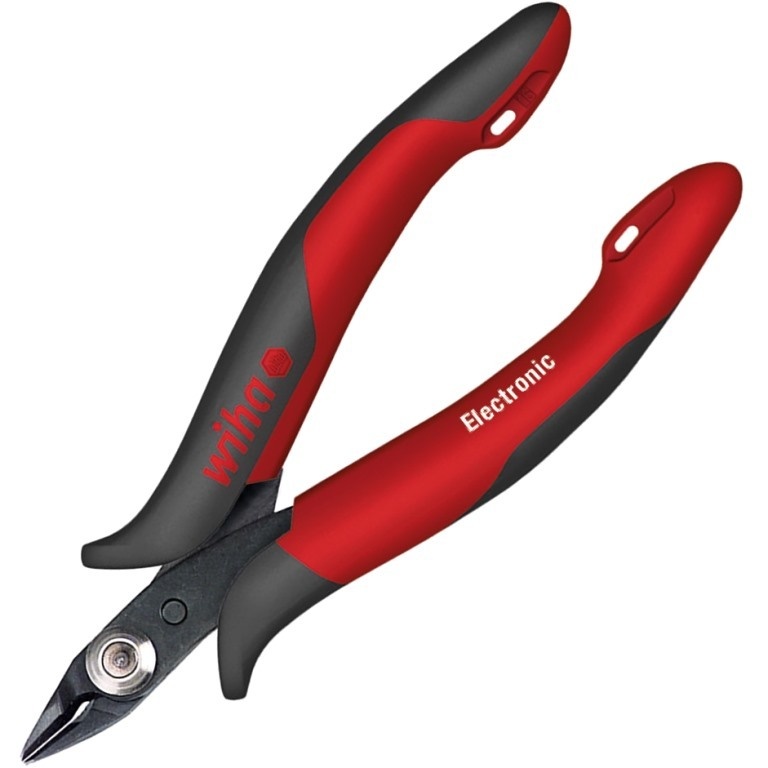

Ik heb echter een erg fijne kniptang die overal onder komt, dus dat was vrij snel geregeld.


... Maar daarmee waren we er nog niet.

De heatsinks van het geheugen waren ook te hoog. Toen ik mijn vorige casemod maakte had ik Kingston HyperX Fury geheugen, deze vond ik fijn, want de heatsinks zaten met een zachte thermal pad vast en konden zo losgemaakt worden.
Natuurlijk moest het weer goedkoper, dus wat doet Kingston? Ze gebruiken dubbelzijdig tape, want heatsinks zijn achteraf helemaal niet nodig, het staat alleen "cool"



Het gevolg is dat ik ongeveer een half uur aan het klooien was om die krengen eraf te krijgen. De bedoeling was om de heatsinks bij te vijlen en weer terug te plaatsen, zoals ik ooit met de vorige exemplaren had gedaan. Ze waren echter zo verbogen, dat er niets meer aan te redden was.

Volgende stap was weer eens testen, ik had immers zoveel van het moederbord gesloopt dat ik wel eens wilde kijken of alles het nog deed.

GEEN POST

De daaropvolgende 20 minuten waren klam Ik dacht dat ik het project de prullenbak in kon smijten.
Bij het wisselen van geheugenmodules werd duidelijk dat 1 van de 2 modules was overleden. Met de andere kreeg ik gelukkig nog beeld, en bij nadere inspectie is het ook wel duidelijk waarom die ene het niet meer doet.



Ik was te lomp

Komende week ben ik van plan om de rest van dit verhaal te posten, maar deze wordt alweer vrij lang, dus..




Tot de volgende keer!

[StarC]

Geweldig om te volgen . Heb je de verwijderde audioaansluitingen niet nodig?

[StackMySwitchUp]

Thx!

Heb je de verwijderde audioaansluitingen niet nodig?

Neh, ik kan 3 kanten op: via HDMI de audio uit het signaal naar het bordje voor het scherm vissen, de frontpanel audio header aansluiten, of de missende pinnen solderen. Mijn plan is om de header te gebruiken voor de koptelefoon aansluiting en het HDMI signaal voor de Apple speakers. Als er niet genoeg herrie uit komt heb ik nog wel een versterkertje die er in past.

[Berreber]

Heerlijk verhaal, ben heel erg benieuwd naar het uiteindelijke resultaat.

Ik heb altijd al de oudere iMacs mooie apparaten gevonden, je brengt me hiermee wel op een idee

[StackMySwitchUp]

Airflow (Part 1)

Airflow in een iMac loopt van de onderkant naar boven, de machine is door Apple met wat plastic schotten in 3 compartimenten verdeeld. De fans duwen de lucht langs de diverse heatsinks en componenten zodat de boel niet oververhit raakt, en de aluminium behuizing helpt ook een hoop met de warmte-afvoer.

Dit levert wat uitdagingen op, en daar wil ik het vandaag over hebben.

De oriëntatie van het moederbord bijvoorbeeld:



Dankzij het feit dat DIMMs ongeveer net zo lang zijn als een mini-itx bord, en net zo hoog als een iMac in het midden dik is hebben we eigenlijk maar 1 keuze voor plaatsing. Hier heb ik de CPU koeler ook op uitgezocht. Omdat ik graag de bestaande Apple koeling wil hergebruiken zit er niets anders op dan de airflow van de blower fan rechtsonder langs het moederbord te geleiden.



Omdat Freecad en ik geen vriendjes zijn had ik het briljante idee om van plastic documentmapjes wat lucht-tunnels te maken. Dit spul leent zich daar prima voor.

Toen ben ik gaan testen met de Apple fan. Het uitvinden van de pinout was een uitdaging, er zijn wat websites, en ze zeggen allemaal wat anders.

Dus ik pak maar gewoon mijn lab voeding en zet 12v op de pinnen in de volgorde zoals ze op PC fans gaan. Rook is stop!

Wat er toen gebeurde zal je verbazen! Klik hier om meer te weten te komen

Of lees gewoon verder.



Er gebeurde niks.

Apple heeft aan Delta gevraagd om het ons zo moeilijk mogelijk te maken, en dus heeft deze fan een PWM signaal NODIG om uberhaupt te draaien. En niet zomaar een PWM signaal, want het moet minstens 20kHz zijn om een beetje betrouwbaar te zijn. Maar ik loop op mezelf vooruit.


HIER is de pinout van een imac 27" 2011 model (om het zoekalgoritme te plezieren)

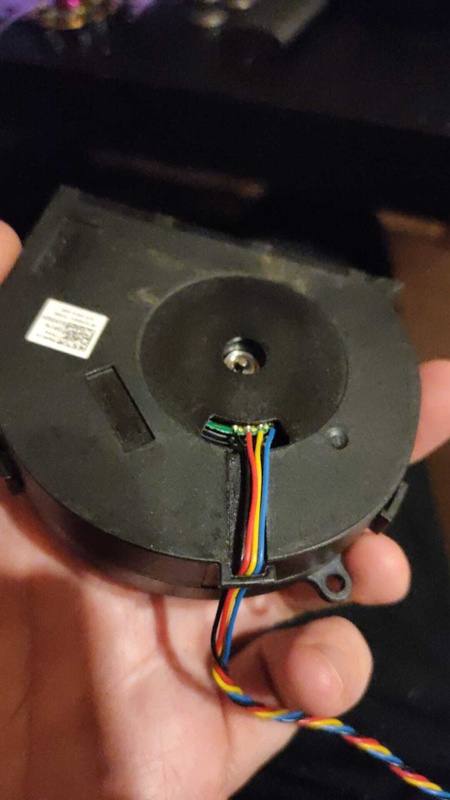

Het staat namelijk gewoon op het bordje van de fan, die je kunt zien als je de sticker weghaalt.

Goed, een cursus PWM voor Arduino later



En we hadden een draaiende fan. Ik dacht dat ik iets verkeerd deed, want de fan wilde niet zo hard, en dat is jammer, want de maximale snelheid die ik ermee haalde was 2000 RPM
Toevallig is dat ook de maximumsnelheid die men opgeeft in de specsheet



De temperatuur in idle was met deze fan/heatsink combo op maximumsnelheid niet om over naar huis te schrijven



Dus ik ging op zoek naar iets beters..

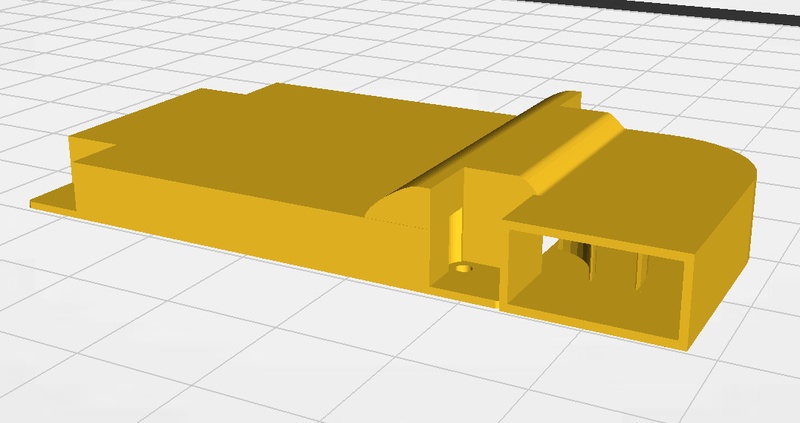

Toen ben ik eerst maar weer naar Freecad gegaan, en na 20 pogingen het volgende mormel geproduceerd



Deze geprint, en dat paste natuurlijk niet, daarna crashte freecad nog eens



Je raadt nooit hoe lang ik bezig ben geweest met de volgende iteratie.
Ik weet het zelf ook niet meer, want ik heb het verdrongen..

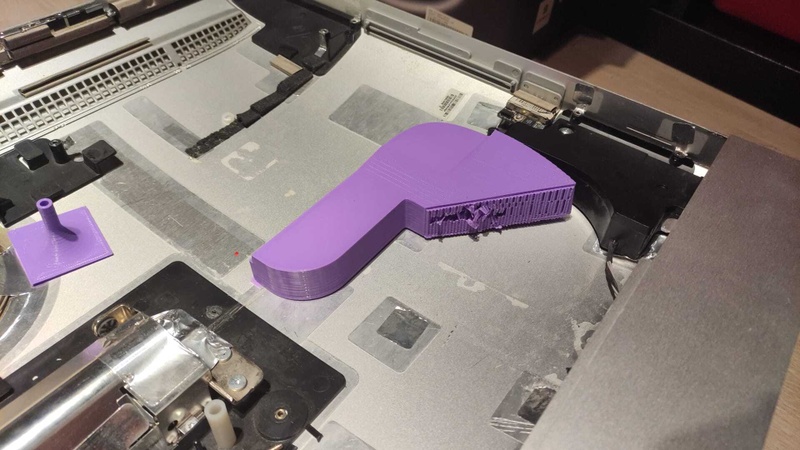

Uiteindelijk was dit 1 grote faal. Uit frustratie ben ik van mijn principes dat alles open source moet afgestapt en heb ik een niet nader te noemen stevig werk pakket uit 2021 "gevonden"
De experts in Freecad zeggen nu:



Maar ik had zonder het pakket ooit gezien te hebben in 20 minuten dit op mijn scherm:


En 6 uur later in mijn handen



En een weekend verder (meh.. werk) met de originele fan die bij de heatsink zat



Dit ging een stuk beter!

Nu nog 2 uitdagingen, de orientatie van de fan was niet goed, want hij moest nog een kwartslag naar beneden, maar in mijn haast ben ik dat prompt vergeten.

En de temperatuur was bij lage toeren nog steeds vrij ruk, ergens tegen de 55 graden, op topsnelheid ging het richting de 40 maar dat was zo enorm luidruchtig dat ik daar eigenlijk ook geen genoegen mee nam...


.
.
.
Tot de volgende keer!

[StackMySwitchUp]

Berreber schreef op donderdag 2 november 2023 @ 14:05:
Heerlijk verhaal, ben heel erg benieuwd naar het uiteindelijke resultaat.

Ik heb altijd al de oudere iMacs mooie apparaten gevonden, je brengt me hiermee wel op een idee

Als het idee niet 'DON'T DO IT' is, dan kan ik je in elk geval aanraden om er een nuc in te hangen ofzo, want dit project begint echt pijnlijk te worden!

[StackMySwitchUp]

Kleine update: enorm veel werk verzet, maar geen tijd gehad voor een post. Vandaag het minimale bereikt, de PoC if you will.



Edit:
Ik zal proberen om dit weekend iets van een buildlog-waardige update te posten.

[ Voor 8% gewijzigd door StackMySwitchUp op 15-12-2023 07:57 ]

[StackMySwitchUp]

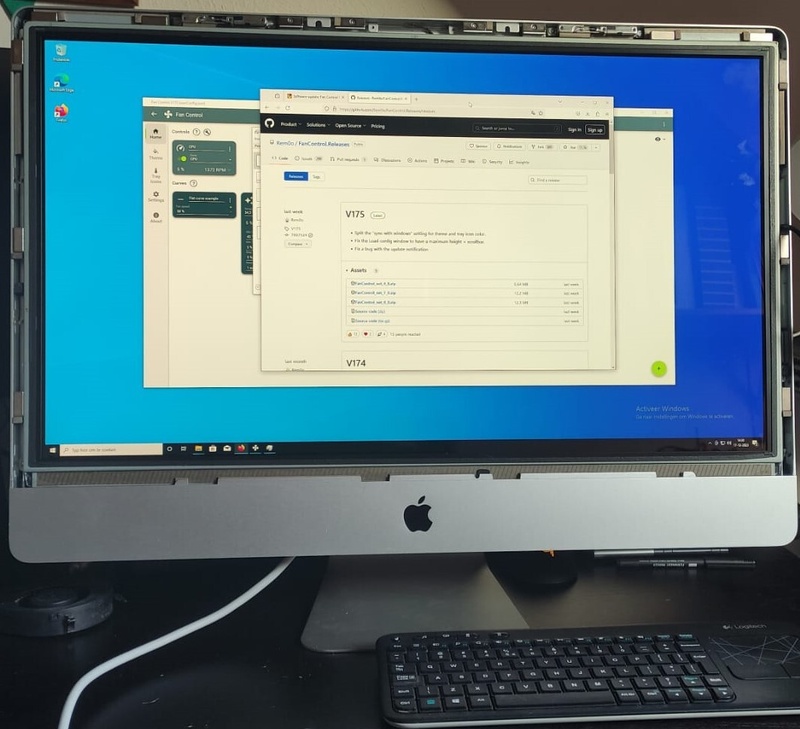

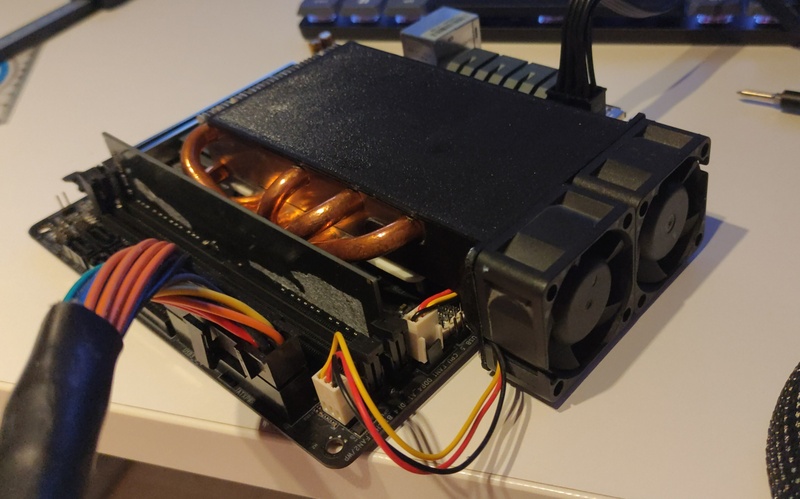

CPU Koeling

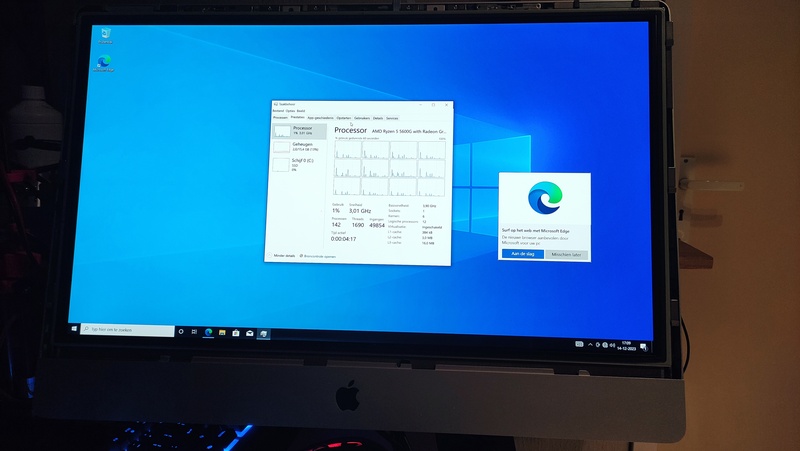

Hierboven kun je zien dat er eindelijk wat is.. maar dat was niet zonder slag of stoot.
Na het bouwen van een koeltunnel die past heb ik nog een aantal tests gedraaid.
4000 rpm was genoeg om het systeem op idle koel te houden, dat klinkt ongeveer zo:



Met een heatsink van 12mm hoog ga je ook geen overklokrecords winnen. het moederbord zelf (en met name het geheugen) steekt meer dan 30mm boven het bord uit, daar is vast nog wat te halen!







Mwoah..
Alleen "even" een adapterplaatje maken!





Het lijkt of dit zo gepiept was, maar ik ben ongeveer 15 keer naar de schuur op en neer geweest om toch nog een stukje weg te vijlen.



Daarna was het tijd voor een nieuwe layout.. weer.. een nieuwe layout



De fan van de videokaart was redelijk snel werkend te krijgen met een PWM signaal uit een arduino. Daarna moest er een behuizing voor komen.

Ik heb daar foto's van! echt waar! Geen flauw idee waar ze zijn.. het maakt ook niet uit, want deze bleek toch niet in de behuizing te passen.

Volgende iteratie, inmiddels had ik weer een nieuwe blower fan via een tweaker gekocht. Deze was wat groot, maar da's doorgaans geen probleem voor de zaag.



Dit was een Dell fan, dus de pinout klopte weer van geen kant, dit trucje kennen we inmiddels, gelukkig is het wel een gewone PWM fan voor PCs dus als je de pinout goed hebt dan werkt ie ook.



Kort kabeltje, maar kijken of alles werkt. koelt lekker, niet al te stil, maar ook geen orkaan.
Lijkt te werken!



Een ijzerzaag later en verrassing!! we zijn weer bezig met de layout!

Wat er daarna gebeurde? Je zult versteld staan!

[StackMySwitchUp]

Nog meer koeling

Na een heleboel passen en meten, modelleren en nieuwe dingen leren over de software kwam ik uiteindelijk met dit design.



Omdat de achterkant van de behuizing zo'n vreemde hoek had was het best een uitdaging om een vorm te vinden die goed was, maar dit lijkt toch aardig te kloppen.


PrusaSlicer vond het nodig om de helft van de koeltunnel vol te plempen met support (zodat de printer niet in het luchtledige print)



Dus ik was een uur of 2 bezig met het verwijderen van support, en tegelijk mezelf herhaaldelijk in mijn hand aan het steken met een mes



Enkele pleisters later een test setup gemaakt om de oplossing te testen, en de resultaten waren een stuk beter dan eerder. De idle temperatuur bij dezelfde RPM was ongeveer 31 graden, en bij 1300 tpm (wat erg langzaam is voor een blower) schommelde deze nog steeds rond de 40.
Dit was acceptabel genoeg om verder na te denken over de build, en dat werd hoog tijd want ik begon een beetje gek te worden van koeloplossingen te bedenken.

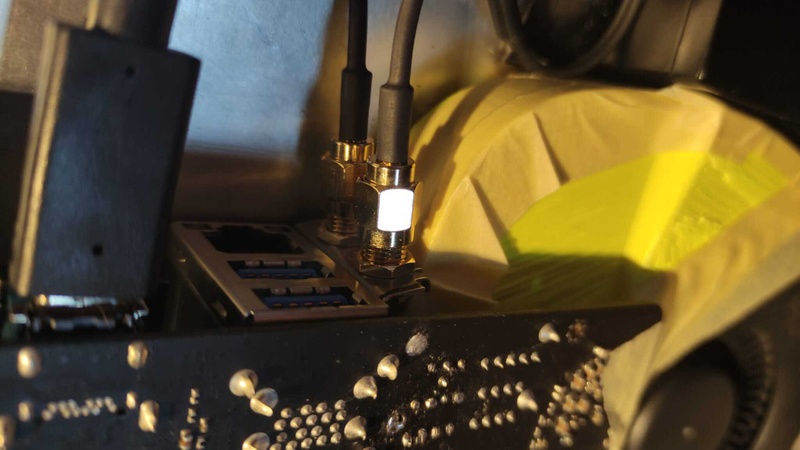

Ik zat nog met de Wifi adapter. de aansluiting hiervan bevindt zich namelijk recht onder de koeltunnel.
Een paar iteraties later had ik bedacht dat het voor mijn geestelijke gezondheid (en mijn handen) beter was als ik de tunnel in 2 delen print zodat de support aan de buitenkant zit, en zodat ik een deel kan vervangen zonder alles opnieuw te hoeven printen.



Nu bevindt de wifi adapter zich dus in de koeling

Het kaartje was te groot om te passen, dus daar moest wat vanaf





Het kaartje met een precisie kniptang zo aangepast dat alle traces nog intact zijn, verder was het ground plane en kale PCB.

De EMI shield waar het kaartje in zit (dat metalen ding) heb ik verknipt zodat ik de 2 SMA-connectoren kon behouden, deze zijn makkelijker te bevestigen in een behuizing dan die priechelige rot laptop connectoren die in het kaartje zitten.





Nu was het tijd om beeld te gaan regelen. Het aansturingsbordje hebben we eerder getest, maar ik kan natuurlijk geen lab voeding in dit ding proppen. Wat ik nodig heb is een 12V voeding van ongeveer 70-90 watt. Ik hoopte met 5A weg te komen, want voedingen met een hoger vermogen zijn lastiger te vinden.
Ik heb vrij lang moeten zoeken naar een voeding met de juiste vorm, maar ik kwam iemand op Marktplaats tegen die een partij had opgekocht en er graag vanaf wilde!



Hoe dat afloopt deel ik in een volgende post. en dan hoop ik dat ik eindelijk bij ben

[masauri]

Leuk weer om te lezen ^^, begint voor mij dan ook weer te kriebelen om iets nieuws te modden

[StackMySwitchUp]

De ene voeding is de andere niet

Na een korte conversatie had ik een deal met de Marktplaats meneer, 5 stuks voor 30 euro, mooie prijs.
Een dag later kwam er een keurig pakketje binnen, en maar liefst 6 voedingen, hij had me nog gematst ook!

Ik pak de eerste power brick uit de doos..



Hij voelde veels te licht aan voor 5A.
Toen ben ik er per ongeluk op gaan staan

Wat ik aantrof:




Doorgeknipte kabels, doorgeknipte condensatoren, zelfs de hoog voltage kant was doorgeknipt en niet verwijderd, aan de onderkant zijn flinterdunne draadjes gemonteerd.

Dit is een gemodde 5v/1500mah voeding.

Ik heb met een multimeter gemeten en er kwam wel gewoon 12v uit. Ook heb ik er een Peltier element van 50W op aangesloten om te kijken of die iets deed, en hij werd zowaar koud. Toen ik hetzelfde element daarna op mijn lab voeding aansloot vroor mijn vinger meteen vast aan het element. Het vermogen is dus bij lange na niet te halen (waarschijnlijk alleen al vanwege de flinterdunne bekabeling)

Ik heb de verkoper gewaarschuwd, en na even aandringen heeft hij de advertentie verwijderd..

Na dit avontuur ben ik verder gaan zoeken en heb een nieuw setje voedingen gevonden, dit keer voor een 10tje per stuk, maar van een echt merk. Welk merk? Dat moet ik weer even opzoeken.

Toen ze binnen kwamen ben ik gelijk een test-setup gaan bouwen, en heb ik deze foto genomen:

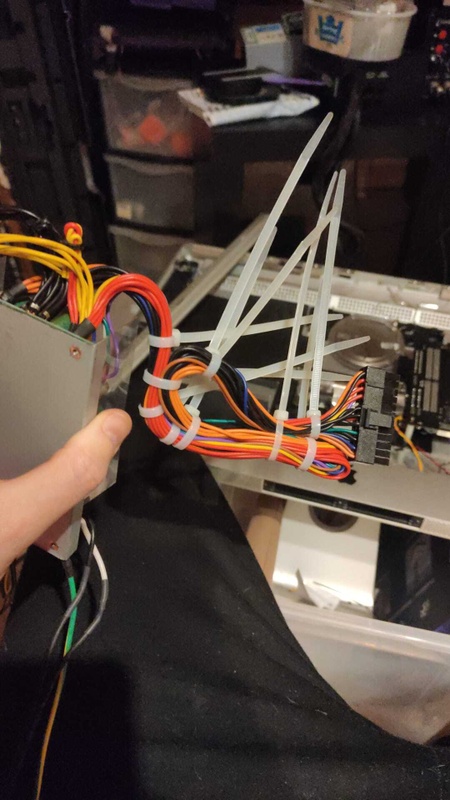

Alle bekabeling zat voor geen meter, en het stak aan alle kanten uit



Maar daar zijn we aanbeland bij mijn post van afgelopen week.

De voeding met behuizing paste niet goed in de Apple, en de bekabeling was ook erg onhandig. De volgende stap was deze nieuwe voeding te shucken:



Deze zijn 8.33A en een stuk steviger van binnen. Dit is wat ik aantrof toen ik de behuizing open had





Het verschil in kwaliteit is zeer duidelijk te zien.



Inmiddels ben ik alweer een paar stappen verder!



Onder andere bijvoorbeeld een heuse 4060 van scratch gemaakt! Haters will say it's fake.

[masauri]

Eigenlijk nog een geluk bij een ongeluk dus dat je op die voeding trapte...

[StackMySwitchUp]

Ja.. "Per ongeluk"

[StackMySwitchUp]

Weer een update?

Met een 12v voeding die ontdaan was van zijn aansluitingen en behuizing een nieuw plekje gezocht in de iMac



Aardedraad aangesloten, alles gecheckt en de kabels netjes gerouteerd
Aan de kant van het scherm was ook wat winst te behalen qua kabels



Deze komen nu ongeveer uit op de plek waar het conversiebordje geplakt zit (linksboven) zodat het scherm makkelijk los te koppelen is bij onderhoud.



Ik heb gevonden waar de 4-pin FPC connector op het scherm voor is, die is voor vsync. omdat er geen losse vsync connector op videokaarten zit, en het conversiebordje er geen rekening mee houdt heb ik er dus geen fluit aan. Wel zo handig om te weten!



Klep dicht, en gaan!
Deze keer wat slimmer geweest en door een gleuf in de mounting bracket van het scherm een USB-C hub gestoken voor netwerk en USB, en een draadloos toetsenbordje voor het gemak.
Daarna met al deze ruimte in de behuizing gekeken hoe laag ik de koeling kon schroeven. op 5% schommelde deze idle rond de 40 graden, en het enige dat ik hoorde was de fan van de voeding
Die klinkt zo:



Met mijn kartonnen videokaart gekeken of de layout kon, en zag qua dikte wel al wat beren op de weg


Beer op de weg

Maar het lijkt op zich wel te passen onder het scharnier. Dus!


Spot the fake one

Ik heb m maar besteld!
Voordat ik een garantiesticker ga stukmaken wil ik eerst weten of ie het doet



Toch lollig om een imac gemiddeld 252FPS te zien halen in Furmark, zonder dat het warm wordt. hij tafelde op 61 graden met nog steeds de voedings fan op de voorgrond.

OK, tijd om brackets te gaan slopen, en kijken of het past!



Na heel wat proppen met de fans tegen de bodem aan, past het net.. maar dan gaat een PCI-Express riser niet passen, want die doet er nog eens een millimeter of 5 bij.

Dus deed ik waar ik goed in ben. Alles losknippen en!



Weer een nieuwe layout!

RIP cable management



Na wat gehannes wilde ik kijken hoeveel ruimte er ongeveer vrij is voor de fans, dat is nog steeds krap (zo'n 5-8mm) maar beter dan tegen de behuizing aan. Hiervoor heb ik ook een creatieve oplossing bedacht



En dan met een lampje in de behuizing kijken hoe dichtbij de kaart komt. Waarom zo amateuristisch? omdat het nogal lastig is om de dikte van het paneel nauwkeurig te meten, en dit vrijwel direct feedback geeft.

Aansluiten is ook handig, en omdat draadloze PCI-E nog steeds geen ding is, hebben we daar een kabel voor nodig. De riserkabels die ik had overgenomen van onze medeTweakers waren helaas niet lang genoeg, en vanwege de 2 verschillende typen zijn ze ook niet te daisy chainen.

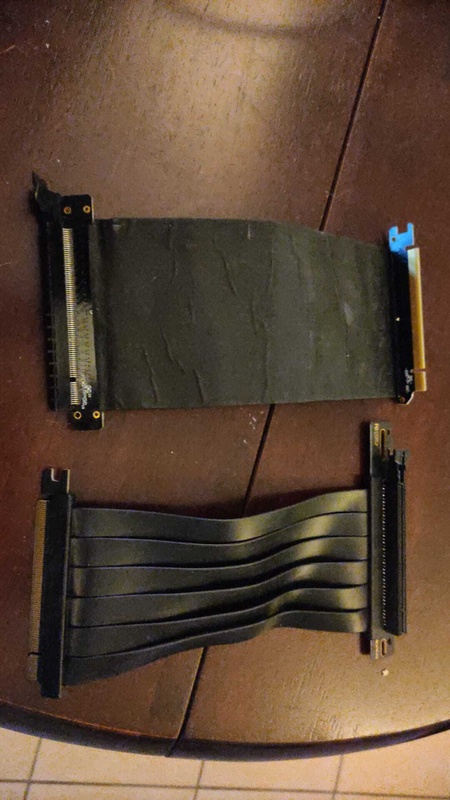

Dus was het tijd om te zoeken naar een lange riser!



Nee geen Ricer..



En boy oh boy wat zijn die duur zeg.
Mijn oog was gevallen op dit exemplaar van 60cm, maar voor redelijke prijzen niet op voorraad, en bij Max ICT bestel ik niet meer.



Omdat ik zo nu en dan idiote obscure dingen vind bij Highflow ben ik daar eens gaan kijken.. en verrek, ze hebben een clearance sale. Laten ze nou net een off-brand PCI-e Gen 3 x16 50cm lange riserkabel met straight connector hebben voor 20 euro!

For the record, ik heb gecontroleerd wat voor bandbreedte een 4060 gebruikt, en x16 Gen3 is goed genoeg (ik heb gevonden dat er ongeveer 10% performance verlies ontstaat bij een 4060Ti in een Gen3 socket)

Ik had nog een berg spaarpunten ook, dus uiteindelijk heb ik de verzendkosten met spaarpunten bekostigd

En nu zijn we.. eindelijk.. bij
Wordt vervolgd als ik de kabel heb.

[ Voor 3% gewijzigd door StackMySwitchUp op 26-12-2023 09:11 . Reden: Link stuk ]

[masauri]

Lang leve de clearance sale, weer een paar euro gespaard die weer elders uitgegeven gaan worden

[StackMySwitchUp]

masauri schreef op dinsdag 19 december 2023 @ 22:51:
Lang leve de clearance sale, weer een paar euro gespaard die weer elders uitgegeven gaan worden

Ja nou, dat ging gewoon even om 45 euro, hij was eerst 65! (en dan 8 euro korting met de spaarpunten )

[masauri]

Ben je bij het gebruik van die papiertape over de fans niet bang dat die door degradatie overtijd in de fik gaat? Gezien de warmte die sommige componenten afgeven.

[StackMySwitchUp]

masauri schreef op woensdag 20 december 2023 @ 08:22:
Ben je bij het gebruik van die papiertape over de fans niet bang dat die door degradatie overtijd in de fik gaat? Gezien de warmte die sommige componenten afgeven.

Nouja, in de fik niet want het zal hooguit 105 graden worden voor de boel in thermal shutdown gaat. Maar ik ga alle schilderstape vervangen met propere mounts, dit is allemaal semi-tijdelijk. Ik wil eerst graag de layout definitief hebben, daarna ga ik ook alles aarden en goed aan de behuizing bevestigen.
Schilderstape is totaal niet robuust bij temperatuurswijzigingen, als ik iets ga vasttapen zal ik kapton tape gebruiken (dat oranje spul)
Kapton tape is stabiel tot een graad of 300 en is niet statisch als je het lostrekt, en geleidt geen elektriciteit.

Deze build moet helemaal kloppen want ik wil hem na afloop aan mijn dochter geven zodat ze kennis kan maken met beeldbewerking en een beetje gamen, maar dat betekent dus: Elektrisch veilig, stil, thermisch veilig en robuust zodat het een tik kan hebben.
Ik wil ook de behuizing weer in compartimenten verdelen en de air intake beter hebben, maar dat alles komt als ik de layout helemaal goed heb.

Verder zal ik wat temperatuursensoren in de behuizing stoppen op plekken waar veel geprint materiaal zit, want eigenlijk is 60 graden de max op plekken waar geen lucht stroomt, daarboven begint PLA te vervormen en ik wil niet met ABS hoeven printen, want dat heeft zijn eigen uitdagingen.

[masauri]

Ok dat klinkt dan wel doordacht ja 😄

[StackMySwitchUp]

Mini Update

Waarom zo amateuristisch? omdat het nogal lastig is om de dikte van het paneel nauwkeurig te meten

Ik heb alles uit de behuizing gehaald en ben opnieuw begonnen met de layout, want de PCI-e kabel is erg stug en ik krijg het niet zoals ik het wil.



Eerste stap is nu om op alle plekken de dikte van het scherm te meten, dit nogmaals te correleren met de diepte van de behuizing, en dit uit te tekenen zodat ik precies kan zien waar nog ruimte is.
Ook ben ik met de gedachte aan het spelen om delen van de build aan het scherm te bevestigen omdat dit het enige platte onderdeel is, en er met wat dubbelzijdig tape vrij stevig onderdelen aan vastgemaakt kunnen worden.

Feedback over dit buildlog

Ik was even benieuwd of ik dingen beter kan doen mbt het schrijven van dit buildlog.

Het is eigenlijk altijd een soort van "after thought" omdat de focus vooral op het bouwen ligt, en niet zozeer op het maken van foto's en het schrijven. Het kost ook enorm veel tijd, dus ik wil het graag in 1 keer goed doen.

Ik heb een beetje geëxperimenteerd met memes en grappige dingen, en ben benieuwd of het in de smaak valt. Wanneer ik deze dingen schrijf zoek ik het eerste dat in beeld in mij opkomt en plaats dat in-line. Ik heb zelf het idee dat het wel wat leuke dynamiek toevoegt, maar ik kan me ook voorstellen dat het afleidt.



Ik ontvang graag feedback over:

• Schrijfstijl
• Foto's van het project
• Grootte/oriëntatie van foto's
• Onderschrift
• Layout
• Memes/grappige dingen
• Lengte van updates

[masauri]

Schrijfstijl:
Goed leesbaar, geen vertaalprogramma nodig.

Foto's van het project:
Goed in beeld, met voorbeelden cad enz. leuk om te zien.

Grootte/oriëntatie van foto's:
Goed passend op het forum, evt grotere weergave in fotoalbum zetten.

Onderschrift
Altijd goed om te omschrijven wat we juist moeten zien.

Layout
Het blijft een forum?

Memes/grappige dingen:
Soms té aanwezig, mogen ook kleiner in weergave zijn.

Lengte van updates:
Iedere post hoort zeker wat nieuws te bevatten.
Moet het daarom veel zijn? nope, hangt maar net van hetgeen er gebeurt is af.

[StackMySwitchUp]

Feestdagen, stroomschokken en post-op update

Thx masauri!

Niet heel veel verder gekomen tijdens de feestdagen, de update van 2e kerstdag was nog van voor het weekend.

Met kerst heb ik een veels te grote kalkoen in een te kleine barbecue gefrommeld. Helaas heb ik geen foto's van het proces omdat het nogal arbeidsintensief was.



De BBQ is best groot (56cm diameter van het rooster) maar ik had iets overschat hoeveel vogel we met zn 5en zouden eten, dus ik eet tot pasen 2024 overgebleven kalkoen. Gelukkig smaakte hij wel prima!

Verder had ik nog minder tijd over omdat ik voor een kleine ingreep in het ziekenhuis moest zijn en daar momenteel van herstel.
Ook was ik wat afgeleid omdat ik een leuke V&A deal tegenkwam voor mijn homelab/thuisnetwerk:
Deze switches (zolang de voorraad strekt, neem ik aan)

Tijdens het "exploratory surgery" deel van kijken hoe ik deze switches stiller kon krijgen voor woonkamer-gebruik ben ik met mijn vingers in de behuizing geweest terwijl de switch aan stond, toen ik een heatsink wilde aanraken om te voelen hoe warm deze was kreeg ik een flinke klap van vermoedelijk netstroom, maar het kan ook PoE (48v gelijkstroom) geweest zijn. beiden zijn potentieel gevaarlijk, en ik was even een paar dagen klaar met elektronica.




Waarom vertel je dit?

Dit gaf me het "signaal" om de behuizing van de Apple nog beter te aarden, en de voeding goed te beschermen en vast te maken zodat deze niet kan verschuiven. Het kan en mag niet zo zijn dat ik dit ding straks laat gebruiken door iemand anders, en dat ze dan een doodklap krijgen omdat ik slordig ben geweest met netstroom.

Foto's volgen

Hiermee heb ik wel extra werk gecreëerd voor mezelf, want hierdoor past het moederbord weer niet op de plek waar ik hem had gepland.

Maar er is ook goed nieuws. Ik heb de dikte van het scherm gemeten, en deze komt op 15.5mm. Dit betekent dat ik ongeveer 4 a 5mm meer ruimte heb dan oorspronkelijk bedacht, en dat met een beetje proppen de PCI-e kabel over het moederbord heen kan. Ik hoop dat dit geen negatieve gevolgen gaat hebben voor de stabiliteit van de computer, maar dat zullen we moeten testen.

Ook betekent dit dat ik eindelijk maten heb om de videokaart te gaan plaatsen.
Hiervoor heb ik wat brackets gemodeled, en meteen even wat "branding" toegevoegd



Edit:
Deze plate gaat vandaag op de printer, naar verwachting is deze pas in 2024 gereed



De volgende update komt volgend jaar!

Tot in 2024!

Voor nu, ontzettend bedankt voor het lezen en volgen, het houdt me gemotiveerd.
Aan alle lezers een enorm leuk oud & nieuw gewenst, en alvast de allerbeste wensen in het nieuwe jaar!

[ Voor 6% gewijzigd door StackMySwitchUp op 31-12-2023 11:22 . Reden: extra content ]

[StackMySwitchUp]

... Tja, ik had niet gezegd welke maand in 2024.

Achter de schermen heb ik zodra ik de mogelijkheid had, nieuwe manieren geprobeerd om deze build te laten werken, maar telkens weer liep ik tegen ruimtegebrek aan.
Dit ruimtegebrek heeft alles te maken met het plaatsen van de power-supply, bovenop het design van de CPU en GPU koeler. Dit alles moet dan ook nog enigszins stil zijn, en dat was de cpu-koeler beslist niet. Deze was zo ongeveer het luidruchtigst van alle cpu koelers die ik ooit heb gehad (behalve de Thermaltake gold orb, die was erger)

Genoeg gepraat

De cpu koeler, maar dan simpel. Dit werkt een stuk beter, de fans zijn in een later stadium vervangen voor Noctua fans in een pull-configuratie. Niet het beste voor duurzaamheid, maar geluid en airflow zijn belangrijker.

In de volgende update gaan we de voeding onder handen nemen.

[StackMySwitchUp]

PSU hell

Waarom dit project zo ellenlang duurt heeft eigenlijk maar 1 reden.. ik zit vanwege ruimte vast aan 1 layout, en die layout is zo krap dat er geen ruimte is voor koeling. Hierdoor heb ik allerlei workarounds moeten verzinnen om dit in de behuizing te proppen zonder daar extra onderdelen voor aan de buitenkant te moeten maken.

Het zit me sinds het begin al niet lekker dat ik de voeding in zijn metalen behuizing niet eens in de machine kon krijgen, en daarbij nog eens een extra voeding voor het scherm moest klussen omdat de Inter-tech voeding eigenlijk niet krachtig genoeg is. hiermee introduceer ik alleen meer vlakken waarop het fout kan gaan, en zit ik bovendien te klooien met 230v in een aluminium behuizing waar mijn kind mee moet gaan werken/spelen.

Waarom dan geen voeding aan de buitenkant?
Ik heb dit aan het begin overwogen.



Het gecombineerde (nominale) stroomverbruik is echter zo hoog dat hier niet veel keuze is in (standaard) externe voedingen. De hogere wattages (meer dan 100) komen bovendien bijna uitsluitend vanaf 19 volt (laptop voedingen) en hoger dan 250W is vaak 24 of 48V.

Omdat alle onderdelen in een PC op maximaal 12 Volt werken, en het bordje voor het scherm dat ook vraagt, zou het mooi zijn als we dat kunnen aanvoeren.



Als je niks wil leren, kijk dan even weg! En als je weet hoe stroom en spanning werkt, dan kun je dit stuk ook overslaan.

Vermogen en formules

Vermogen (Watt, of W) (P) bestaat uit spanning (Volt, of V) (U) en stroom (Ampere, of A) (I).
De formule is P = U * I
We weten hoeveel Watt: ongeveer 400
We weten hoeveel Volt: 12
400 / 12 = 33,3 (Ampere)

Als je dit wilt vergelijken met een waterleiding:
Spanning is de waterdruk
Stroom is de snelheid van het water dat door de leiding stroomt
Vermogen is hoeveel water er *nu* nodig is



Weerstand

Er is nog een variabele: Weerstand. Hoe dikker de leiding, hoe minder weerstand, en hoe sneller het "water" kan stromen.
Met kabels voor elektra is dit hetzelfde.
Elektrische weerstand wordt uitgedrukt in Ohm (Ω) of "R"

Leidingdikte

De dikte van elektrische leiding wordt uitgedrukt in "Millimeter kwadraat" of mm2. In "Freedom units" is dit American Wire Gauge (AWG)
Omdat alles in Amerika achterstevoren is: Hoe dikker de kabel, hoe kleiner het getal
Het gaat hier om de geleider, niet de (plastic) mantel er omheen.

Gangbare kabeldiktes binnen deze context zijn:
0.5 mm2 (ongeveer 20 AWG) Dit is ongeveer even dik als een enkele ATX of PCI-E 8-pin stroomdraad van goede kwaliteit
tot en met 4mm2 (11 AWG) Met 4mm2 is de geleider zonder mantel ongeveer even dik als een gemiddelde USB kabel MET mantel

Waarom dit hele verhaal?



Warmteverlies

Weerstand veroorzaakt warmte. Meer vermogen bij weerstand > meer warmte

Als ik 12V de behuizing in wil transporteren, dan moet dit efficiënt gebeuren. Dunne kabels hebben meer weerstand dan dikke kabels, en hoe langer de kabels, hoe meer verlies. Er is ook nog een uitdaging met gelijkstroom vs wisselstroom, maar voor de complexiteit laten we dit even buiten beschouwing.

0.5 mm2 koperdraad heeft een weerstand van 3,5Ω per 100m
1.0 mm2 1,9Ω
2.5 mm2 0,7Ω

Verlies vanwege weerstand berekenen we met de wet van Ohm

In het kort: weerstand van een kabel verbruikt vermogen, hierdoor neemt het voltage aan de andere kant af (Voltage Drop)
Het verschil is het vermogen dat in de kabel wordt verbruikt in warmteverlies.

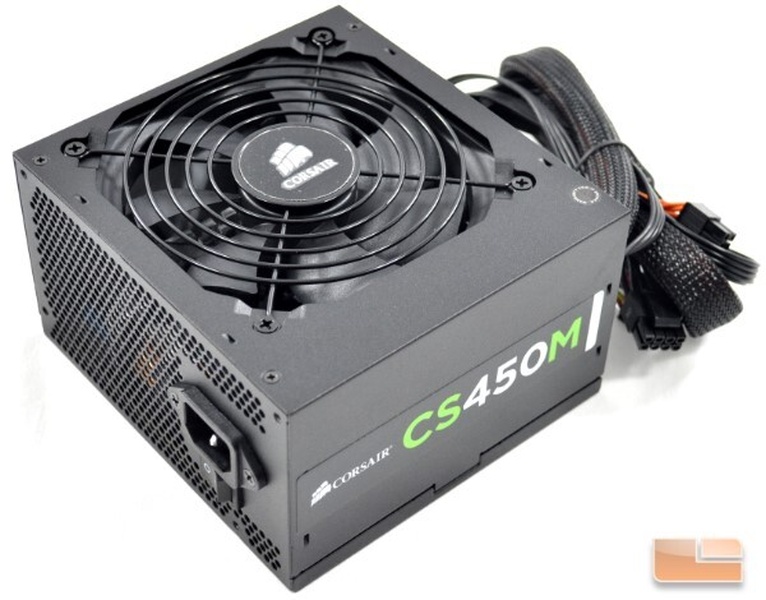

Stel: Ik wil een PC voeding ombouwen zodat ik 12V kan aftappen, en dit over 10 meter (overdreven lang) kabel transporteren. We weten dat we maximaal 34A moeten transporteren.
Met een kabel van 0.5mm2, van 10 meter lang zal er een weerstand zijn van 0,35Ω en bij 34A een "Drop" van 11.9 Volt. Dat betekent dat de kabel 400W verbruikt (in pure warmte)
Bij een evenlange kabel van 2,5mm2 is dat verlies nog maar 2,38v = 81W (nog steeds te veel, want dan krijgt de computer nog maar 9.6V
Als we deze kabel verkorten tot 2 meter: 0,47V / 16W
en bij 2 kabels: 0,24V / 8,1W

Dat ziet er zo uit.


We hebben nog een voeding nodig. Deze had ik nog liggen




Excuses voor de stock foto's





Deze stekkers zijn gemaakt voor 60 Ampere (XT60 modelbouwstekkers)


En getest of alles explodeert (dat deed het niet)
De explosietest is dus gefaald, maar dat betekent dat ik verder kan met het project.

Dit duurt alweer veels te lang, dus de volgende saga is "Videokaartkoeling en integratie"

[masauri]

Weer wat geleerd vandaag, het was een nuttige dag

[StackMySwitchUp]

Kennen jullie hem nog? Ik had deze videokaart gekocht, de 4060 low profile van Gigabyte


dit blijkt best een goed keuze te zijn geweest, gezien de beperkte ruimte en het power budget.
Met fans paste hij echter niet in de behuizing, in elk geval niet zonder de fans heftig te beperken in hun ruimte.
Wat volgde was een behoorlijke reeks iteraties van koeling. Uiteraard begon het met een blower fan, en uiteraard heb ik daar geen goede foto's van. Wel een foto, geen goede.



Een valide tactiek was het gebruik van 40mm fans, gezien dit ook prima werkte met de CPU die toevallig ook een GPU heatsink had



En, je raad het nooit.. meer layout!



Waarbij de winnaar uiteindelijk is geworden:



Met als gevolg:



Een dichte case zonder uitstekende delen!

Er moest nog wat gesoldeerd worden om het kabelmanagement op orde te krijgen:


Waarna de boel dicht kon voor de eerste tests.

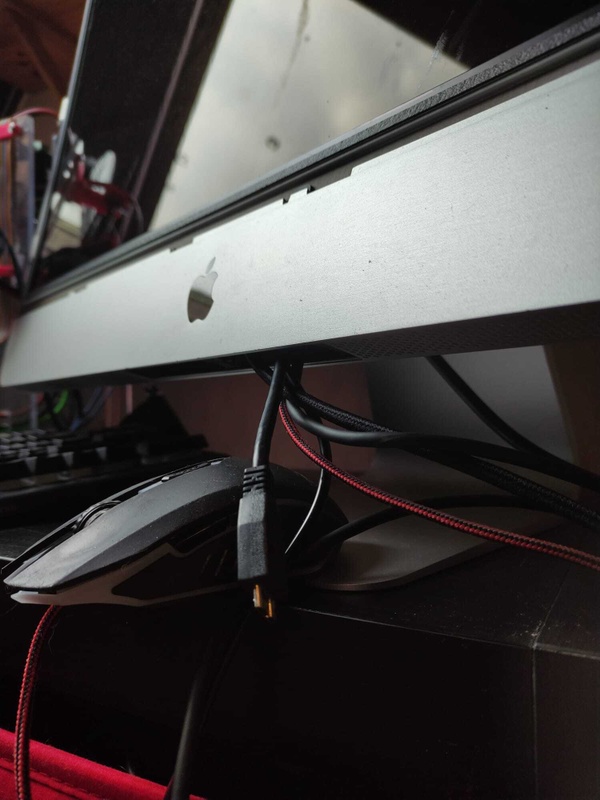

Nu is het interessant om te weten waar vanaf ik dit forumpost type.



Wat al een beetje een spoiler is voor de test.
Maar dat is dom desktop-werk.. dus heb ik gisteren ook een 3dmarkje gedraaid



En vanmorgen 2 uur laten sudderen in Baldur's Gate



De voorlopige conclusie is dat de layout goed is, maar met een load temperatuur van 72 graden (zowel GPU als CPU) en de fans op 90%, de behuizing toch wel erg warm wordt. Te warm om comfortabel aan te raken.
Dit weekend heb ik een feestje, en wil graag de machine in werkende staat showen, maar daarna gaat hij weer uit elkaar om de volgende zaken goed te regelen:

- Geluid (dit is een eigen post waard)
- Fan ducting (alles naar de uitlaatsleuf aan de bovenkant, en zorgen dat koele lucht via de onderkant naarbinnen gedirigeerd wordt)
- Goede mounts voor alle hardware
- USB, ethernet, video aansluiting (op de originele plek)
- USB, Headphone jack (onderkant)
- Cable management
- Glasplaat fixen, deze heeft krassen
- Behuizing is verbogen aan de voorkant, ik ben lomp.. deze even terugbuigen
- Webcam fixen
- Cardreader fixen
- Voeding kindvriendelijk maken (Fan afschermen)
- Meer stress tests/benchmarks
- Glamour shots van binnenkant en buitenkant

[masauri]

Blijft een geweldig leuk project om te zien!
Showoff 🤡😆😎

[StackMySwitchUp]

Kleine update:
Het was grappig om tijdens het feestje zo nu en dan een opmerking te krijgen over 'wat moet je met die oude imac op je keukentafel' en dan een tikje tegen de muis te geven om vervolgens Steam Big picture te laten zien, Baldur's gate 3 te starten en de machine niet langzaam te zien sterven

Vandaag heb ik wat zitten puzzelen met de speaker configuratie in de 2e imac die ik had staan



En vroeg me toen af waarom ik eigenlijk niet gewoon de originele 300W voeding heb gebruikt.. Die levert ook 12v, maar ik zat helemaal op de rails te denken van de ontbrekende 24 pin ATX stekker.
Het lijkt me wel leuk om hierna iets extremers met die andere imac te doen..

Ontopic:

De speakers in een imac zijn speciaal, ze hebben gescheiden inputs voor bass (lage tonen) en treble (hoge tonen)

Hoewel dit extra complicaties meebrengt, betekent het wel dat het geluid een stuk minder blikkerig klinkt dan in een gemiddelde monitor. Het is daarom ook de moeite waard om hier wat extra moeite en kosten in te steken.
Hierom heb ik bij onze vrienden van Otronic een setje 2-weg filters besteld.

Het concept van een audio filter is simpel genoeg om deze zelf te bouwen:



Maar ik had geen zin om te klooien met printplaten, en omdat dit project al vrij lang duurt, en ik nu wel eens klaar wil zijn dacht ik.. nou, voor die paar euro koop ik ze wel.

Het geluid met deze overdreven 2-weg filters was in ieder geval dikke prima.
Voor de liefhebbers: de pinout van de imac speakers:
Rechts: 4-pin stekker,
Links: 5-pin stekker,
Bruin/donkergrijs tweeter -/+
Zwart/lichtgrijs woofer -/+

[ Voor 26% gewijzigd door StackMySwitchUp op 14-07-2024 08:43 . Reden: meer informatie audiofilters en beter uitgeschreven uitleg pinout. ]

[StackMySwitchUp]

Ai.. ik heb het weer gedaan.. een half afgemaakt project losgelaten.
Voor degenen die dit nog lezen; Dank voor de belangstelling, het geeft me energie om creatief te zijn als ik weet dat mijn moeite wordt gewaardeerd.

Nu een voorlopig laatste update:
het project was bijna ten einde, na een hele hoop tegenslagen heb ik eindelijk een setup gevonden die niet smelt. Omdat ik al zoveel had gedeeld, maar weinig opschoot, heb ik toen geen post gemaakt tot de laatste assemblage. Deze was onderweg tot het noodlot toesloeg.
Helaas is tijdens de laatste assemblage een plakkertje losgeschoten waardoor een metalen component tegen de stroomtoevoer van het scherm kwam, dit zorgde ervoor dat de behuizing onder stroom stond en alle componenten die geaard waren zijn overleden. Ik had er zo de smoor in dat ik de hele bende in een hoek heb gepleurd en er niet meer naar omgekeken heb.

Omdat de drang om rare dingen te bouwen nog steeds blijft knagen ben ik inmiddels met een nieuw laptop-project bezig. Wellicht post ik daar later over.
Tussendoor ben ik nog bezig geweest met een bluetooth speaker, CNC machine, 3D scanner, 2 Subwoofers, heb ik de lighthouses van mijn Vive gerepareerd en een nieuwe pc voor mijn kind gefixt, en een nieuwe 3D printer gescoord (de Anycubic Kobra S1 combo) . De rest van mijn vrije tijd is vooral opgegaan aan klussen in het huis en BBQ-en met vrienden.

Misschien zal ik nog eens terugkomen op de Apple-build, want het zijn leuke schermen en je kunt er mooie hardware in kwijt. Zeker nu ik wat meer kennis van elektronica heb opgedaan.
ik heb wat servervoedingen vergaard die zonder fan ongeveer 300w kunnen leveren, met fans gaan ze tot 1400w. Ook is de techniek niet stil blijven staan en bestaan er nu hele leuke bordjes voor dit soort builds.

Een voorzichtige "To Be Continued" dus! Blijf in ieder geval hangen voor een volgend buildlog. Wederom zonder garanties!
