Oriëntatie zonnepanelen

[Kego]

Mijn vraag
In het legplan van mijn zonnepanelen op een plat dak gemaakt door v.d. Valk systems staat een azimut van - 123 dus negatief 123
Mijn installateur heet de zp gericht op NO gelegd.
180 graden anders geeft richting ZW in mijn ogen beter.
Kan iemand mij zeggen waar ik het juiste verhaal over azimut negatief ( dus-123 )kan vinden zodat ik gefundeerd met mijn installateur in gesprek kan gaan.

Ik hoor het graag van de specialist
Groet


Wat ik al gevonden of geprobeerd heb
Geprobeerd er achterste komen via Wikipedia e.d.

[migjes]

oke,

deze grafiek verteld iets:

maar niet alles.
er is ook nog dit verhaal:
http://www.siderea.nl/art...shoek1/hellingshoek1.html
en deel 2:
http://www.siderea.nl/art...shoek2/hellingshoek2.html
simpel gezegd, hoe lager de hoek, de minder het uit maakt welke kant je panelen op kijken.
(en dit is niet verwerkt in boven staande grafiek.)

deze is ook wel leuk:

maar begrijp ook dat je dit plaatje zo moet lezen:

dus ja als het zomer is, dan komt de zon veel meer uit het noorden als mensen simpel denken.
de zon maakt best een ingewikkelde baan om de aarde (voor de simpele mensen, wij weten wel beter, lol.)

verder kijken naar wanneer je een opwek hebt.
zie mijn opwek:

winters zijn niet belangrijk, ik zou eigenlijk de omvormer net zo goed uit kunnen zetten.
(doe ik niet ben ik te lui voor.)

simpele conclusie: ja zuid is beter, maar elke andere richting doet het ook niet heel slecht, en zeker hoe platter de panelen de minder het uit maakt.
dit is allemaal niet zo heel interessant als je naar het grote verhaal kijkt.

persoonlijk: platte daken, liever oost-west (of noord-zuid etc etc iets er tussen in kan allemaal)
waarom, oost west kan wat meer panelen hebben, geen ruimte tussen de panelen nodig.
en is veel goedkoper bevestiging materiaal als alleen zuid(noord oost west etc), je gebruikt bijna 1 set voor 2 panelen.

edit:
zie mijn oost-west:

oost en west halen op andere momenten hun top, dus veel meer Wp mogelijk op een kleinere(goedkopere) omvormer.
(pas op: plat dan minder stijl als mijn dak, dus dit effect is wel iets minder, denk eerder aan 10% meer Wp.
gelukkig kun je gewoon 30% meer Wp hebben met een zuid dak setje zonder echt verlies.
zie ook: antonboonstra in "Elektriciteit opwekken met zonnepanelen (PV)"
dus hang oost-west met 30% meer Wp als W omvormer, en je bent het heertje. grofweg. )

[ Voor 18% gewijzigd door migjes op 13-08-2023 16:05 ]

[Ronald]

@Kego Ik snap geen drol van je verhaal...

Gewoon zoals alle zonnepaneel topics de handleiding volgen graag.

Tips bij openen vragentopic zonnepanelen

Zelf proberen voor te sorteren als je het niet begrijpt gaat niet werken.

[MacD007]

Kego schreef op zondag 13 augustus 2023 @ 13:31:
Mijn vraag
In het legplan van mijn zonnepanelen op een plat dak gemaakt door v.d. Valk systems staat een azimut van - 123 dus negatief 123
Mijn installateur heet de zp gericht op NO gelegd.
180 graden anders geeft richting ZW in mijn ogen beter.
Kan iemand mij zeggen waar ik het juiste verhaal over azimut negatief ( dus-123 )kan vinden zodat ik gefundeerd met mijn installateur in gesprek kan gaan.

Ik hoor het graag van de specialist
Groet


Wat ik al gevonden of geprobeerd heb
Geprobeerd er achterste komen via Wikipedia e.d.

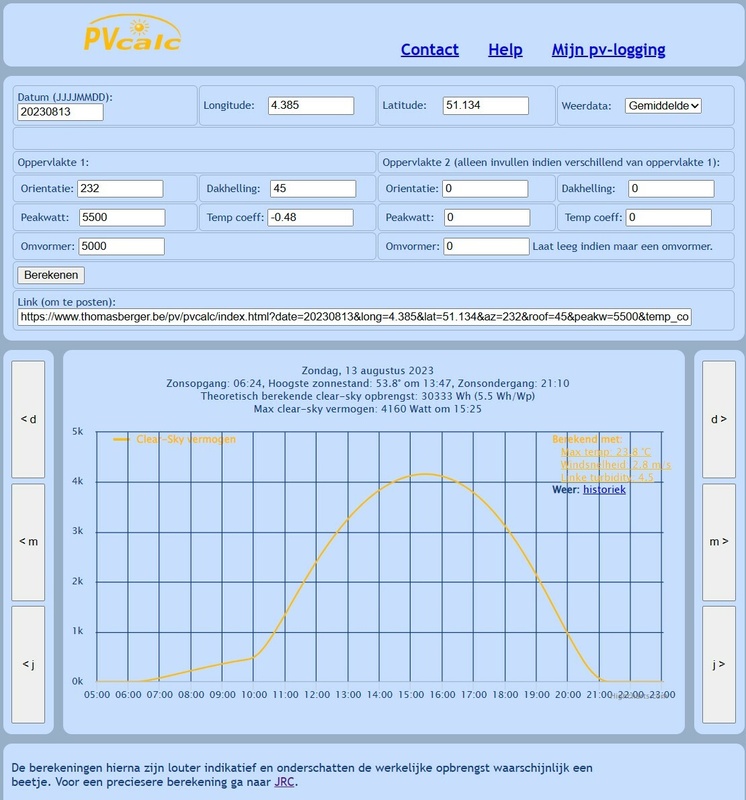

heel eenvoudig, gebruik gewoon de pvcalc site van thomasberger uit belgie, kun je de hoek en richting zelf instellen en dan zie je van zelf bij welke richting je het beste resultaat krijgt.
dat ziet er dan zo uit (een voorbeeld)

[Proton_]

@Kego Liggen ze er al? Kun je ze zien (dakraam, tegenoverburen)?
Heb je een clear sky dagopbrengst grafiek?
Helaas is de richting slecht gestandaardiseerd, soms wordt hij in afwijking van noord en soms van zuid gegeven.
