Dag Tweakers,
Mijn huis komt uit 1969 en heeft een zogenaamd een-pijpssysteem. Dit betekent dat de radiatoren serie geschakeld zijn. Met ander woorden: alles gaat aan of alles gaat uit en er valt niks met thermosstaatknoppen te regelen.
Nu staat al langer op mijn lijstje om het systeem integraal te vervangen. Echter ontbeert mij de tijd en is een installateur ook prijzig. Nu heb ik bedacht dat ik in ieder geval de grote radiator op zolder eruit kan halen. Deze geeft veel warmte af en het is op zolder vaak erg warm. Wij zitten eigenlijk nooit op zolder dus kan hij eruit en kan ik er voor kiezen voor nu even niks daar op te hangen. Als dit project dan geslaagd is kan ik volgende zomer eens aan de radiatoren beginnen
.
Ik weet alleen vrijwel zeker dat mijn cv systeem dusdanig oud is dat alles dikwandig is. Ik heb met een schuifmaat alles opgemeten en ben naar de warmteservice geweest om advies maar de verkoper gaf me een beetje een lastig antwoord. Eigenlijk kwam het erop neer dat hij het nogal als een risico zag om dingen los te draaien en hij niet zo kon vertellen welke fittingen ik precies nodig had. Waar ik vooral bang voor ben is dat ik een systeem heb dat niet meer te repareren is zodra ik de boel ontkoppel. In dat geval moet ik alle radiatoren en leidingen in het huis vervangen.
Ik zal hieronder even de situatie schetsen. Ik heb een plattegrond gemaakt en wat echte foto's. Op de plattegrond heb ik 3 kleuren aangegeven. Rood zijn 2 oude pijpen van 33,8mm dik, oranje zijn pijpen van 26,9mm dik (hier zitten ook de radiatoren tussen) en blauw pijpen van 21,35 mm (deze maten zullen niet precies kloppen maar dit is wat ik voor elkaar kreeg met schuifmaat. Zodra ik het loshaal kan ik een sample meenemen naar de warmteservice). Mijn plan is om de oranje en rode pijpen te verwijderen. Ipv de rode moet dan een nieuwe dikke cv leiding komen (gangbare maat). Deze moet vervolgens een t-splitsing krijgen naar 2 flexibele leidingen. Deze flexibele leidingen gaan dan naar de blauwe leidingen toe.
:strip_exif()/f/image/OkQ9QJ9Ddom5v5A1AMIvH5jA.jpg?f=fotoalbum_large)
De leidingen vanuit de cv:
:strip_exif()/f/image/umXHWFQaorSlOq50MnpRhtsC.jpg?f=fotoalbum_large)
Foto vanuit een andere hoek met de maten erbij:
:strip_exif()/f/image/DrMbuyCkQ3qan2PzSMoE8q7H.jpg?f=fotoalbum_large)
Mijn plan is dus om die dikke leidingen te ontkoppelen en van daaruit met nieuwe leidingen te gaan werken. Nog een foto van de t-splitsing(hier ontmoeten blauw, oranje en rood elkaar)
:strip_exif()/f/image/mdocnsZ4b6SvH6auTfgwbC5d.jpg?f=fotoalbum_large)
En de leidingen waar ik weer op hoop aan te sluiten. Als dit dus niet lukt kan ik alles uit het hele huis gaan vervangen:
:strip_exif()/f/image/vmSk1zjRfbD56tiiMvLI7kHf.jpg?f=fotoalbum_large)
De hoofdvraag is eigenlijk of het mij gaat lukken om de flexibile leidingen, waarschijnlijk met een overgang naar iets anders aan te sluiten op die oude dikwandige buizen (dus blauw 21,35mm).
En last but not least nog een foto van de lelijke radiator die ik hoop te verwijderen:
:strip_exif()/f/image/8FCagCoR9YCMOF2UpWpe3Mci.jpg?f=fotoalbum_large)
De radiator gaat eruit en de flexibele leiding wil ik onder de vloer laten lopen zodat ik de muur mooi kan stuken.
Zien jullie dit als iets dat redelijk te doen is? Alvast heel erg bedankt voor jullie advies! Ik ben een beetje ten einde raad met dit probleem.
Mijn huis komt uit 1969 en heeft een zogenaamd een-pijpssysteem. Dit betekent dat de radiatoren serie geschakeld zijn. Met ander woorden: alles gaat aan of alles gaat uit en er valt niks met thermosstaatknoppen te regelen.
Nu staat al langer op mijn lijstje om het systeem integraal te vervangen. Echter ontbeert mij de tijd en is een installateur ook prijzig. Nu heb ik bedacht dat ik in ieder geval de grote radiator op zolder eruit kan halen. Deze geeft veel warmte af en het is op zolder vaak erg warm. Wij zitten eigenlijk nooit op zolder dus kan hij eruit en kan ik er voor kiezen voor nu even niks daar op te hangen. Als dit project dan geslaagd is kan ik volgende zomer eens aan de radiatoren beginnen
.Ik weet alleen vrijwel zeker dat mijn cv systeem dusdanig oud is dat alles dikwandig is. Ik heb met een schuifmaat alles opgemeten en ben naar de warmteservice geweest om advies maar de verkoper gaf me een beetje een lastig antwoord. Eigenlijk kwam het erop neer dat hij het nogal als een risico zag om dingen los te draaien en hij niet zo kon vertellen welke fittingen ik precies nodig had. Waar ik vooral bang voor ben is dat ik een systeem heb dat niet meer te repareren is zodra ik de boel ontkoppel. In dat geval moet ik alle radiatoren en leidingen in het huis vervangen.
Ik zal hieronder even de situatie schetsen. Ik heb een plattegrond gemaakt en wat echte foto's. Op de plattegrond heb ik 3 kleuren aangegeven. Rood zijn 2 oude pijpen van 33,8mm dik, oranje zijn pijpen van 26,9mm dik (hier zitten ook de radiatoren tussen) en blauw pijpen van 21,35 mm (deze maten zullen niet precies kloppen maar dit is wat ik voor elkaar kreeg met schuifmaat. Zodra ik het loshaal kan ik een sample meenemen naar de warmteservice). Mijn plan is om de oranje en rode pijpen te verwijderen. Ipv de rode moet dan een nieuwe dikke cv leiding komen (gangbare maat). Deze moet vervolgens een t-splitsing krijgen naar 2 flexibele leidingen. Deze flexibele leidingen gaan dan naar de blauwe leidingen toe.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/OkQ9QJ9Ddom5v5A1AMIvH5jA.jpg?f=user_large)
De leidingen vanuit de cv:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/umXHWFQaorSlOq50MnpRhtsC.jpg?f=user_large)
Foto vanuit een andere hoek met de maten erbij:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/DrMbuyCkQ3qan2PzSMoE8q7H.jpg?f=user_large)
Mijn plan is dus om die dikke leidingen te ontkoppelen en van daaruit met nieuwe leidingen te gaan werken. Nog een foto van de t-splitsing(hier ontmoeten blauw, oranje en rood elkaar)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/mdocnsZ4b6SvH6auTfgwbC5d.jpg?f=user_large)

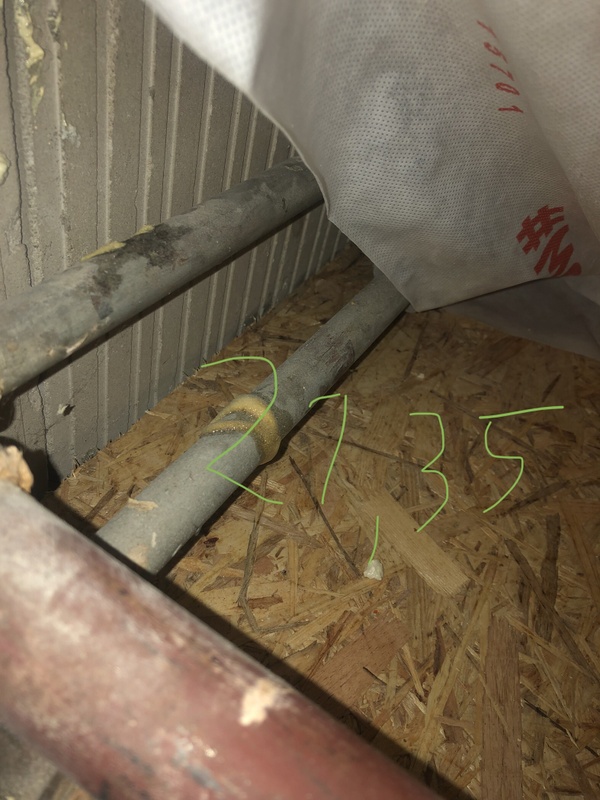

En de leidingen waar ik weer op hoop aan te sluiten. Als dit dus niet lukt kan ik alles uit het hele huis gaan vervangen:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/vmSk1zjRfbD56tiiMvLI7kHf.jpg?f=user_large)
De hoofdvraag is eigenlijk of het mij gaat lukken om de flexibile leidingen, waarschijnlijk met een overgang naar iets anders aan te sluiten op die oude dikwandige buizen (dus blauw 21,35mm).

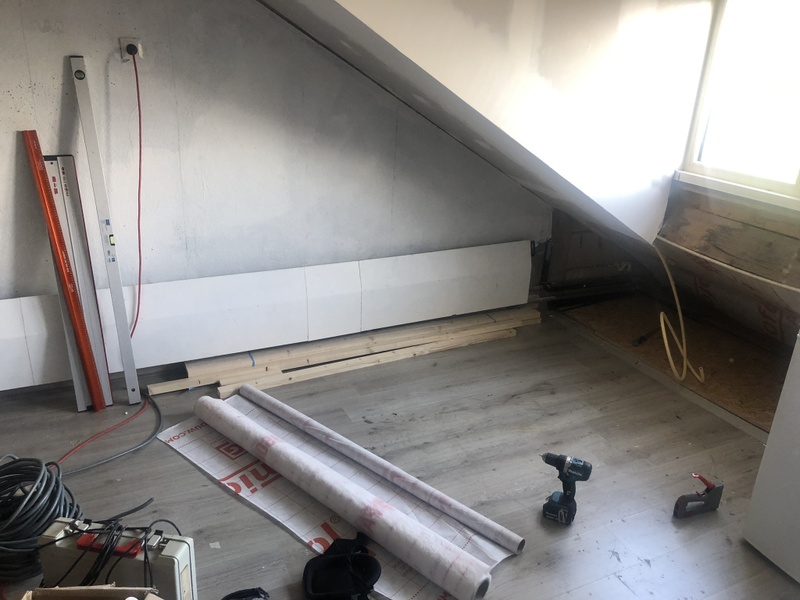

En last but not least nog een foto van de lelijke radiator die ik hoop te verwijderen:
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/8FCagCoR9YCMOF2UpWpe3Mci.jpg?f=user_large)
De radiator gaat eruit en de flexibele leiding wil ik onder de vloer laten lopen zodat ik de muur mooi kan stuken.
Zien jullie dit als iets dat redelijk te doen is? Alvast heel erg bedankt voor jullie advies! Ik ben een beetje ten einde raad met dit probleem.
