N aansluiten? op EM340 (power booster enrgy meter) in 3 fase

[Gentle_Jan]

Er is voor mijn laadpaal (Wallbox Copper SB) ook een Carlo Gavazzi EM340 in mijn groepenkast geinstalleerd.
Deze verzorgt de loadbalancing en de eco-smart functie.

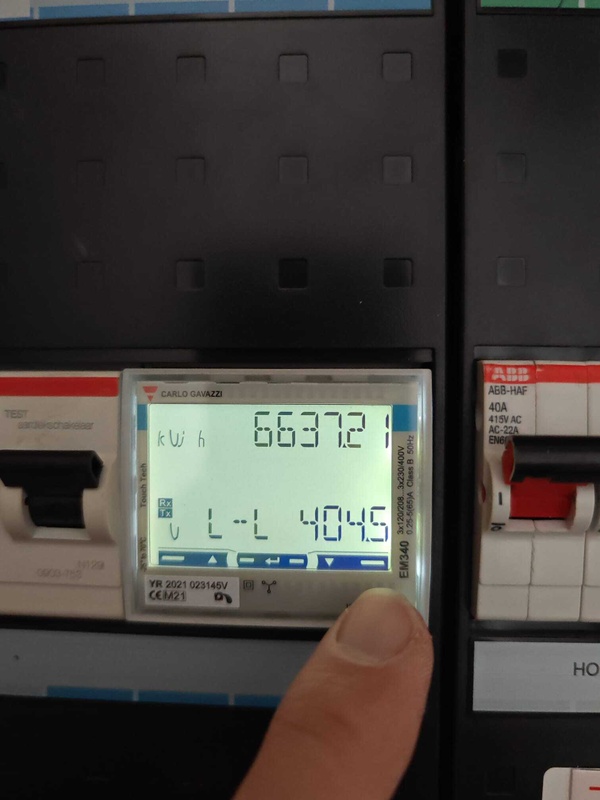

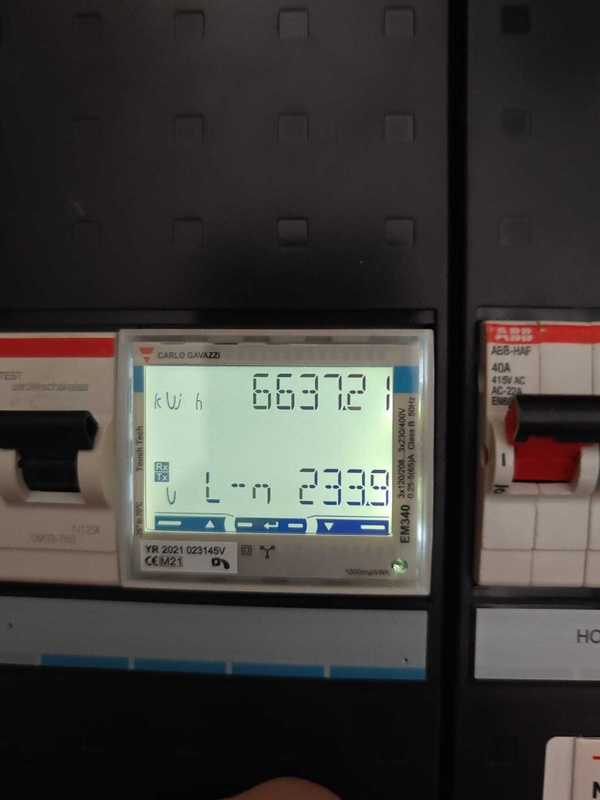

Nu viel mij op dat de EM340 is aangesloten volgens 3-fase, 3 wire schema
Terwijl alles achter de Em340 3-fase en/of 3x P+N is.

Het komt er dus op neer dat de EM340 mijn stroom verbruik, spanning etc in huis probeert te meten over alleen de 3 fase zonder rekening te houden met de Neutral. Het valt mij dus ook op dat de hij ook vreemde voltage (210v, 230v, 240v) meet op de indiviuele fasen, terwijl als ik op het zelfde moment op de P1 of direct op de slimme meter de voltage uitlees dat deze wel op alle 3 de fase ongeveer rond de 230 blijven hangen (wat ook echt waar is op dat moment)

Ik denk dat het komt omdat de EM340 niet is aangesloten op de N. Kan dit kloppen en kan ik dit zonder problemen doen ? De installateur van de wallbox gaf aan dat die zo niet moest zelfs (volgens wallbox). maar daar heb ik dus zeker mijn twijfels over.
En een aanvullende vraag als ik dit beter wel kan aansluiten moet er dan een 315mA fuse tussen? Zoals gestippeld staat aangeven op het plaatje van de EM340.?

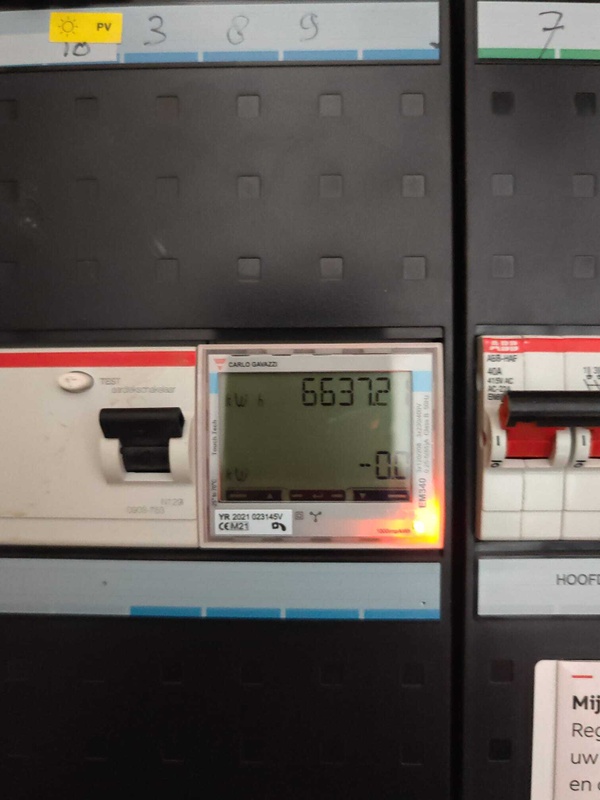

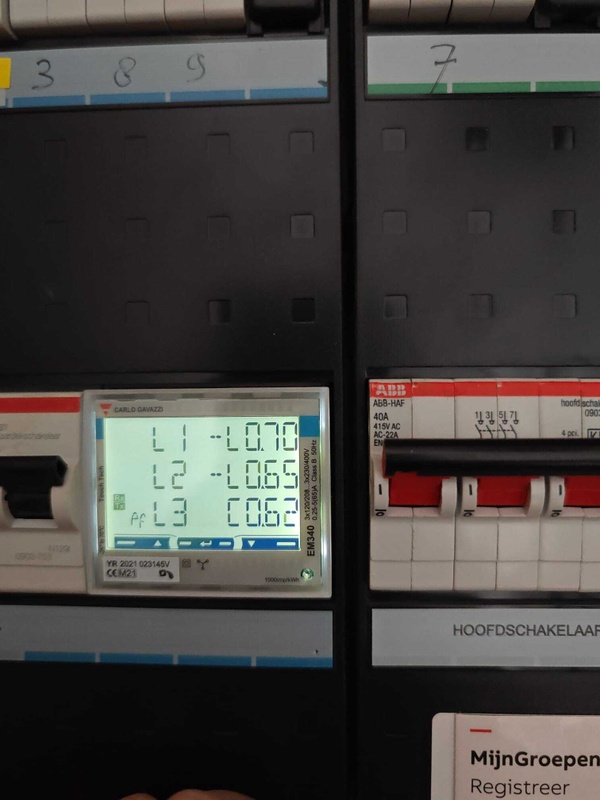

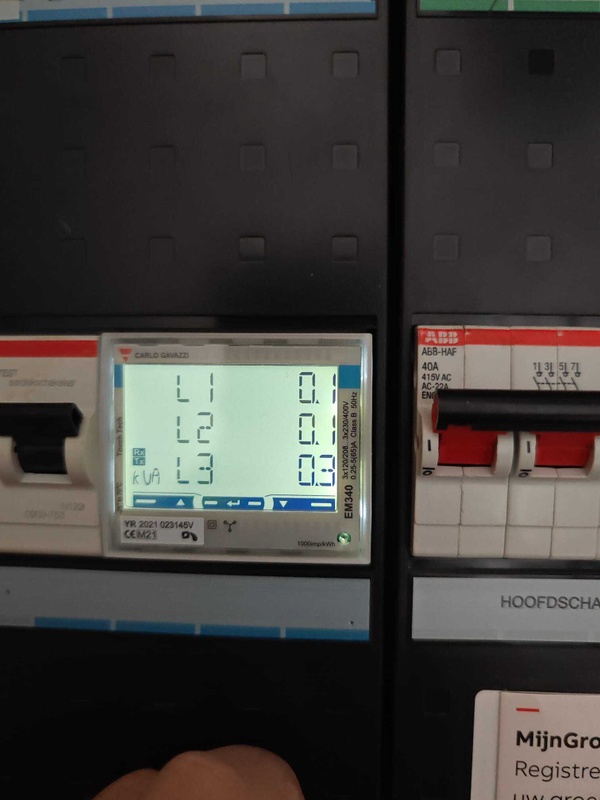

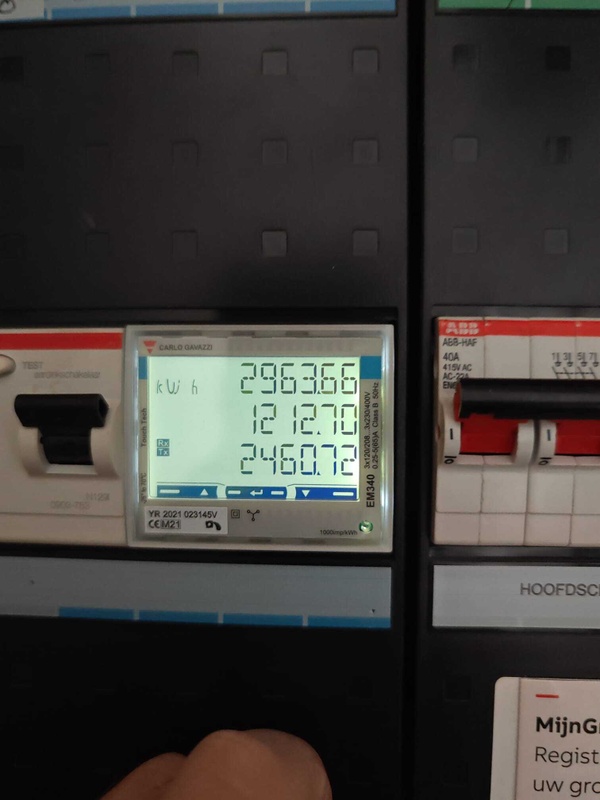

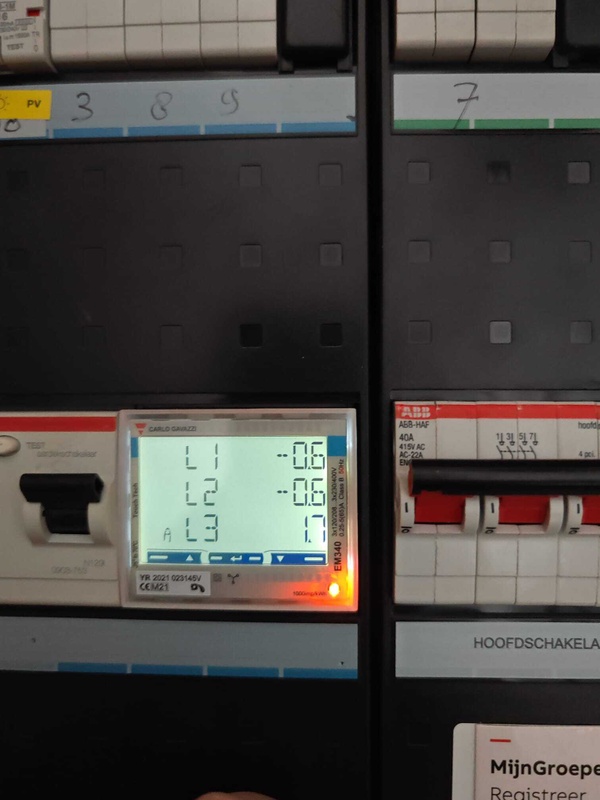

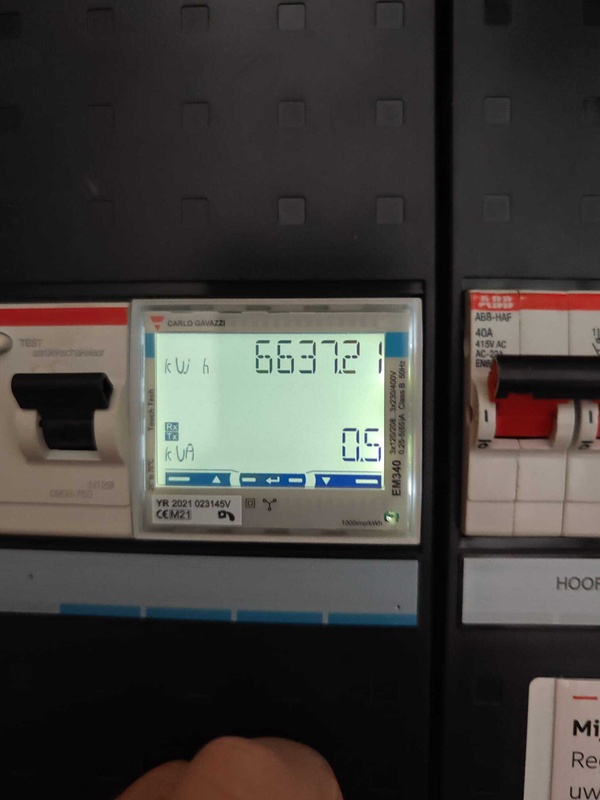

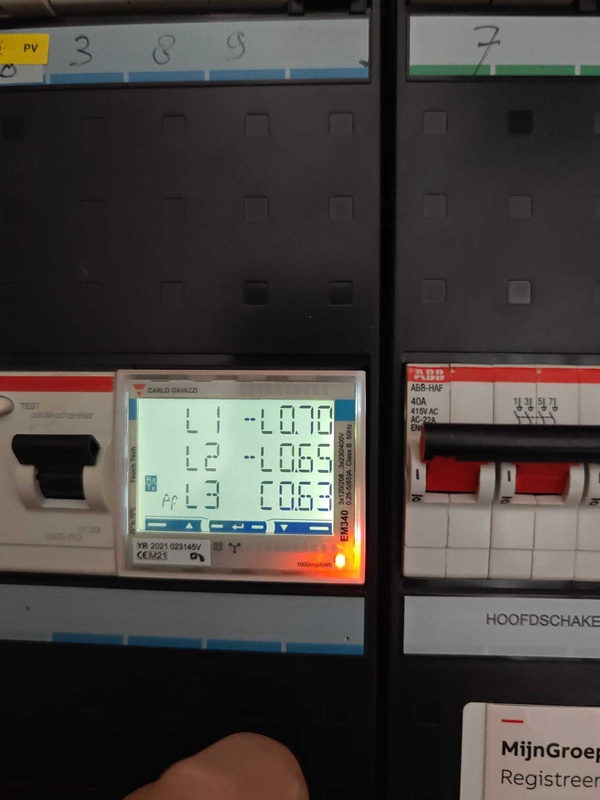

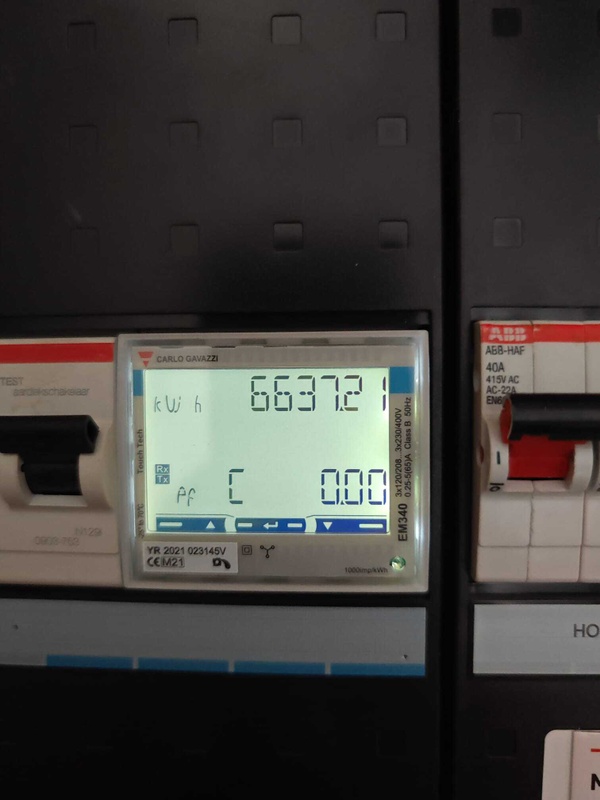

Ben vandaag ook in het parameter menu gedoken. En daar zie ik op een gegeven momenten de parameter "system" op 3Pn staan... (andere mogelijk waarde is bijv 3P). Ik denk dus dat ik of deze parameter naar 3P moet omzetten, maar eigenljik match het dan net mijn gehele systeem. Een beter dus... de N aanluiten....

[ Voor 13% gewijzigd door Gentle_Jan op 28-06-2023 14:23 . Reden: toevoeging van extra info en afbeelding van system parameter ]

[jeroen3]

De vermogen en stroommetingen van deze meter zullen goed meten. Alleen door het zwevende nulpunt zullen de spanningen fase-nul niet juist aflezen, fase-fase klopt wel.

De nul kun je aansluiten, lijkt erop dat je wel een zekering en houder daarvoor nodig hebt.
Dat is wat minder gebruikelijk, maar niet onmogelijk. Even een din-rail houdertje voor zoeken dus.

En je moet wellicht een parameter veranderen in de meter. P3 als ik het goed zie in de datasheet. Wat daar precies in moet weet ik zo niet.

[Gentle_Jan]

Dank voor je reactie.
Ja wellicht gaat dit wel goed voor het meten van het totale vermogen. Zodat de loadbalancing zijn werk wel correct kan doen ja, maar dus niet lekker voor de spanning en ik wilde evt ook de data gaan uitlezen met HA en dus ook cijfers over de spanning weten.

Is de fuse nodig? in de handleiding staat alleen als de local rules dat vereisen.. weet niet of dat dus voor NL ook geldt?

[jeroen3]

Waar in je meterkast zit deze precies aangesloten?

[Gentle_Jan]

Direct Na mijn hoofdschakelaar en VOOR de drie dubbelpolige aardlekschakelaars, de enkele 4 polige laadpaal aardlek automaat en twee 1 fase aardlekautomaten

[jeroen3]

Oei de reactie gemist, maar op die plek zou ik een zekering zeker aanbevelen. Er zit namelijk geen beveiliging voor.

[Gentle_Jan]

maar de 3 fasen zijn ook niet gezekerd tussen de hoofdschakelaar en de EM340.. dus warom de nul dan evt wel?

[Maartenvh]

Ik heb de EM340 geinstalleerd volgens de Wallbox beschrijving (alleen de 3 fasen). Dit heeft bijna een jaar goed gewerkt, maar sinds 2 weken verscheen er "EEE" op het schermpje. Nader onderzoek wijst uit dat de EM340 (standaard) is ingesteld op 3Pn, dus ook met de N aangesloten. Wanneer ik bij het voltage van fase 2 ten opzichte van N kijk op de EM340 dan staat daar ook "EEE". Blijkt dat deze buiten de range valt, waardoor de berekeningen die de EM340 uitvoert niet meer kloppen en het vermogen dus ook EEE aangeeft.

Ik heb even geprobeerd om de instelling op 3P te zetten. De EEE melding verdwijnt dan en alles lijkt ok. Echter de Wallbox reageert niet meer op een overschot van zonneenergie en de powerboost werkt ook niet meer.

Ik heb een 315 mA zekering besteld met DIN rail houder en ga deze eind van de week installeren. Hoop dat alles dan weer correct werkt.

[Gentle_Jan]

@Maartenvh He "goed" te horen dat ik niet de enige ben ;-) wat heb jij precies besteld?heb je een linkje ofzo voor mij. Ik heb zelf overigs zelf nooit die EEE melding ergens gezien. Hoor graga even hoe het afloopt btw bij jou!

[ Voor 3% gewijzigd door Gentle_Jan op 11-07-2023 16:13 ]

[Maartenvh]

@Gentle_Jan Het is bij mij opgelost

Ik heb de Nul aangesloten en alles werkt weer perfect. De Wallbox start weer keurig met laden wanneer de zonnepanelen voldoende opwekken. Op de EM340 zie ik nu ook de juiste spanning van de 3 fasen t.o.v. de nul.

Besteld:

• https://www.elektrobode.nl/products/10698697
• https://www.elektrobode.nl/products/22509232

Let op dat de zekeringklem veel kleiner is dan de andere automaten in de meterkast. De zekeringklem past keurig op de DIN rail, maar valt compleet achter de behuizing. Voor het plaatsen van de zekering moet er voldoende ruimte naast zijn om erbij te kunnen. Niet ideaal dus, maar het werkt wel.

[ Voor 27% gewijzigd door Maartenvh op 20-07-2023 09:18 . Reden: aanvulling ]

[Gentle_Jan]

@Maartenvh .. haha dat wordt gelijk 10 glaszekeringen bestellen.. voor minder doen ze het niet
Top te horen dat de EM340 nu goed meet.
Is er een reden waarom je die zekering uiteindelijk geplaatst heb? Het is vanuit de EM340 niet verplicht nodig. Staat alleen dat als de local regels het bepalen het moet. Is het nodig in Nl? Zegt de nen1010 het ofzo?
Heb je evt ook een closeup foto van hoe het eindeindelijk in je groepkast is komen te hangen?

[ Voor 12% gewijzigd door Gentle_Jan op 20-07-2023 11:28 ]

[brrkrstn]

Om de juiste Lijn-spanningen ( spanning t.o.v. Nul) te meten is de N aansluiting noodzakelijk.

De N aansluiting van EM340 is NIET geschikt voor het mogelijke kortsuitvermogen dat zou kunnen ontstaan bij een kortsluiting, vandaar dat een zekering NOODZAKELIJK is (bij het meten t.o.v. N)

Dat dit voor de werking van de wallbox niet nodig, staat hier los van.

De N hoeft dus niet te worden aangesloten,

Maar als die wel aangesloten wordt, moet deze WEL beveiligd zijn.

[Gentle_Jan]

Dank je wel voor de reactie! Ga er mee aan de slag. Moet toch komende weken aan de slag met de aansluiting van mijn thuis accu

[edgar2012]

Mensen in dit forum, bij dit onderwerp, graag wil ik u advies.

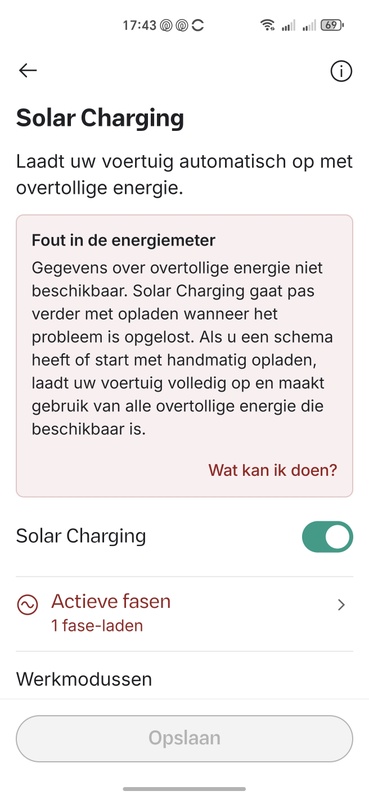

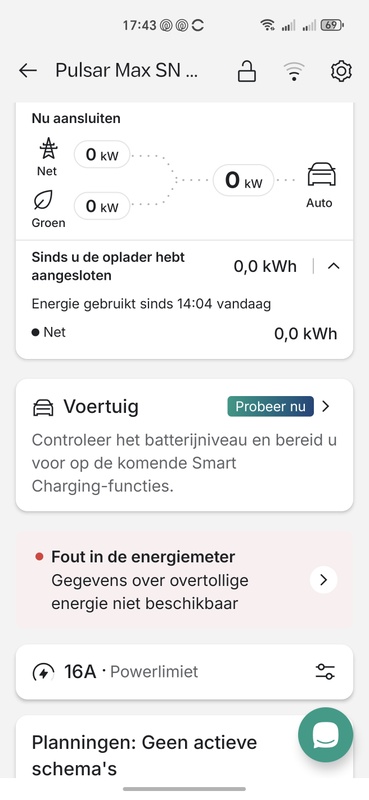

Ik heb sinds november 2023 problemen met de combinatie Wallbox Pulsar Max - Wallbox EM340 module.
Vanaf het begin waren geen van de 4 opties onder Upgrades in de Wallbox app in het groen.
Heel veel tijd besteed door me aan het nalopen van alle connecties etc. Ook mijn installateur was hierbij betrokken, maar weet het nu ook niet meer.
Ik heb het vermoeden dat ik van de EM340 (die in twee varianten komt, PF.A en PF.B) tot twee keer de PF.A geleverd heb gekregen. Slechts de PF.B ondersteunt Powerboost en Ecosmart.
Hoe kan ik nagaan of de huidige EM340 die ik hier heb, van het type PF.B is?

[jeroen3]

@edgar2012 dit staat aan de linker zijkant.

[edgar2012]

jeroen3 schreef op donderdag 22 februari 2024 @ 11:07:
@edgar2012 dit staat aan de linker zijkant.

@jeroen3 dank je. Ik voeg twee foto's bij van beide zijkanten (een geluk dat ik de foto's maakte nog voordat geïnstalleerd werd..). Wil je me vertellen waar het staat s.v.p.?

[ Voor 53% gewijzigd door edgar2012 op 22-02-2024 17:20 . Reden: foto's vergeten ]

[jeroen3]

@edgar2012 dat is er niet een van carlo gavzzi, dus pf optie is onrelevant.
Jij denkt dat een Wallbox niet werkt met een meter die Wallbox speciaal besteld bij carlo gavazzi omdat ze niet het goede type leveren? Dat lijkt mijn erg sterk.

[edgar2012]

@jeroen3 . Beste Jeroen, ik schreef dat dit ging over een Wallbox EM340. Waar ik achter ben gekomen, gisteren, is dat mijn leverancier gewoon niet dat type PF.B kan bestellen. Dus deze gaat retour. En ik heb een EM330 besteld nu, van Wallbox, een stuk duurder dan de EM340. Deze gaat het vast wel doen.

[ Voor 2% gewijzigd door edgar2012 op 27-03-2024 13:49 . Reden: ik heropen graag dit draadje ]

[edgar2012]

Helaas, de EM330 werkt ook niet. We krijgen hem niet aan de praat, geen display die oplicht. Is er hier iemand die advies kan geven, want we zijn onderhand radeloos?
De combinatie is dus: Pulsar Max - EM330 (met als wens de EcoSmart te gebruiken, vanwege de 18 zonnepanelen aanwezig)
Groeten, Ed

[BjornKoster1989]

Hier de EM340 genomen. Heb ook de wallbox P1 meter. Weet niet welke beter/sneller is. Maar op de EM340 kan je nog wat uitlezen.

Ik heb me 8400wp (12A per fase) PV 3F installatie samen met me 22kw Wallbox op een C20 Aardlekautomaat. We hebben een 3x25A aansluiting. Wat nu het idee is (vanavond net draaiend) is dat ik de afzekerwaarde op 32A gezet heb met de standenschskelaar op de Wallbox. Ik heb me aansluiting op 20A gezet (dat is tevens de afzekering van me automast die de pv omvormer en laadpaal afzekerd dmv c20 (lees hierboven). Idee is nu, dat ik met zonnig weer rond de middag max 20+12A kan laden. (Als er geen andere gebruikers zijn die hier nog wat van wegsnoepen.

[edgar2012]

Dank Bjorn, nuttige informatie. Fijn dat het werkt bij je.
Echter: jij hebt een Pulsar Plus, en ik een Pulsar Max..
Ondertussen zijn hier wat ontwikkelingen, nog niet geplaatst dus niet getetst; dit volgt over 2 weken:
- Wallbox ging in op mijn klacht op Trustpilot, en stuurde kosteloos een Pro 380 MOD
- ikzelf kon bij Electramat een EM 340 bestellen van type PF.B

[r1Ch]

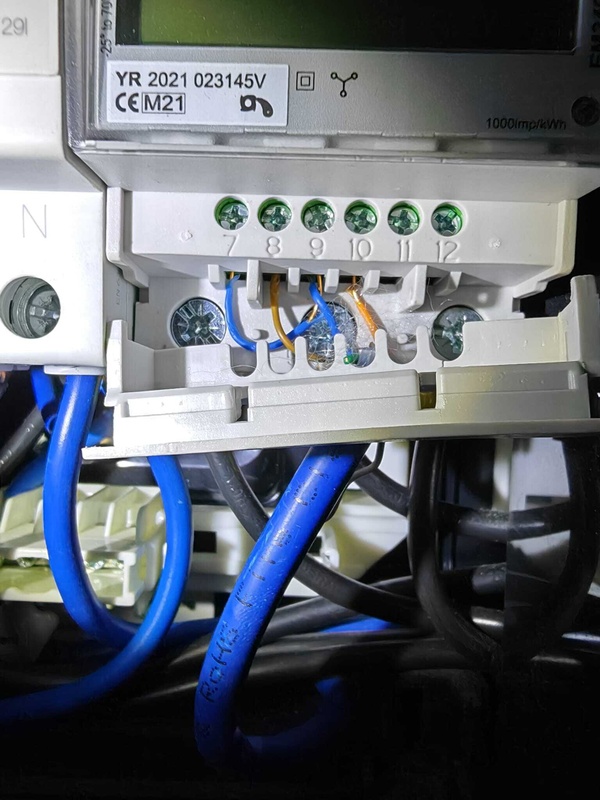

Kan iemand meekijken of dit goed is aangesloten? Ik heb een Copper SB en een EM340, maar laden op zonne energie doet ie niet. Powerboost en eco-smart is wel zichtbaar in de app van Wallbox. Installatie is niet zelf gedaan.

Bovenste 3 bruine kabels komen vanuit de hoofdschakelaar in de meterkast.

[MZW]

De blauwe aders van de communicatie kabel op de N-aansluiting van het net aansluiten kan, volgens mij, niet de bedoeling zijn.

[Jaxoft]

Hallo,

Ik heb onlangs een meterkast storing gehad met mijn loadbalancer (em340) 3fase en wallbox pulsar plus.
De storing is voortgekomen uit een kortsluiting bij bedrading, waarbij een wisselschakelaar draad en een nul met elkaar in aanraking zijn geweest.
Mijn aardlek ging er in de eerste instantie uit, maar nadat ik alles hersteld had (wisselschakelaar gedemonteerd) en ik de groepen wilde aanzetten, kreeg ik vreemd gedrag, ook op andere groepen.
Ik hoorde b.v. een brom op een andere groep.
Daarna is mijn meterkast ontregeld geraakt, waardoor ik blijkbaar een piekspanning heb gekregen en er apparaten op verschillende andere groepen dan waar ik op bezig was, defect zijn geraakt (ontploffing door piek spanning?).
Is het mogelijk dat de storing komt door een verkeerde aansluiting van de loadbalancer die door een elektrotechnisch installatie bedrijf is aangesloten?
Is zou het graag horen van iemand die hierin gespecialiseerd is.
Alvast zeer bedankt,
M.vr.gr.

[jeroen3]

@Jaxoft klinkt als een zwevende nul. Laat het controleren door een elektricien.
Het lijkt mij ook niet relevant voor dit topic.

[Jaxoft]

Nou ik vermoed wel relevant voor dit topic, want wat @brrkrstn schrijft, dan MOET, als er een nul draad op aangesloten wordt, een zekering aangesloten zijn. En als je de handleiding erop naleest (Als je een nul aansluit op de EM340 moet er een glaszekering tussen van 315m).
In mijn geval is door de installateur wel de nul aangesloten, maar volgens mij niet gezekerd. Kan het zijn dat daardoor mijn meterkas is ontregeld en apparaten defect zijn geraakt ?
Op de foto is de nul te zien, maar volgens mij niet goed gezekerd ?

[edgar2012]

edgar2012 schreef op woensdag 27 maart 2024 @ 13:52:
Helaas, de EM330 werkt ook niet. We krijgen hem niet aan de praat, geen display die oplicht. Is er hier iemand die advies kan geven, want we zijn onderhand radeloos?
De combinatie is dus: Pulsar Max - EM330 (met als wens de EcoSmart te gebruiken, vanwege de 18 zonnepanelen aanwezig)
Groeten, Ed

For the record. Dit alles is opgelost door de volgende stappen:
- bij firma Electramat is besteld de Wallmeter-3p (artikelnummer 401313822), die na telefonische navraag van het type PF.B is. Die is echter niet geinstalleerd want tegelijkertijd:
- na klagen bij Wallbox kwamen ze met voorstel om me kosteloos een Pro380Mod te sturen
Deze laatse is geinstalleerd en werkt.
Ik heb er veel tijd aan besteed, en heb geleerd dat het vooraf je verdiepen in wat voor energiemeter precies nodig is voor de lader (i.p.v. afgaan op wat mijn installateur bestelde) beter zou zijn geweest.

[Tester1]

Goedemiddag,
Ik heb een wallbox MID stroommeter goedkoop via mijn werk kunnen krijgen. Weet iemand of ik deze ook kan installeren als stroommeter voor powerboost? Dus direct achter de hoofdschakelaar. Ze zijn beide van het type EM340. Ik las dat je bij installatie van de mid meter het serienummer van de meter moet invullen. Als dit ook moet voor de stroommeter voor powerboost zou het misschien kunnen.
Met vriendelijke groet Xander

[Tester1]

[Tester1]

Eindelijk contact gekregen met de helpdesk van Wallbox. Het verschil tussen de powerboost meter en de MID meter is de adressering van de meter. een Powerboost meter zit op adres 1 en de MID meter op adres 2. Door het adres van een MID meter aan te passen naar 1 kun je deze dus gebruiken als Powerboost meter en vica versa. Dan uiteraard wel op de juiste plek installeren.

[Torilini]

Ik heb hetzelfde probleem als een aantal andere in dit forum. Een Copper SB laadpaal en een EM340 loadbalancer die een foutmelding eee. Opladen gaat goed. Krijg ook mooi in de WallBox app te zien. Maar laden van de zonnepanelen of de eco stand werkt niet. In de meter kast geeft de EM340 foutmelding eee op scherm met oranje lampje. Ik ben geen meterkast techneut dus ik hoop dat iemand wat tips heeft om dit probleem op te lossen.


geeft

[casperb71]

Ook hier een constante oranje lamp die brand. Er zit GEEN nul op de meter aangesloten.
Ik denk dat het veel slimmer is om buiten te kijken of de zon schijnt en de EV te laden.

[FritsVrolijk]

Vraagje hoort het Rx TX niet gelijk te werken als er spanning op de powerbooster staat Krijg het hier niet werkend Thanks zover

[casperb71]

Nee er is niets fout. Ik heb gisteren support gehad vanuit SolarEdge NL en mijn zaak goed doorgesproken. Als het oranje lampje brand, dan is dat CORRECT want hij ziet teruglevering. In de beschrijving van de fabrikant, staat dat de faserichting onjuist is. Dat klopt want hij neemt geen stroom af, maar levert stroom de andere kant op.
Ook het feit dat de meter direct achter de hoofdschakelaar komt te zitten, is correct. Ik was bang dat als er iets met de meter zou zijn, dit schade zou maken omdat er geen beveiliging achter zit. De uitleg was dat de stroom helemaal door de meter gaat en de in-en uitgang met elkaar verbonden zijn. De meetgegevens worden vanaf de doorvoer opgepikt en weergegeven.
Ergens las ik dat men de nul moet aansluiten met een glaszekering. Dat is bij een 3-fase meter NIET goed. De nul moet NIET worden aangesloten.
Kortom de meter gaat er morgen in en dan kijken als de zon er is, wat hij doet.

[hiskie]

ik heb nog draaistroommeter en zonnepanelen heb daar een em340 enegie meter achter gezet
zo kan ik in de gaten houden wat er in en uit gaat
Maar kan ik deze ook aansluiten op pc ofzo dat ik de data kan lezen zou makkelijker wezen zoals p1 meter
is daar iets voor dat je aansluit op em340

[ Voor 8% gewijzigd door hiskie op 13-10-2024 13:16 ]

[casperb71]

Deze week goed support gehad van de NL Wallbox klantenservice. Telefonisch over leg gehad met een monteur die hier vorig jaar een nieuwe Wallbox had omgewisseld. De EM340 zit nu in de meterkast van de garage, direct na de hoofdschakelaar. De nul mag NIET worden aangesloten op een 3-fase systeem. De in-en uitgang zijn aan elkaar gekoppeld en de gegevens worden daar vanaf gehaald, sus veilig. Het oranje lampje betekend dat hij stroom terug levert. In de app staat ook een onderwerp over een MID-meter. Als ik die aanklik zegt hij dat er geen meter is. Dat klopt want als je een tweede MID-meter plaatst, dan herkent hij deze wel.
Ik heb op de app de Solar Charging op Ecomodus staan en vandaag is er soms wel zon en later weer niet. Ik zie dat het systeem, bij 4,1Kw aanbod van de PV zelf aan gaat en bij minder, hij stopt. Dus vandaag hebben we de EV niet nodig en het laden gaat vanzelf en kost ons niets. (Heeft wel wat gekost….😳)
Of de meter geschikt is om gekoppeld te worden aan een PC weet ik niet, maar er is een uitgebreidde handleiding van de fabrikant.

[sandorbod]

goedemiddag ik ga deze week wallbox installeren heb een em340 en p1 meter erbij besteld heb ik ook beide nodig? en moet ik de nul aansluiten lees daar verschillende reacties over?

[casperb71]

Als je vuurwerk wil, dan wel. Zo te zien heb je 3 fase en je kunt bij Wallbox zelf het aansluitschema zien. Daar zie je dat de nul NIET aangesloten mag worden. Twijfel je, neem dan contact op met de servicedesk.

[Scholing]

Hallo

Ik heb een vraag, bij mij werkt het laden van de auto ook niet via de EM340. De nul is bij mij ook niet aangesloten. Maar hoe moeten de dipswitch in de Wallbox Copper SB staan? Eén op T en de ander NT? Het is een enkele lader

Ik hoor graag

[casperb71]

Dat weet ik niet uit mijn hoofd. In de handleiding van je lader staat de instellingen voor de meter.

[Waterman53]

Scholing schreef op zondag 27 oktober 2024 @ 10:46:
Hallo

Ik heb een vraag, bij mij werkt het laden van de auto ook niet via de EM340. De nul is bij mij ook niet aangesloten. Maar hoe moeten de dipswitch in de Wallbox Copper SB staan? Eén op T en de ander NT? Het is een enkele lader

Ik hoor graag

Ik heb met een Wallbox Pulsar Plus de dipswitch RS485 op T staan en de Can Bus op NT en werkt goed. Denk dat het voor de Copper SB niet anders is.

[Karel80]

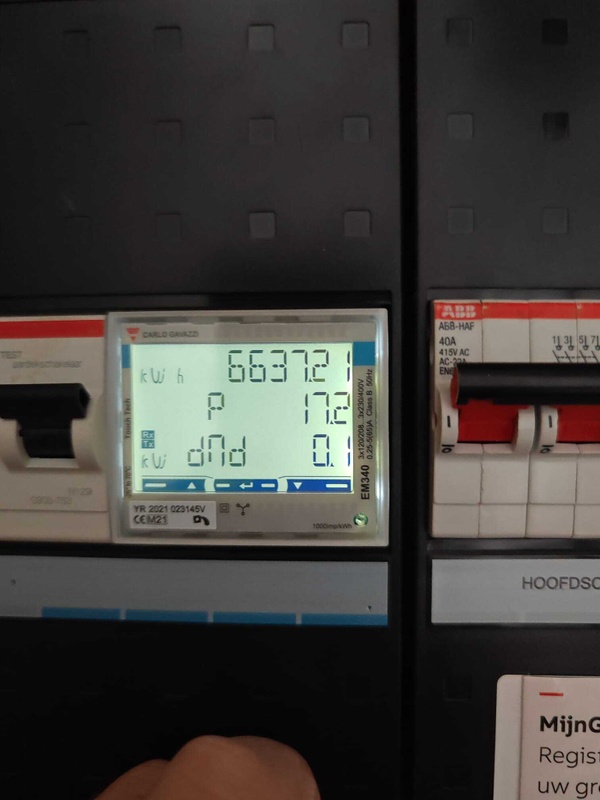

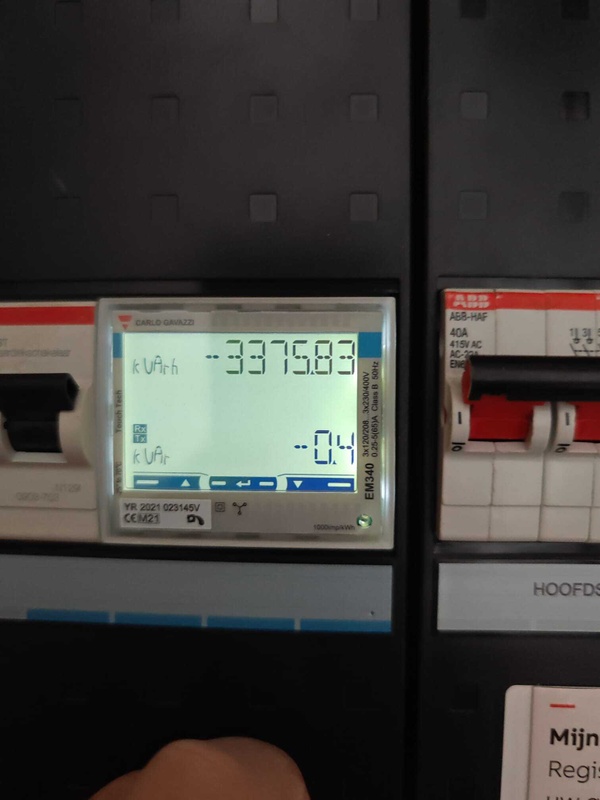

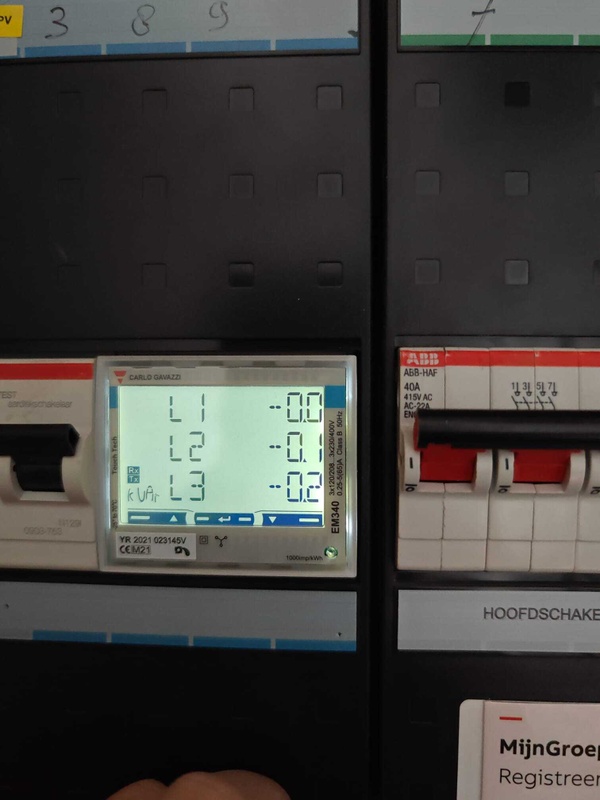

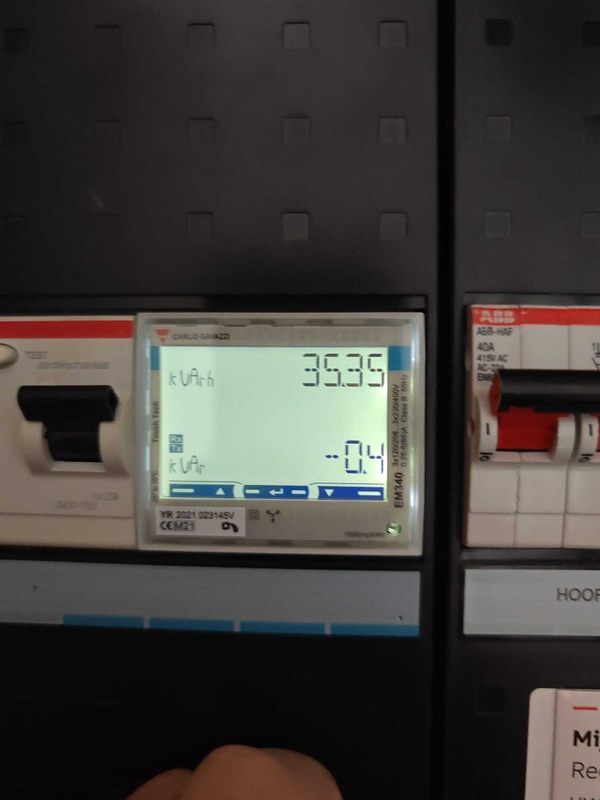

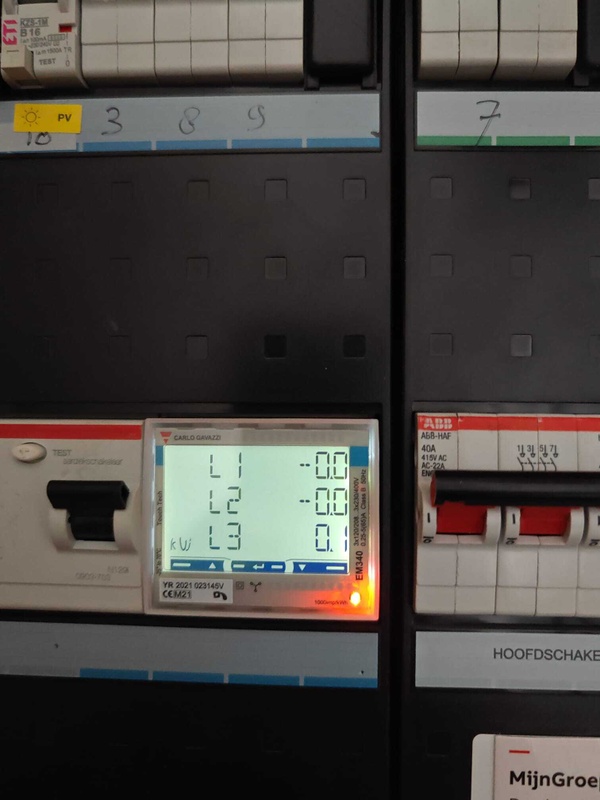

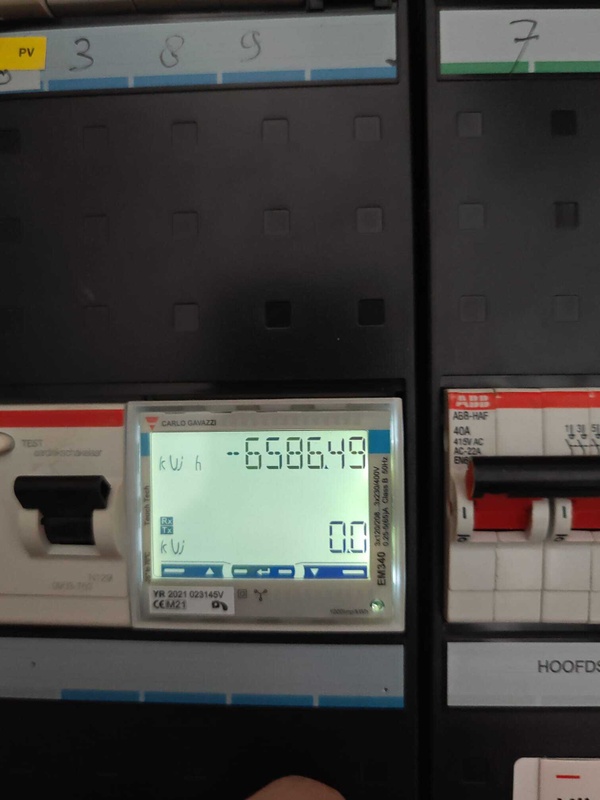

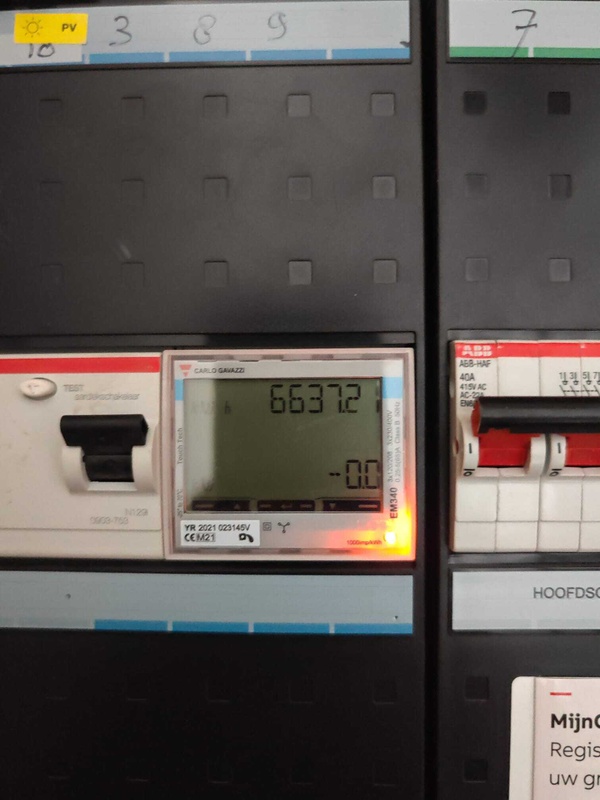

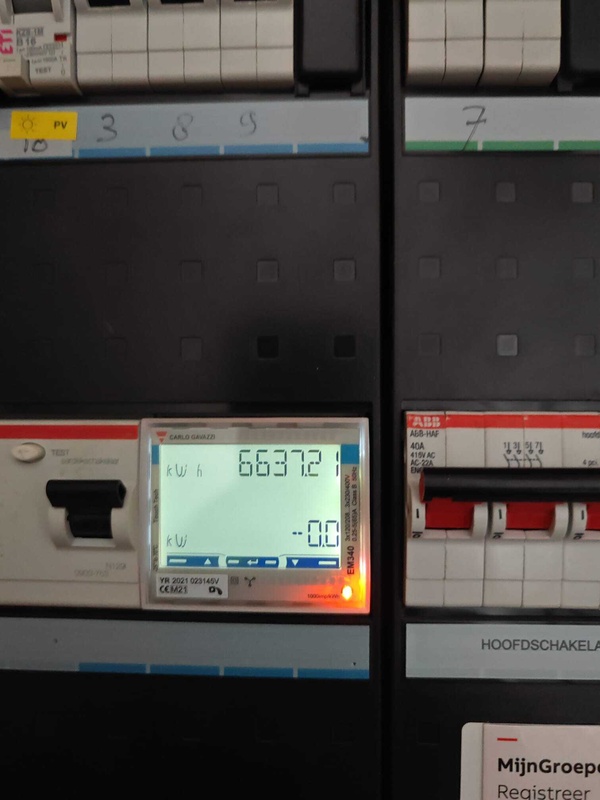

Hallo Forum, ook ik heb een probleem met de mijn Wallbox Power Booster EM340 (PF.B), namelijk het vermogen wordt niet meer getoond (onder andere in schermpje 1 van de meter). In plaats daarvan toont hij: EEE. Spanning en Stroom worden op de volgende schermpjes wel getoond met, denk ik, correcte waarden. Het gaat om 3-fasen en zoals de post van casperb71 ook meldt: de N is niet aangesloten en zoals Waterman53 meldt: de schakelaars in mijn Wallbox Pulsar Plus staan op T respectievelijk NT.
Ik denk dat alles nog wel goed werkt, maar er zit natuurlijk wel ergens een fout.
Overigens de meter heeft ruim 3 jaar zonder problemen gefunctioneerd.
Weet iemand een oplossing ?

[Gentle_Jan]

pfff zeg het allemaal maar ik heb dus een nieuwe EM340 gekregen van wallbox, welke geinstalleerd . Hier is de N nu wel aangesloten. maar er is geen zekering tussen geplaast. kan dit echt vuurwerk leveren? wel een ge....t dit

[casperb71]

@Gentle_Jan Ik neem aan dat hij tussen de Wallbox en de aardlekautomaat zit? Ik kan mij niet voorstellen dat hij direct tussen je huisaansluiting en de Wallbox zit. Dan zou je Wallbox ook gevaar lopen.

[MILWAUKEE]

Hallo

Kan iemand mij helpen met de Carlo Gavazzi
EM330
Het lijkt erop dat het van boven een 3 fase aansluiting heeft.
Maar beneden een 1 fase aansluiting.
Wat is hier de bedoeling van?
Ik heb een 3 fase aardlekautomaat geïnstalleerd
Hoe dien ik de EM 330 hier tussen te installeren, of is deze niet geschikt voor 3 fase?
Hoe dien ik deze electrisch aan te sluiten? En op welke plek in de groepenkast.
Ik hoop dat jullie mij kunnen helpen. Alles wat ik er van kan vinden is in het Engels of italiaans.
Graag hoor ik van jullie
