WTW op WiFi

[hasseholland]

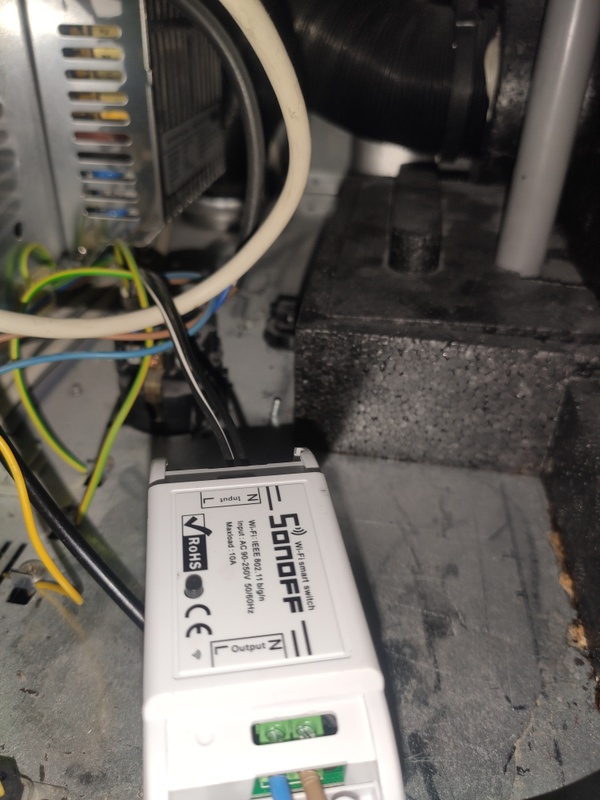

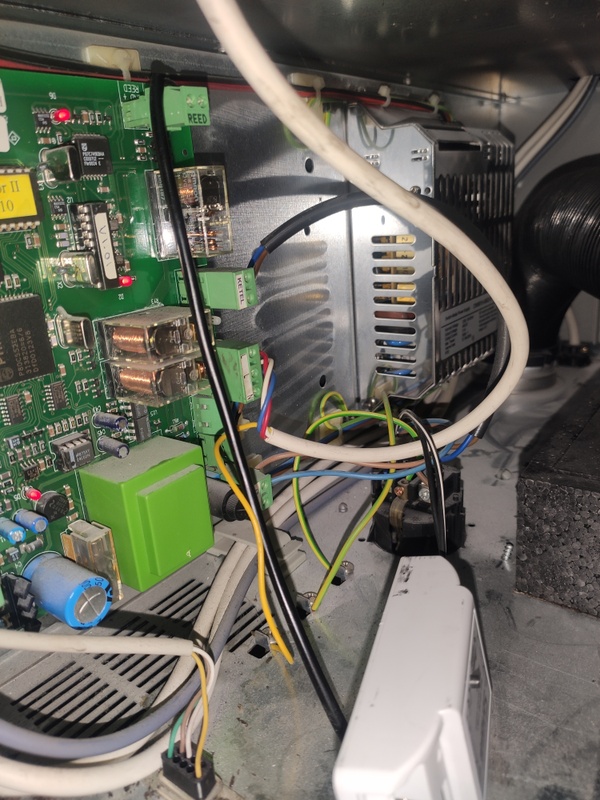

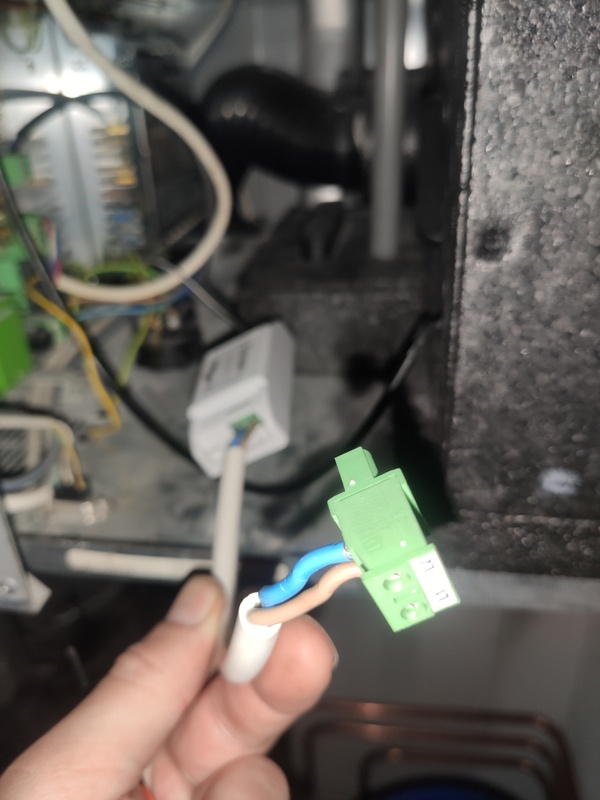

Om mijn wtw via wifi te bedienen wil ik een Sonoff switch op de draden zetten die stand 3 activeren. Zoals ik nu heb aangesloten (zie foto's) krijgt de switch geen voeding.

Iemand een suggestie hoe het wel aangesloten moet worden?
...

...

[hasseholland]

Voor de volledigheid het is geen probleem als de WTW schakelaar op stand 3 blijft staan.

[Septillion]

Wat krijg de Sonoff zijn spanning van?

En waar zit de Sonoff nu op aangesloten? Kan je een schema maken, ook hoe het eerst zat met de schakelaar.

[hasseholland]

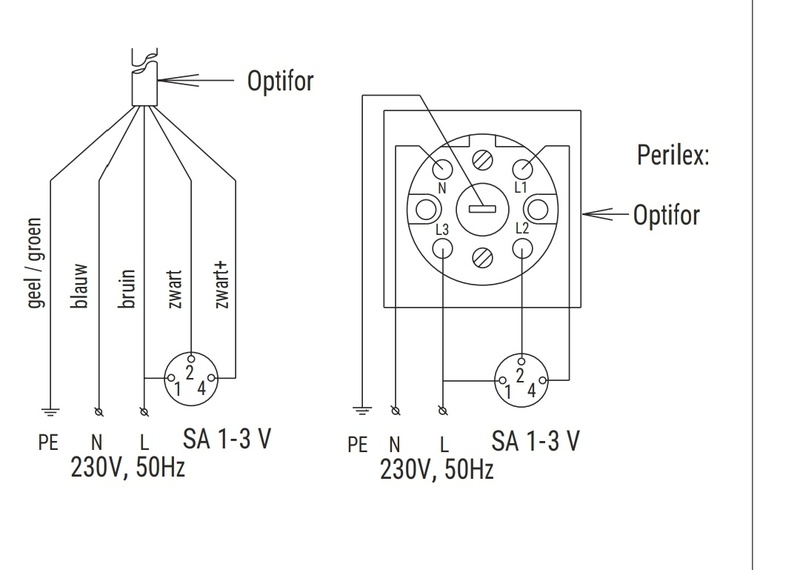

Dit is het schema zoals het hoort. Als de knop op stand 3 staat en ik zwart+ onderbreek gaat hij naar stand 1. Dat is wat ik via wifi wil kunnen doen. Het probleem bij mijn test (foto's) is dat de Sonoff geen spanning krijgt en ik niet weet waar ik de spanning vandaan kan/mag halen.

[harmageddon]

Misschien een gevalletje van iets te laat... maar kijk hier eens:
Itho Daalderop - open source wifi control add-on module

Staat bij mij ook nog op mijn wishlist.

[Danielson]

Welke WTW is het? Misschien zijn er ook andere oplossingen: https://github.com/Mosibi/whr_930

[Septillion]

@hasseholland Ik weet hoe het normaal zit. Maar ik kan het compleet niet mappen aan je foto.

Dus waar komt welke draad vandaan etc? Als je zelf hier schema's van kunt tekenen helpt dat waarschijnlijk al.
