Foto's
:fill(white):strip_exif()/f/image/R4JALz6ko04Z0OMml28kHuQD.png?f=user_large)

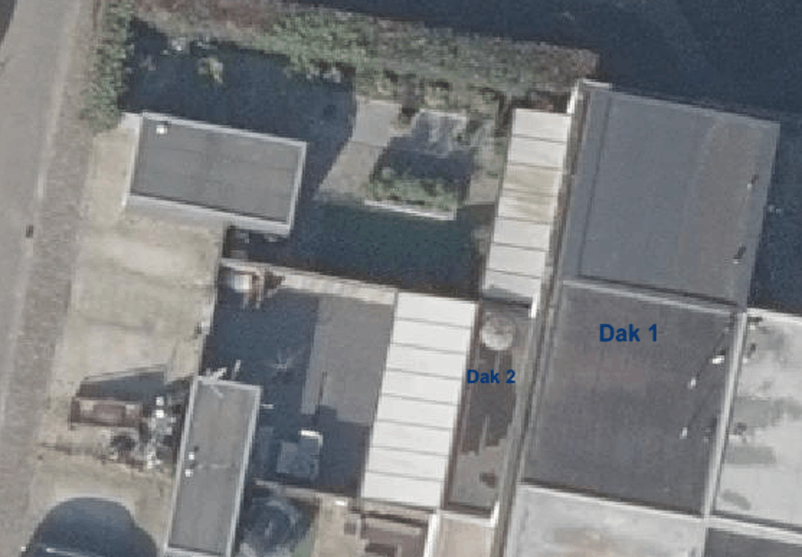

Beschikbare (dak)ruimte
Ik heb 2 platte daken beschikbaar. Beiden hebben onlangs een dakrenovatie gehad met witte bitumen (op foto nog de oude zwarte bitumen te zien). De dakdoorvoeren zijn ook al geplaatst.1e dak is de platte dak op ca. 8,5 meter hoogte, bruikbare ruimte is 7,5m bij 5,8m.
2e dak is een platte dak op ca. 2,5m hoogte, bruikbare ruimte is 7,5m bij 2,4m.
Schaduw
Het 1e dak is volledig vrij van enige schaduw. Het 2e dak krijgt de zon er in de loop van de middag erop. Daarom wordt dat een west opstelling.Jaarverbruik
Huidig verbruik ligt rond de 5000-6000 kW per jaar. Met toekomstige uitbreidingen (zoals EV, airco e.d.) gaat dit zeer zeker meer worden.Huidige elektriciteitsaansluiting
De aansluiting is begin van het jaar naar 3x25A gegaan.Wie gaat het project uitvoeren
Ik ga het overgrote deel uitvoeren. Alleen de laatste stapjes met controleren en aansluiten laat ik aan een specialist over.Het project
Mijn doel is om zo ruim mogelijk te zitten qua aantal panelen (dus beschikbare dakruimte zo optimaal mogelijk benutten), overtollig energie eerst in batterijen op te slaan en het restant terug te leveren. Het hiervoor geschikte omvormer heb ik reeds aangeschaft.Bekabeling
Momenteel ben ik hard bezig om de bekabeling voor te bereiden. De kabels van beide daken (2 string van de opbouw en 1 string van aanbouw) gaan via de kruipruimte in een buis door de tuin naar de schuur waar de omvormer komt te hangen. Ik heb 6mm² solar kabels toegepast evenals 6mm² vereffeningskabel. De vereffeningskabel komt in de kruipruimte onder de meterkast langs, dus wordt daar aan de hoofdaardrail gekoppeld. De solar kabels zijn per polariteit in een eigen buis vervoerd.In deze zelfde buis door de tuin komt ook 2 maal 5x6mm² ymvk, om de omvormer in serie met het huis aan te sluiten. Er zitten ook een aantal kabels bij voor o.a. de ct-coils en netwerk.
Omvormer
De omvormer is een Deye 12kW hybride 3 fase omvormer. Deze heb ik nu al aangeschaft omdat deze modellen snel uitverkocht raken.De omvormer komt in de schuur, omdat ik in het huis helaas geen geschikte ruimte heb (vooral vanwege geluid, maar ook vanwege toekomstige batterijen).
Montagesysteem
Voor de aanbouw wil ik gebruik maken van betonvoeten, en specifiek de 10 graden betonvoet van sun solar, waarmee ik een schans kan maken van 8 panelen (4 horizontaal, 2 verticaal) gericht naar het westen. Dit wordt 1 string voor de omvormer.Qua ballast zouden de betonvoeten zelf toereikend moeten zijn.
Voor de opbouw wil ik dezelfde betonvoeten gebruiken. Daar kan ik voor 18 panelen 3 schansen van (3 horizontaal, 2 verticaal). Dit worden 2 strings (9 per string) voor de omvormer. Informatie over benodigd ballast is moeizaam te bereiken. Toen ik dit aan sun solar voorlegde, werd al gezegd dat ik extra ballast nodig heb en dat ik de achterkanten dicht moet maken. Sun solar heeft ook losse ballast blokken die passen op hun betonvoeten.
Zonnepanelen
Voor witte bitumen heb ik voor meerdere redenen gekozen. Lagere binnentemperatuur, dat merken we met dit weer erg goed. Maar ook vanwege dat het positief is voor zonnepanelen. Daarom wil ik dit nog eens extra positief maken door bifacial zonnepanelen te gebruiken.Mijn oog is gevallen op Recom RCM-390-6DBHE met een piekvermogen van 390 watt. Als de achterkant ook meedoet, kan het tot 30% meer vermogen opleveren, dus wordt het rond de 500 watt. Deze panelen hebben een transparante tussenlaag, dus achterkant van de schans dichtmaken heeft geen nadelen.
Batterijen
De batterijen komen later aan de orde. Wel worden ze geplaatst in de schuur, direct naast de omvormer. Het worden waarschijnlijk kant en klare powerwall 48v in 5kWh of 10kWh. Totaal wil ik naar 15 of 20kWh.Mijn vragen
Ik hoor graag overall opmerkingen en aanbevelingen.Waar ik nog mee stoei is het bepalen van de ballast voor de opbouw. Zoals gezegd adviseert sun solar extra ballast, door gebruik te maken van hun eigen ballast blokken, in ieder geval op de achterste schans, en de zijkanten van de overige schansen.
De betonvoeten wegen 50kg per stuk. Per schans zijn er 4 voeten, dus 200kg voor 6 panelen (33,33kg per paneel). Als ik de voeten aan de zijkanten verzwaar kom ik op 250kg voor 6 panelen (41,66kg per paneel). De achterste schans wordt volledig verzwaard, dus 275kg voor 6 panelen (45,83kg per paneel).
De achterkant van elke schans kan ik dichtmaken met geschikte platen van solarstell.
Is het ballast voldoende?
Regio is Tilburg.
Ik kan als extra nog aluminium kokers gebruiken om de schansen onderling te verbinden, zodat het 1 groot geheel wordt.
