We willen onze woning gaan verduurzamen d.w.z. van het GAS af.
De nieuwe oplossing dient zowel in SWW als verwarming te kunnen voorzien en dient te worden aangesloten op het bestaande leiding werk. (Dikwandige buis met een buis die naar beneden loop aan de achterkant en een aan de voorkant hier zitten dan weer aftakkingen op voor de convectoren)
Ook moeten er een aantal decentrale WTW units komen om de ventilatie op orde te brengen.

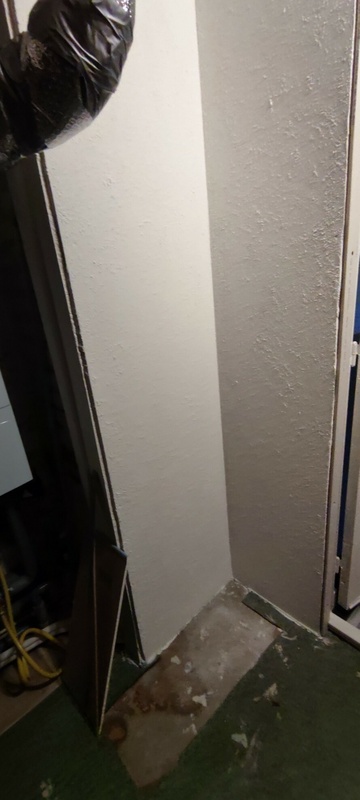

Er is binnen beperkte ruimte in de huidige CV ruimt een normaal binnendeel (op de plek van de huidige CV Ketel ) en een 200Liter vat zouden moeten passen.

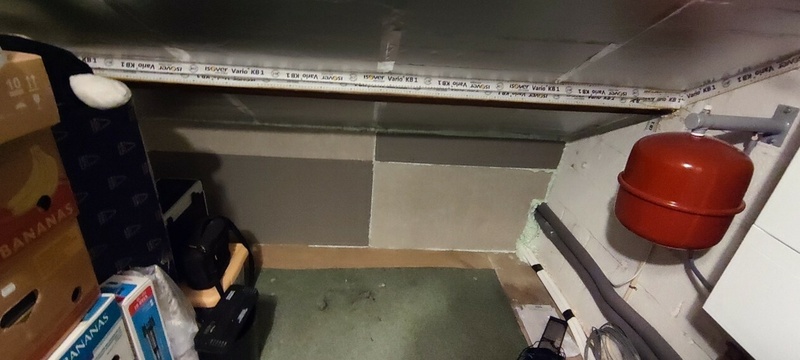

Als liggende vaten bestaan zou er mogelijk tegen de achterwand zelf een groter liggend vat geplaatst kunnen worden. ( Zie foto’s)
De buitenunit zouden wij graag zo geplaatst zien dat de buren er geen overlast van hebben.

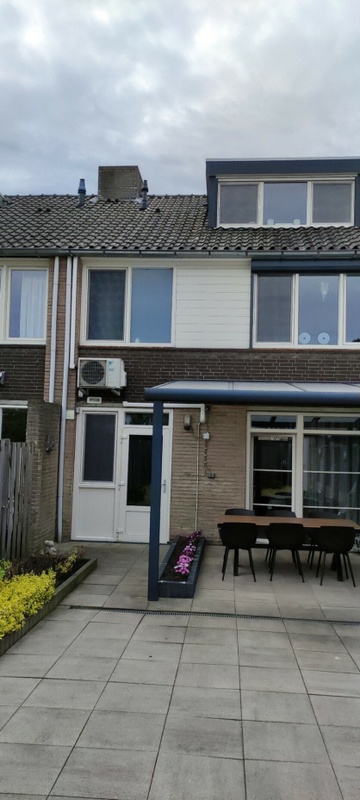

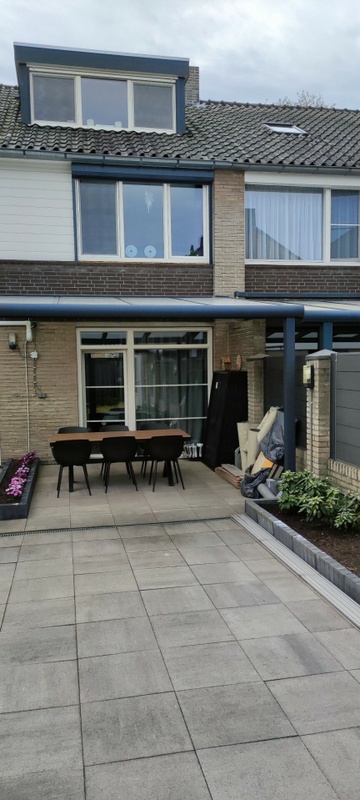

B.v. op het dak of op de muur tussen de kamers aan de achterkant. ( Zie foto’s).

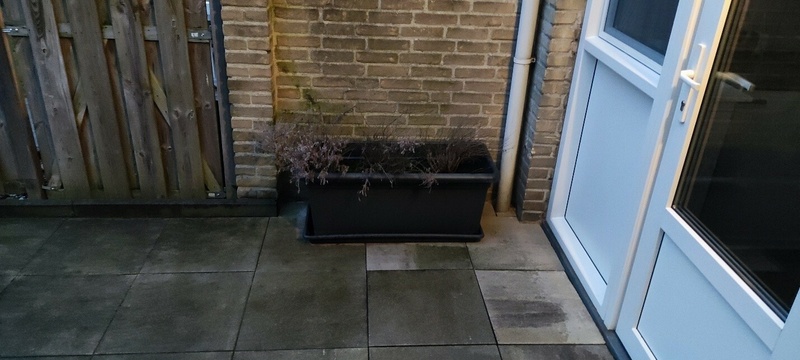

Of in de tuin met een extra geluidsdempende kap.
De woning is volledig voorzien van Jaga Tempo LTV convectoren met zelfbouw DBE units erop.
Netto vermogen convectoren zonder DBE volgens Jaga (35C) tabel totaal 3,7 KW

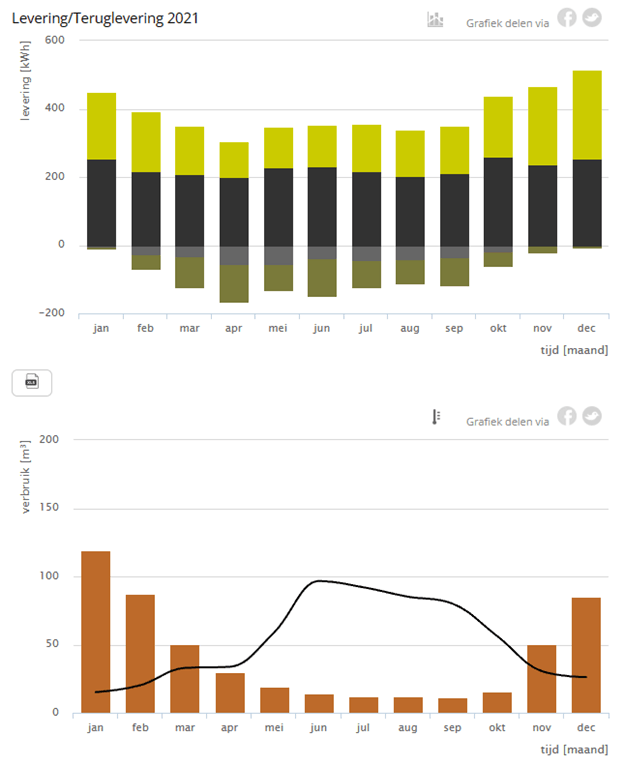

In 2021 is er 508m3 gas verbruikt en in 2022 339.
Voor SWW was dit in 2021 180m3 en in 2022 op 160m3.
De rest is gebruikt voor de verwarming.
De woning wordt de hele dag op 19 tot 20 graden gehouden en in de nacht is er een nacht verlaging van 18 graden. ( Indien het beter is voor het rendement van deze oplossing kan de nacht verlaging vervallen in de nieuw oplossing ).
Een vat van 200 liter voor SWW zou genoeg moeten zijn en zou moeten passen in de CV ruimte.
De complete bedachte oplossing hadden we graag geïnstalleerd.
De woning heeft een woon oppervlakte van 130 m2 en inhoud van 425 m3 en is gebouwd in 1969.
De woning is 6,2 meter breed.
De woning heeft een elektrische aansluiting van: 3x25A
De woning had oorspronkelijk energie label C en is verder na geïsoleerd.
Alle ramen zijn voorzien van HR++ glas met bijbehorende kozijnen. ( U 1,1)
Het dak is aan de binnenzijde geïsoleerd met PIR platen van 105mm dik (RD 4,55 ).
De spouw van 5 cm is geïsoleerd met Thermo parels ( RD 1,82).
De muren zijn waar mogelijk ook nog extra geïsoleerd m.b.v. een voorzet wand met PIR platen van 105mm dik (RD 4,55).
De vloer van de begane grond is geïsoleerd met IsoPremium (RC 3,76).
Daarnaast is de geventileerde kruipruimte voor zien van een klimaat folie op de bodem.
Er liggen op de woning 15 panelen van 400Wp dus een totaal Wp vermogen van 6000Wp.
Op de garage komen nog 5 panelen van 275Wp dus een totaal Wp vermogen van 1375Wp.
Totaal wordt dus het vermogen van de geplaatste zonnepanelen 7375Wp.

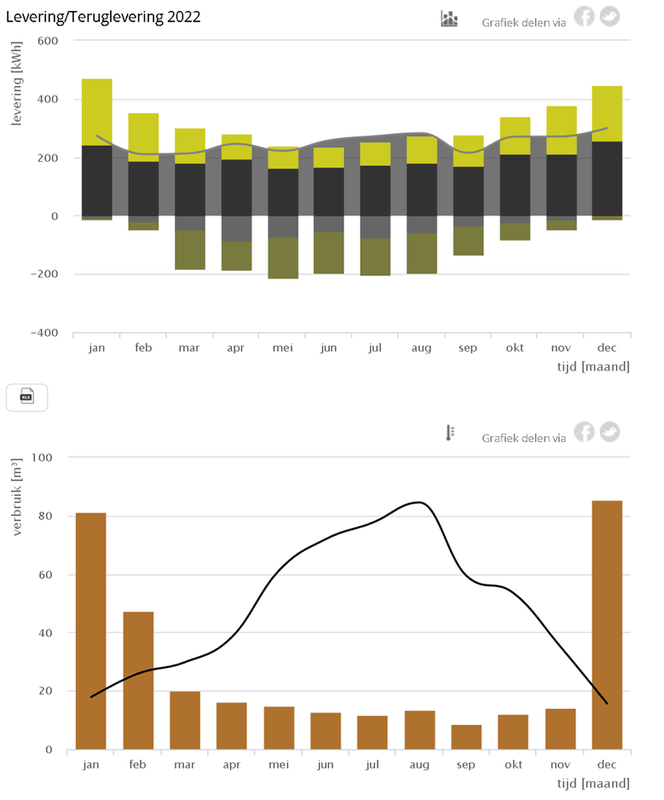

Uit het elektriciteit net hebben we in 2022 2400KwH gebruikt.
Toen lager er 10 panelen van 275Wp op het woningdak. (5 van deze panelen komen dus op de garage)

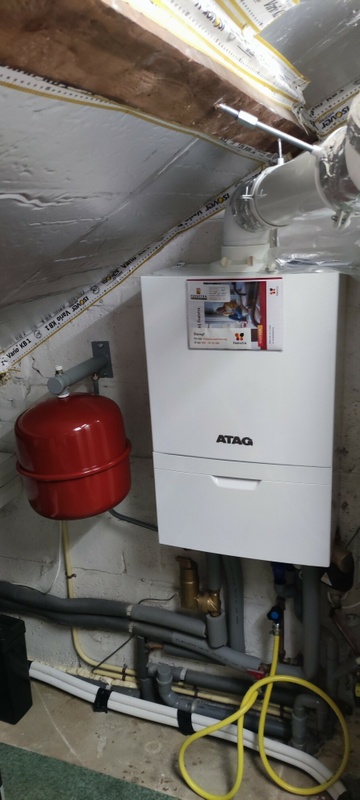

De woning wordt op dit moment verwarmd met een Atag i36ECZ ketel in de lage temperatuur verwarmings modus. ( 35 graden)
Overal zijn “JAGA Tempo” LTV-convectoren geplaatst (Met zelfbouw DBE units erop die bij 22 graden aan gaan).
Deze worden va water met maximaal 35 graden voorzien op het moment dat de CV Ketel aangaat.
Het buizen systeem is nog een oud dikwandig buizen systeem dat lastig te vervangen is vanwege dat het gedeeltelijk in wanden/voorzet wanden is weg gewerkt.
Dit dikwandige buizen systeem bestaat uit een dikke hoofdleiding die vanaf de CV ketel naar de achterwand gaat waar een aftakking zit waar vanuit er een buis naar beneden gaat. Daarna gaat de buis verder tot deze aankomt op de plek aan de voorkant waar deze naar beneden gaat.
Op de buizen die naar beneden lopen zitten dan weer aftakkingen op voor de convectoren).
De warm water temperatuur staat ingesteld op 62 graden.
Ook is er een split Airco met een buitendeel van 5kW en een binnendeel van 3kW voor de Leefruimte en een binnendeel van 2kw geplaatst boven de overloop op de zolder. (Deze wordt alleen in de zomer gebruikt om te koelen en als het iets kouder wordt om bij te verwarmen.
Deze wordt niet gebruikt als vervanging voor de CV omdat de warmte door de twee binnen units gegenereerd wordt niet op alle plekken kan komen waar verwarming gewenst is.
Er wordt op inductie gekookt.
Op dit moment is er een mechanische afzuiging op de toilet/zolderkamer en de werkkamer en slaapkamer middels een ORCON MVS 15 CO2B.
De badkamer is voorzien van een badkamer ventilator die via een eigen leiding de vochtige lucht naar buiten afvoert. In deze leiding is een terugslagklep geplaatst.
De woonkamer en de hobbyruimte willen we voorzien van een decentrale WTW Ventilatie.
De keuken heeft een afzuigkap met terugslagklep zodat er bijna geen warmte verloren gaat als deze niet aan staat.
De CV installatie is nog niet volledig waterzijdig ingeregeld echter zijn er wel voor instelbare radiator kranen en voetventielen bij de convectors geplaatst.
De woning is als volgt ingedeeld :
Begane grond:
De begane grond bestaat uit een hal/toilet/berging en een woon/eetkamer met open doorgang naar de keuken.
Op de 1e etage bevinden zich naast de overloop 4 slaapkamers en een badkamer.
Op de 2e etage bevindt zich naast de overloop een extra slaapkamer en twee bergruimtes.
:strip_exif()/f/image/r6DRo6jwCaNWKUOa8HkA6dgg.jpg?f=fotoalbum_large)
:strip_exif()/f/image/udIjkBDa5URddyY8rFylmdzY.jpg?f=fotoalbum_large)
:strip_exif()/f/image/eJMIqKWIM60ST7pl64N4if53.jpg?f=fotoalbum_large)
:fill(white):strip_exif()/f/image/SAVhp4349qaqEkHLCoSSyLhj.png?f=user_large)
:strip_exif()/f/image/e3hPGgArAMzeYBVhQhaTGOpK.jpg?f=fotoalbum_large)
:strip_exif()/f/image/s5fQpcQ94V0vp2hhuceM3lxE.jpg?f=fotoalbum_large)
:strip_exif()/f/image/18XSfOqkyczQ77Djkw0i2FAf.jpg?f=fotoalbum_large)
/f/image/Wp6TpymOntLCzBhI4Q5F2OP2.png?f=fotoalbum_large)
De nieuwe oplossing dient zowel in SWW als verwarming te kunnen voorzien en dient te worden aangesloten op het bestaande leiding werk. (Dikwandige buis met een buis die naar beneden loop aan de achterkant en een aan de voorkant hier zitten dan weer aftakkingen op voor de convectoren)
Ook moeten er een aantal decentrale WTW units komen om de ventilatie op orde te brengen.
Er is binnen beperkte ruimte in de huidige CV ruimt een normaal binnendeel (op de plek van de huidige CV Ketel ) en een 200Liter vat zouden moeten passen.
Als liggende vaten bestaan zou er mogelijk tegen de achterwand zelf een groter liggend vat geplaatst kunnen worden. ( Zie foto’s)
De buitenunit zouden wij graag zo geplaatst zien dat de buren er geen overlast van hebben.
B.v. op het dak of op de muur tussen de kamers aan de achterkant. ( Zie foto’s).
Of in de tuin met een extra geluidsdempende kap.
De woning is volledig voorzien van Jaga Tempo LTV convectoren met zelfbouw DBE units erop.
Netto vermogen convectoren zonder DBE volgens Jaga (35C) tabel totaal 3,7 KW
In 2021 is er 508m3 gas verbruikt en in 2022 339.
Voor SWW was dit in 2021 180m3 en in 2022 op 160m3.
De rest is gebruikt voor de verwarming.
De woning wordt de hele dag op 19 tot 20 graden gehouden en in de nacht is er een nacht verlaging van 18 graden. ( Indien het beter is voor het rendement van deze oplossing kan de nacht verlaging vervallen in de nieuw oplossing ).
Een vat van 200 liter voor SWW zou genoeg moeten zijn en zou moeten passen in de CV ruimte.
De complete bedachte oplossing hadden we graag geïnstalleerd.
De woning heeft een woon oppervlakte van 130 m2 en inhoud van 425 m3 en is gebouwd in 1969.
De woning is 6,2 meter breed.
De woning heeft een elektrische aansluiting van: 3x25A
De woning had oorspronkelijk energie label C en is verder na geïsoleerd.
Alle ramen zijn voorzien van HR++ glas met bijbehorende kozijnen. ( U 1,1)
Het dak is aan de binnenzijde geïsoleerd met PIR platen van 105mm dik (RD 4,55 ).
De spouw van 5 cm is geïsoleerd met Thermo parels ( RD 1,82).
De muren zijn waar mogelijk ook nog extra geïsoleerd m.b.v. een voorzet wand met PIR platen van 105mm dik (RD 4,55).
De vloer van de begane grond is geïsoleerd met IsoPremium (RC 3,76).
Daarnaast is de geventileerde kruipruimte voor zien van een klimaat folie op de bodem.
Er liggen op de woning 15 panelen van 400Wp dus een totaal Wp vermogen van 6000Wp.
Op de garage komen nog 5 panelen van 275Wp dus een totaal Wp vermogen van 1375Wp.
Totaal wordt dus het vermogen van de geplaatste zonnepanelen 7375Wp.
Uit het elektriciteit net hebben we in 2022 2400KwH gebruikt.
Toen lager er 10 panelen van 275Wp op het woningdak. (5 van deze panelen komen dus op de garage)
De woning wordt op dit moment verwarmd met een Atag i36ECZ ketel in de lage temperatuur verwarmings modus. ( 35 graden)
Overal zijn “JAGA Tempo” LTV-convectoren geplaatst (Met zelfbouw DBE units erop die bij 22 graden aan gaan).
Deze worden va water met maximaal 35 graden voorzien op het moment dat de CV Ketel aangaat.
Het buizen systeem is nog een oud dikwandig buizen systeem dat lastig te vervangen is vanwege dat het gedeeltelijk in wanden/voorzet wanden is weg gewerkt.
Dit dikwandige buizen systeem bestaat uit een dikke hoofdleiding die vanaf de CV ketel naar de achterwand gaat waar een aftakking zit waar vanuit er een buis naar beneden gaat. Daarna gaat de buis verder tot deze aankomt op de plek aan de voorkant waar deze naar beneden gaat.
Op de buizen die naar beneden lopen zitten dan weer aftakkingen op voor de convectoren).
De warm water temperatuur staat ingesteld op 62 graden.
Ook is er een split Airco met een buitendeel van 5kW en een binnendeel van 3kW voor de Leefruimte en een binnendeel van 2kw geplaatst boven de overloop op de zolder. (Deze wordt alleen in de zomer gebruikt om te koelen en als het iets kouder wordt om bij te verwarmen.
Deze wordt niet gebruikt als vervanging voor de CV omdat de warmte door de twee binnen units gegenereerd wordt niet op alle plekken kan komen waar verwarming gewenst is.
Er wordt op inductie gekookt.
Op dit moment is er een mechanische afzuiging op de toilet/zolderkamer en de werkkamer en slaapkamer middels een ORCON MVS 15 CO2B.
De badkamer is voorzien van een badkamer ventilator die via een eigen leiding de vochtige lucht naar buiten afvoert. In deze leiding is een terugslagklep geplaatst.
De woonkamer en de hobbyruimte willen we voorzien van een decentrale WTW Ventilatie.
De keuken heeft een afzuigkap met terugslagklep zodat er bijna geen warmte verloren gaat als deze niet aan staat.
De CV installatie is nog niet volledig waterzijdig ingeregeld echter zijn er wel voor instelbare radiator kranen en voetventielen bij de convectors geplaatst.
De woning is als volgt ingedeeld :
Begane grond:
De begane grond bestaat uit een hal/toilet/berging en een woon/eetkamer met open doorgang naar de keuken.
Op de 1e etage bevinden zich naast de overloop 4 slaapkamers en een badkamer.
Op de 2e etage bevindt zich naast de overloop een extra slaapkamer en twee bergruimtes.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/r6DRo6jwCaNWKUOa8HkA6dgg.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/udIjkBDa5URddyY8rFylmdzY.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/eJMIqKWIM60ST7pl64N4if53.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/e3hPGgArAMzeYBVhQhaTGOpK.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/s5fQpcQ94V0vp2hhuceM3lxE.jpg?f=user_large)
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/18XSfOqkyczQ77Djkw0i2FAf.jpg?f=user_large)
:fill(white):strip_exif()/f/image/Wp6TpymOntLCzBhI4Q5F2OP2.png?f=user_large)
[ Voor 65% gewijzigd door RVerheijden op 16-05-2023 07:53 ]
