Meterkast geschikt voor 3-fase + PV?

[Rampi]

Beste Allen,

Bij deze vraag ik jullie expertise, is deze groepenkast correct voor geïnstalleerd voor om over te gaan van 1 fase naar 3 fase en voor zonnepanelen.

Betreft 14 zonnepanelen met optimers (5600 Wp op jaarbasis) maar i.v.m. schuine dak is opbrengst 92.2% dat 5163 kWh opbrengt. Omvormer is SolarEdge SE 5K 3-fase (geschikt voor 4000- 6750 Wp)



zijn de aardlekautomaten, ook voor de zonnepanelen, de juiste aardlekbeveiliging ivm type A,B en C
Hoor graag van jullie

mvg

Eigen vraag = eigen topic => afgesplitst

[ Voor 3% gewijzigd door Septillion op 24-04-2023 21:11 ]

[paQ]

Als je er dan een 3 fase Aardlek automaat in zet geen probleem toch?
https://www.elektramat.nl...-20a-b-kar-300ma-afm420g/

[ Voor 38% gewijzigd door paQ op 24-04-2023 21:09 ]

[Rampi]

Voor de goede orde

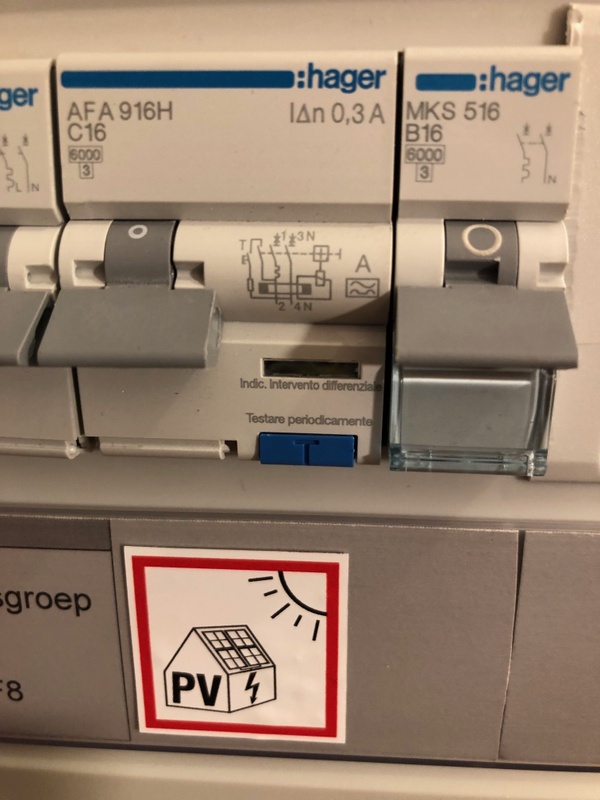

zie foto

[Septillion]

Wat zit er nu achter die PV groep dan?

En waarvoor is de ongelabelde groep naast de PV? En op welke aardlekschakelaar zit deze?

Voor naar 3-fase (in ieder geval) => 2x 3-fase alamat plaatsen. Eén voor de PV en één voor de kookplaat Verder even goed naar de faseverdeling kijken.

Voor je SolarEdge installatie zou ik nog even aankloppen in Het grote SolarEdge topic.

[ Voor 19% gewijzigd door Septillion op 24-04-2023 21:17 ]

[Rampi]

Deze foto's zijn van de toekomstige groepenkast dat nog geplaats moet worden. ik zal ook morgen ff foto's van de binnenkant maken om de bekabeling beter te kunnen zien.

[Ronald]

Gaan die 14 op hetzelfde dak? Is er veel boom schaduw? Sowieso s500b optimizers anders ongeldig ontwerp en kans op grote opbrengst problemen als het niet op zelfde dak ligt

[Xander]

Nee, dit is niet goed voor een 3-fasen omvormer. Daar heb je natuurlijk een 3-fasen groep voor nodig.

paQ schreef op maandag 24 april 2023 @ 21:08:
Als je er dan een 3 fase Aardlek automaat in zet geen probleem toch?
https://www.elektramat.nl...-20a-b-kar-300ma-afm420g/

Maar waarom een 20A automaat voor een omvormer met een maximale uitgangsstroom van 8A? Gewoon de standaard 16A is prima.

https://www.elektramat.nl...-16a-b-kar-300ma-afm416g/

Rampi schreef op maandag 24 april 2023 @ 21:02:
zijn de aardlekautomaten, ook voor de zonnepanelen, de juiste aardlekbeveiliging ivm type A,B en C

Type C aardlekbeveiliging bestaat niet.

SolarEdge mag achter type A: https://knowledge-center....e_ground_fault_rcd_nl.pdf

Waar lokale normen dit vereisten, beveelt SolarEdge het gebruik van een type-A
aardlekschakelaar aan en een aardlekschakelaar met een waarde van 100 mA of 300 mA afhankelijk van het type omvormer

Dus type A is voor deze omvormer gewoon prima.

Rampi schreef op maandag 24 april 2023 @ 21:29:
Deze foto's zijn van de toekomstige groepenkast dat nog geplaats moet worden.

Het buisinvoerstuk heb je er ook nog bij?

[Rampi]

@Ronald het betreft inderdaad 14 optimizers van SolarEdge S500B, zie foto voor opstelling

[Rampi]

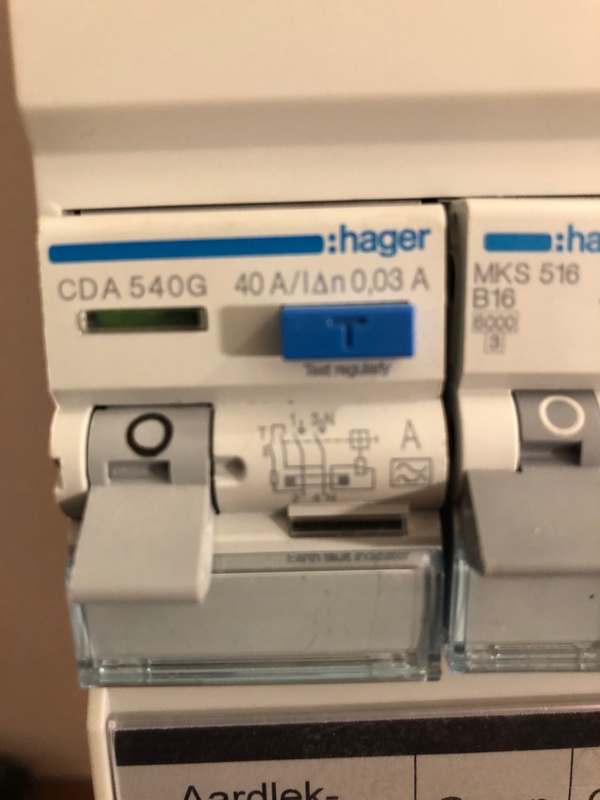

@Xander begrijp ik goed dat de onderstaande foto, ok is voor de PV groep aansluiting, zie foto

[Xander]

Rampi schreef op maandag 24 april 2023 @ 22:01:
@Xander begrijp ik goed dat de onderstaande foto, ok is voor de PV groep aansluiting, zie foto

[Afbeelding]

Nee je begrijpt het blijkbaar niet goed.

Xander schreef op maandag 24 april 2023 @ 21:38:
Nee, dit is niet goed voor een 3-fasen omvormer. Daar heb je natuurlijk een 3-fasen groep voor nodig.

[...]

https://www.elektramat.nl...-16a-b-kar-300ma-afm416g/

Vergeet ook de terechte opmerking van @Septillion niet dat je de kookplaat in een 3-fasen installatie ook beter op een 3-fasen groep zou aansluiten, je hebt dus 2 van dergelijke automaten nodig.

[ Voor 11% gewijzigd door Xander op 24-04-2023 22:07 ]

[Ronald]

Rampi schreef op maandag 24 april 2023 @ 21:59:
@Ronald het betreft inderdaad 14 optimizers van SolarEdge S500B, zie foto voor opstelling

[Afbeelding]

En opstelling waarbij solaredge heel weinig tot geen opbrengst voordeel biedt. Biedt deze installateur niet een string omvormer aan?

[Rampi]

@Ronald ons is verteld dat de optimizers individueel werken mocht er een uitvallen door omstandigheden.
kan ik de installateur met jou wijsheid confronteren ?

[teacher]

Als alle panelen hetzelfde liggen zonder rare schaduwen en geen belang hebt bij uitlezen op paneelniveau, temperatuur +vlamboogbeveiliging dan is solaredge een wat dure oplossing.

Verder is het hier enorm belangrijk welke optimizers gebruikt worden.
Als de installateur terugkomt met s440 of s500 kan je het beste stoppen met dit bedrijf.
Komt hij terug met s500b, dan heeft hij het begrepen.

[Rampi]

@teacher sorry, het betreft inderdaad S500B.
Is dit wel nodig dan, volgens @Ronald zou dit bijna geen toegevoegde waarde hebben gezien de opstelling van de zonnepanelen. zie eerdere foto van dak opstelling die ik heb gepost, geen enkel belemmeringen ivm bomen en schaduwen.

Oja zie link https://volt-shop.nl/prod...1n0gegEAAYASAAEgL2mPD_BwE

Bij de beschrijving geven ze aan dat een van de kenmerken van de omvormer is;
zonder de optimizers zou de omvormer SolaeEdge SE5K niet werken.

[teacher]

@Rampi wat is precies je vraag?

Lees anders even de startpost van Het grote SolarEdge topic door, dat helpt om solaredge systemen beter te begrijpen.

[Ronald]

@Rampi solaredge is een systeem. Optimizers én omvormer

Heel mooi systeem, maar het kost veel meer.
De opbrengst op jouw dak zal niet noemenswaardig verschillen als je en voordeliger string systeem laat leggen, met GoodWe, Growatt of SMA omvormer (er zijn er meer)

Micro omvormers is nog duurder en zal zelfs een fractie minder opbrengst geven.

[Ricko1]

Is de kast 2e hands? Zo ja, waarom is die verwijderd? Een foto van de binnenkant met de staat van de bedrading is handig

Rampi schreef op maandag 24 april 2023 @ 21:02:
Bij deze vraag ik jullie expertise, is deze groepenkast correct voor geïnstalleerd voor om over te gaan van 1 fase naar 3 fase en voor zonnepanelen.

Er is nog geen 3 fase aansluiting in de woning? Dan wordt het een wachttijd van maanden voor de netbeheerder dit kan aanpassen.

De kast heeft een 3 fasen hoofdschakelaar en voldoende vrije ruimte voor een 3 fase automaat. Er zijn 3 aardlekschakelaars dus de groepen kunnen mooi verdeeld worden over de fases. Die kookgroep eruit, een beetje schuiven en je kan daar ook een 3 fase groep inzetten.

Die 3 fase omvormer werkt niet op 1 fase. Met de wachttijd voor de aanpassing betekend dat helaas dat je de grootste opbrengst in juni/juli sowieso mist.
