hallo allemaal,

Ik ben aan het orienteren voor een paar horren voor bij mij thuis. Het enige lastige is dat ik inzet horren wil installeren aangezien het een huur woning is en de ramen naar binnen open draaien.

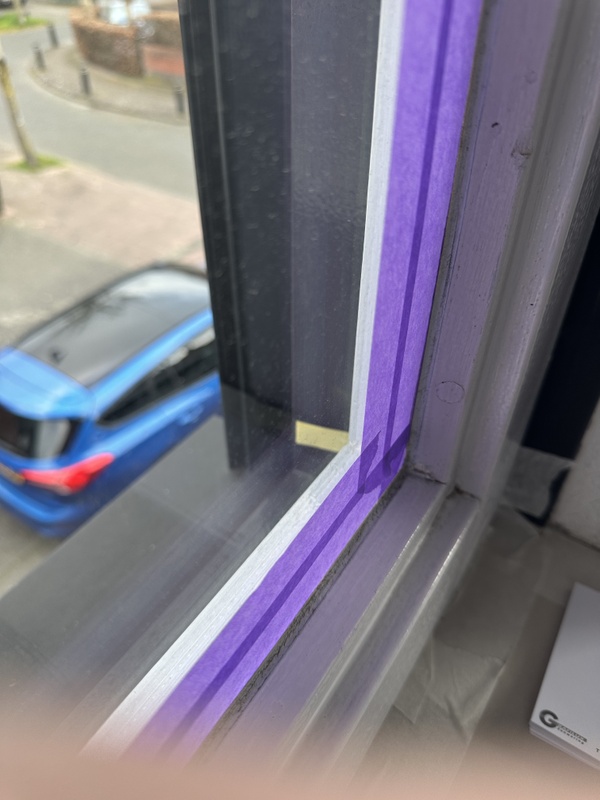

Het raam en het kozijn zien er als volgt uit in het pijnpunt:
Afbeeldingslocatie: https://tweakers.net/i/W00pEZzKGZ9qodbfbLdN8LvjKU4=/x800/filters:strip_exif()/f/image/u63yTCAzWa4a19Wt1DuaCxc6.png?f=fotoalbum_large

De inzethorren die ik gezien heb zijn de bruynzeel s500:
https://bruynzeelhomeprod...zethor-draaikiepraam.html

Alleen is er dus 1 probleem; dat aluminium profiel in het kozijn zit in de weg. Als ik de installatie video bekijk dan zie ik dat alles op hetzelfde niveau zit:

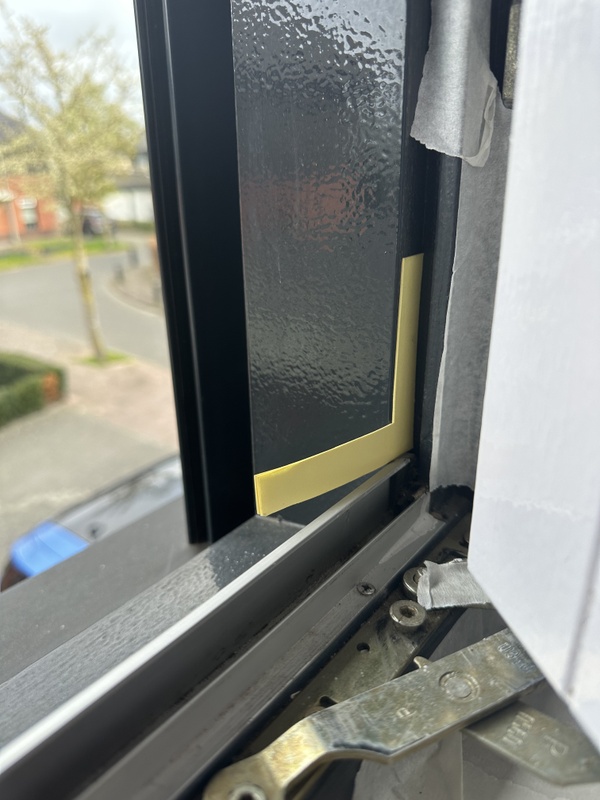

Afbeeldingslocatie: https://tweakers.net/i/3UaMut-B_M8GpigYJxkF0fk3mP0=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/hS2eLfG6spMQJwE2I6Fu7Fyz.png?f=user_large

De kant waar we tegen aan kijken zit aan de binnenkant dus je schuift hem als het ware tegen het kozijn aan. Alleen voorzie ik problemen als ik dat hoe stuk in de zijkant zet, zie blauw aangemerkt:
Afbeeldingslocatie: https://tweakers.net/i/v3N8sVjCpJ2QfzEz6PYC7oq6Nzc=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/cv08LYChYextMdxE8c84jpna.png?f=user_large

Hebben jullie tips hoe ik dit zo makkelijk mogelijk op kan lossen?

Thanks

Acties:
  • +1 Henk 'm!

  • the___butcher
  • Registratie: Juli 2003
  • Laatst online: 10-06 22:38
Ik heb een vergelijkbaar kozijn met alu strip en ook inzethorren. De onderkant van de hor komt niet tegen de strip aan, maar rust er bovenop. De hor is dus iets minder hoog dan je zou verwachten, en komt alleen aan de zijkanten en de bovenkant om het kozijn heen. Aan de onderkant staat hij strak op de strip.
Kozijn wat ik heb is wel geen zelfbouw en heeft aan de bovenkant klemmen waarmee hij vastzit.

Acties:
  • +1 Henk 'm!

  • The Eagle
  • Registratie: Januari 2002
  • Laatst online: 13:23

The Eagle

I wear my sunglasses at night

De hor die je linkt moet je aan de buitenkant monteren voor naar binnen draaiende ramen. Da's niet handig. Eigenlijk wil je een inzethor / klemhor gebruiken. Zet je in de dag, komt fysiek aan de onderkant deels OP die alu strip te zitten, en valt verder aan de zijkanten tegen de dag van je kozijn aan. Maar draai / klemmetjes houden hem tegen de dag aan (daar waar nu je lange verticale lijntje zit).
Her en der prima te krijgen. Voor een standaard raam moet je op ca 100 euro rekenen (op maat gemaakt).

Nu niet thuis, anders had ik even een foto voor je gemaakt :)

Al is het nieuws nog zo slecht, het wordt leuker als je het op zijn Brabants zegt :)


Acties:
  • 0 Henk 'm!

  • BarendBotje
  • Registratie: December 2019
  • Niet online
@the___butcher @The Eagle Is het wellicht mogelijk om later vandaag wat fotos te maken? Ik begrijp dat het dan inderdaad mogelijk is om de onderste rand van de inzet hor op het aluminium profiel te laten steunen, wellicht heeft het dan minder steun dan wanneer deze erachter valt, maar iets is beter dan niets.

De installatie tutorial laat het wel overal overheen vallen: https://www.youtube.com/watch?v=4JsvTCHNKOM

Toevallig zijn ze nu in de aanbieding bij iBood, zodoende dat ik het daar wellicht wel wil kopen en zelf op maat maken @The Eagle zie hier: https://www.ibood.com/off...zethor-85-x-115-cm/809454

Acties:
  • +1 Henk 'm!

  • uzuri
  • Registratie: December 2002
  • Laatst online: 10-06 16:29
Ik heb uitstekende ervaringen met de inzethorren van Horrentotaal voor dit soort kozijnen, misschien het overwegen waard.

Acties:
  • +1 Henk 'm!

  • The Eagle
  • Registratie: Januari 2002
  • Laatst online: 13:23

The Eagle

I wear my sunglasses at night

Zoals ik al zei: die monteer je aan de buitenkant op het kozijn. Daarbij zou ik ze nooit bij ibood bestellen. Even duur als in de winkel en retouren of service doen ze nogal eens moeilijk over.

Al is het nieuws nog zo slecht, het wordt leuker als je het op zijn Brabants zegt :)


Acties:
  • 0 Henk 'm!

  • BarendBotje
  • Registratie: December 2019
  • Niet online
uzuri schreef op vrijdag 14 april 2023 @ 14:27:
Ik heb uitstekende ervaringen met de inzethorren van Horrentotaal voor dit soort kozijnen, misschien het overwegen waard.
Vind het wel duur 100 euro per stuk, zodoende dat ik de zelf opmaatmaak horren overweeg.

Acties:
  • 0 Henk 'm!

  • BarendBotje
  • Registratie: December 2019
  • Niet online
The Eagle schreef op vrijdag 14 april 2023 @ 14:29:
Zoals ik al zei: die monteer je aan de buitenkant op het kozijn. Daarbij zou ik ze nooit bij ibood bestellen. Even duur als in de winkel en retouren of service doen ze nogal eens moeilijk over.
Ik snap dan denk ik niet wat je aan de buitenkant monteert, je hebt een blokje waarmee je de onderkant borgt, maar aan de bovenkant klem je hem dus aan de buitenkant monteer je helemaal niks op het kozijn, of bedoel je dat klemmen aan de buitenkant al monteren op het kozijn is?

60 euro bij ibood vs 70 in de winkel (uitverkocht) en 75 online. Dus ja ik snap dat je zegt koop het bij de winkel, maargoed dit zou makkelijk bespaard zijn als ze sowieso zouden passen :)

Acties:
  • +1 Henk 'm!

  • HyperTrophy
  • Registratie: December 2000
  • Niet online
zelfde issue hier thuis gehad, zelfde type hor gekocht ( gamma ) en niet in de dag van waar die strip zit geplaatst maar aan de buitenzijde van het kozijn. En heb magneetklikkers in de stijlen geschroefd om de horren op zn plek te houden.

het probleem wat wij overigens hadden, is dat we in de draaikiep ramen ook nog ventilatieroosters hebben zitten, die 3 centimeter uitsteken ten opzichte van het raamkozijn, vandaar dat de hor niet in de dag van waar de strip zit paste.

[ Voor 33% gewijzigd door HyperTrophy op 14-04-2023 14:46 ]


Acties:
  • 0 Henk 'm!

  • BarendBotje
  • Registratie: December 2019
  • Niet online
@The Eagle Ik snap nu pas wat je zei, wist niet wat een dag was _O-

Anyway, dit is hoe het eruit ziet:
Afbeeldingslocatie: https://tweakers.net/i/AetoDKXPTRZl_dRhMrkEFkFsyQk=/x800/filters:strip_icc():strip_exif()/f/image/x4tVdUK5P8TNxbglGMBapvZX.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/_zbR0T6fM41bqy_orAP39mj6uUs=/x800/filters:strip_icc():strip_exif()/f/image/sqaGK4cSe7JZjBqRiNUxfnQS.jpg?f=fotoalbum_large

Onderkant dus geen vlakke dag of kozijn

Acties:
  • 0 Henk 'm!

  • BarendBotje
  • Registratie: December 2019
  • Niet online
HyperTrophy schreef op vrijdag 14 april 2023 @ 14:43:
zelfde issue hier thuis gehad, zelfde type hor gekocht ( gamma ) en niet in de dag van waar die strip zit geplaatst maar aan de buitenzijde van het kozijn. En heb magneetklikkers in de stijlen geschroefd om de horren op zn plek te houden.

het probleem wat wij overigens hadden, is dat we in de draaikiep ramen ook nog ventilatieroosters hebben zitten, die 3 centimeter uitsteken ten opzichte van het raamkozijn, vandaar dat de hor niet in de dag van waar de strip zit paste.
Ik mag niks permanent aan de kozijnen doen omdat ik het huur. Dus mij leek deze inzet hor de makkelijkste en goedkoopste oplossing

Acties:
  • +1 Henk 'm!

  • meenkdrie
  • Registratie: Januari 2015
  • Laatst online: 14:00
BarendBotje schreef op vrijdag 14 april 2023 @ 14:48:
@The Eagle Ik snap nu pas wat je zei, wist niet wat een dag was _O-

Anyway, dit is hoe het eruit ziet:
[Afbeelding]

[Afbeelding]

Onderkant dus geen vlakke dag of kozijn
horrentotaal heb ik ze weg, 50 per stuk ofzo. Mijn hor staat gewoon op die alu strip, kan je er zelfs wat achter drukken als je wilt. Daar kan je zelf niet tegen prutsen ;)

Acties:
  • 0 Henk 'm!

  • BarendBotje
  • Registratie: December 2019
  • Niet online
meenkdrie schreef op vrijdag 14 april 2023 @ 15:48:
[...]

horrentotaal heb ik ze weg, 50 per stuk ofzo. Mijn hor staat gewoon op die alu strip, kan je er zelfs wat achter drukken als je wilt. Daar kan je zelf niet tegen prutsen ;)
Ja, als ik nu mijn maten invul kosten ze 96 euro per stuk voor de meest simpele. Heb er 4 nodig, dus dan ga ik lievre zelf wat klussen op een zondag, vind bijna 392 euro wel veel geld voor iets dat niet herbruikbaar is(als het nou een koop woning was dan had ik er anders over gedacht). Dan liever 240 door het via ibood te bestellen, die 150 euro is toch snel weer verdiend..

Acties:
  • +2 Henk 'm!

  • Toke_gt
  • Registratie: Juni 2021
  • Laatst online: 08:24
Ik heb net inzethorren gekocht met pollengaas, op maat gemaakt. Sluit perfect aan op raam en aluminium rand zoals bij jou. Als je ze zelf maakt (heb ik eerder voor ramen dakkapel gedaan): het is lastig het gaas er strak in te krijgen (hoe groter de hor hoe moeilijker) en om het frame precies op maat te maken. Dus kan zeker zelf, maar werk secuur en neem de tijd.

Acties:
  • +1 Henk 'm!

  • uzuri
  • Registratie: December 2002
  • Laatst online: 10-06 16:29
BarendBotje schreef op vrijdag 14 april 2023 @ 15:57:
[...]


Ja, als ik nu mijn maten invul kosten ze 96 euro per stuk voor de meest simpele. Heb er 4 nodig, dus dan ga ik lievre zelf wat klussen op een zondag, vind bijna 392 euro wel veel geld voor iets dat niet herbruikbaar is(als het nou een koop woning was dan had ik er anders over gedacht). Dan liever 240 door het via ibood te bestellen, die 150 euro is toch snel weer verdiend..
Misschien wil de volgende huurder of een buurman ze tzt wel overnemen ;-)

Acties:
  • 0 Henk 'm!

  • Draakje5
  • Registratie: November 2011
  • Laatst online: 13:50
Wij hebben dezelfde ramen en heb bij horren.com horren besteld. Prima service. Op maat. De bedoeling is dat je ze tussen de strip en kozijn zet. Evt met een soort kneedgum tussen de strip stoppen als deze wegschuift.
Members only:
Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Acties:
  • 0 Henk 'm!

  • Speedmaster
  • Registratie: Juli 2005
  • Laatst online: 12:28

Speedmaster

Make my day...

Ik heb deze gekocht: https://www.hornbach.nl/p...ciet-130x150-cm/10212518/

Zelf langere veren gemaakt omdat de standaard veer te kort was, gewoon staaldraad nemen en een beetje huisvlijt.
Heb nu 2 inzet horen die in het voorjaar aan de buitenzijde van het kozijn wordt geplaatst en met de veren vastklemt in het kozijn

Acties:
  • 0 Henk 'm!

  • Ingelogd
  • Registratie: April 2010
  • Laatst online: 10-06 08:53
Aluminium strip heb ik ook in het raam zitten, daar heb ik de hor op geplaatst.
Als je een beetje handig bent heb je er zelf zo een gemaakt, bij de bouwmarkt aluminium horprofielen, hoekverbindingen, gaas en inrolpees. Paar instructie filmpjes kijken en je bent er helemaal klaar voor :7 .

Members only:
Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Acties:
  • 0 Henk 'm!

  • BarendBotje
  • Registratie: December 2019
  • Niet online
Hoi allen,

Nog verder gezocht, maar een inzet hor lijkt geen optie. Het lijkt dat mijn raam een verdikte vleugel heeft en dan is zo een inzet hor simpelweg geen optie
Hier een foto van een geïmiteerd stuk profiel wat op de strip staat:
Afbeeldingslocatie: https://tweakers.net/i/FjlnJozjFve9--D4mic-SE1tmT8=/x800/filters:strip_icc():strip_exif()/f/image/FVNTdxZ7F94030GfKdnpU3A5.jpg?f=fotoalbum_large

Hier zie je dat het stuk dat op de aluminium strip staat zeg maar weggeduwd wordt door de verdikte vleugel van het raam:
Afbeeldingslocatie: https://tweakers.net/i/cibhXL8tC9BBqzCj8hRY-llAqD8=/x800/filters:strip_icc():strip_exif()/f/image/Bxr9gzOhtF25DBApRnZZyyoO.jpg?f=fotoalbum_large

Met als gevolg dat hij als het ware naar voren gevouwen wordt:
Afbeeldingslocatie: https://tweakers.net/i/F3uJxTyAk_VWgUZKPuKk7Xb8-fI=/x800/filters:strip_icc():strip_exif()/f/image/m4QUBzMR7QeOratkhDXtC9hp.jpg?f=fotoalbum_large

Enige optie lijkt een klem hor… 😰 mochten jullie nog andere ideeën hebben hoor ik het graag!

Acties:
  • +1 Henk 'm!

  • Felyrion
  • Registratie: November 2001
  • Laatst online: 13:22

Felyrion

goodgoan!

Volgens mij heb ik dezelfde soort ramen op de bovenverdieping.

Er zijn horren die hier prima voor werken, heb ze zelf ook (destijds zelfmaak pakketjes van Lidl geloof ik, eenvoudig maar prima).

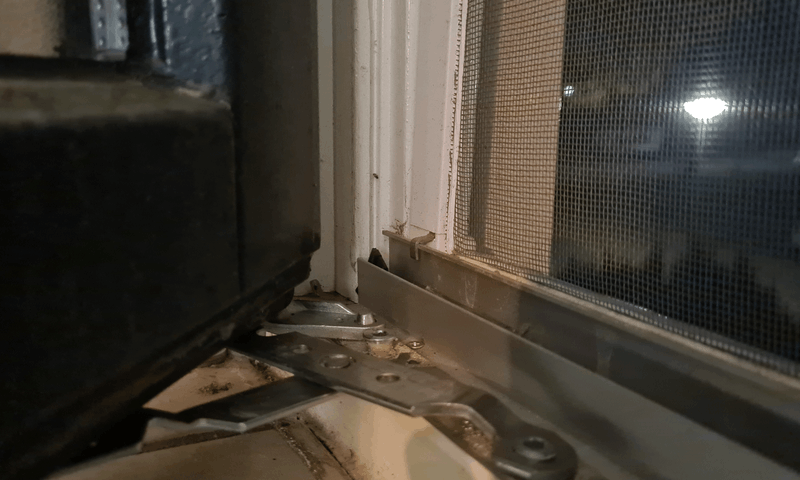

Die wat ik heb hebben aan de onderkant kleine haakjes die over de alu strip haken, maar in feite aan de buitenkant hangen. Dan past het raam er nog prima binnen. Aan de bovenkant heb ik zelf haakjes gemaakt die iets meer ruimte geven (oude PCI slot blanks voor gebruikt).

Afbeeldingslocatie: https://tweakers.net/i/7jTY3N8atDz1-LAnWeFo7bz9Jvg=/800x/filters:strip_exif()/f/image/5OA7v39flZ9cFaPViGP1QKJW.png?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/D__UQk932cCiL-lzibHGfWOfSVE=/800x/filters:strip_exif()/f/image/AEQ6d3tOkCM7iOo7mGGFzIUt.png?f=fotoalbum_large

Blijft de vraag over hoe ver je raam feitelijk uitsteekt, maar afgaande op de foto's is dat niet heel anders.

sleep: a completely inadequate substitute for caffeine


Acties:
  • 0 Henk 'm!

  • The Eagle
  • Registratie: Januari 2002
  • Laatst online: 13:23

The Eagle

I wear my sunglasses at night

Afbeeldingslocatie: https://tweakers.net/i/DaYOD7ew-xFg4LDCGPzwEs6X57s=/x800/filters:strip_icc():strip_exif()/f/image/boFEn1rfGJIs7Pd1Kq7c2zvF.jpg?f=fotoalbum_large

Afbeeldingslocatie: https://tweakers.net/i/N7U6be4MW1wwjNY3k_VhxtI-lT8=/x800/filters:strip_icc():strip_exif()/f/image/p3C22G56N1JUkpQaoHVSNcur.jpg?f=fotoalbum_large

Hier ook een dergelijke constructie. Qua metalen beugels kun je natuurlijk zoals mijn voorganger variëren. Blijft hier zomer en winter zitten :)

Qua aanschaf: was hier geloof ik 80 per hor ofzo, op maat gemaakt. Maar zijn standaard ramen / maten, dus kan evt ook naar een ander huis.
Daarbij heel veel plezier van. Een evt volgende bewoner zal ze vast over willen nemen. En anders schrijf je ze over lange tijd af. Paar euro per maand kun je niet moeilijk over doen imho :)

Al is het nieuws nog zo slecht, het wordt leuker als je het op zijn Brabants zegt :)


Acties:
  • 0 Henk 'm!

  • Dirk0s
  • Registratie: Mei 2004
  • Laatst online: 09:27
Even een kick op dit topic.

Hoe heb je dit uiteindelijk opgelost? Ik zit nu met hetzelfde probleem. Mij lijkt dat als het op de strip rust dat het raam niet meer dicht kan.

Zodra het raam dicht zit en ik kijk naar de strip + hout dan zit dit in 1 rechte lijn en lijkt er geen ruimte voor een hor die kan steunen op dit alu strip.

Acties:
  • +1 Henk 'm!

  • BarendBotje
  • Registratie: December 2019
  • Niet online
Dirk0s schreef op dinsdag 30 juli 2024 @ 12:28:
Even een kick op dit topic.

Hoe heb je dit uiteindelijk opgelost? Ik zit nu met hetzelfde probleem. Mij lijkt dat als het op de strip rust dat het raam niet meer dicht kan.

Zodra het raam dicht zit en ik kijk naar de strip + hout dan zit dit in 1 rechte lijn en lijkt er geen ruimte voor een hor die kan steunen op dit alu strip.
Ik heb hem zeer kundig geklemd tussen het kozijn boven en met de veerstiften iets gefabriceerd dat ik hem in het kozijn vast kan zetten (klein gaatje geboord). Zal je vanavond voorzien met wat fotos, ben er best trots op! :)

Acties:
  • 0 Henk 'm!

  • Dirk0s
  • Registratie: Mei 2004
  • Laatst online: 09:27

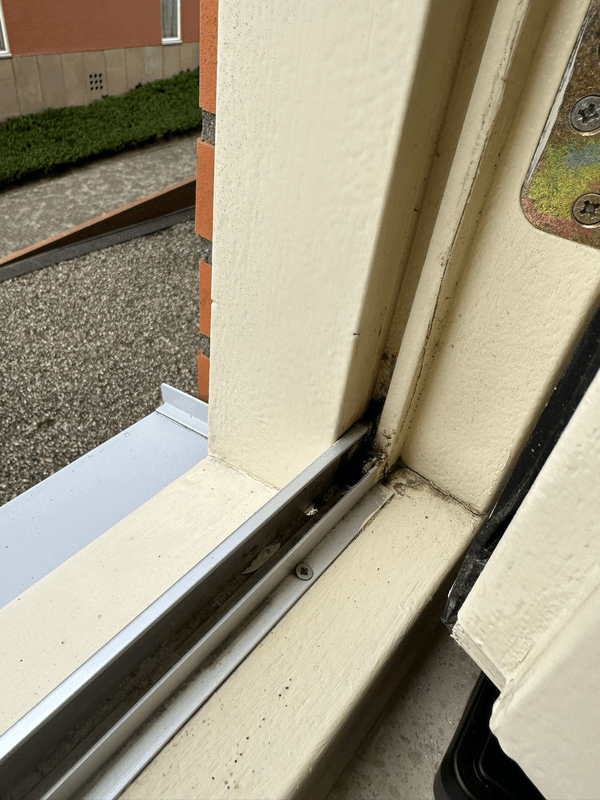

Afbeeldingslocatie: https://tweakers.net/i/Edn6lZYJ4saI6_qRAifMSrRwjAU=/x800/filters:strip_icc():strip_exif()/f/image/U4Ui8OGewGGQk6dXXo25Mssv.jpg?f=fotoalbum_large

Dit is hoe het bij mij eruit ziet als het raam dicht is. In mijn ogen kan er nu nooit meer iets steunen op die aluminium strip

Acties:
  • +1 Henk 'm!

  • Rostvertol-Mil
  • Registratie: Januari 2002
  • Laatst online: 12:25
Unilux verkoopt inklemhorren, speciaal voor dit soort draai-kiepramen.
https://www.unilux.nl/product/inklemhor-ikh/
Zie ook de meetinstructie onder met daarin de alu strip.
Unilux zit wel in het luxere segment. (Lees duur:))

dot.blaat


Acties:
  • 0 Henk 'm!

  • BarendBotje
  • Registratie: December 2019
  • Niet online
Dirk0s schreef op dinsdag 30 juli 2024 @ 17:50:
[Afbeelding]

Dit is hoe het bij mij eruit ziet als het raam dicht is. In mijn ogen kan er nu nooit meer iets steunen op die aluminium strip
Ah shit vergeten foto’s te maken, later vandaag dan.. 😅

Mijn eisen waren: goedkoop en zelf doen.

Uiteindelijk was ik voor 20eu per raam klaar, maar het kan prima voor 100 eu per raam als je geen omkijken naar om wilt!

Acties:
  • 0 Henk 'm!

  • Dirk0s
  • Registratie: Mei 2004
  • Laatst online: 09:27
Voor mij is een eis ook wel goedkoop ;) en geen gekke werkzaamheden aan het kozijn.
Er zit speling tussen de strip en het kozijn, ik zou hem dus nog misschien een stukje tussen kunnen steken alleen weet ik niet wat er dan gaat gebeuren als je het raam dicht wil maken.

maar zoiets dus:
Afbeeldingslocatie: https://tweakers.net/i/opp_-YTOND33FvbqE_OBVEdtOsA=/full-fit-in/4000x4000/filters:no_upscale():fill(white):strip_exif()/f/image/w103AUSXx44jD29S1M7ROPbe.png?f=user_large

Acties:
  • +1 Henk 'm!

  • BarendBotje
  • Registratie: December 2019
  • Niet online
Dirk0s schreef op woensdag 31 juli 2024 @ 08:58:
Voor mij is een eis ook wel goedkoop ;) en geen gekke werkzaamheden aan het kozijn.
Er zit speling tussen de strip en het kozijn, ik zou hem dus nog misschien een stukje tussen kunnen steken alleen weet ik niet wat er dan gaat gebeuren als je het raam dicht wil maken.

maar zoiets dus:
[Afbeelding]
Die van mij hangt dus voor het raam. Zie het kozijn met de richel vanaf voor gezien al belangrijkste fixatie punt welke de hor op zijn plek houdt:

Afbeeldingslocatie: https://tweakers.net/i/ocEdfulzL_28YIogUJLk0PDHO6M=/x800/filters:strip_icc():strip_exif()/f/image/ORrRfrwV9B3JfYWoZcXUHbnB.jpg?f=fotoalbum_large

Met hor erin ziet dat er zo uit:
Afbeeldingslocatie: https://tweakers.net/i/qCyeeFewhC9Et9xC0sQJkoOEViw=/x800/filters:strip_icc():strip_exif()/f/image/Q8kydkcTH6fVq5yCcFvtC2SB.jpg?f=fotoalbum_large

Dan heb je dus alleen nog de rotatie vast te houden, dat heb ik gedaan door zijwaarts een klein gaatje te boren in het kozijn en deze in te vetten. Toen creatief en ingenieus (al zeg ik het zelf) de veerstift gebruikt, eerst gevouwen in een andere geometrie en daarna met de veer gebruikt om hem in het kozijn te kunnen klikken:

Afbeeldingslocatie: https://tweakers.net/i/eDkpdN7_sBzvtLxqn_PuWVZKzzA=/x800/filters:strip_icc():strip_exif()/f/image/zxQRmvqR9P403nXSfRaHLf3Q.jpg?f=fotoalbum_large

Werkwijze:

Gereedschap: ijzerzaag, zaagbak/mal, vijl, workmate, meetlat, stift, pen en papier

1) goed alles afmeten en hoe hij in die richel bovenin valt, dan een lange zijde van de hor maken en kijken of het een beetje past(liever te lang laten dan te kort, maar binnen 1mm moet wel lukken! Kan je afvangen met het boren van het gat (hoogte)


2) hele hor op maat maken met de juiste lengte, ik had 4 identieke ramen zodoende was de eerste evenveel werken als de volgende 3 samen!


3) genieten van de ramen open zonder muggen!
