Asymmetrische oost-west opstelling op 3-fase omvormer?

Pagina: 1
Acties:

Vraag


  • pposthoorn
  • Registratie: Januari 2005
  • Laatst online: 05-02 07:30
In het kort: Ik wil Denim 460Wp panelen op een Growatt 5kW 3-fase omvormer aansluiten, met 10 panelen op het westen en 5 panalen op het oosten, gaat dat goed?

In meer detail, dit is de beoogde opstelling:


Het gekleurde dak is pas half af, vandaar dat er nu maar 15 panelen op passen. Het idee is dat dit voor nu voldoende is maar dat we er in de toekomst nog een paar rijen bij kunnen leggen. Op de schuine daken is ongewenst ivm het aanzicht en kwaliteit dak, het kleine vlakke dak ligt in de schaduw van de bomen.

Panelen specs:
Type: Denim U M3 460 BW 120H
Vmpp: 35.08V
Impp: 13.13A
Voc: 41.63V
Isc: 14.04A

Omvormer specs:
Type: Growatt MOD 5000TL3-X
Start voltage: 200V
Nominal voltage: 580V
MPPT voltage range: 140V-1000V
Max input current per MPP: 13A
Max short circuit current per MPP: 16A

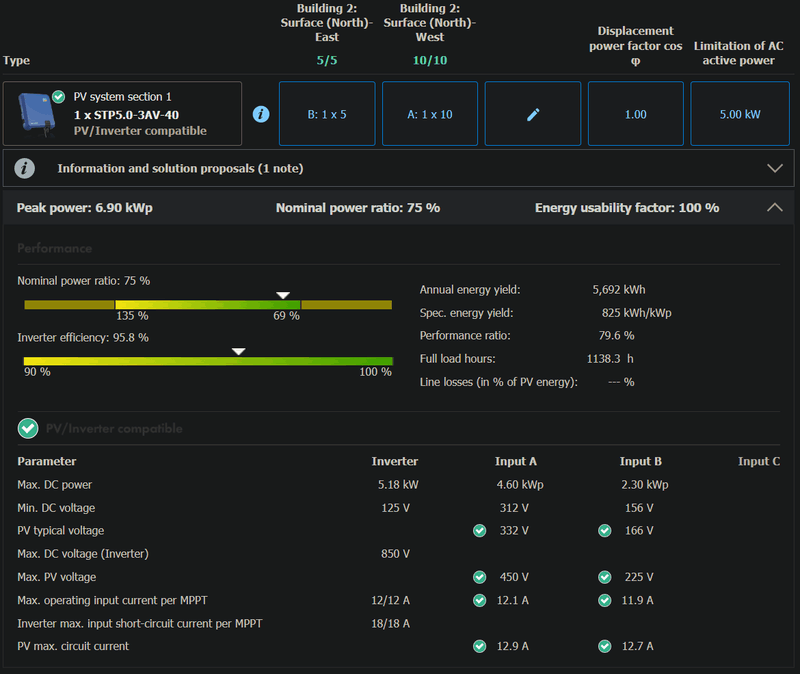

Als ik dit in Sunnydesign gooi komt hij met het volgende (panelen zelf toegevoegd want zaten er niet in):


Voor de oost lus geven ze een min. voltage van 156W en typical van 166W, de omvormer heeft een start voltage van 200V maar de MPPT begint al bij 140V. Mijn vraag is dus of dit goed gaat of dat zo de oost panelen niet of pas heel laat aan gaan.

Ik zit niet per se vast aan deze panelen en omvormer. Ik zoek naar een voordelige optie met zo veel mogelijk opbrengst (wie niet :+ ). Ik heb goede ervaringen met Growatt en deze kan ik voor 939 euro uit voorraad kopen, een alternatief dat ook leverbaar is en niet veel duurder (en wellicht beter werkt) is ook welkom, maar heb ik zelf nog niet kunnen vinden. Andere feedback is ook altijd welkom natuurlijk :)

Alle reacties


  • Proton_
  • Registratie: November 2011
  • Laatst online: 21:38

Proton_

Moderator Wonen & Mobiliteit

Team Welles

Sommige omvormers hebben maar één string nodig om de andere wakker te schudden, maar ook dan heb je zo weinig marge dat één duif de oost-string praktisch offline kan halen.
Misschien dat die SMA of 2x een 1fase omvormer beter past?

'19 Hyundai Kona EV, douchen met wtw en Auer Edel Eau, verwarming met Vaillant R290 monoblock


  • pposthoorn
  • Registratie: Januari 2005
  • Laatst online: 05-02 07:30
Bedankt voor je reactie, 2x 1 fase is ook nog wel een idee, had ik nog niet aan gedacht.

Ik vreesde al dat deze omvormer niet optimaal is. Nu zie ik dat ze tegenwoordig van Growatt ook hybride omvormers hebben en die zijn nauwelijks duurder (scheelt 100 euro). En is mooi voor als het salderen er af gaat, dan kunnen we er zo een accu aan prikken.

De Growatt MOD 5000TL3-XH heeft een iets lager start voltage:

Start voltage: 160V
Nominal voltage: 600V
MPPT voltage range: 140V-1000V
Max input current per MPP: 16A
Max short circuit current per MPP: 20A

Nog steeds hoger dan het minimum van de panelen, maar typical valt wel binnen de spec zo. Denk je dat dit wel een goede keuze is? Of moeten we toch echt in de buidel tasten voor een SMA?
