[ESPhome] Problemen verbinden DS18B20 via ESP32 met HA

[patrickvdhart]

Hi allemaal,

Nog een redelijke beginner in home Assistant op mijn RPI, maar lichten aanschakelen en meterstanden uitlezen heb ik voor melkaar 😊

Ik heb nu 5 Dallas (DS18B20) sensoren verbonden via een SEEED studio Xiao ESP32-C3 met home assistant. Dit lijkt eerst te werken maar heb aantal problemen die ik niet opgelost krijg ook niet met veel gegoogle..
De 5 temperaturen geeft hij op zich meestal keurig weer.

De WIFI verbinding valt regelmatig uit (not connected) om dan na enkele seconden meestal weer terug te keren. Ik heb daar alles wat ik kon vinden toegepast, (energy save mode uit, fixed IP etc) maar verbining blijft af en toe wegvallen.
MCU staat naast de router en geeft goed signaal aan, dat is geen probleem.
Als ik de logs via wifi aanvraag verlies ik altijd na enige tijd de wifi verbining, krijg ik alleen terug als ik device opnieuw benader via USB. Dan liijkt hij zich opnieuw op te bouwen en werkt het weer.
Andere vreemde is dat als de verbinding keurig werkt mijn router de ESP32 niet ziet. Terwijl ik hem wel kan pingen met reply, dat is toch vreemd?

Laatste punt waar ik mee worstel is feit dat als ik hem los haal van RPI USB en er voeding via USB insteek hij nooit verbind met wifi. Lijkt wel of hij niet start of z’n code is vergeten maar pas al ik hem weer aan de RPI hang via USB en de bijv een log via de USB aanvraag lijkt hij weer te starten en werkt alles weer. Zinloos als de sensoren alleen maar werken verbonden met de RPI.

Ik heb nog een heleboel vragen (zoals kan ik ook Bluetooth gebruiken om temps over te dragen), maar die zijn voor later. Ik krijg dit niet opgelost ondanks veel proberen en googlen.

Alvast dank, Patrick

Ik kan evt logs toevoegen als dat helpt of de configuratie?

[jobr]

patrickvdhart schreef op dinsdag 17 januari 2023 @ 16:00:
Als ik de logs via wifi aanvraag verlies ik altijd na enige tijd de wifi verbining, krijg ik alleen terug als ik device opnieuw benader via USB.

Dan start ie inderdaad weer opnieuw op. Druk de volgende keer maar eens op de reset knop. Dan gaat het waarschijnlijk ook weer werken.

[jobr]

patrickvdhart schreef op dinsdag 17 januari 2023 @ 16:00:
Laatste punt waar ik mee worstel is feit dat als ik hem los haal van RPI USB en er voeding via USB insteek hij nooit verbind met wifi. Lijkt wel of hij niet start of z’n code is vergeten maar pas al ik hem weer aan de RPI hang via USB en de bijv een log via de USB aanvraag lijkt hij weer te starten en werkt alles weer.

Mogelijk is die voeding niet helemaal jovel. Probeer eens een andere.
En gebruik dan ook de kabel die anders in je Pi steekt, als je dat al niet deed.

[patrickvdhart]

Dank voor je reactie - dezelfde kabel gebruikte ik al, ik zal ook eens de reset knop proberen

[Septillion]

HA zelf heeft niets voor een ESP. Dus wat draai je daarop? ESPhome? Zo ja, daar even de code van delen.

[ Voor 21% gewijzigd door Septillion op 17-01-2023 21:19 ]

[patrickvdhart]

Septillion schreef op dinsdag 17 januari 2023 @ 21:18:
HA zelf heeft niets voor een ESP. Dus wat draai je daarop? ESPhome? Zo ja, daar even de code van delen.

Ik gebruik inderdaad ESPHome. Daar heb ik de MCU gevonden en geconfigureerd via ESPHOME.

Ik zal de exacte config file morgen avond toevoegen (kan er nu niet bij, ben niet thuis), heb nu config entry file toegevoegd, misschine geeft dat al inzicht.


config_entry_esphome:

JSON:

{
  "home_assistant": {
    "installation_type": "Home Assistant OS",
    "version": "2023.1.2",
    "dev": false,
    "hassio": true,
    "virtualenv": false,
    "python_version": "3.10.7",
    "docker": true,
    "arch": "aarch64",
    "timezone": "Europe/Amsterdam",
    "os_name": "Linux",
    "os_version": "5.15.76-v8",
    "supervisor": "2022.12.1",
    "host_os": "Home Assistant OS 9.4",
    "docker_version": "20.10.19",
    "chassis": "embedded",
    "run_as_root": true
  },
  "custom_components": {},
  "integration_manifest": {
    "domain": "esphome",
    "name": "ESPHome",
    "config_flow": true,
    "documentation": "https://www.home-assistant.io/integrations/esphome",
    "requirements": [
      "aioesphomeapi==13.0.2"
    ],
    "zeroconf": [
      "_esphomelib._tcp.local."
    ],
    "dhcp": [
      {
        "registered_devices": true
      }
    ],
    "codeowners": [
      "@OttoWinter",
      "@jesserockz"
    ],
    "dependencies": [
      "bluetooth"
    ],
    "after_dependencies": [
      "zeroconf",
      "tag"
    ],
    "iot_class": "local_push",
    "integration_type": "device",
    "loggers": [
      "aioesphomeapi",
      "noiseprotocol"
    ],
    "is_built_in": true
  },
  "data": {
    "config": {
      "entry_id": "3848ed40422facc0aa9b216e20b049fc",
      "version": 1,
      "domain": "esphome",
      "title": "vvw-temps-seeed",
      "data": {
        "host": "192.168.178.107",
        "port": 6053,
        "password": "",
        "noise_psk": "**REDACTED**"
      },
      "options": {},
      "pref_disable_new_entities": false,
      "pref_disable_polling": false,
      "source": "zeroconf",
      "unique_id": "68:67:25:ee:8b:e4",
      "disabled_by": null
    },
    "storage_data": {
      "device_info": {
        "uses_password": false,
        "name": "vvw-temps-seeed",
        "mac_address": "**REDACTED**",
        "compilation_time": "Jan 17 2023, 07:56:15",
        "model": "seeed_xiao_esp32c3",
        "manufacturer": "Espressif",
        "has_deep_sleep": false,
        "esphome_version": "2022.12.3",
        "project_name": "",
        "project_version": "",
        "webserver_port": 0,
        "bluetooth_proxy_version": 0
      },
      "services": [],
      "api_version": {
        "major": 1,
        "minor": 7
      },
      "sensor": [
        {
          "object_id": "temperature_1",
          "key": 2972574237,
          "name": "Temperature 1",
          "unique_id": "dallas-5f8180811e64ff28",
          "disabled_by_default": false,
          "icon": "",
          "entity_category": 0,
          "device_class": "temperature",
          "unit_of_measurement": "\u00b0C",
          "accuracy_decimals": 1,
          "force_update": false,
          "state_class": 1,
          "last_reset_type": 0
        },
        {
          "object_id": "temperature_2",
          "key": 2972574238,
          "name": "Temperature 2",
          "unique_id": "dallas-bddd98811e64ff28",
          "disabled_by_default": false,
          "icon": "",
          "entity_category": 0,
          "device_class": "temperature",
          "unit_of_measurement": "\u00b0C",
          "accuracy_decimals": 1,
          "force_update": false,
          "state_class": 1,
          "last_reset_type": 0
        },
        {
          "object_id": "temperature_3",
          "key": 2972574239,
          "name": "Temperature 3",
          "unique_id": "dallas-c93296811e64ff28",
          "disabled_by_default": false,
          "icon": "",
          "entity_category": 0,
          "device_class": "temperature",
          "unit_of_measurement": "\u00b0C",
          "accuracy_decimals": 1,
          "force_update": false,
          "state_class": 1,
          "last_reset_type": 0
        },
        {
          "object_id": "temperature_4",
          "key": 2972574232,
          "name": "Temperature 4",
          "unique_id": "dallas-8bb483811e64ff28",
          "disabled_by_default": false,
          "icon": "",
          "entity_category": 0,
          "device_class": "temperature",
          "unit_of_measurement": "\u00b0C",
          "accuracy_decimals": 1,
          "force_update": false,
          "state_class": 1,
          "last_reset_type": 0
        },
        {
          "object_id": "temperature_5",
          "key": 2972574233,
          "name": "Temperature 5",
          "unique_id": "dallas-d45097811e64ff28",
          "disabled_by_default": false,
          "icon": "",
          "entity_category": 0,
          "device_class": "temperature",
          "unit_of_measurement": "\u00b0C",
          "accuracy_decimals": 1,
          "force_update": false,
          "state_class": 1,
          "last_reset_type": 0
        }
      ],
      "text_sensor": []
    }
  }
}

Volgende keer graag zelf code-tags toepassen

[ Voor 0% gewijzigd door Septillion op 18-01-2023 09:14 ]

[Septillion]

Waar heb je die config vandaan? Dit is geen ESPhome config voor een device, die zijn in YAML.

[patrickvdhart]

Septillion schreef op woensdag 18 januari 2023 @ 09:15:
Waar heb je die config vandaan? Dit is geen ESPhome config voor een device, die zijn in YAML.

Gelukkig dat ik aangaf nog redelijke beginner te zijn....

Dit was een vd logs die voorbij kwam die ik toevallig gesaved had, ESPHome geeft er de naam config_entry-esphome-xxxxx.json .
Ik ga eens kijken wat ik kan vinden aan echte config file. Bedankt voor je geduld, weet uit ervaring dat het af en toe frustrerend is mensen te helpen die enige basic zaken nog niet begrijpen..

[Septillion]

De config zie je gewoon als je "edit" drukt bij een device in ESPhome. En als het goed is heb je die er zelf ooit neergezet...

[patrickvdhart]

DIe had ik idd in gedachten, waar ik uiteindelijk mijn sensoren heb toegevoegd en WIFI params etc.
Dat wordt donderdag voor ik weer thuis ben om access te hebben.

Die code tags zelf toevoegen, is er ergens een korte beschrijving hoe ik dat zou moeten doen?

[Septillion]

Want je in die config (in yaml) neerzet wordt uiteindelijk gebruikt om een programma voor je ESP te brouwen en werkelijk op je ESP draait, volledig uniek voor het device en compleet onafhankelijk van HA.

En zeker, het forum kent een mooie FAQ.

[patrickvdhart]

Hier de yaml file.

YAML: vvw-temps-seeed

  {esphome:
  name: vvw-temps-seeed

esp32:
  board: seeed_xiao_esp32c3
  framework:
    type: arduino

dallas:
  pin: GPIO3

sensor:
  - platform: dallas
    address: 0x5f8180811e64ff28
    name: "Temperature 1"
    accuracy_decimals: 1

  - platform: dallas
    address: 0xbddd98811e64ff28
    name: "Temperature 2"
    accuracy_decimals: 1

  - platform: dallas
    address: 0xc93296811e64ff28
    name: "Temperature 3"
    accuracy_decimals: 1

  - platform: dallas
    address: 0x8bb483811e64ff28
    name: "Temperature 4"
    accuracy_decimals: 1

  - platform: dallas
    address: 0xd45097811e64ff28
    name: "Temperature 5"
    accuracy_decimals: 1

# Enable logging
logger:

# Enable Home Assistant API
api:
  encryption:
    key: "z4gomY8IB7033JRzK+yeXaUQUeFNmGz0fgOuoza8gOw="

ota:
  password: "Secret"

wifi:
  ssid: ZiggoBA6D68D
  password: SECRET
    # Switch off power safe mode
  power_save_mode: none
    # Set fixed IP
  manual_ip:
    static_ip: 192.168.178.21
    gateway: 192.168.178.1
    subnet: 255.255.255.0

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Vvw-Temps-Seeed Fallback Hotspot"
    password: "rUrAe35WJEBE"

captive_portal:
     }

Hoop dat de opmaak zo wat beter is . weer wat geleerd...

[ Voor 3% gewijzigd door patrickvdhart op 20-01-2023 10:37 ]

[Septillion]

Zie op zich niets geks, ik zou eens op zoek naar een andere voeding

[AUijtdehaag]

Er schijnen wat wifi problemen te zijn met C3?
https://github.com/arendst/Tasmota/discussions/15443

Je zou ook een wemos s2 mini kunnen proberen?
https://www.tinytronics.n...fi/wemos-s2-mini-esp32-s2

YAML:

substitutions:
  device: vvw-temps-seeed

## ARDUINO_USB_CDC_ON_BOOT fixes USB_CDC compilation error
esphome:
  name: ${device}
  platformio_options:
    board_build.extra_flags:
      - "-DARDUINO_USB_CDC_ON_BOOT=0"

# Flash S2: press "O" and hold, press "RST", com port changes, esp connects, flash manual in web-esphome after manual download
esp32:
  board: lolin_s2_mini
  variant: ESP32S2
  framework:
    type: arduino

wifi:
  ssid: ZiggoBA6D68D
  password: SECRET
    # Switch off power safe mode
  power_save_mode: none
    # Set fixed IP
  manual_ip:
    static_ip: 192.168.178.21
    gateway: 192.168.178.1
    subnet: 255.255.255.0

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Vvw-Temps-Seeed Fallback Hotspot"
    password: "rUrAe35WJEBE"

logger:
api:
ota:
captive_portal:
web_server:

status_led:
  pin:
    number: 15

dallas:
  pin: 3

sensor:
  - platform: dallas
    address: 0x5f8180811e64ff28
    name: "Temperature 1"
    accuracy_decimals: 1

  - platform: dallas
    address: 0xbddd98811e64ff28
    name: "Temperature 2"
    accuracy_decimals: 1

  - platform: dallas
    address: 0xc93296811e64ff28
    name: "Temperature 3"
    accuracy_decimals: 1

  - platform: dallas
    address: 0x8bb483811e64ff28
    name: "Temperature 4"
    accuracy_decimals: 1

  - platform: dallas
    address: 0xd45097811e64ff28
    name: "Temperature 5"
    accuracy_decimals: 1

Gebruik je ook een 4K7 weerstandje tussen de Vcc en het signaal van de ds18b20?
https://learn.adafruit.co...th-circuitpython/hardware

[ Voor 7% gewijzigd door AUijtdehaag op 20-01-2023 15:34 ]

[tafkaw]

Klopt het dat die adressen voor de sensoren allemaal dezelfde zijn?

[patrickvdhart]

Septillion schreef op vrijdag 20 januari 2023 @ 12:30:
Zie op zich niets geks, ik zou eens op zoek naar een andere voeding

Bedankt.
klopt met het feit dat hij het een tijdje goed doet.

Voeding. Ik snap er niks van, ingeplugd voor voeding in andere computer doet hij het prima.

tafkaw schreef op vrijdag 20 januari 2023 @ 15:38:
Klopt het dat die adressen voor de sensoren allemaal dezelfde zijn?

Het einde van het adres is vaak hetzelfde maar de addressen zijn toch echt anders. De 1e keer dacht ik ook hetzelfde, maar bij nader inzien toch anders.

[patrickvdhart]

AUijtdehaag schreef op vrijdag 20 januari 2023 @ 15:26:
Er schijnen wat wifi problemen te zijn met C3?
https://github.com/arendst/Tasmota/discussions/15443

Je zou ook een wemos s2 mini kunnen proberen?
https://www.tinytronics.n...fi/wemos-s2-mini-esp32-s2

Gebruik je ook een 4K7 weerstandje tussen de Vcc en het signaal van de ds18b20?
https://learn.adafruit.co...th-circuitpython/hardware

Ik zal die links bekijken maar heb al veel gevonden, maar niks dat helpt. Heb idd een 4,7 k weerstand ertussen gesoldeerd. Ik ga aan de slag met je andere tips

[patrickvdhart]

Even een update: heb de ESP32 opnieuw geflashed met generic ESP32 ESPhome code.
Dat werkt, ik krijg de temperaturen nu binnen. :-)

Ook heeft dat vreemd genoeg het probleem met de voedingen opgelost, al mijn USB voedingen werken nu met de ESP32.

Eerstmaal dank voor iedereen die meegedacht heeft. Wellicht leerzaam dat de generieke code some beter werkt dan de specifieke code voor een MCU.

Ik heb nog wel een issue dat de temperaturen om de paar minuten 1 cycle niet beschikbaar zijn, dit verschijnsel lijkt geheel random dus wellicht iets met wifi stabiliteit.

Nu verder met het creeeren van mijn eigen huis thermostaat :-)

[Sliener]

AUijtdehaag schreef op vrijdag 20 januari 2023 @ 15:26:
Er schijnen wat wifi problemen te zijn met C3?
https://github.com/arendst/Tasmota/discussions/15443

Je zou ook een wemos s2 mini kunnen proberen?
https://www.tinytronics.n...fi/wemos-s2-mini-esp32-s2

Een erg oude ouder topic, maar ik heb 2 Wemos S2 mini's gekregen met een aantal DS18B20 sensoren.
Weet jij wellichtwaar ik een degelijk tutorial kan vinden hoe ik deze in Home Assistant uit kan lezen?

[AUijtdehaag]

@Sliener
Weet je hoe je ze aansluit met een 4K7 pullup weerstand naar 3,3 V?
https://fritzenlab.net/20...perature-sensor-esp32-s2/

Deze code kan je gebruiken, en de GPIO nemen waar je ze aansluit (gele signal draad):

YAML:

one_wire:
  - platform: gpio
    pin: GPIO2

sensor:
  - platform: dallas_temp
    address: 0xcc0b228090731328  #lees deze uit via het esphome log
    name: "dallas01 temp"
    id: probe01
    accuracy_decimals: 1
    unit_of_measurement: "°C"
    filters:
      - offset: 0.1

[ Voor 9% gewijzigd door AUijtdehaag op 20-10-2024 19:12 ]

[PCan]

@AUijtdehaag
Die code heb ik eerder gezien YouTube: Smart Boat 13: Engine Temp Monitor using ESP32 and DS18B20
Ik wil ook zoiets gaan maken. Maar ben helemaal nieuw in ESPhome.

Mijn plan;
Om een radiator af te stellen of misschien wel te gaan regelen met HA Automations, wil ik een ESP met 3x DS18B20 waterdicht, met lang snoer, om de Tbuiten, Taanvoer en Tretour te meten.
Ik wil echter dat dit gaat werken in Zigbee2MQTT. Dus moet de ESP zigbee aan kunnen.
Ik kom dan op de ESP32-C6-DevKitC=1-N8-M of moduul uitvoering.

https://www.espressif.com/en/products/socs/esp32-c6

De C6 heb je echter in verschillende uitvoeringen
Met N4, N8 en N16. Met 1 of 2 USB-C poorten. Met en zonder soldeerpennen.
En ook nog diverse mini uitvoeringen.
https://products.espressi...-1-N16,ESP32-C6-MINI-1-H8
Wat is wijsheid?

Om te beginnen op een breadbord met de MB102 DC, 3.3-5VDC output, 700mA invoer max.
Is voeden met een 9V batterij aan te raden?

Als het helemaal werkt zet ik het dan over op een breakout bord met klemmen.

Kijken hoever ik kom met ESPhome, of dat ik moet programeren in een andere editor.
Ik vermoed dat ik heel ver kan komen met de instructies op de ESPhome website, Github etc.
Anders moet ik gaan kiezen uit;
- Arduino IDE + Espressif Board Manager (ik heb liever geen Java op mijn pc en deze accepteert niet alle ESP borden
- MicroPython of CircuitPython, geen idee wat dat is
- PlatformIO onder Visual Studio (ook Java?
- ESP IDF, voor gevorderden maar wel alle ESP borden
- Python Mu Editor
- Thonny IDE
- Pymakr + PlatformIO (Visual Studio
Welke is voor mij het beste?
(Ik heb laatst PyCharm op mijn PC geinstalleerd, weet alleen niet of ik daar iet mee kan.
Mijn rechter haakje doet het niet meer.

[Gizz]

@PCan kun je de zigbee-eis loslaten? Dat maakt het namelijk gigantisch veel eenvoudiger. Zigbee in combinatie met een ESP is nog vrij nieuw en het clubje mensen dat daarmee bezig is, is vrij klein. Door zonder ervaring met ESPs meteen met zigbee aan de slag te gaan speel je het spelletje wel meteen op ultra-hardcore.

Ook zit je niet alleen met je ESP en de firmware daarop: je hebt ook nog de ontvangende kant in Z2M waar je waarschijnlijk een custom converter moet maken (een rotklusje) voordat Z2M iets snapt van je device.

Terwijl je met een reguliere ESP op basis van wifi je qua software je project binnen 10 minuten voor elkaar kunt hebben, ook als je weinig ervaring hebt.

Maar als je het echt wilt, dan kom je uit bij dit soort components: ESPHome ZigBee external component. Succes!

Is voeden met een 9V batterij aan te raden?

Dat moet je weer gaan omzetten. Direct voeden met 3,3V is natuurlijk veel handiger.

edit: overigens denk ik dat je veel beter hier verder kunt posten: Het grote ESPhome topic Je zigbee-avontuur gaat véél verder dan de oorspronkelijke vraag binnen dit huidige topic.

[ Voor 9% gewijzigd door Gizz op 11-11-2024 11:27 ]

[AUijtdehaag]

@PCan
Ik denk dat je met een C6 ook een beetje te ver gaat zonder kennis van esphome en C++ / zigbee
Ik heb hier er ook liggen, maar ben al blij dat ik hem onder esphome werkend kreeg met wat code.
En ook 2 stuks gebrickt met foute code. Dus geen eenvoudige instap esp.

Kan je het niet eenvoudiger houden met een
- atom S3
- of M5stack Atom Switch (230 gevoed) (daarmee stuur ik ook een jacuzzi aan met meerdere exemplaren)

en daar kun je meerdere thermocouples (kmeter iso) via I2C aan hangen, met een zilver tapeje over de buis plakken dan maak je goed kontakt. Dat is weer beter kontakt dan met een ds18b20.
Buiten temperatuur hoef je ook niet persee te meten maar uit een lokaal weerstation halen eventueel.

[ Voor 3% gewijzigd door AUijtdehaag op 11-11-2024 17:36 ]

[PCan]

@AUijtdehaag 1
Bedankt, ik neem alles in overweging en zal je tips zeker onderzoeken.

Ik mag dan weinig of geen ervaring hebben met yaml of python, maar heb wel vele jaren geprogrammeerd met de (aftreksels van) MS basic. Zoals het Visonik systeem van Siemens (Sbt Colbas in Visotool en later Desigo).
Mijn leercurve richt zich dus meer op het leren van op HA gerichte talen en welke daarvan het handigste is.

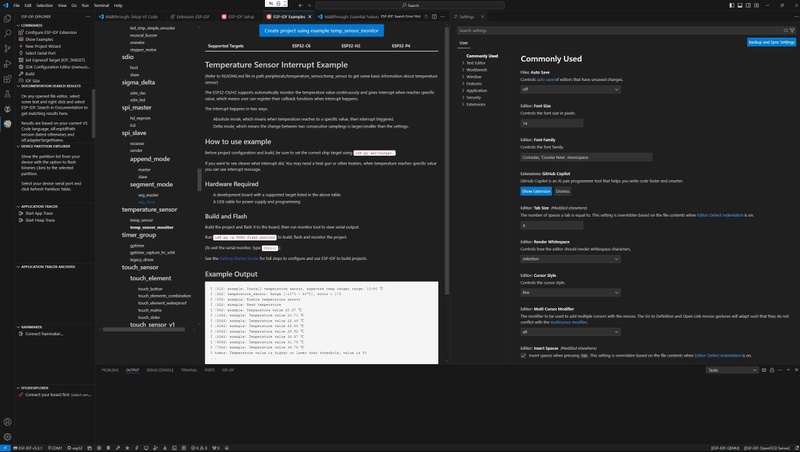

Ik heb naast ESPhome, ook Visual Studio met PlatformIO, C++, C++ Extentionpack en ESP-IDF geinstalleerd.
Daarin wordt de ESP32-C6-DevKitC=1 N8 ondersteund.

Vandaag ga ik me meer richten op de mogelijkheden van ESPhome.
Ik wil vooral weten of het bestuderen van PlatformIO geen tijdverspilling is en ik niet beter alles in ESPhome kan doen.

Ik ga ook kijken naar breadbords en de juiste outbreakboard voor de C6 zoeken.
Wordt het me echt te moeilijk, dan ga ik eerst oefenen met een simpele ESP uitvoering.

Ik heb een weerstation standaard in HA gekregen, maar die komt uit Noorwegen?
Ik heb ook een eigen weerstation met buitensensor, jaren geleden bij Blokker gekocht.
Die doet het prima, maar er zijn geen gegevens van. Ik vermoed op de 433MHz?

[ Voor 36% gewijzigd door PCan op 12-11-2024 10:32 ]
