Op welke fase zit de omvormer?

Pagina: 1
Acties:

Vraag


  • aanzee
  • Registratie: Februari 2019
  • Laatst online: 29-01 09:55
Beste mensen, ik heb een 3 fase installatie in huis.
10 jaar geleden zijn er 20 panelen@ 250wp dmv een sma op 1 fase aangesloten. Nu wil ik nog 12 panelen (ong 3000kwh) er bij leggen en dit LATEN aansluiten op een andere fase.
Dit schijnt te kunnen, maar hoe kan ik in de meterkast zien welke fase er gebruikt is voor de oude omvormer? Op het display van de sma zie ik L1 staan, maar hoe ziet dit er in de metekast uit?
Ik kan geen fotos of videos op het internet vinden.
Voor de duidelijkheid; ik ga niet zelf in de meterkast spelen.

Eigen vraag = eigen topic => afgesplitst

[Voor 4% gewijzigd door septillion op 07-01-2023 15:36]

Alle reacties


  • septillion
  • Registratie: Januari 2009
  • Nu online

septillion

Moderator Wonen & Mobiliteit
Als het niet op een label aangegeven is dan is de enige optie om het te bekijken de meterkast te openen en de draden te volgen.

  • Reinier
  • Registratie: Februari 2000
  • Laatst online: 11:23
Heb je automaten als hoofdzekering? Zo ja, dan zou je ze een voor een uit kunnen zetten en dan checken wanneer de omvormer uitschakelt.
De rest van je huis gaat dan ook uit natuurlijk ;)

  • aanzee
  • Registratie: Februari 2019
  • Laatst online: 29-01 09:55
Er zit zo’n ABB schakelaar (aan-uit) onder, dus alles aan of uit.
Ik kan de draden volgen maar hoe ziet het er uit? Heeft iedere fase een eigen. paar aansluitingen/koperen strip? Net boven de meter? Zoiets als de aarde strip boven in of ziet dit er anders uit?
Bedankt overigens voor de reacties

  • The-Source
  • Registratie: Augustus 2001
  • Laatst online: 11:24
wat @Reinier bedoeld is hoofdzekering onder de meter, die heb je als automaat en als smelt zekering. De laatste genoemde kan/ mag je niet zelf vervangen. De automaten kan je per stuk uitschakelen en zo achterhalen waarom het zit aaneengesloten.
Een foto van je meterkast inclusief de ruimte onder je meter kan een hoop duidelijk maken

Wat betekenen foto's nou echt
Taal fouten inbegrepen ;)
Mijn V&A adv.


  • Proton_
  • Registratie: November 2011
  • Laatst online: 11:29

Proton_

Moderator Wonen & Mobiliteit

Team Welles

Als je een digitale meter met P1 logger hebt, kun je het ook zien. Gebruik en opwek van vermogen wordt per fase bijgehouden.
Maar zo niet, dan is in de groepen kast kijken een stuk eenvoudiger.
Je zou het ook kunnen meten: als er ~400V tussen de fase van de PV en iets anders staat, zijn het andere fasen. Het klinkt echter niet alsof dat voor jou een optie is.

'19 Hyundai Kona EV, douchen met wtw en Auer Edel Eau, verwarming met Vaillant R290 monoblock


  • twain4me
  • Registratie: December 2017
  • Laatst online: 09:37
aanzee schreef op zaterdag 7 januari 2023 @ 15:23:
Beste mensen, ik heb een 3 fase installatie in huis.
10 jaar geleden zijn er 20 panelen@ 250wp dmv een sma op 1 fase aangesloten. Nu wil ik nog 12 panelen (ong 3000kwh) er bij leggen en dit LATEN aansluiten op een andere fase.
Dit schijnt te kunnen, maar hoe kan ik in de meterkast zien welke fase er gebruikt is voor de oude omvormer? Op het display van de sma zie ik L1 staan, maar hoe ziet dit er in de metekast uit?
Ik kan geen fotos of videos op het internet vinden.
Voor de duidelijkheid; ik ga niet zelf in de meterkast spelen.

[mbr]Eigen vraag = eigen topic => afgesplitst[/mbr]
Vraag het gewoon aan de persoon die toch in de kast aan het schroeven is als hij de nieuwe panelen gaat plaatsen, dat is pas makkelijk ;)

  • aanzee
  • Registratie: Februari 2019
  • Laatst online: 29-01 09:55
Denk dat ik maar even mee ga kijken als er een elec bezig is. Het gaat mij alleen maar om mijn eigen kennis te vergroten. Ga inderdaad niet met een multimeter in de kast open prikken. Als wtk ken ik zo mijn beperkingen 😀

  • septillion
  • Registratie: Januari 2009
  • Nu online

septillion

Moderator Wonen & Mobiliteit
En voor je beeld, ja, er komen gewoon vier losse draden van de meter naar je hoofdschakelaar. 3x een fasedraad en een N(eutral). Alleen vaak zijn alle fasedraden gewoon zwart dus dan is het enige wat je kunt doen, ze fysiek volgen.

  • DeHollander
  • Registratie: September 2012
  • Laatst online: 29-01 19:34
septillion schreef op zaterdag 7 januari 2023 @ 17:09:
En voor je beeld, ja, er komen gewoon vier losse draden van de meter naar je hoofdschakelaar. 3x een fasedraad en een N(eutral). Alleen vaak zijn alle fasedraden gewoon zwart dus dan is het enige wat je kunt doen, ze fysiek volgen.
Volgen is een optie, meten gaat sneller en kleinere kans op vergissen ;)

Gewoon je duspol gebruiken, 1 pen op de fase van de PV andere pen op je hoofdschakelaar.
Op 1 van de drie draden op je hoofdschakelaar zal je niets meten, ds de fase die je gebruikt voor je PV.
Tussen de andere fasen meet je 400V

Mijn setup: Omvormer 1: 12x330wp 3960wp ZO + 6x330wp 1980WP NW - Omvormer 2: 6x370wp 2220wp ZW Totaal 8160wp Locatie Zuid-Limburg Bunde


  • septillion
  • Registratie: Januari 2009
  • Nu online

septillion

Moderator Wonen & Mobiliteit
@DeHollander Tuurlijk, er zijn nog wel wat opties. Maar acht de kans 0 dat TS een duspol heeft. Hij wil immers ook niet zelf meten.

P1 uitlezen is dan nog eigenlijk nog de makkelijkste optie.

  • aanzee
  • Registratie: Februari 2019
  • Laatst online: 29-01 09:55

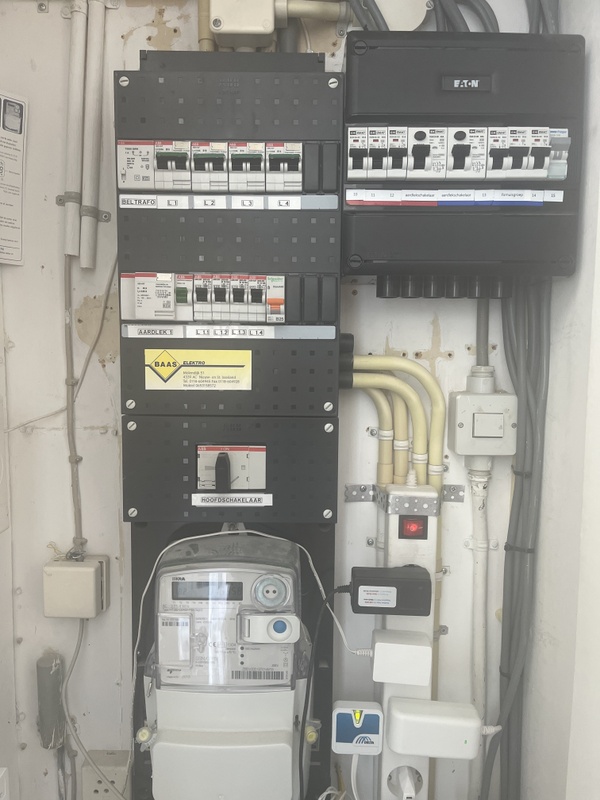

Die hadden jullie nog te goed van mij
