Sonoff mini aansluiten

[bluesh4rk]

Beste tweakers, ik kom er maar niet uit. Onlangs verhuisd en wil nu opnieuw een lamp aansluiten middels een Sonoff mini.

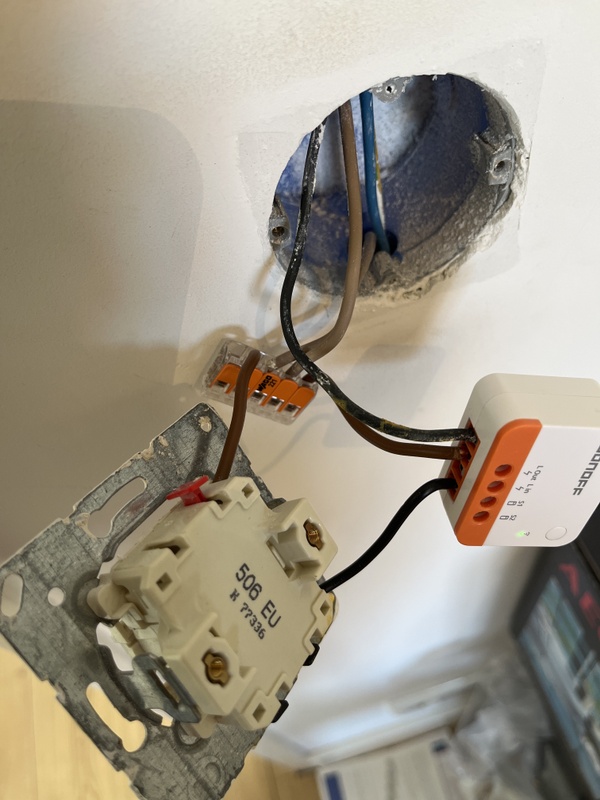

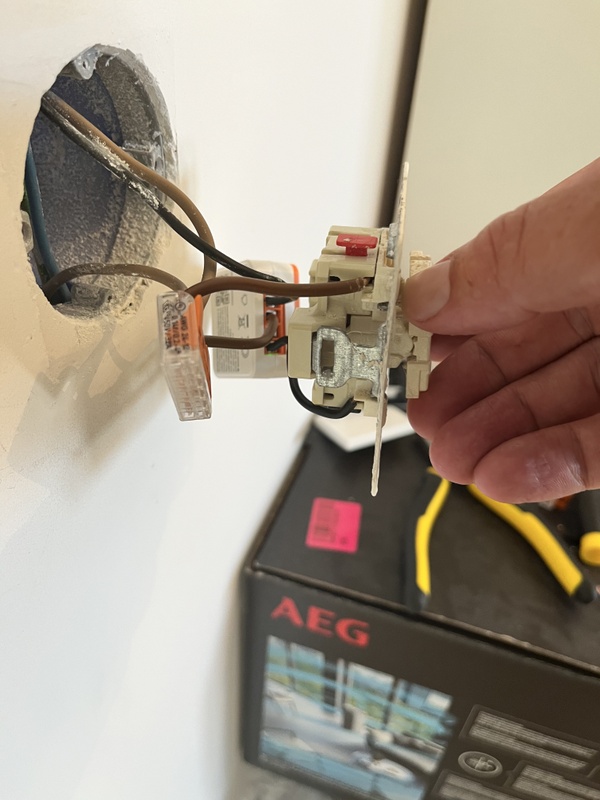

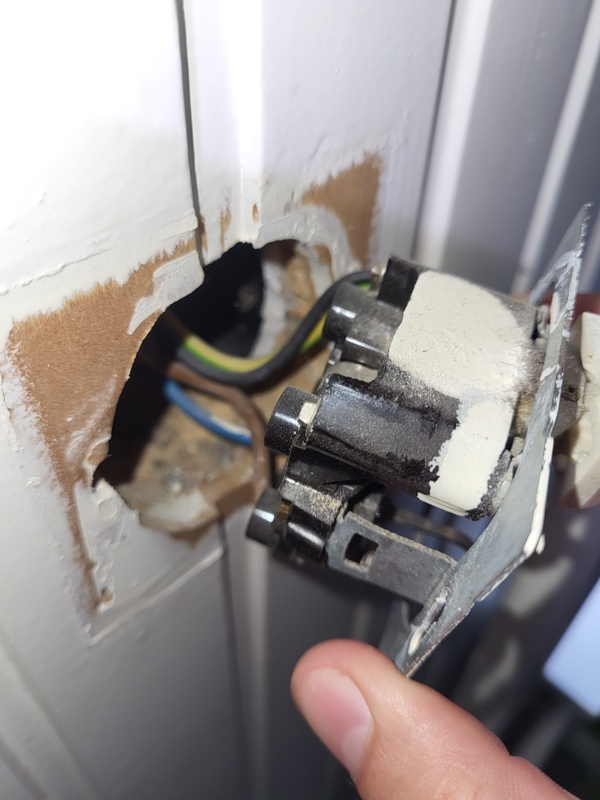

Achter de schakelaar zit een fasedraad die na de schakelaar overgaat in een schakeldraad.

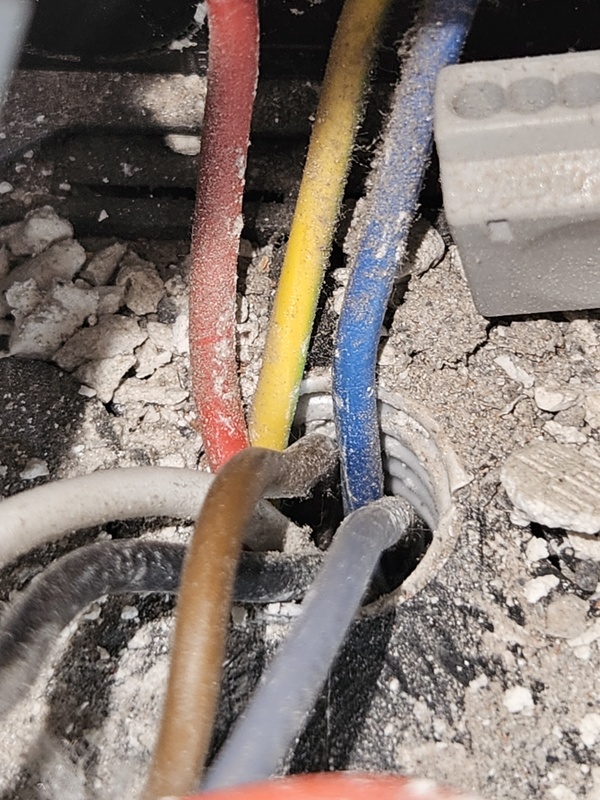

In de doos boven de lamp zit een nuldraad, de zwarte schakeldraad en de aardedraad. Daarnaast zitten er nog een extra fasedraden in een wago, waar nu niks mee gedaan wordt. Verwacht dat deze doorgelust is naar andere ruimten o.i.d.



Ik zie dat deze vraag hier al vaker voorbij is gekomen maar toch kan ik er geen wijs uit. Ben verder ook niet per se technisch onderlegd maar heb ook weer geen twee linkerhanden. Ons huis is een nieuwbouwwoning van een grote aannemer dus ga er even vanuit dat het qua technische installatie allemaal klopt.

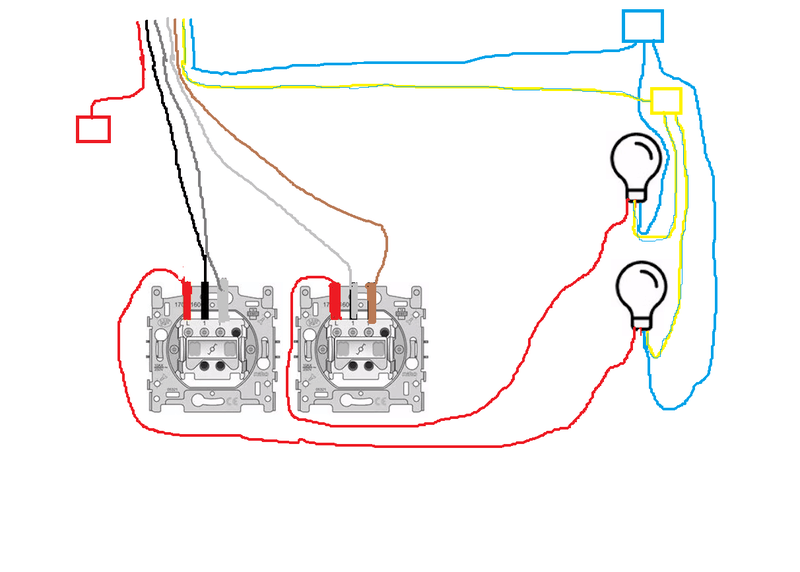

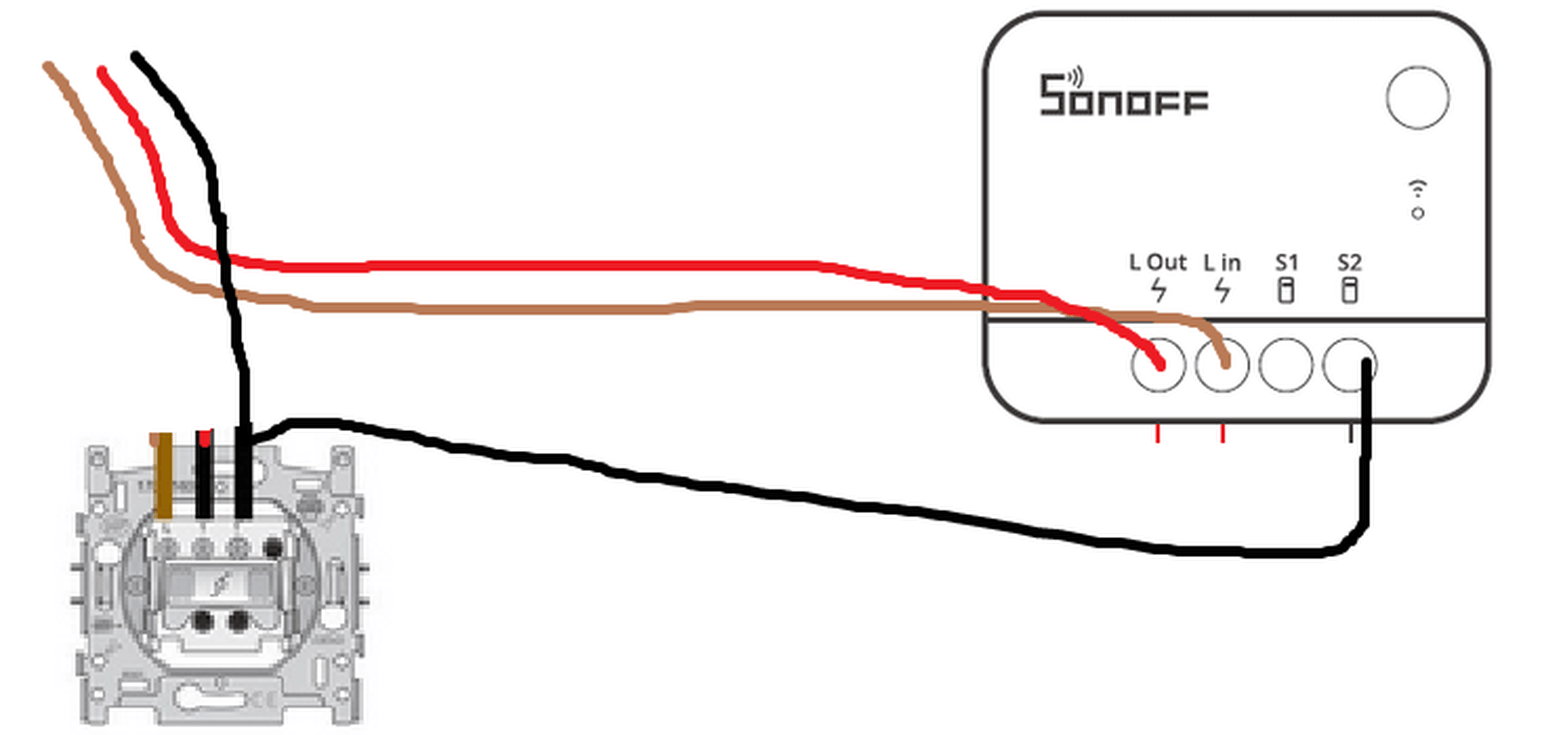

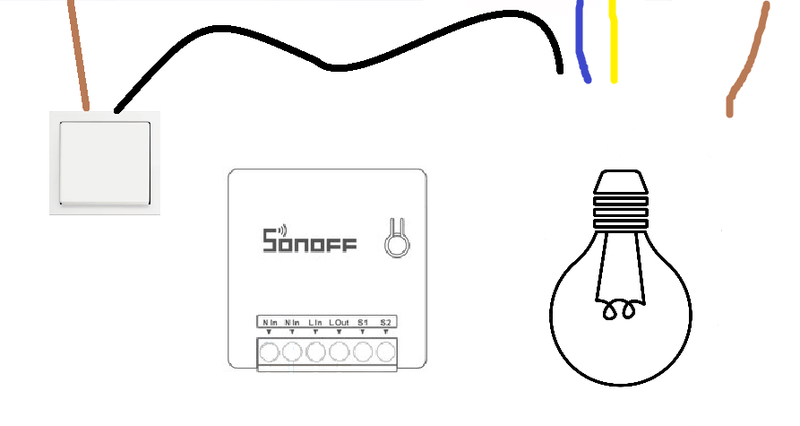

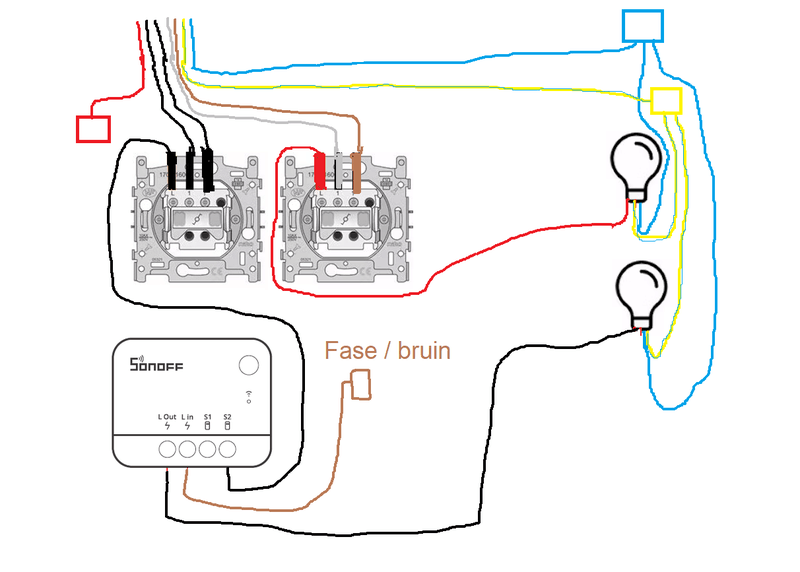

Iemand die me kan helpen onderstaand plaatje te voltooien?

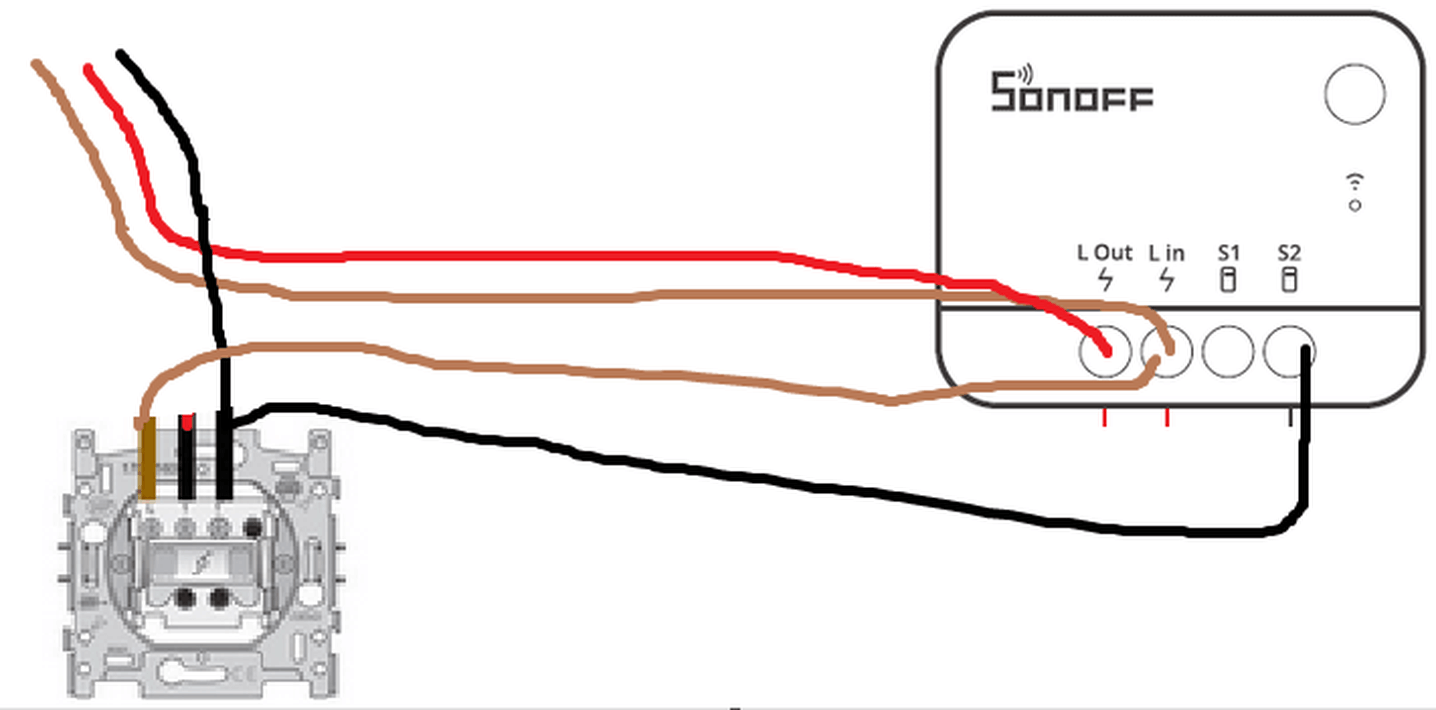

[I_IBlackI_I]

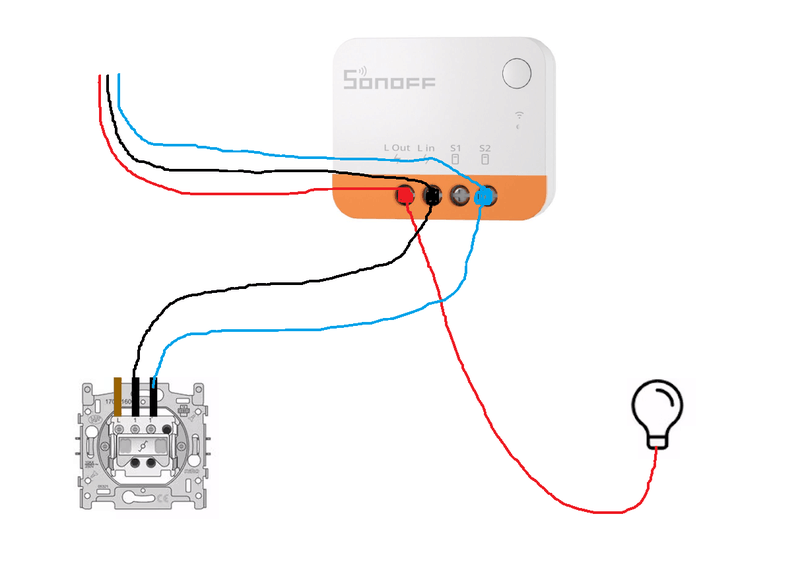

[bluesh4rk]

Hmm, dus ik zou nog twee extra kabels moeten trekken. Dan laat ik het nu even voor wat het is en gebruiken we alleen old skool de schakelaar. Op dit moment nog wat andere prioriteiten. Bedankt voor het antwoord!

[matty___]

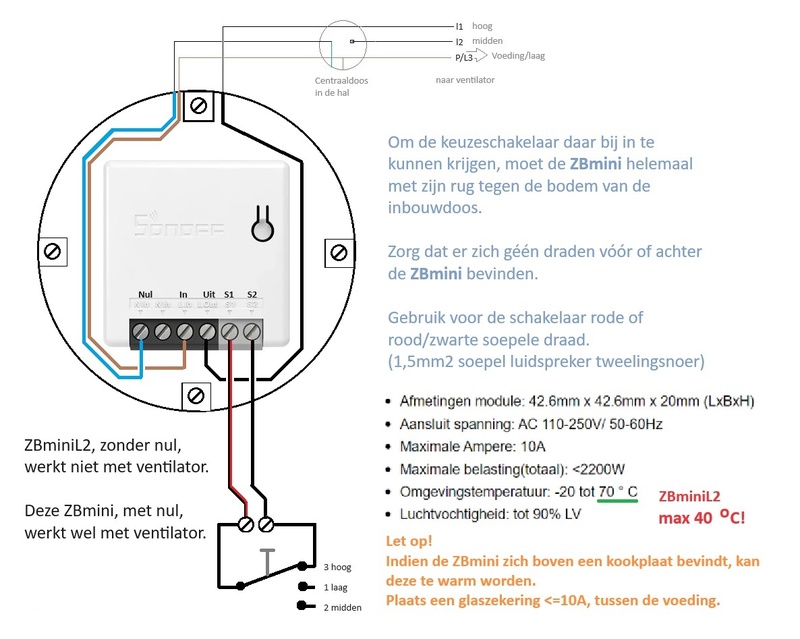

Je hebt ook een schakelaar die geen nul nodig heeft: https://sonoff.tech/product/diy-smart-switches/zbmini-l/

Zat met hetzelfde probleem (geen nul). Heb hier 2 liggen die zonder nul zouden werken maar nog geen tijd gehad deze in te bouwen

[jurri@n]

bluesh4rk schreef op donderdag 29 december 2022 @ 16:45:
Hmm, dus ik zou nog twee extra kabels moeten trekken. Dan laat ik het nu even voor wat het is en gebruiken we alleen old skool de schakelaar. Op dit moment nog wat andere prioriteiten. Bedankt voor het antwoord!

Volgens mij hoef je alleen een blauwe nul-draad van de lamp naar de schakelaar te trekken als je de sonoff achter de schakelaar plaatst, als ik het schema van @I_IBlackI_I moet geloven...

Maar ik heb grote vraagtekens bij dat schema. Bruin is fase waar constant spanning op staat. Dus of je lamp brand altijd volgens dat schema of hij gebruikt de verkeerde kleur draad tussen de lamp en de sonoff (zou zwart moeten zijn).

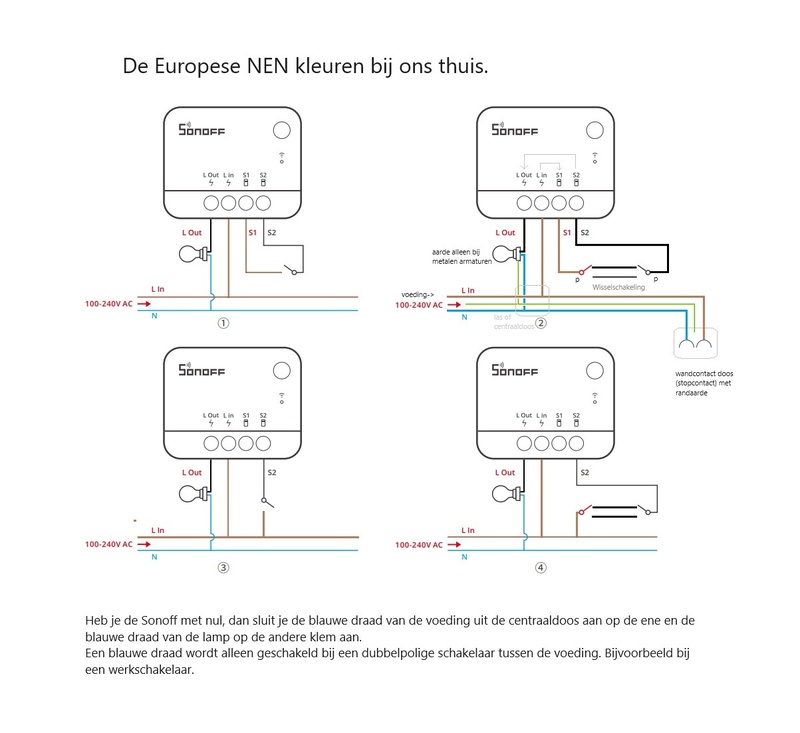

Nu ben ik verder niet bekend met Sonoff, maar volgens mij kun je de blauwe nul-draad gewoon splitsen bij de lamp (1x naar de lamp, 1x naar de sonoff) en hoeft de nul niet via de sonoff.

[Voor 11% gewijzigd door jurri@n op 08-01-2023 17:10]

[septillion]

Inderdaad alleen blauw naar de Sonoff nodig. En inderdaad, draadkleur naar de lamp heeft in de tekening verwarrende kleur.

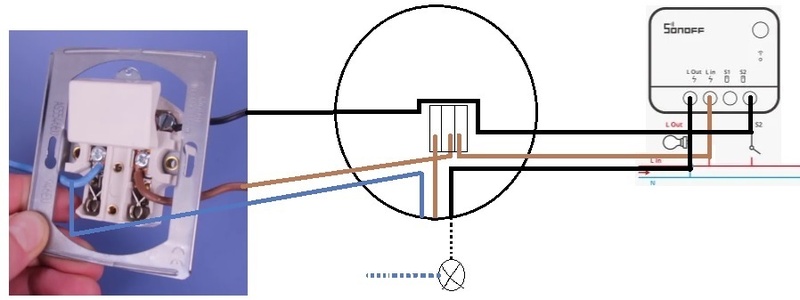

Alternatief is de Sonoff in het plafond te plaatsen. Daar heb je al fase en nul zitten. En zo te zien zit er op de plek van de schakelaar echt alleen een schakelaar. Dan kan je de fasedraad naar de schakelaar in de lasdoos in het plafond afkoppelen en op SW1 plaatsen. De zwarte schakeldraad terug plaats je dan op SW2.
