Omvormer voor 3 vlakken

[Bive]

Ik heb net een aangepaste offerte gekregen. Oorspronkelijk waren er zonnepanelen voorzien op West en zuidkant.
Ik had nadien gevraagd of het ook mogelijk is om enkele panelen van de West zijde te verplaatsen naar oostzijde zodat er meer spreiding is over de dag. Ik krijg een nieuwe offerte met dezelfde onderdelen. Ik dacht dat je voor 3 vlakken een andere omvormer nodig had.
Dus toch effe hier checken. Kan deze opstelling voor 3 dakvlakken:

30 x Bauer 400Wp glas/glas bifacial halfcellen 1x Omvormer Solaredge SE8K 3-fase Type en
30x SolarEdge S440 power optimizer

[teacher]

Hoeveel panelen per kant? Als het er 10 zijn wil je geen s440, maar s500b optimizers.
Zie daarvoor Het grote SolarEdge topic

Wil je gerichtere antwoorden op je vraag: Tips bij openen vragentopic zonnepanelen

[ Voor 28% gewijzigd door teacher op 17-12-2022 13:59 ]

[Bive]

6 op oost
4 zuid
20 west

[Ronald]

Solaredge werkt anders, maar niet zonder beperkingen. Simuleren in SolarEdge designer is in dit geval heel belangrijk. Heeft de installateur dat rapport aangeleverd?

[teacher]

Er gaat voorzichtig een alarm af in mn hoofd.
6 en 4 per richting zijn er echt niet genoeg voor een 3 fase omvormer.

Zoals @Ronald aangeeft: designer rapportje

[Bive]

Ronald schreef op zaterdag 17 december 2022 @ 14:17:
Solaredge werkt anders, maar niet zonder beperkingen. Simuleren in SolarEdge designer is in dit geval heel belangrijk. Heeft de installateur dat rapport aangeleverd?

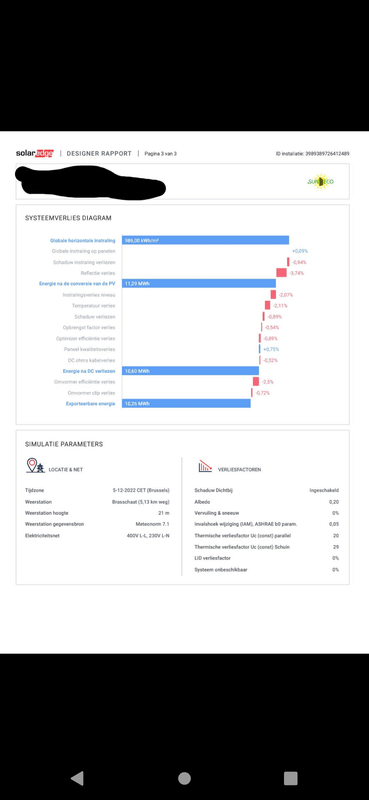

Bedoel je dit

[teacher]

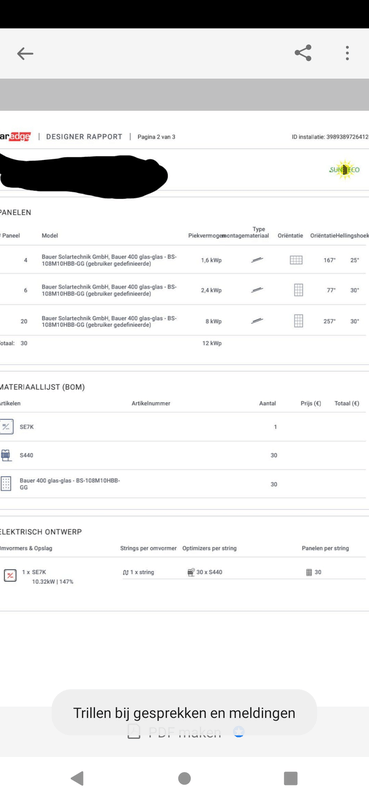

Heb je ook de rest (met allerlei horizontale staafjes?)
En wat beter leesbaar?

[ Voor 19% gewijzigd door teacher op 17-12-2022 15:13 ]

[Bive]

Beter leesbaar gaat niet lukken, vrees ik. Maar je kan de foto toch vergroten als je er op klikt?

[Ronald]

Gaat om de opbrengst factor verlies post. Die vinden wij eng.

Dat is een verlies post die gebeurd op panelen die vol in de zon teveel beter kunnen draaien dan de optimizers kunnen fixen: dan worden ze afgetopt.

Nu is een half percent niet zo veel, maar het kan ook te makkelijk erger uitpakken…

Wellicht lost het op met s500b optimizers.

Is 4 en 6 het maximaal haalbare oost en west?

[Bive]

4 is zuid en dat is max want is zijkant huis en er zijn Veluxen.
6 is oost. In principe zou er nog enkele bij kunnen maar daar staat een grote boom.

[Bive]

Dus die opbrengst factor verlies post moet positief zijn?

[teacher]

Die moet zo klein mogelijk zijn en het liefst 0.

[Bive]

Bedankt allemaal. Ik ga informeren naar die andere omvormers.

[Ronald]

Bive schreef op zaterdag 17 december 2022 @ 16:00:
4 is zuid en dat is max want is zijkant huis en er zijn Veluxen.
6 is oost. In principe zou er nog enkele bij kunnen maar daar staat een grote boom.

Dakpannen leveren een hoop minder op dan een paneel in de buurt van de boom.
Ik heb een paneel liggen op een plek waar veel mensen niets gelegd zien hebben: Ronald in "Mogelijk schaduw enkele panelen, SMA omvormer" (uitleg in de post minder relevant, maar stond nog in clipboard voor ander topic)

Heeft installateur het huis met de boom redelijk representatief getekend?
Snelste optie is kijken wat het ontwerp doet met s500b. Dan kijken hoeveel nog nodig is op oost om van de verliespost af te komen.

[ Voor 18% gewijzigd door Ronald op 17-12-2022 18:42 ]
