Hoe modbus communicatie te starten op een growatt omvormer?

[sjorsjuhmaniac]

Is een esp met modbus hier (de discussie om zelf load balncing te knutselen / meerdere p1 meters benodigd) niet een oplossing voor waar aan voorbij gegaan wordt?

Esp op de meter pinnen aansluiten en via welk domotica/web/mqtt/scripts systeem kan er toch gewoon aangestuurd worden?
Als je bv zowel de p1 als die esp via mqtt laat praten ben je er toch al?
Dan loop je ook niet tegen “individuele meters “ probleem aan.

Of zie ik iets over het hoofd?

[ Voor 9% gewijzigd door sjorsjuhmaniac op 27-02-2025 12:19 ]

[firecaps30]

sjorsjuhmaniac schreef op donderdag 27 februari 2025 @ 12:17:
Is een esp met modbus hier niet een oplossing voor waar aan voorbij gegaan wordt?

Esp op de meter pinnen aansluiten en via welk domotica/web/mqtt/scripts systeem kan er toch gewoon aangestuurd worden?
Als je bv zowel de p1 als die esp via mqtt laat praten ben je er toch al?
Dan loop je ook niet tegen “individuele meters “ probleem aan.

Of zie ik iets over het hoofd?

De smartstuff dongles die ik nu heb doet dat: https://smart-stuff.nl/product/p1-naar-modbus-dongle/

Ik ben niet zo thuis in programmeren/ESP dus heb iets kant en klaar gekocht.

Krijg vanmorgen trouwens wel wat gekke waarden binnen vanuit de dongle, denk dat mijn stranded UTP kabel die ik hiervoor heb gebruikt toch niet zo geschikt is

[brambo123]

sjorsjuhmaniac schreef op donderdag 27 februari 2025 @ 12:17:
Is een esp met modbus hier (de discussie om zelf load balncing te knutselen / meerdere p1 meters benodigd) niet een oplossing voor waar aan voorbij gegaan wordt?

Esp op de meter pinnen aansluiten en via welk domotica/web/mqtt/scripts systeem kan er toch gewoon aangestuurd worden?
Als je bv zowel de p1 als die esp via mqtt laat praten ben je er toch al?
Dan loop je ook niet tegen “individuele meters “ probleem aan.

Of zie ik iets over het hoofd?

Zodra je accu aan je growatt hybride omvormer hangt ben je eigenlijk verplicht een energiemeter te gebruiken.

[sjorsjuhmaniac]

Aah. Niet bij stilgestaan dat esp misschien niet direct bekend is. De bordjes en volledig werkende voorbeeld configuraties voor monitoring en handmatig control staan hier op het forum.

[ Voor 11% gewijzigd door sjorsjuhmaniac op 27-02-2025 12:26 ]

[bpssoftware]

firecaps30 schreef op donderdag 27 februari 2025 @ 12:20:
[...]


De smartstuff dongles die ik nu heb doet dat: https://smart-stuff.nl/product/p1-naar-modbus-dongle/

Ik ben niet zo thuis in programmeren/ESP dus heb iets kant en klaar gekocht.

Krijg vanmorgen trouwens wel wat gekke waarden binnen vanuit de dongle, denk dat mijn stranded UTP kabel die ik hiervoor heb gebruikt toch niet zo geschikt is

Heb deze meter ook geprobeerd, helaas zijn aantal registers niet aanwezig die growatt wil hebben. Voor power limiting zal het waarschijnlijk wel werken, maar niet voor alles.

Voorbeeld wat Growatt anders doet dan die implementatie is dagtotalen ipv meter totalen gebruiken in bepaalde registers.

[sjorsjuhmaniac]

bpssoftware schreef op donderdag 27 februari 2025 @ 12:55:
[...]


Heb deze meter ook geprobeerd, helaas zijn aantal registers niet aanwezig die growatt wil hebben. Voor power limiting zal het waarschijnlijk wel werken, maar niet voor alles.

Voorbeeld wat Growatt anders doet dan die implementatie is dagtotalen ipv meter totalen gebruiken in bepaalde registers.

Zo te zien op die website is het een esp. Ik zou hem eens openmaken en kijken of je niet gewoon andere firmware erop kan zetten. Wie weet kan je hen dan krijgen zoals je wilt, met die andere registers.

[Beekforel]

sjorsjuhmaniac schreef op donderdag 27 februari 2025 @ 17:07:
[...]


Zo te zien op die website is het een esp. Ik zou hem eens openmaken en kijken of je niet gewoon andere firmware erop kan zetten. Wie weet kan je hen dan krijgen zoals je wilt, met die andere registers.

Je moet dan wel weten welke registers er nodig zijn natuurlijk... Growatt is hier niet echt duidelijk over zover ik kan vinden.

De route die ik heb gekozen lijkt ook niet helemaal te werken. Ik heb de ShineWifi stick omgeflashed naar esphome (al jaren geleden) en daarin modbus communicatie toegevoegd (zie een paar postst terug). Ik kan daar wel wat mee limiteren maar het lijkt niet heel stabiel.
Ik denk dat ik toch maar een aparte esp ga bouwen met een modbus tranciever en deze op de modbus aansluiting van de omvormer ga aansluiten en zo proberen een Eastron meter te simuleren.

@firecaps30 een dedicated/centraal topic voor dit onderwerp is wellicht een goed idee, misschien kan dat ook dit topic worden?

[bpssoftware]

sjorsjuhmaniac schreef op donderdag 27 februari 2025 @ 17:07:
[...]


Zo te zien op die website is het een esp. Ik zou hem eens openmaken en kijken of je niet gewoon andere firmware erop kan zetten. Wie weet kan je hen dan krijgen zoals je wilt, met die andere registers.

De module is inderdaad gebaseerd op ESP32-C3 als ik me het goed kan herinneren. Ik heb zelf uiteindellijk deze route niet genomen omdat ik twee omvormers heb en dus ook twee P1 poorten extra in gebruik moet nemen en kabels moet trekken.

Zelf heb ik gekozen om de HomeWizard P1 meter het telegram bericht via de API op te halen via een ESP32 met modbus controller die verbonden is met de omvormer (per omvormer).

De MIC en MOD omvormers van Growatt vragen de volgende registers uit:
fc = 4, address = 0 , length = 36 = Volt / Amps
fc = 4, address = 52, length = 30 = Total Power
fc = 4, address = 200, length = 6 = Line to Line
fc = 4, address = 342, length = 4 = Total kWh, total kvarh

In de firmware versies zit er wel een verschil in de lengte die ze per keer opvragen, met name voor de eerste twee requests.

De SDM630 module die ik emuleer draai op slave address 2 met baudrate van 9600. (standaard growatt instellingen)

Dit zijn een beetje de registers die gebruikt worden, ik heb het nog niet heel net in Excel gezet, maar even uit mijnhobby code gepakt

code:

#define REG_IR_Phase1_L2NVolt 0 // 0
#define REG_IR_Phase2_L2NVolt 1 // 2
#define REG_IR_Phase3_L2NVolt 2 // 4

#define REG_IR_Phase1_Current 3 // 6
#define REG_IR_Phase2_Current 4 // 8
#define REG_IR_Phase3_Current 5 // 10

#define REG_IR_Phase1_Power 6 // 12 - Watts
#define REG_IR_Phase2_Power 7 // 14 - Watts
#define REG_IR_Phase3_Power 8 // 16 - Watts
// VA
#define REG_IR_Phase1_VA 9 // 18 - VA
#define REG_IR_Phase2_VA 10 // 20 - VA
#define REG_IR_Phase3_VA 11 // 22 - VA
// VAr
#define REG_IR_Phase1_VAr 12 // 24 - VAr
#define REG_IR_Phase2_VAr 13 // 26 - VAr
#define REG_IR_Phase3_VAr 14 // 28 - VAr
  // Power Factor
#define REG_IR_Phase1_PF 15 // 30
#define REG_IR_Phase2_PF 16 // 32
#define REG_IR_Phase3_PF 17 // 34
// Phase angle [deg]
#define REG_IR_Phase1_PA 18 // 36 - degrees
#define REG_IR_Phase2_PA 19 // 38 - degrees
#define REG_IR_Phase3_PA 20 // 40 - degrees
// Average to neutral [V]
#define REG_IR_AverageToNeutral 21 // 42 - Volt
// Average line current [A]
#define REG_IR_AverageLineCurrent 23 // 46 - Amps
// Sum of currentsw [A]
#define REG_IR_SumOfCurrents 24 // 48 - Amps
// Total system power [W]
#define REG_IR_TotalSystemPower 26 // 52 - Watts
// Total system volt amps. [VA]
#define REG_IR_SystemVoltAmps 28 // 56 - VoltAmp
// Total system VAr
#define REG_IR_SystemVAr 30 // 60 - VAr
  // Total system Power Factor
#define REG_IR_SystemPF 31 // 62 - Pf
  // Total system phase angle
#define REG_IR_SystemPhaseAngle 33 // 66 - angle
  // System Frequency [Hz]
#define REG_IR_GridFrequency 35 // 70 - Hz
  // Total import [kWh]
#define REG_IR_TotalImportkWh 36 // 72 - kWh - DAGWAARDE
  // Total Export [kWh]
#define REG_IR_TotalExportkWh 37 // 74 - kWh - DAGWAARDE
  // Total import [kVArh]
#define REG_IR_TotalImportkVArh 38 // 76 - kVArh - DAGWAARDE
  // Total Export [kVArh]
#define REG_IR_TotalExportkVArh 39 // 78 - kVArh - DAGWAARDE
  // Total VAh
#define REG_IR_TotalVAh 40 // 80 - kVAh
  // Total Ah
#define REG_IR_TotalAh 41 // 82 - Ah
  // Total system demand [W]
#define REG_IR_TotalSystemDemand 42 // 84 - Watt
  // Maximum total system power demand [VA]
#define REG_IR_MaximumTotalSystemDemand 43 // 86 - VA
  // Total system VA demand
#define REG_IR_TotalSystemVADemand 50 // 100 - VA
#define REG_IR_MaximumTotalSystemVADemand 51 // Maximum total system VA demand -  102 - VA
  // Neutral current demand. - 104 - Amps
  // Maximum neutral current demand - 106 - Amps
  // Line 1 to Line 2 volts. - 200 - Volts
  #define REG_IR_L1toL2Voltage 100 // 200 - Voltage
  // Line 2 to Line 3 volts. - 202 - Volts
  #define REG_IR_L2toL3Voltage 101 // 202 - Voltage
  // Line 3 to Line 1 volts. - 204 - Volts
  #define REG_IR_L3toL1Voltage 102 // 204 - Voltage
  // Average line to line volts. - 206 - Volts
  #define REG_IR_AverageLine2LineVoltage 103 // 206 - Voltage
  // Neutral current. - 224 - Amps
  // Phase 1 L/N volts THD - 234 - %
  // Phase 2 L/N volts THD - 236 - %
  // Phase 3 L/N volts THD - 238 - %
  // Phase 1 Current THD - 240 - %
  // Phase 2 Current THD - 242 - %
  // Phase 3 Current THD - 244 - %
  // Average line to neutral volts THD - 248 - %
  // ....
#define REG_IR_TotalkWh   171  // Total kwh(3) - 342 - kWh
#define REG_IR_Totalkvarh 172  // Total kvarh(3) - 344 - kvarh

Het grootste verschil met de "standaard" SDM630 is dat TotalImportkWh / TotalExportkWh een dagtotaal is en niet een meter totaal. Voer je dit wel als een meterwaarde op, dan heb je hele leuke plaatjes op growatt en gekoppeld eventueel met HomeAssistant

Overigens is de SDM630 gewoon compatible met single phase omvormer! De code wil ik eerst nog opschonen voordat ik die op Github ga zetten

[brambo123]

bpssoftware schreef op donderdag 27 februari 2025 @ 21:59:
[...]
Overigens is de SDM630 gewoon compatible met single phase omvormer!
[...]

Voor helderheid:
Single phase energiemeter is SDM230.
Deze heeft dezelfde registers als de SDM630, alleen wat lege waardes.
Omvormer bepaald type meter op basis van slave adres.
Even uit mijn hoofd, mogelijke meters:
adres 1: Eastron SDM230 single phase
adres 2: Eastron SDM630 three phase
adres 3: Chint DDSU666 single phase
adres 4: Chint DTSU666 three phase

[firecaps30]

Ik heb een verzameltopic aangemaakt: Het Growatt topic

[Knielen]

Even aan het stoeien geweest hoe ik zonder extra hardware toch het vermogen van mijn MIC 2500TL-X kan aanpassen. Ik heb een ShineLan-X, die volgens mij nog niet te flashen is.

Al langere tijd lees ik de gegevens van de omvormer uit met de Grott (Server) applicatie, werkt erg stabiel en je gegevens gaan niet meer naar Growatt. Je kan via de GrottServer ook aanpassingen doen aan het register:

Commands die ik gebruikt heb om te schrijven naar het register zijn PUT commands via Node-Red:

0% power:

code:

http://<IP>:5782/inverter?command=register&register=3&inverter=<SN inverter>&value=0&format=dec

100% power:

code:

http://<IP>:5782/inverter?command=register&register=3&inverter=<SN inverter>&value=100&format=dec

Uitlezen van ingestelde vermogen is via een GET command:

code:

http://<IP>:5782/inverter?command=register&register=3&inverter=<SN inverter>&format=dec

[Blackraven]

Knielen schreef op zondag 23 maart 2025 @ 10:09:
Even aan het stoeien geweest hoe ik zonder extra hardware toch het vermogen van mijn MIC 2500TL-X kan aanpassen. Ik heb een ShineLan-X, die volgens mij nog niet te flashen is.

Al langere tijd lees ik de gegevens van de omvormer uit met de Grott (Server) applicatie, werkt erg stabiel en je gegevens gaan niet meer naar Growatt. Je kan via de GrottServer ook aanpassingen doen aan het register:

Commands die ik gebruikt heb om te schrijven naar het register zijn PUT commands via Node-Red:

0% power:

code:

http://<IP>:5782/inverter?command=register&register=3&inverter=<SN inverter>&value=0&format=dec

100% power:

code:

http://<IP>:5782/inverter?command=register&register=3&inverter=<SN inverter>&value=100&format=dec

Uitlezen van ingestelde vermogen is via een GET command:

code:

http://<IP>:5782/inverter?command=register&register=3&inverter=<SN inverter>&format=dec

Leuke functionaliteit, ik wil het uiteindelijk via de interne rest-functie van HA inplementeren.
Ik probeer dit eerst even curl te doen om de output te testen, maar dan krijg ik zoiets als dit:

code:

input:
curl -X GET http://127.0.0.1:5782/inverter?command=register&register=3&inverter=5FZJ123456&format=dec
output:
[1] 3893590
[2] 3893591
[3] 3893592
tweakers@net-NUC7i3DNKE:~$ no or no valid invertid specified

Wat gaat hier nog mis?
Edit: "vergeten"

code:

input:
curl -X GET "http://127.0.0.1:5782/inverter?command=register&register=3&inverter=5FZJ123456&format=dec"
output:
{"value": 100}

Hier kan ik wel mee verder, dank!

Edit 2:
Ik kreeg eerst de PUT commando's niet aan de praat.
Hier een exacte kopie van wat ik wil:
ebbz in "Growatt omvormers automatisch schakelen bij negatieve prijs"
Na een hoop getweak, kwam ik er achter waarom PUT niet werkt.
Ik had ooit een hoop gezeik gehad met grott waarbij Growatt de servers pushte en ik had in mijn Docker config het volgende staan om server verandering te voorkomen:

code:

gblockcmd=True

Dit blokkeert dus ook je eigen PUT...

code:

gblockcmd=False

En nu werkt het als een zonnetje
(eigenlijk werkt de omvormer nu niet meer als het zonnetje te goed schijnt )

[ Voor 21% gewijzigd door Blackraven op 01-05-2025 14:23 ]

[konehead]

Ik ben tegen cross posten, maar toch even een check hier. Zie in het Growatt topcic mijn Modbus vragen. Ik heb dus een Growatt inverter met Ark batterij (met smart scheduling en AI functionaliteit). Ik wil graag de batterij via modbus uitlezen in ha. Krijg het voor geen mogelijkheid voorelkaar. Heeft hier iemand de met smart scheduling en AI functionaliteit én een modbus interface naar HA?

Nota bene: Zie ook het growatt topic hoe ik de koppeling maak. Ik heb deze info van het HA forum.

[konehead]

Hi, ik ben al weken aan het stoeien om Modbus aan te krijgen op mijn MIN 4600TL-XH inverter. Krijg het niet voor elkaar. Ik krijg de foutmelding: Modbus command to device=1 register=0xC15 no response received.

Wat heb ik nu:
Wemos D1 mini
485 naar ttl bordje

485 naar ttl bordje => Wemos D1 mini
VCC => heb ik op V5 aangesloten
TXD -=> D6

Ik zie hier veel bovenstaande melding maar wel dat mensen het werken hebben gekregen, ik denk echt HOE dan?

Vragen:
- is bovenstaande goed aangesloten
- Is Wemos D1 mini een handig bordje?
- Nog andere feedback?
RXD => D7
GND => GND
B- => Pin 4 Sys com poort
A+ => Pin 3 Sys Com poort
GND => niet aangesloten

code:

esphome:
  name: test-logger
  friendly_name: "ESP Logging Test"

esp8266:
  board: d1_mini

# Enable logging
logger:
  baud_rate: 0
  level: VERY_VERBOSE

# Enable Home Assistant API
api:

ota:
  platform: esphome


wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  # Optional manual IP


captive_portal:

web_server:
  port: 80

time:
  - platform: homeassistant
    id: homeassistant_time

uart:
  id: gw_uart
  baud_rate: 9600
  tx_pin: D6
  rx_pin: D7

modbus:
  id: modbus1
  uart_id: gw_uart

modbus_controller:
  - id: growatt
    address: 0x01
    modbus_id: modbus1
    setup_priority: -10
    update_interval: 15s

sensor:
  - platform: modbus_controller
    name: "${devicename} DcPower"
    address: 5
    register_type: "read"
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} DcVoltage"
    address: 3
    register_type: "read"
    unit_of_measurement: V
    device_class: voltage
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} DcInputCurrent"
    address: 4
    register_type: "read"
    unit_of_measurement: A
    device_class: current
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} AcFrequency"
    address: 37
    register_type: "read"
    unit_of_measurement: Hz
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.01

  - platform: modbus_controller
    name: "${devicename} AcVoltage"
    address: 38
    register_type: "read"
    unit_of_measurement: V
    device_class: voltage
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} AcOutputCurrent"
    address: 39
    register_type: "read"
    unit_of_measurement: A
    device_class: current
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} AcPower"
    address: 40
    register_type: "read"
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} EnergyToday"
    address: 53
    register_type: "read"
    unit_of_measurement: kWh
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} EnergyTotal"
    address: 55
    register_type: "read"
    unit_of_measurement: kWh
    state_class: total_increasing
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1


  - platform: modbus_controller
    name: "${devicename} Temperature"
    address: 3093
    register_type: "read"
    unit_of_measurement: C
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

switch:
  - platform: modbus_controller
    name: "${devicename} Enabled"
    address: 0
    register_type: coil

number:
  - platform: modbus_controller
    name: "${devicename} MaxOutputPct"
    address: 3
    value_type: U_WORD
    min_value: 0
    max_value: 100
    entity_category: config

[sjorsjuhmaniac]

@konehead
Zomaar wat gedachten:
- zeker weten dat je de juiste pins op de omvormer hebt?
- gecontroleerd in je inverter instellingen dat die ook echt device is 1 gebruikt?
- pinout van de wemos ge-triple checked?
- waarom aarde niet aangesloten?
- ik heb nog de definitie “stop bit = 1” in mijn esphome config
-

[brambo123]

konehead schreef op donderdag 26 juni 2025 @ 20:19:
Hi, ik ben al weken aan het stoeien om Modbus aan te krijgen op mijn MIN 4600TL-XH inverter. Krijg het niet voor elkaar. Ik krijg de foutmelding: Modbus command to device=1 register=0xC15 no response received.

Wat heb ik nu:
Wemos D1 mini
485 naar ttl bordje

485 naar ttl bordje => Wemos D1 mini
VCC => heb ik op V5 aangesloten
TXD -=> D6

Ik zie hier veel bovenstaande melding maar wel dat mensen het werken hebben gekregen, ik denk echt HOE dan?

Vragen:
- is bovenstaande goed aangesloten
- Is Wemos D1 mini een handig bordje?
- Nog andere feedback?
RXD => D7
GND => GND

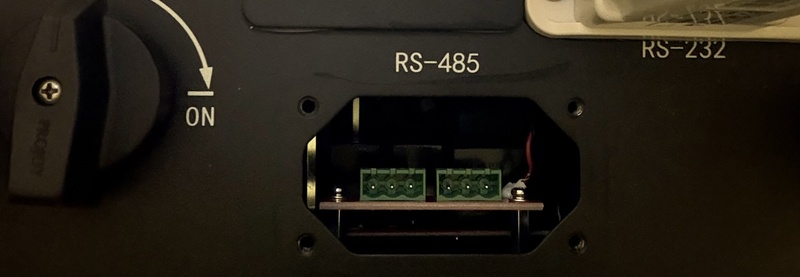

B- => Pin 4 Sys com poort
A+ => Pin 3 Sys Com poort
GND => niet aangesloten


[Afbeelding]

[Afbeelding]

code:

esphome:
  name: test-logger
  friendly_name: "ESP Logging Test"

esp8266:
  board: d1_mini

# Enable logging
logger:
  baud_rate: 0
  level: VERY_VERBOSE

# Enable Home Assistant API
api:

ota:
  platform: esphome


wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  # Optional manual IP


captive_portal:

web_server:
  port: 80

time:
  - platform: homeassistant
    id: homeassistant_time

uart:
  id: gw_uart
  baud_rate: 9600
  tx_pin: D6
  rx_pin: D7

modbus:
  id: modbus1
  uart_id: gw_uart

modbus_controller:
  - id: growatt
    address: 0x01
    modbus_id: modbus1
    setup_priority: -10
    update_interval: 15s

sensor:
  - platform: modbus_controller
    name: "${devicename} DcPower"
    address: 5
    register_type: "read"
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} DcVoltage"
    address: 3
    register_type: "read"
    unit_of_measurement: V
    device_class: voltage
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} DcInputCurrent"
    address: 4
    register_type: "read"
    unit_of_measurement: A
    device_class: current
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} AcFrequency"
    address: 37
    register_type: "read"
    unit_of_measurement: Hz
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.01

  - platform: modbus_controller
    name: "${devicename} AcVoltage"
    address: 38
    register_type: "read"
    unit_of_measurement: V
    device_class: voltage
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} AcOutputCurrent"
    address: 39
    register_type: "read"
    unit_of_measurement: A
    device_class: current
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} AcPower"
    address: 40
    register_type: "read"
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} EnergyToday"
    address: 53
    register_type: "read"
    unit_of_measurement: kWh
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "${devicename} EnergyTotal"
    address: 55
    register_type: "read"
    unit_of_measurement: kWh
    state_class: total_increasing
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1


  - platform: modbus_controller
    name: "${devicename} Temperature"
    address: 3093
    register_type: "read"
    unit_of_measurement: C
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

switch:
  - platform: modbus_controller
    name: "${devicename} Enabled"
    address: 0
    register_type: coil

number:
  - platform: modbus_controller
    name: "${devicename} MaxOutputPct"
    address: 3
    value_type: U_WORD
    min_value: 0
    max_value: 100
    entity_category: config

Voeg eens debug: toen aan je uart.
Dan krijg je alle tx en rx data te zien.
Dus:

code:

uart:
  id: gw_uart
  baud_rate: 9600
  tx_pin: D6
  rx_pin: D7
  debug:

Edit:
Zo te zien heeft je RS485 board ook ledjes.
Knippert er iets van die lampjes?

En persoonlijk vind ik alles waar nog een esp8266 op zit behoorlijk verouderd.
Meest is tegenwoordig toch wel minimaal een ESP32, of nog nieuwer de ESP32-S3 of ESP32-C3

Edit2:
RX en TX lijken omgewisseld.
Je TX in esphome is een transmitter, die moet dus op receiver van RX485 board.

[ Voor 3% gewijzigd door brambo123 op 26-06-2025 21:06 ]

[konehead]

sjorsjuhmaniac schreef op donderdag 26 juni 2025 @ 20:56:
@konehead
Zomaar wat gedachten:
- zeker weten dat je de juiste pins op de omvormer hebt?
- gecontroleerd in je inverter instellingen dat die ook echt device is 1 gebruikt?
- pinout van de wemos ge-triple checked?
- waarom aarde niet aangesloten?
- ik heb nog de definitie “stop bit = 1” in mijn esphome config
-

Dank!
- Ja: pin omvormer 3 x gecheckt. Pin 3 en 4
- Ja: Modbus 1
- Ja, pinout 3x gecheckt ook met Chat
- aarde op omvormer: is dit een must?
- Check, ik zal ook stop bit = 1 toevoegen

[konehead]

brambo123 schreef op donderdag 26 juni 2025 @ 20:59:
[...]

Voeg eens debug: toen aan je uart.
Dan krijg je alle tx en rx data te zien.
Dus:

code:

uart:
  id: gw_uart
  baud_rate: 9600
  tx_pin: D6
  rx_pin: D7
  debug:

Edit:
Zo te zien heeft je RS485 board ook ledjes.
Knippert er iets van die lampjes?

En persoonlijk vind ik alles waar nog een esp8266 op zit behoorlijk verouderd.
Meest is tegenwoordig toch wel minimaal een ESP32, of nog nieuwer de ESP32-S3 of ESP32-C3

Edit2:
RX en TX lijken omgewisseld.
Je TX in esphome is een transmitter, die moet dus op receiver van RX485 board.

Dank!
Moet er nog iets meer bij, of alleen "debug:'?

Reply on edit: Ja er zit een lampje en die knipper! Is het beter als ik een ESP32 bordje koop? gaat dit het verschil maken? Deze Wemos had ik nog liggen

Reply om Edit 2: JA!!! heb ik omgewisseld, geen verschil in uitkomst

[konehead]

konehead schreef op donderdag 26 juni 2025 @ 21:21:
[...]


Dank!
Moet er nog iets meer bij, of alleen "debug:'?

Reply on edit: Ja er zit een lampje en die knipper! Is het beter als ik een ESP32 bordje koop? gaat dit het verschil maken? Deze Wemos had ik nog liggen

Reply om Edit 2: JA!!! heb ik omgewisseld, geen verschil in uitkomst

@brambo123 Ik heb debug aangezet en D7 en D6 in de code gewisseld. Zie hieronder de zeer frustrerende foutmelding. Moet/kan ik nog meer aanzetten qua debug?

code:

uart:
  id: gw_uart
  baud_rate: 9600
  tx_pin: D7
  rx_pin: D6
  debug:
     direction: BOTH

code:

21:36:09][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x25 count 5
[21:36:09][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:09][V][modbus:226]: Modbus write: 01.04.00.25.00.05.21.C2 (8)
[21:36:09][V][modbus_controller:570]: Command sent 4 0x25 5 send_count: 2
[21:36:09][D][uart_debug:114]: >>> 01:04:00:25:00:05:21:C2
[21:36:09][V][modbus:043]: Stop waiting for response from 1
[21:36:09][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x25 count 5
[21:36:09][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:09][V][modbus:226]: Modbus write: 01.04.00.25.00.05.21.C2 (8)
[21:36:09][V][modbus_controller:570]: Command sent 4 0x25 5 send_count: 3
[21:36:09][D][uart_debug:114]: >>> 01:04:00:25:00:05:21:C2
[21:36:10][V][modbus:043]: Stop waiting for response from 1
[21:36:10][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x25 count 5
[21:36:10][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:10][V][modbus:226]: Modbus write: 01.04.00.25.00.05.21.C2 (8)
[21:36:10][V][modbus_controller:570]: Command sent 4 0x25 5 send_count: 4
[21:36:10][D][uart_debug:114]: >>> 01:04:00:25:00:05:21:C2
[21:36:10][V][modbus:043]: Stop waiting for response from 1
[21:36:10][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x25 count 5
[21:36:10][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:10][V][modbus:226]: Modbus write: 01.04.00.25.00.05.21.C2 (8)
[21:36:10][V][modbus_controller:570]: Command sent 4 0x25 5 send_count: 5
[21:36:10][D][uart_debug:114]: >>> 01:04:00:25:00:05:21:C2
[21:36:10][V][modbus:043]: Stop waiting for response from 1
[21:36:10][D][modbus_controller:039]: Modbus command to device=1 register=0x25 no response received - removed from send queue
[21:36:10][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x35 count 4
[21:36:10][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:10][V][modbus:226]: Modbus write: 01.04.00.35.00.04.E1.C7 (8)
[21:36:10][V][modbus_controller:570]: Command sent 4 0x35 4 send_count: 1
[21:36:10][D][uart_debug:114]: >>> 01:04:00:35:00:04:E1:C7
[21:36:10][V][modbus:043]: Stop waiting for response from 1
[21:36:10][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x35 count 4
[21:36:10][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:10][V][modbus:226]: Modbus write: 01.04.00.35.00.04.E1.C7 (8)
[21:36:10][V][modbus_controller:570]: Command sent 4 0x35 4 send_count: 2
[21:36:10][D][uart_debug:114]: >>> 01:04:00:35:00:04:E1:C7
[21:36:11][V][modbus:043]: Stop waiting for response from 1
[21:36:11][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x35 count 4
[21:36:11][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:11][V][modbus:226]: Modbus write: 01.04.00.35.00.04.E1.C7 (8)
[21:36:11][V][modbus_controller:570]: Command sent 4 0x35 4 send_count: 3
[21:36:11][D][uart_debug:114]: >>> 01:04:00:35:00:04:E1:C7
[21:36:11][V][modbus:043]: Stop waiting for response from 1
[21:36:11][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x35 count 4
[21:36:11][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:11][V][modbus:226]: Modbus write: 01.04.00.35.00.04.E1.C7 (8)
[21:36:11][V][modbus_controller:570]: Command sent 4 0x35 4 send_count: 4
[21:36:11][D][uart_debug:114]: >>> 01:04:00:35:00:04:E1:C7
[21:36:11][V][modbus:043]: Stop waiting for response from 1
[21:36:11][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x35 count 4
[21:36:11][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:11][V][modbus:226]: Modbus write: 01.04.00.35.00.04.E1.C7 (8)
[21:36:11][V][modbus_controller:570]: Command sent 4 0x35 4 send_count: 5
[21:36:11][D][uart_debug:114]: >>> 01:04:00:35:00:04:E1:C7
[21:36:11][V][modbus:043]: Stop waiting for response from 1
[21:36:11][D][modbus_controller:039]: Modbus command to device=1 register=0x35 no response received - removed from send queue
[21:36:11][V][modbus_controller:043]: Sending next modbus command to device 1 register 0xC15 count 1
[21:36:11][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:11][V][modbus:226]: Modbus write: 01.04.0C.15.00.01.23.5E (8)
[21:36:11][V][modbus_controller:570]: Command sent 4 0xC15 1 send_count: 1
[21:36:12][D][uart_debug:114]: >>> 01:04:0C:15:00:01:23:5E
[21:36:12][V][modbus:043]: Stop waiting for response from 1
[21:36:12][V][modbus_controller:043]: Sending next modbus command to device 1 register 0xC15 count 1
[21:36:12][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:12][V][modbus:226]: Modbus write: 01.04.0C.15.00.01.23.5E (8)
[21:36:12][V][modbus_controller:570]: Command sent 4 0xC15 1 send_count: 2
[21:36:12][D][uart_debug:114]: >>> 01:04:0C:15:00:01:23:5E
[21:36:12][V][modbus:043]: Stop waiting for response from 1
[21:36:12][V][modbus_controller:043]: Sending next modbus command to device 1 register 0xC15 count 1
[21:36:12][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:12][V][modbus:226]: Modbus write: 01.04.0C.15.00.01.23.5E (8)
[21:36:12][V][modbus_controller:570]: Command sent 4 0xC15 1 send_count: 3
[21:36:12][D][uart_debug:114]: >>> 01:04:0C:15:00:01:23:5E
[21:36:12][V][modbus:043]: Stop waiting for response from 1
[21:36:12][V][modbus_controller:043]: Sending next modbus command to device 1 register 0xC15 count 1
[21:36:12][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:12][V][modbus:226]: Modbus write: 01.04.0C.15.00.01.23.5E (8)
[21:36:12][V][modbus_controller:570]: Command sent 4 0xC15 1 send_count: 4
[21:36:12][D][uart_debug:114]: >>> 01:04:0C:15:00:01:23:5E
[21:36:13][V][modbus:043]: Stop waiting for response from 1
[21:36:13][V][modbus_controller:043]: Sending next modbus command to device 1 register 0xC15 count 1
[21:36:13][VV][uart.arduino_esp8266:198]:     Flushing
[21:36:13][V][modbus:226]: Modbus write: 01.04.0C.15.00.01.23.5E (8)
[21:36:13][V][modbus_controller:570]: Command sent 4 0xC15 1 send_count: 5
[21:36:13][D][uart_debug:114]: >>> 01:04:0C:15:00:01:23:5E

[konehead]

sjorsjuhmaniac schreef op donderdag 26 juni 2025 @ 20:56:
@konehead
Zomaar wat gedachten:
- zeker weten dat je de juiste pins op de omvormer hebt?
- gecontroleerd in je inverter instellingen dat die ook echt device is 1 gebruikt?
- pinout van de wemos ge-triple checked?
- waarom aarde niet aangesloten?
- ik heb nog de definitie “stop bit = 1” in mijn esphome config
-

Ik heb de aarde aangesloten van TLL bordje naar de wemos. Ik kan ook de aarde aansluiten van TLL bordje naar de inveter? Had gehoopt dat er in de Sys Com connecter een aardepin zou zitten, die zit er dus niet in. Waar moet je de aarde aansluiten van het TLL bordje?

[Dutchess_Nicole]

Aarde van TTL bord naar inverter is niet perse nodig. Ik heb dat niet aangesloten en het werkt prima. Wat ik echter wel moest doen was een extra 150Ohm weerstand in het midden van de kabel tussen omvormer en reader maken.

Het luistert blijkbaar erg nauw hoeveel afstand je kabel is (in mijn geval +/- 50cm) en of je de weerstanden goed hebt aangesloten. Ik heb nu dus EN een 150Ohm weerstand direct op de plug in mijn omvormer, en nog een 2e 150Ohm weerstand in het midden van de kabel zitten en daarmee werkt het nu.

[konehead]

Dutchess_Nicole schreef op vrijdag 27 juni 2025 @ 11:39:
Aarde van TTL bord naar inverter is niet perse nodig. Ik heb dat niet aangesloten en het werkt prima. Wat ik echter wel moest doen was een extra 150Ohm weerstand in het midden van de kabel tussen omvormer en reader maken.

Het luistert blijkbaar erg nauw hoeveel afstand je kabel is (in mijn geval +/- 50cm) en of je de weerstanden goed hebt aangesloten. Ik heb nu dus EN een 150Ohm weerstand direct op de plug in mijn omvormer, en nog een 2e 150Ohm weerstand in het midden van de kabel zitten en daarmee werkt het nu.

Ow echt, heb je daar een foto van? Ik heb een kabel van 2 meter.. Nooit gedacht aan een weerstand..

[ Voor 4% gewijzigd door konehead op 27-06-2025 13:11 ]

[sjorsjuhmaniac]

konehead schreef op vrijdag 27 juni 2025 @ 08:54:
[...]


Ik heb de aarde aangesloten van TLL bordje naar de wemos. Ik kan ook de aarde aansluiten van TLL bordje naar de inveter? Had gehoopt dat er in de Sys Com connecter een aardepin zou zitten, die zit er dus niet in. Waar moet je de aarde aansluiten van het TLL bordje?

Aarde aan je wemos idd. Niet aan de inverter

[sjorsjuhmaniac]

konehead schreef op vrijdag 27 juni 2025 @ 13:11:
[...]


Ow echt, heb je daar een foto van? Ik heb een kabel van 2 meter.. Nooit gedacht aan een weerstand..

Pak eens 30cm om te testen. Werkt dat, dan kan je verder proberen met die 2m.

Modbus werkt zoals zo veel protocollen door een hoog/laag op de datakabels te zetten. Weerstand van de kabel/systeem beïnvloedt het verschil tussen een hoog en een laag waardoor het mis kan gaan.

Edit:

Ik heb zo’n 50cm zonder gedoe met weerstandjes.

[ Voor 6% gewijzigd door sjorsjuhmaniac op 27-06-2025 13:44 ]

[Tinusvolkel]

Je kan R0 nog shorten om de 120 ohm termination resistor toe te voegen in het circuit.
Verder verwacht ik dat de bus in de omvormer zelf ook al 120 ohm is afgesloten.
@Dutchess_Nicole wat is de beredenering geweest om een weerstand toe te voegen in het midden van de transmissielijn?

Modbus (rs485) zou een 1200meter moeten kunnen overbruggen, dus ik verwacht dat het dan met 30cm nog net wel werkt met niet juist geplaatste afsluitweerstanden en met 50cm niet meer.

Is die kabel zelf getwisted? verwacht dat een ethernetkabel prima gaat werken.

[ Voor 24% gewijzigd door Tinusvolkel op 27-06-2025 14:04 ]

[firecaps30]

@konehead Waarom gebruik je niet zo een simpele modbus - USB adapter die je in je Pi/PC steekt waar Home Assistant op draait? Zoals deze, en installeer je de Solax Modbus integratie?

[konehead]

sjorsjuhmaniac schreef op vrijdag 27 juni 2025 @ 13:43:
[...]


Pak eens 30cm om te testen. Werkt dat, dan kan je verder proberen met die 2m.

Modbus werkt zoals zo veel protocollen door een hoog/laag op de datakabels te zetten. Weerstand van de kabel/systeem beïnvloedt het verschil tussen een hoog en een laag waardoor het mis kan gaan.

Edit:

Ik heb zo’n 50cm zonder gedoe met weerstandjes.

Ingekort, helaas:

code:

[14:24:21][C][logger:211]: Logger:
[14:24:21][C][logger:211]:   Max Level: VERY_VERBOSE
[14:24:21][C][logger:211]:   Initial Level: VERY_VERBOSE
[14:24:21][C][logger:217]:   Log Baud Rate: 0
[14:24:21][C][logger:217]:   Hardware UART: UART0
[14:24:21][C][uart.arduino_esp8266:118]: UART Bus:
[14:24:21][C][uart.arduino_esp8266:119]:   TX Pin: GPIO13
[14:24:21][C][uart.arduino_esp8266:120]:   RX Pin: GPIO12
[14:24:21][C][uart.arduino_esp8266:122]:   RX Buffer Size: 256
[14:24:21][C][uart.arduino_esp8266:124]:   Baud Rate: 9600 baud
[14:24:21][C][uart.arduino_esp8266:124]:   Data Bits: 8
[14:24:21][C][uart.arduino_esp8266:124]:   Parity: NONE
[14:24:21][C][uart.arduino_esp8266:124]:   Stop bits: 1
[14:24:21][C][uart.arduino_esp8266:133]:   Using software serial
[14:24:21][C][modbus:166]: Modbus:
[14:24:21][C][modbus:168]:   Send Wait Time: 250 ms
[14:24:21][C][modbus:168]:   CRC Disabled: NO
[14:24:21][C][modbus.number:083]: modbus.numberModbus Number '${devicename} MaxOutputPct'
[14:24:22][C][homeassistant.time:010]: Home Assistant Time:
[14:24:22][C][homeassistant.time:010]:   Timezone: 'CET-1CEST,M3.5.0,M10.5.0/3'
[14:24:22][V][modbus:043]: Stop waiting for response from 1
[14:24:22][V][modbus_controller:043]: Sending next modbus command to device 1 register 0xC15 count 1
[14:24:22][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:22][V][modbus:226]: Modbus write: 01.04.0C.15.00.01.23.5E (8)
[14:24:22][V][modbus_controller:570]: Command sent 4 0xC15 1 send_count: 5
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} DcPower'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'W'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'power'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} DcVoltage'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'V'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'voltage'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} DcInputCurrent'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'A'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'current'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} AcFrequency'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'Hz'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} AcVoltage'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'V'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'voltage'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} AcOutputCurrent'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'A'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'current'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} AcPower'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'W'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'power'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} EnergyToday'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'kWh'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'energy'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} EnergyTotal'
[14:24:22]modbus_controller.sensor  State Class: 'total_increasing'
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'kWh'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'energy'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][D][uart_debug:114]: >>> 01:04:0C:15:00:01:23:5E
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} Temperature'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'C'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'temperature'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:thermometer'
[14:24:22][C][modbus_controller.switch:079]: modbus_controller.switchModbus Controller Switch '${devicename} Enabled'
[14:24:22]modbus_controller.switch  Restore Mode: disabled
[14:24:22][C][captive_portal:089]: Captive Portal:
[14:24:22][C][web_server:285]: Web Server:
[14:24:22][C][web_server:285]:   Address: test-logger.local:80
[14:24:22][C][esphome.ota:073]: Over-The-Air updates:
[14:24:22][C][esphome.ota:073]:   Address: test-logger.local:8266
[14:24:22][C][esphome.ota:073]:   Version: 2
[14:24:22][C][safe_mode:018]: Safe Mode:
[14:24:22][C][safe_mode:019]:   Boot considered successful after 60 seconds
[14:24:22][C][safe_mode:019]:   Invoke after 10 boot attempts
[14:24:22][C][safe_mode:019]:   Remain for 300 seconds
[14:24:22][C][api:182]: API Server:
[14:24:22][C][api:182]:   Address: test-logger.local:6053
[14:24:22][C][api:192]:   Using noise encryption: NO
[14:24:22][C][mdns:122]: mDNS:
[14:24:22][C][mdns:122]:   Hostname: test-logger
[14:24:22][V][mdns:126]:   Services:
[14:24:22][V][mdns:128]:   - _esphomelib, _tcp, 6053
[14:24:22][V][mdns:131]:     TXT: friendly_name = ESP Logging Test
[14:24:22][V][mdns:131]:     TXT: version = 2025.6.1
[14:24:22][V][mdns:131]:     TXT: mac = e8db84daba1b
[14:24:22][V][mdns:131]:     TXT: platform = ESP8266
[14:24:22][V][mdns:131]:     TXT: board = d1_mini
[14:24:22][V][mdns:131]:     TXT: network = wifi
[14:24:22][V][mdns:128]:   - _http, _tcp, 80
[14:24:22][C][modbus_controller:349]: ModbusController:
[14:24:22][C][modbus_controller:349]:   Address: 0x01
[14:24:22][C][modbus_controller:349]:   Max Command Retries: 4
[14:24:22][C][modbus_controller:349]:   Offline Skip Updates: 0
[14:24:22][C][modbus_controller:356]: sensormap
[14:24:22][C][modbus_controller:358]:  Sensor type=1 start=0x0 offset=0x0 count=1 size=1
[14:24:22][C][modbus_controller:358]:  Sensor type=3 start=0x3 offset=0x0 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=3 start=0x3 offset=0x0 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=3 start=0x5 offset=0x0 count=2 size=4
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x4 offset=0x0 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x25 offset=0x0 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x25 offset=0x2 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x25 offset=0x4 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x25 offset=0x6 count=2 size=4
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x35 offset=0x0 count=2 size=4
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x35 offset=0x4 count=2 size=4
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0xC15 offset=0x0 count=1 size=2
[14:24:22][C][modbus_controller:362]: ranges
[14:24:22][C][modbus_controller:364]:   Range type=1 start=0x0 count=1 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=3 start=0x3 count=1 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=3 start=0x5 count=2 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=4 start=0x4 count=1 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=4 start=0x25 count=5 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=4 start=0x35 count=4 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=4 start=0xC15 count=1 skip_updates=0
[14:24:22][C][modbus_controller:367]: server registers
[14:24:22][V][modbus:043]: Stop waiting for response from 1
[14:24:22][D][modbus_controller:039]: Modbus command to device=1 register=0xC15 no response received - removed from send queue
[14:24:27][V][modbus_controller:232]: Updating modbus component
[14:24:27][VV][modbus_controller:236]: Updating range 0x0
[14:24:27][V][modbus_controller:198]: Range : 0 Size: 1 (1) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0x3
[14:24:27][V][modbus_controller:198]: Range : 3 Size: 1 (3) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0x5
[14:24:27][V][modbus_controller:198]: Range : 5 Size: 2 (3) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0x4
[14:24:27][V][modbus_controller:198]: Range : 4 Size: 1 (4) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0x25
[14:24:27][V][modbus_controller:198]: Range : 25 Size: 5 (4) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0x35
[14:24:27][V][modbus_controller:198]: Range : 35 Size: 4 (4) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0xC15
[14:24:27][V][modbus_controller:198]: Range : C15 Size: 1 (4) skip: 0
[14:24:27][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x00 count 1
[14:24:27][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:27][V][modbus:226]: Modbus write: 01.01.00.00.00.01.FD.CA (8)
[14:24:27][V][modbus_controller:570]: Command sent 1 0x0 1 send_count: 1
[14:24:27][D][uart_debug:114]: >>> 01:01:00:00:00:01:FD:CA
[14:24:28][V][modbus:043]: Stop waiting for response from 1
[14:24:28][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x00 count 1
[14:24:28][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:28][V][modbus:226]: Modbus write: 01.01.00.00.00.01.FD.CA (8)
[14:24:28][V][modbus_controller:570]: Command sent 1 0x0 1 send_count: 2
[14:24:28][D][uart_debug:114]: >>> 01:01:00:00:00:01:FD:CA
[14:24:28][V][modbus:043]: Stop waiting for response from 1
[14:24:28][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x00 count 1
[14:24:28][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:28][V][modbus:226]: Modbus write: 01.01.00.00.00.01.FD.CA (8)
[14:24:28][V][modbus_controller:570]: Command sent 1 0x0 1 send_count: 3
[14:24:28][D][uart_debug:114]: >>> 01:01:00:00:00:01:FD:CA
[14:24:28][V][modbus:043]: Stop waiting for response from 1
[14:24:28][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x00 count 1
[14:24:28][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:28][V][modbus:226]: Modbus write: 01.01.00.00.00.01.FD.CA (8)
[14:24:28][V][modbus_controller:570]: Command sent 1 0x0 1 send_count: 4
[14:24:28][D][uart_debug:114]: >>> 01:01:00:00:00:01:FD:CA
[14:24:28][VV][modbus:054]: Modbus received Byte  255 (0Xff)
[14:24:28][V][modbus:036]: Clearing buffer of 1 bytes - timeout
[14:24:28][D][uart_debug:114]: <<< FF
[14:24:28][V][modbus:043]: Stop waiting for response from 1
[14:24:28][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x00 count 1
[14:24:28][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:28][V][modbus:226]: Modbus write: 01.01.00.00.00.01.FD.CA (8)
[14:24:28][V][modbus_controller:570]: Command sent 1 0x0 1 send_count: 5
[14:24:28][D][uart_debug:114]: >>> 01:01:00:00:00:01:FD:CA
[14:24:28][VV][modbus:054]: Modbus received Byte  255 (0Xff)
[14:24:28][V][modbus:036]: Clearing buffer of 1 bytes - timeout
[14:24:28][D][uart_debug:114]: <<< FF

[konehead]

firecaps30 schreef op vrijdag 27 juni 2025 @ 14:07:
@konehead Waarom gebruik je niet zo een simpele modbus - USB adapter die je in je Pi/PC steekt waar Home Assistant op draait? Zoals deze, en installeer je de Solax Modbus integratie?

Goede vraag! Daar was ik mee begonnen (heb zo'n stick en ook de WIFI variant zelfs). Om heel eerlijk te zijn was dat mijn droom implementatie. Maar krijg daar dezelfde foutmelding. Ik ben ook in contact met @Growatt hierover.

Zij zeggen:
The wifi-stick can worked with SYSCOM. Beacuse without the stick we cannot setting your inverter. When you get your IP addres s you can use this command to check if the ShineWiFi-X's Modbus TCP port is open. [Test-NetConnection -ComputerName x.x.x.x -Port 502]


Dat heb ik gedaan, resultaat:
Connection to 192.168.1.72 port 502 [tcp/asa-appl-proto] succeeded!
192.168.1.72 port 80 (tcp) failed: Connection refused

Reply terug: This shows the inverter and wifi sitck is correct. You may check your Home Assistant settimg.

[arro3038]

konehead schreef op vrijdag 27 juni 2025 @ 14:25:
[...]


Ingekort, helaas:

code:

[14:24:21][C][logger:211]: Logger:
[14:24:21][C][logger:211]:   Max Level: VERY_VERBOSE
[14:24:21][C][logger:211]:   Initial Level: VERY_VERBOSE
[14:24:21][C][logger:217]:   Log Baud Rate: 0
[14:24:21][C][logger:217]:   Hardware UART: UART0
[14:24:21][C][uart.arduino_esp8266:118]: UART Bus:
[14:24:21][C][uart.arduino_esp8266:119]:   TX Pin: GPIO13
[14:24:21][C][uart.arduino_esp8266:120]:   RX Pin: GPIO12
[14:24:21][C][uart.arduino_esp8266:122]:   RX Buffer Size: 256
[14:24:21][C][uart.arduino_esp8266:124]:   Baud Rate: 9600 baud
[14:24:21][C][uart.arduino_esp8266:124]:   Data Bits: 8
[14:24:21][C][uart.arduino_esp8266:124]:   Parity: NONE
[14:24:21][C][uart.arduino_esp8266:124]:   Stop bits: 1
[14:24:21][C][uart.arduino_esp8266:133]:   Using software serial
[14:24:21][C][modbus:166]: Modbus:
[14:24:21][C][modbus:168]:   Send Wait Time: 250 ms
[14:24:21][C][modbus:168]:   CRC Disabled: NO
[14:24:21][C][modbus.number:083]: modbus.numberModbus Number '${devicename} MaxOutputPct'
[14:24:22][C][homeassistant.time:010]: Home Assistant Time:
[14:24:22][C][homeassistant.time:010]:   Timezone: 'CET-1CEST,M3.5.0,M10.5.0/3'
[14:24:22][V][modbus:043]: Stop waiting for response from 1
[14:24:22][V][modbus_controller:043]: Sending next modbus command to device 1 register 0xC15 count 1
[14:24:22][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:22][V][modbus:226]: Modbus write: 01.04.0C.15.00.01.23.5E (8)
[14:24:22][V][modbus_controller:570]: Command sent 4 0xC15 1 send_count: 5
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} DcPower'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'W'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'power'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} DcVoltage'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'V'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'voltage'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} DcInputCurrent'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'A'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'current'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} AcFrequency'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'Hz'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} AcVoltage'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'V'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'voltage'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} AcOutputCurrent'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'A'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'current'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} AcPower'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'W'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'power'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} EnergyToday'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'kWh'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'energy'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} EnergyTotal'
[14:24:22]modbus_controller.sensor  State Class: 'total_increasing'
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'kWh'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'energy'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:flash'
[14:24:22][D][uart_debug:114]: >>> 01:04:0C:15:00:01:23:5E
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensorModbus Controller Sensor '${devicename} Temperature'
[14:24:22]modbus_controller.sensor  State Class: ''
[14:24:22]modbus_controller.sensor  Unit of Measurement: 'C'
[14:24:22]modbus_controller.sensor  Accuracy Decimals: 1
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Device Class: 'temperature'
[14:24:22][C][modbus_controller.sensor:010]: modbus_controller.sensor  Icon: 'mdi:thermometer'
[14:24:22][C][modbus_controller.switch:079]: modbus_controller.switchModbus Controller Switch '${devicename} Enabled'
[14:24:22]modbus_controller.switch  Restore Mode: disabled
[14:24:22][C][captive_portal:089]: Captive Portal:
[14:24:22][C][web_server:285]: Web Server:
[14:24:22][C][web_server:285]:   Address: test-logger.local:80
[14:24:22][C][esphome.ota:073]: Over-The-Air updates:
[14:24:22][C][esphome.ota:073]:   Address: test-logger.local:8266
[14:24:22][C][esphome.ota:073]:   Version: 2
[14:24:22][C][safe_mode:018]: Safe Mode:
[14:24:22][C][safe_mode:019]:   Boot considered successful after 60 seconds
[14:24:22][C][safe_mode:019]:   Invoke after 10 boot attempts
[14:24:22][C][safe_mode:019]:   Remain for 300 seconds
[14:24:22][C][api:182]: API Server:
[14:24:22][C][api:182]:   Address: test-logger.local:6053
[14:24:22][C][api:192]:   Using noise encryption: NO
[14:24:22][C][mdns:122]: mDNS:
[14:24:22][C][mdns:122]:   Hostname: test-logger
[14:24:22][V][mdns:126]:   Services:
[14:24:22][V][mdns:128]:   - _esphomelib, _tcp, 6053
[14:24:22][V][mdns:131]:     TXT: friendly_name = ESP Logging Test
[14:24:22][V][mdns:131]:     TXT: version = 2025.6.1
[14:24:22][V][mdns:131]:     TXT: mac = e8db84daba1b
[14:24:22][V][mdns:131]:     TXT: platform = ESP8266
[14:24:22][V][mdns:131]:     TXT: board = d1_mini
[14:24:22][V][mdns:131]:     TXT: network = wifi
[14:24:22][V][mdns:128]:   - _http, _tcp, 80
[14:24:22][C][modbus_controller:349]: ModbusController:
[14:24:22][C][modbus_controller:349]:   Address: 0x01
[14:24:22][C][modbus_controller:349]:   Max Command Retries: 4
[14:24:22][C][modbus_controller:349]:   Offline Skip Updates: 0
[14:24:22][C][modbus_controller:356]: sensormap
[14:24:22][C][modbus_controller:358]:  Sensor type=1 start=0x0 offset=0x0 count=1 size=1
[14:24:22][C][modbus_controller:358]:  Sensor type=3 start=0x3 offset=0x0 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=3 start=0x3 offset=0x0 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=3 start=0x5 offset=0x0 count=2 size=4
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x4 offset=0x0 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x25 offset=0x0 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x25 offset=0x2 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x25 offset=0x4 count=1 size=2
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x25 offset=0x6 count=2 size=4
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x35 offset=0x0 count=2 size=4
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0x35 offset=0x4 count=2 size=4
[14:24:22][C][modbus_controller:358]:  Sensor type=4 start=0xC15 offset=0x0 count=1 size=2
[14:24:22][C][modbus_controller:362]: ranges
[14:24:22][C][modbus_controller:364]:   Range type=1 start=0x0 count=1 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=3 start=0x3 count=1 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=3 start=0x5 count=2 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=4 start=0x4 count=1 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=4 start=0x25 count=5 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=4 start=0x35 count=4 skip_updates=0
[14:24:22][C][modbus_controller:364]:   Range type=4 start=0xC15 count=1 skip_updates=0
[14:24:22][C][modbus_controller:367]: server registers
[14:24:22][V][modbus:043]: Stop waiting for response from 1
[14:24:22][D][modbus_controller:039]: Modbus command to device=1 register=0xC15 no response received - removed from send queue
[14:24:27][V][modbus_controller:232]: Updating modbus component
[14:24:27][VV][modbus_controller:236]: Updating range 0x0
[14:24:27][V][modbus_controller:198]: Range : 0 Size: 1 (1) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0x3
[14:24:27][V][modbus_controller:198]: Range : 3 Size: 1 (3) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0x5
[14:24:27][V][modbus_controller:198]: Range : 5 Size: 2 (3) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0x4
[14:24:27][V][modbus_controller:198]: Range : 4 Size: 1 (4) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0x25
[14:24:27][V][modbus_controller:198]: Range : 25 Size: 5 (4) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0x35
[14:24:27][V][modbus_controller:198]: Range : 35 Size: 4 (4) skip: 0
[14:24:27][VV][modbus_controller:236]: Updating range 0xC15
[14:24:27][V][modbus_controller:198]: Range : C15 Size: 1 (4) skip: 0
[14:24:27][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x00 count 1
[14:24:27][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:27][V][modbus:226]: Modbus write: 01.01.00.00.00.01.FD.CA (8)
[14:24:27][V][modbus_controller:570]: Command sent 1 0x0 1 send_count: 1
[14:24:27][D][uart_debug:114]: >>> 01:01:00:00:00:01:FD:CA
[14:24:28][V][modbus:043]: Stop waiting for response from 1
[14:24:28][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x00 count 1
[14:24:28][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:28][V][modbus:226]: Modbus write: 01.01.00.00.00.01.FD.CA (8)
[14:24:28][V][modbus_controller:570]: Command sent 1 0x0 1 send_count: 2
[14:24:28][D][uart_debug:114]: >>> 01:01:00:00:00:01:FD:CA
[14:24:28][V][modbus:043]: Stop waiting for response from 1
[14:24:28][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x00 count 1
[14:24:28][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:28][V][modbus:226]: Modbus write: 01.01.00.00.00.01.FD.CA (8)
[14:24:28][V][modbus_controller:570]: Command sent 1 0x0 1 send_count: 3
[14:24:28][D][uart_debug:114]: >>> 01:01:00:00:00:01:FD:CA
[14:24:28][V][modbus:043]: Stop waiting for response from 1
[14:24:28][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x00 count 1
[14:24:28][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:28][V][modbus:226]: Modbus write: 01.01.00.00.00.01.FD.CA (8)
[14:24:28][V][modbus_controller:570]: Command sent 1 0x0 1 send_count: 4
[14:24:28][D][uart_debug:114]: >>> 01:01:00:00:00:01:FD:CA
[14:24:28][VV][modbus:054]: Modbus received Byte  255 (0Xff)
[14:24:28][V][modbus:036]: Clearing buffer of 1 bytes - timeout
[14:24:28][D][uart_debug:114]: <<< FF
[14:24:28][V][modbus:043]: Stop waiting for response from 1
[14:24:28][V][modbus_controller:043]: Sending next modbus command to device 1 register 0x00 count 1
[14:24:28][VV][uart.arduino_esp8266:198]:     Flushing
[14:24:28][V][modbus:226]: Modbus write: 01.01.00.00.00.01.FD.CA (8)
[14:24:28][V][modbus_controller:570]: Command sent 1 0x0 1 send_count: 5
[14:24:28][D][uart_debug:114]: >>> 01:01:00:00:00:01:FD:CA
[14:24:28][VV][modbus:054]: Modbus received Byte  255 (0Xff)
[14:24:28][V][modbus:036]: Clearing buffer of 1 bytes - timeout
[14:24:28][D][uart_debug:114]: <<< FF

Gebruik je ook een flow control pin? Bij mijn versie van het TTL bordje bleek dat nodig te zijn.

In de ESPHOME code heb ik het volgende staan:

modbus:
id: modbus1
uart_id: mod_bus
flow_control_pin: 5

Die pin 5 (witte kabel) is aangesloten op zowel DE en RE (blauw en zwart) van het TTL boardje aangesloten.

Voordat ik dit had gedaan kreeg ik ook geen contact met de omvormer er daarna wel

Zie de foto ter illustratie. Zit allemaal nog op een breadboard totdat ik eens een keer de moed krijg om het echt netjes te maken

[ Voor 100% gewijzigd door arro3038 op 27-06-2025 17:06 ]

[konehead]

arro3038 schreef op vrijdag 27 juni 2025 @ 17:02:
[...]


Gebruik je ook een flow control pin? Bij mijn versie van het TTL bordje bleek dat nodig te zijn.

In de ESPHOME code heb ik het volgende staan:

modbus:
id: modbus1
uart_id: mod_bus
flow_control_pin: 5

Die pin 5 (witte kabel) is aangesloten op zowel DE en RE (blauw en zwart) van het TTL boardje aangesloten.

Voordat ik dit had gedaan kreeg ik ook geen contact met de omvormer er daarna wel

Zie de foto ter illustratie. Zit allemaal nog op een breadboard totdat ik eens een keer de moed krijg om het echt netjes te maken

[Afbeelding]

Dankjewel! Ik heb je boardje nagebouwd (ik had nog hetzelfde TLL bordje liggen). Helaas zelfde uitkomst

TLL => Wemos D1 mini
DI => Aangesloten op D6
DE/RE => aangesloten op D1 (dus DE en RE samengevoegd)
RO => aangesloten op D7

VCC => 5v
GND =.> GND

Aansluiting naar inverter (SYS COM)

B (groen) > Pin 4
A (wit groen > Pin 3

code:

uart:
  id: gw_uart
  baud_rate: 9600
  tx_pin: GPIO12
  rx_pin: GPIO13

modbus:
  id: modbus1
  uart_id: gw_uart
  flow_control_pin: 5

[arro3038]

konehead schreef op vrijdag 27 juni 2025 @ 21:37:
[...]


Dankjewel! Ik heb je boardje nagebouwd (ik had nog hetzelfde TLL bordje liggen). Helaas zelfde uitkomst

TLL => Wemos D1 mini
DI => Aangesloten op D6
DE/RE => aangesloten op D1 (dus DE en RE samengevoegd)
RO => aangesloten op D7

VCC => 5v
GND =.> GND

Aansluiting naar inverter (SYS COM)

B (groen) > Pin 4
A (wit groen > Pin 3

code:

uart:
  id: gw_uart
  baud_rate: 9600
  tx_pin: GPIO12
  rx_pin: GPIO13

modbus:
  id: modbus1
  uart_id: gw_uart
  flow_control_pin: 5

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Irritant zeg, ik heb helaas ook geen andere ideeën.

[Dutchess_Nicole]

Tinusvolkel schreef op vrijdag 27 juni 2025 @ 14:00:

@Dutchess_Nicole wat is de beredenering geweest om een weerstand toe te voegen in het midden van de transmissielijn?

Modbus (rs485) zou een 1200meter moeten kunnen overbruggen, dus ik verwacht dat het dan met 30cm nog net wel werkt met niet juist geplaatste afsluitweerstanden en met 50cm niet meer.

Is die kabel zelf getwisted? verwacht dat een ethernetkabel prima gaat werken.

Experimenteren, min of meer. Met een kabel direct, 2 aderig en niet getwist werkte het signaaloverdracht niet. Ik stuurde wel signalen naar de omvormer maar kreeg geen reactie. Er zit al een weerstand op het TTL bordje, dus dat zou wat moeten doen maar was blijkbaar niet genoeg. Nog een weerstand aan de plug kant gaf ook geen soelaas, dus toen heb ik maar besloten om er in het midden nog 1tje te plaatsen.

Ineens begon dat te werken.

Ik heb geen idee waarom een weerstand daar verschil zou maken maar voor mij is dat blijkbaar de oplossing.

[konehead]

Dutchess_Nicole schreef op zaterdag 28 juni 2025 @ 08:33:
[...]


Experimenteren, min of meer. Met een kabel direct, 2 aderig en niet getwist werkte het signaaloverdracht niet. Ik stuurde wel signalen naar de omvormer maar kreeg geen reactie. Er zit al een weerstand op het TTL bordje, dus dat zou wat moeten doen maar was blijkbaar niet genoeg. Nog een weerstand aan de plug kant gaf ook geen soelaas, dus toen heb ik maar besloten om er in het midden nog 1tje te plaatsen.

Ineens begon dat te werken.

Ik heb geen idee waarom een weerstand daar verschil zou maken maar voor mij is dat blijkbaar de oplossing.

Ik probeer het ook te begrijpen: heb jij naast de ESP/TLL oplossing ook je ShineWifi stick in je inverter zitten?

Ik begin steeds meer te vermoeden dat hier iets niet lekker zit. Voor de fijnproevers; ik heb de oplossingen ook getest zonder shinestick

[klump4u]

Ik heb gewoon de wifi stick in de omvormer zitten en lees deze ook met Grott en HA uit.
De modbus wordt uitgelezen door een python script op een raspberry pi en een CH340 USB to RS485 converter en parallel daaraan heb ik een wemos d1 mini met onderstaande module en deze loopt op ESPHome in HA. De A+ gaat naar pin 3 van de Growatt en de B- naar pin 4

[brambo123]

konehead schreef op vrijdag 27 juni 2025 @ 21:37:
[...]


Dankjewel! Ik heb je boardje nagebouwd (ik had nog hetzelfde TLL bordje liggen). Helaas zelfde uitkomst

TLL => Wemos D1 mini
DI => Aangesloten op D6
DE/RE => aangesloten op D1 (dus DE en RE samengevoegd)
RO => aangesloten op D7

VCC => 5v
GND =.> GND

Aansluiting naar inverter (SYS COM)

B (groen) > Pin 4
A (wit groen > Pin 3

code:

uart:
  id: gw_uart
  baud_rate: 9600
  tx_pin: GPIO12
  rx_pin: GPIO13

modbus:
  id: modbus1
  uart_id: gw_uart
  flow_control_pin: 5

[Afbeelding]

[Afbeelding]

[Afbeelding]

[Afbeelding]

Volgens mij hebt de RS485 module sowieso een slag verkeerd op breadboard zitten.
Alle communicatie pinnen van je module zijn nu met elkaar verbonden en hebben geen verbinding met je draden

[Dutchess_Nicole]

konehead schreef op zaterdag 28 juni 2025 @ 15:28:
[...]


Ik probeer het ook te begrijpen: heb jij naast de ESP/TLL oplossing ook je ShineWifi stick in je inverter zitten?

Ik begin steeds meer te vermoeden dat hier iets niet lekker zit. Voor de fijnproevers; ik heb de oplossingen ook getest zonder shinestick

Nee, die heb ik niet. Ik heb alleen de modbus connector die aangesloten zit.

Ter verduidelijking: Ik heb origineel in 2004 inderdaad zo'n Shinewatdanook stick gekregen. Die heeft net iets langer dan een jaar gewerkt and gaf daarna de geest.

Ik was in die tijd nog niet bezig met Home Automation dus ik had geen interresse in een nieuwe dus die heb ik nooit besteld.

9 jaar na installatie van de toenmalige inverter begon dat ding ook kuren te vertonen (niet opstarten, relais bleef maar in- en uitschakelen en wat andere maffe dingen) dus ik heb dat ding laten vervangen door een nieuwe, en daarbij dus ook geen Shinedinges bestelt want die dingen gaan in mijn ervaring direct stuk.

[ Voor 40% gewijzigd door Dutchess_Nicole op 29-06-2025 09:21 ]

[konehead]

brambo123 schreef op zaterdag 28 juni 2025 @ 18:37:
[...]

Volgens mij hebt de RS485 module sowieso een slag verkeerd op breadboard zitten.
Alle communicatie pinnen van je module zijn nu met elkaar verbonden en hebben geen verbinding met je draden

Wat stom! En scherp van jou!! Gelijk even getest, maar helaas..

[brambo123]

konehead schreef op zondag 29 juni 2025 @ 09:44:
[...]

Wat stom! En scherp van jou!! Gelijk even getest, maar helaas..

[Afbeelding]

Ik zou flow_control_pin ook even netjes GPIO5 van maken.
Weet niet of die nu die nu pin D5 of GPIO5 pakt.

Beste kun je overigens je gnd ergens aan aarde hangen.
Van stopcontact of koelblok van omvormer.

[klump4u]

Gnd doe je toch aan de gnd van de Wemos.

Mijn werkende code met een Wemos D1 mini.

YAML:

esphome:
  name: growatt8266

esp8266:
  board: d1_mini

# Enable logging
logger:
  baud_rate: 0
# Enable Home Assistant API
api:

ota:
  platform: esphome

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

captive_portal:

# Example configuration entry
uart:
  - id: uart_0
    baud_rate: 9600
    tx_pin: GPIO12
    rx_pin: GPIO14
    rx_buffer_size: 2048
    debug:
      direction: both

modbus:
  uart_id: uart_0
  flow_control_pin: GPIO4
  send_wait_time: 10ms
  disable_crc: true

modbus_controller:
  - id: epever
    ## the Modbus device addr
    address: 0x1
    setup_priority: -10
    command_throttle: 25ms


sensor:
  - platform: growatt_solar
    update_interval: 60s
    protocol_version: RTU2


    phase_a:
      voltage:
          name: "Growatt Voltage Phase A"
          filters:
            lambda:
              float MIN_VALUE = 210.0;
              float MAX_VALUE = 270.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};
      current:
          name: "Growatt Current Phase A"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 45.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};
      active_power:
          name: "Growatt Power Phase A"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 7000.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};

    phase_b:
      voltage:
          name: "Growatt Voltage Phase B"
          filters:
            lambda:
              float MIN_VALUE = 210.0;
              float MAX_VALUE = 270.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};
      current:
          name: "Growatt Current Phase B"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 45.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};
      active_power:
          name: "Growatt Power Phase B"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 7000.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};

    phase_c:
      voltage:
          name: "Growatt Voltage Phase C"
          filters:
            lambda:
              float MIN_VALUE = 210.0;
              float MAX_VALUE = 270.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};
      current:
          name: "Growatt Current Phase C"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 45.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};
      active_power:
          name: "Growatt Power Phase C"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 7000.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};

    pv1:
      voltage:
          name: "Growatt PV1 Voltage"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 400.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};
      current:
          name: "Growatt PV1 Current"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 20.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};
      active_power:
          name: "Growatt PV1 Active Power"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 3000.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};

    pv2:
      voltage:
          name: "Growatt PV2 Voltage"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 400.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};
      current:
          name: "Growatt PV2 Current"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 20.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};
      active_power:
          name: "Growatt PV2 Active Power"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 3000.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};

    active_power:
          name: "Growatt Grid Active Power"
          filters:
            lambda:
              float MIN_VALUE = 0.0;
              float MAX_VALUE = 12000.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};

    pv_active_power:
          name: "Growatt PV Active Power"
          filters:
          - lambda:
             float MIN_VALUE = 0.0;
             float MAX_VALUE = 6000.0;
             if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
             else return {};

    frequency:
          name: "Growatt Frequency"
          filters:
            lambda:
              float MIN_VALUE = 47.0;
              float MAX_VALUE = 53.0;
              if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
              else return {};

    energy_production_day:
      name: "Growatt Today's Generation"
      filters:
        lambda:
          float MIN_VALUE = 0.0;
          float MAX_VALUE = 100.0;
          if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
          else return {};


    total_energy_production:
      name: "Growatt Total Energy Production"

    inverter_module_temp:
      name: "Growatt Inverter Module Temp"
      filters:
        lambda:
          float MIN_VALUE = 0.0;
          float MAX_VALUE = 100.0;
          if (MIN_VALUE <= x && x <= MAX_VALUE) return x;
          else return {};

[ Voor 98% gewijzigd door klump4u op 29-06-2025 11:11 ]

[brambo123]

klump4u schreef op zondag 29 juni 2025 @ 11:05:
Gnd doe je toch aan de gnd van de Wemos.

[...]

Ja, gnd van Wemos en RS485 module moeten aan elkaar.
Maar gnd moet ook verbonden zijn met een aardpunt.
RS485 is een 3 draads verbinding, A B en GND.
GND wordt vaak weg gelaten omdat beide zijden meestel wel hun GND aan de aarde hebben hangen.
Zou je de Wemos voeden met een vaste desktop pc, dan is die via usb automatisch geaard.
Maar niet als je laptop of een telefoon lader pakt.

[AUijtdehaag]

Waarom nemen jullie geen m5stack ipv die losse printjes?
(ik heb in het verleden veel uitvallende RS485 bordjes gehad van ALI toen ik ze nog zelf samenstelde en sinds m5stack RS485 base is dat niet meer voorgekomen)

Ik heb hier code staan voor een MOD TL3-X

Eventueel nog HA yaml om naar pvoutput te gaan:

YAML:

## elke 5 minuten naar pvoutput
automation:
  - id: 4f863af550147e2b3170
    alias: update pvoutput
    trigger:
      platform: time_pattern
      minutes: /5
    condition:
      and:
        - condition: state
          entity_id: sensor.growatt_status
          state: Normal
        - condition: numeric_state
          entity_id: sensor.growatt_ac_power
          above: 16
    action:
      service: rest_command.update_pvoutput
      data: {}
    mode: single

## v1 = Energy Generation (Wh) / v2 = Power Generation  (W) / v3 = Energy Production (Wh) / v4 = Power Production  (W) / v5 = Temperature (degr. C)
rest_command:
  update_pvoutput:
    url: "https://pvoutput.org/service/r2/addstatus.jsp"
    method: post
    headers:
      X-Pvoutput-Apikey: !secret pvoutput_api_key
      X-Pvoutput-SystemId: !secret pvoutput_system_id_1
      Content-Type: 'application/x-www-form-urlencoded'
    payload: >-
      d={{now().strftime("%Y%m%d")}}                                          {#- date -#}
      &t={{now().strftime("%H:%M")}}                                          {#- time -#}
      &v1=
      &v2={{states('sensor.growatt_ac_power')|float(0) |round(0)}}            {#- Power generation (W) -#}
      &v5={{states('sensor.growatt_temperature')|float(0) |round(0)}}         {#- temperature (C) -#}
      &v7={{states('sensor.growatt_pv1_power')|float(0) |round(0)}}           {#- Power Pv1 (W) -#}
      &v8={{states('sensor.growatt_pv2_power')|float(0) |round(0)}}           {#- Power PV2 (W) -#}
      &v9={{states('sensor.growatt_pv1_voltage')|float(0) |round(0)}}         {#- Voltage PV1 (V) -#}
      &v10={{states('sensor.growatt_pv2_voltage')|float(0) |round(0)}}        {#- Voltage PV2 (V) -#}
      &c1=1

[ Voor 77% gewijzigd door AUijtdehaag op 29-06-2025 17:36 ]

[jadjong]

AUijtdehaag schreef op zondag 29 juni 2025 @ 17:24:
Waarom nemen jullie geen m5stack ipv die losse printjes?

Tja, waarom niet een ethernet <> RS485/modbus converter? Twee stekkers aansluiten en je bent klaar.

[AUijtdehaag]

@jadjong
Vind het wel fijn dat alle software in de esp draait ipv een extra stuk hardware naast de converter waar code op moet draaien.

Mijn marstek kan ik zo nog de backup wcd aanzetten bij komplete stroomuitval.

[ Voor 6% gewijzigd door AUijtdehaag op 29-06-2025 18:05 ]

[brambo123]

jadjong schreef op zondag 29 juni 2025 @ 17:59:
[...]

Tja, waarom niet een ethernet <> RS485/modbus converter? Twee stekkers aansluiten en je bent klaar.

Of nog makkelijker, de nieuwe ShineWiLan-X2 er in stoppen.
Heeft modbus TCP, krijgt voeding direct van omvormer, en kan zowel wifi als bedraad netwerk.

[konehead]

Zo, twee weken verder en behoorlijke stappen gemaakt. Dank voor alle reacties en input! Met hulp van een topper van hier: @sjorsjuhmaniac! Ik mocht zijn ESP kastje lenen welke op zijn inverter goed werkte. En via deze stap hebben we een nog al stomme fout gevonden: Ik had de modbus draadjes op de verkeerde SysCom poort aangesloten.. Er zijn dus twee SysCom poorten op mijn inverter. Conclusie: Was behoorlijk de tunnel ingelopen

Maar veel belangrijker: Data lezen gaat erg goed, schrijven nog niet. Is er iemand die hier succesvol waarde kan schrijven voor de batterij? Ik krijg foutmeldingen terwijl ik wel de Growatt Documentatie (met Hulp van Chat) gebruik... Maar helaas. Ik heb een MIN 4600 TL-XH met Growatt ARK XH Batterijset.

Lessons learnt:
1) Blijf volhouden, de aanhouder wint
2) het kastje van @AUijtdehaag lijkt idd de beste oplossing
3) Mijn wens is dat voor garantie e.d. de data naar Growatt geupload wordt. Ik wil dus de ShineStick én modbus kunnen gebruiken
4) De ModbusTCP oplossing (Via Wifi) lijkt mooi via Solax maar deze oplossing pushed de data naar HA, terwijl de ESPhome oplossing de data eruit trekt (via polling). Voor mijn usecase een substantieel verschil, de SOC van de batterij liep wel eens 8-10 min achter.
5) Als je via Modbus laadt en ontlaadt commando's geeft, dan is er geen limitatie. Ik heb gelezen dat het ESPRom dit niet aankan. Ik heb dit besproken met Growatt en op papier dat je dit onbeperkt kan gebruiken

code:

#
# SENSOR NAMING CONVENTION
#
# The data here is pushed to mqtt and from there picked up by telegraf.
# Current config has some logic built into it so that telegraf does not require
# to have all topics hardcoded. This logic uses the topic/endpoint name to determine
# the type of data (Temperature, Power, Voltage, Percent, etc).
# convention is:
#
# DEVICENAME_ANY_TEXT_NAME_YOU_WANT_DATATYPE
#     |                |               |
#     |                |               |
#     |                |               |_____ The type of data
#     |                |               |_____ EX: POWER, VOLTGE, PERCENT
#     |                |
#     |                |____Any user friend text descriptor
#     |
#     |____ The device name

substitutions:
  version: "1.1.10"
  project_name: "growatt"
  project_author: "me"

esphome:
  name: ${project_name}
  comment: "${project_name} inverter - v${version}"
  project:
    name: "${project_author}.${project_name}"
    version: "${version}"

esp32:
  board: mhetesp32minikit
  framework:
    type: arduino

logger:
  logs:
    modbus_controller.sensor: WARN
    modbus_controller.output: WARN
    modbus_controller: DEBUG
    modbus: DEBUG
    modbus.number: WARN
    esp32.preferences: WARN
    sensor: WARN
    text_sensor: WARN
    number: WARN
    log_topic: NONE

# Enable Home Assistant API
api:

ota:
  - platform: esphome
    #  password: !secret ota_password

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  # Optional manual IP

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "${project_name} Fallback Hotspot"
    password: "iEA7MxzX4hb6"

captive_portal:

web_server:
  port: 80

# mqtt
#mqtt:
#  broker: 192.168.88.117
#  topic_prefix: "esphome/inverter2"
#  #discovery_prefix: "testinggggg"
#  discovery_unique_id_generator: mac

### Modbus Communicatie ###
uart:
  id: mod_bus
  tx_pin: 23
  rx_pin: 19
  baud_rate: 9600
  parity: none
  stop_bits: 1

modbus:
  - send_wait_time: 1000ms

modbus_controller:
  - id: ${project_name}
    address: 0x1
    update_interval: 10s
    command_throttle: 10ms


### Sensoren ###
sensor:
  # Inverter Status & Info
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: inverter_status_state
    name: Inverter Status State
    address: 0
    icon: mdi:flash
    register_type: read
    value_type: U_WORD
    accuracy_decimals: 0

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Inverter Temperature
    id: inverter_temperature
    address: 93
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: IPM Temperature
    id: ipm_temperature
    address: 94
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Boost Temperature
    id: boost_temperature
    address: 95
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: OUT Temperature
    id: out_temperature
    address: 96
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: STM32 Temperature
    id: stm32_temperature
    address: 97
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: derating_mode_status_state
    name: Derating Mode Status State
    icon: mdi:home-heart
    address: 104
    register_type: read
    value_type: U_WORD

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Inverter Fault State
    id: inverter_fault_state
    address: 105
    register_type: read
    icon: mdi:alert-circle
    value_type: U_WORD

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Real Power Percent
    id: real_power_percent
    address: 113
    register_type: read
    device_class: power_factor
    icon: mdi:percent
    value_type: U_WORD
    unit_of_measurement: "%"

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV Insulation Resistance
    id: pv_insulation_resistance
    address: 3060 # Gecorrigeerd adres voor PV Isolation Resistance (voorheen 200)
    register_type: read
    unit_of_measurement: "KΩ"
    icon: mdi:resistor
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # PV Strings
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: total_pv_input_power
    name: Total PV Input Power
    address: 1
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    register_type: read
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV2 Voltage
    id: pv2_voltage
    address: 52 # Correct: Dit is PV2 Voltage volgens protocol (voorheen AC TR Voltage)
    register_type: read
    unit_of_measurement: V
    device_class: voltage
    icon: mdi:solar-panel
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV2 Current
    id: pv2_current
    address: 3008
    register_type: read
    value_type: U_WORD
    unit_of_measurement: A
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV2 Power
    id: pv2_power
    address: 3009
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # AC Net (Grid) & Belasting (Load)
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: AC Power
    id: ac_power
    address: 35
    register_type: read
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: ac_frequency
    name: AC Frequency
    address: 37
    register_type: read
    unit_of_measurement: Hz
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.01

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: AC L1 Voltage
    id: ac_l1_voltage
    address: 38
    register_type: read
    unit_of_measurement: V
    device_class: voltage
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: ac_l1_current
    name: AC L1 Current
    address: 39
    unit_of_measurement: A
    device_class: current
    icon: mdi:flash
    register_type: read
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: ac_l1_power
    name: AC L1 Power
    address: 40
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    register_type: read
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Current
    id: grid_current
    address: 3027
    register_type: read
    value_type: U_WORD
    unit_of_measurement: A
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Frequency
    id: grid_frequency
    address: 3025
    register_type: read
    value_type: U_WORD
    unit_of_measurement: Hz
    accuracy_decimals: 2
    filters:
      - multiply: 0.01

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Voltage
    id: grid_voltage
    address: 3026
    register_type: read
    value_type: U_WORD
    unit_of_measurement: V
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Power VA
    id: grid_power_va
    address: 3028
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: VA
    device_class: apparent_power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Output Power
    id: output_power
    address: 3023
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    device_class: power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: output_maxpower_limited_power
    name: Output Maxpower Limited Power
    address: 102
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    register_type: read
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1

  # Batterij
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Battery Voltage
    id: battery_voltage
    address: 3170
    register_type: read
    value_type: U_WORD
    unit_of_measurement: V
    accuracy_decimals: 2
    filters:
      - multiply: 0.01

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Battery Current
    id: battery_current
    address: 3171
    register_type: read
    value_type: U_WORD
    unit_of_measurement: A
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    name: "Battery SOC"
    address: 3171
    register_type: read
    value_type: U_WORD
    unit_of_measurement: "%"
    accuracy_decimals: 1


  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Battery Charge Power
    id: battery_charge_power
    address: 3180
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    device_class: power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Battery Discharge Power
    id: battery_discharge_power
    address: 3178
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    device_class: power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # Energie Totalen
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Today Energy
    id: today_energy
    address: 53
    register_type: read
    unit_of_measurement: kWh
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Energy
    id: total_energy
    address: 55
    register_type: read
    unit_of_measurement: kWh
    state_class: total_increasing
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Working Time Sec
    id: total_working_time_sec
    address: 57
    register_type: read
    unit_of_measurement: s
    state_class: total_increasing
    device_class: duration
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Today's Grid Export
    id: today_grid_export
    address: 3071
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Today's Grid Import
    id: today_grid_import
    address: 3075
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Reverse Energy (Output)
    id: total_reverse_energy_output
    address: 3043 # Gecorrigeerd: Dit is energie, geen vermogen
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh # Gecorrigeerd
    device_class: energy # Gecorrigeerd
    accuracy_decimals: 1
    filters:
      - multiply: 0.1


  - platform: modbus_controller
    modbus_controller_id: growatt2
    name: "Today's Battery Output Energy"
    id: today_battery_output_energy
    address: 3126
    register_type: holding
    value_type: U_WORD
    register_count: 2
    unit_of_measurement: "kWh"
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    lambda: |-
      uint32_t high = data[0];
      uint32_t low  = data[1];
      return (high << 16 | low) * 0.1;


  - platform: modbus_controller
    name: "Today's Battery Input Energy"
    address: 3130
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1


  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Today's Power Generation
    id: today_power_generation
    address: 3049
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Yield
    id: total_yield
    address: 3051
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # Overige Sensoren
  - platform: wifi_signal
    name: WiFi Signal
    update_interval: 60s

  - platform: uptime
    name: Sensor sec
    id: growatt_uptime_sensor
    update_interval: 60s
    on_raw_value:
      then:
        - text_sensor.template.publish:
            id: growatt_uptime_human
            state: !lambda |-
              int seconds = round(id(growatt_uptime_sensor).raw_state);
              int days = seconds / (24 * 3600);
              seconds = seconds % (24 * 3600);
              int hours = seconds / 3600;
              seconds = seconds % 3600;
              int minutes = seconds /  60;
              seconds = seconds % 60;
              return (
                (days ? to_string(days) + "d " : "") +
                (hours ? to_string(hours) + "h " : "") +
                (minutes ? to_string(minutes) + "m " : "")
              ).c_str();

### Configureerbare Waarden (Numbers) ###
number:
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Max Output Power Setting Percent
    id: max_output_power_setting_percent
    address: 3
    register_type: holding
    value_type: U_WORD
    min_value: 0 # Gecorrigeerd: 0-100% volgens protocol
    max_value: 100
    step: 1
    entity_category: config
    unit_of_measurement: "%"
    icon: mdi:percent

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Active Power Output Limit Rate
    id: active_power_output_limit_rate
    address: 3070 # Gecorrigeerd: Naam verduidelijkt, dubbeling opgelost
    register_type: holding
    value_type: U_WORD
    min_value: 0 # Gecorrigeerd: 0-100% volgens protocol
    max_value: 100
    step: 1
    unit_of_measurement: "%"
    mode: slider
    icon: mdi:battery-arrow-down

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Active Power Input Limit Rate
    id: active_power_input_limit_rate
    address: 3090 # Gecorrigeerd: Naam verduidelijkt, dubbeling opgelost
    register_type: holding
    value_type: U_WORD # Gecorrigeerd: U_WORD volgens protocol (was U_DWORD)
    min_value: 0 # Gecorrigeerd: 0-100% volgens protocol
    max_value: 100
    step: 1
    unit_of_measurement: "%"
    icon: mdi:battery-arrow-up
    mode: slider

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Output Power Percent Setting
    id: total_output_power_percent_setting
    address: 3102
    value_type: U_WORD
    min_value: 0
    max_value: 100
    entity_category: config
    unit_of_measurement: "%"
    icon: mdi:percent

  # Tijdsegment Instellingen
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 1 Begin"
    id: time1_begin
    address: 3146
    register_type: holding
    value_type: U_WORD
    min_value: 0 # 00:00
    max_value: 2359 # 23:59
    step: 1
    entity_category: config
    icon: mdi:clock-start
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time1_begin_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 1 End"
    id: time1_end
    address: 3147
    register_type: holding
    value_type: U_WORD
    min_value: 0 # 00:00
    max_value: 2359 # 23:59
    step: 1
    entity_category: config
    icon: mdi:clock-end
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time1_end_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 2 Begin"
    id: time2_begin
    address: 3150
    register_type: holding
    value_type: U_WORD
    min_value: 0
    max_value: 2359
    step: 1
    entity_category: config
    icon: mdi:clock-start
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time2_begin_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 2 End"
    id: time2_end
    address: 3151
    register_type: holding
    value_type: U_WORD
    min_value: 0
    max_value: 2359
    step: 1
    entity_category: config
    icon: mdi:clock-end
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time2_end_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 3 Begin"
    id: time3_begin
    address: 3154
    register_type: holding
    value_type: U_WORD
    min_value: 0
    max_value: 2359
    step: 1
    entity_category: config
    icon: mdi:clock-start
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time3_begin_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 3 End"
    id: time3_end
    address: 3155
    register_type: holding
    value_type: U_WORD
    min_value: 0
    max_value: 2359
    step: 1
    entity_category: config
    icon: mdi:clock-end
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time3_end_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "EMS Control Enable Status"
    address: 3500
    register_type: holding
    value_type: U_WORD

### Operationele Modes (Selects) ###
select:
  # Opladen/Prioriteit
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "AC Charging"
    id: ac_charging
    icon: mdi:battery-charging-100
    address: 3134
    value_type: U_WORD
    optionsmap:
      "Disabled": 0
      "Enabled": 1
    entity_category: config # Toegevoegd voor consistentie
    skip_updates: 21


  # Tijdsegment Actief/Modus
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 1 Active"
    id: time1_active
    address: 3145
    value_type: U_WORD
    optionsmap:
      "Disabled": 0
      "Enabled": 1
    entity_category: config
    icon: mdi:timer-outline
    skip_updates: 21

  - platform: modbus_controller
    modbus_controller_id: growatt2
    name: "Time Slot 1 ActiveUBER "
    id: time_slot_1_active
    address: 3515
    value_type: U_WORD
    optionsmap:
      Disabled: 0
      Enabled: 1
    entity_category: config
    icon: mdi:timer-outline

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 1 Mode"
    id: time1_mode
    address: 3148
    value_type: U_WORD
    optionsmap:
      "Load First": 0
      "Battery First": 1
      "Grid First": 2
      # "ECO": 3 # Verwijderd, niet in protocol voor dit register
    entity_category: config
    icon: mdi:arrow-decision-outline
    skip_updates: 21

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 2 Active"
    id: time2_active
    address: 3149
    value_type: U_WORD
    optionsmap:
      "Disabled": 0
      "Enabled": 1
    entity_category: config
    icon: mdi:timer-outline
    skip_updates: 21

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 2 Mode"
    id: time2_mode
    address: 3152
    value_type: U_WORD
    optionsmap:
      "Load First": 0
      "Battery First": 1
      "Grid First": 2
      # "ECO": 3 # Verwijderd, niet in protocol voor dit register
    entity_category: config
    icon: mdi:arrow-decision-outline
    skip_updates: 21

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 3 Active"
    id: time3_active
    address: 3153
    value_type: U_WORD
    optionsmap:
      "Disabled": 0
      "Enabled": 1
    entity_category: config
    icon: mdi:timer-outline
    skip_updates: 21

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 3 Mode"
    id: time3_mode
    address: 3156
    value_type: U_WORD
    optionsmap:
      "Load First": 0
      "Battery First": 1
      "Grid First": 2
      # "ECO": 3 # Verwijderd, niet in protocol voor dit register
    entity_category: config
    icon: mdi:arrow-decision-outline
    skip_updates: 21

  - platform: template
    name: "Inverter Priority SPECIAL"
    id: inverter_priority_select
    icon: mdi:arrow-decision-outline
    optimistic: true # Set to true as there's no direct readback for immediate verification
    restore_value: true # Restore the last set value on reboot

    # Define the options for the drop-down menu
    options:
      - "Load First"
      - "Battery First"
      - "Grid First"
      # If you need to map internal values to options, you can use:
      # options:
      #   - value: "Load First"
      #     key: 0 # Internal value for Load First
      #   - value: "Battery First"
      #     key: 1 # Internal value for Battery First
      #   - value: "Grid First"
      #     key: 2 # Internal value for Grid First

    # When a new option is selected, this lambda will execute the Modbus write
    on_value:
      lambda: |-
        std::vector<uint16_t> values_to_write;
        int start_address = 3038;

        // Determine which values to send based on the selected option (x is the selected string)
        if (x == "Load First") {
          values_to_write = {32768, 5947}; // Encoded values for Load First (0x8000, 0x173B)
          ESP_LOGD("inverter_priority", "Setting Inverter Priority to: Load First");
        } else if (x == "Battery First") {
          values_to_write = {40960, 5947}; // Encoded values for Battery First (0xA000, 0x173B)
          ESP_LOGD("inverter_priority", "Setting Inverter Priority to: Battery First");
        } else if (x == "Grid First") {
          values_to_write = {49152, 5947}; // Encoded values for Grid First (0xC000, 0x173B)
          ESP_LOGD("inverter_priority", "Setting Inverter Priority to: Grid First");
        } else {
          ESP_LOGW("inverter_priority", "Unknown option selected: %s", x.c_str());
          return; // Do nothing if an unknown option is somehow selected
        }

        // Queue the Modbus write multiple command
        id(growatt2)->queue_command(
            esphome::modbus_controller::ModbusCommandItem::create_write_multiple_command(
                id(growatt2), start_address, values_to_write.size(), values_to_write
            )
        );

    entity_category: config

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "EMS Control Enable"
    address: 3500
    value_type: U_WORD
    optionsmap:
      "Disabled": 0
      "Enabled": 1
    entity_category: config
    icon: mdi:toggle-switch



### Schakelaars (Switches) ###
switch:
  # Veiligheidsfuncties (omgezet van sensor naar switch)
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_spi_enable
    name: Safety Function SPI Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0001

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_auto_test_start
    name: Safety Function AutoTestStart
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0002

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_lvfrt_enable
    name: Safety Function LVFRT Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0004

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_freq_derating_enable
    name: Safety Function FreqDerating Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0008

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_soft_start_enable
    name: Safety Function SoftStart Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0010

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_drms_enable
    name: Safety Function DRMS Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0020

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_power_volt_func_enable
    name: Safety Function PowerVoltFunc Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0040

  # Apparaat Besturing
  - platform: restart
    id: "${project_name}_switch_restart"
    name: "Restart ESP"
    icon: "mdi:restart"

### Tekstuele Weergaven (Text Sensors) ###
text_sensor:
  # Geformatteerde Tijden
  - platform: template
    name: "Time 1 Begin Formatted"
    id: time1_begin_text
    icon: mdi:clock-start
  - platform: template
    name: "Time 1 End Formatted"
    id: time1_end_text
    icon: mdi:clock-end
  - platform: template
    name: "Time 2 Begin Formatted"
    id: time2_begin_text
    icon: mdi:clock-start
  - platform: template
    name: "Time 2 End Formatted"
    id: time2_end_text
    icon: mdi:clock-end
  - platform: template
    name: "Time 3 Begin Formatted"
    id: time3_begin_text
    icon: mdi:clock-start
  - platform: template
    name: "Time 3 End Formatted"
    id: time3_end_text
    icon: mdi:clock-end

  # Status Indicatoren

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: firmwareversion
    name: Firmware Version
    icon: mdi:home-heart
    address: 9
    register_count: 3
    register_type: holding


  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: status
    name: Status
    icon: mdi:home-heart
    address: 0x00
    register_type: read
    bitmask: 0
    # raw_encode: HEXBYTES # Niet nodig, lambda werkt direct met integer waarde
    lambda: |-
      uint16_t value = id(inverter_status_state).state; // Gebruik de state van de gekoppelde sensor
      switch (value) {
        case 0: return std::string("Waiting");
        case 1: return std::string("Normal");
        case 2: return std::string("Fault");
        default: return std::to_string(value);
      }
      return x;

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: deratingmode
    name: Derating Mode Status
    icon: mdi:home-heart
    address: 104
    register_type: read
    bitmask: 0
    raw_encode: HEXBYTES
    lambda: |-
      uint16_t value = modbus_controller::word_from_hex_str(x, 0);
      switch (value) {
        case 0: return std::string("No Derating");
        case 1: return std::string("Voltage PV");
        case 2: return std::string("*Not Assigned*");
        case 3: return std::string("Voltage AC");
        case 4: return std::string("Frequency AC");
        case 5: return std::string("Temp Boost");
        case 6: return std::string("Temp Inverter");
        case 7: return std::string("Control - Max Output Power Manual Limit (addr 3)");
        case 8: return std::string("*Not Assigned*");
        case 9: return std::string("Overback by Time");
        default: return std::to_string(value);
      }
      return x;

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: inverter_fault_status
    name: Inverter Fault Status
    icon: mdi:alert-circle
    address: 105
    register_type: read
    bitmask: 0
    # raw_encode: HEXBYTES # Niet nodig
    lambda: |-
      uint16_t value = id(inverter_fault_state).state; // Gebruik de state van de gekoppelde sensor
      switch (value) {
        case 0: return std::string("ALL OK");
        case 1 ... 23: return std::string("Error " + std::to_string(99 + value));
        case 24: return std::string("Auto Test Failed");
        case 25: return std::string("No AC Connection");
        case 26: return std::string("PV Isolation Low");
        case 27: return std::string("Residual I High");
        case 28: return std::string("Ouput DCI High");
        case 29: return std::string("PV Voltage High");
        case 30: return std::string("AC Voltage Out of Range");
        case 31: return std::string("AC Frequency Out of Range");
        case 32: return std::string("Module Hot - Temperatur High");
        default: return std::to_string(value);
      }
      return x;

  # ESPHome & WiFi Info
  - platform: version
    name: ESPHome Version
    id: esphome_version
    hide_timestamp: true

  - platform: wifi_info
    ip_address:
      name: WiFi IP Address
      id: wifi_ip_address
    ssid:
      name: WiFi SSID
      id: wifi_ssid
    bssid:
      name: WiFi BSSID
      id: wifi_bssid

  - platform: template
    name: Uptime (Human Readable)
    id: growatt_uptime_human
    icon: mdi:clock-start

[brambo123]

konehead schreef op zondag 6 juli 2025 @ 14:44:
Zo, twee weken verder en behoorlijke stappen gemaakt. Dank voor alle reacties en input! Met hulp van een topper van hier: @sjorsjuhmaniac! Ik mocht zijn ESP kastje lenen welke op zijn inverter goed werkte. En via deze stap hebben we een nog al stomme fout gevonden: Ik had de modbus draadjes op de verkeerde SysCom poort aangesloten.. Er zijn dus twee SysCom poorten op mijn inverter. Conclusie: Was behoorlijk de tunnel ingelopen

Maar veel belangrijker: Data lezen gaat erg goed, schrijven nog niet. Is er iemand die hier succesvol waarde kan schrijven voor de batterij? Ik krijg foutmeldingen terwijl ik wel de Growatt Documentatie (met Hulp van Chat) gebruik... Maar helaas. Ik heb een MIN 4600 TL-XH met Growatt ARK XH Batterijset.

Lessons learnt:
1) Blijf volhouden, de aanhouder wint
2) het kastje van @AUijtdehaag lijkt idd de beste oplossing
3) Mijn wens is dat voor garantie e.d. de data naar Growatt geupload wordt. Ik wil dus de ShineStick én modbus kunnen gebruiken
4) De ModbusTCP oplossing (Via Wifi) lijkt mooi via Solax maar deze oplossing pushed de data naar HA, terwijl de ESPhome oplossing de data eruit trekt (via polling). Voor mijn usecase een substantieel verschil, de SOC van de batterij liep wel eens 8-10 min achter.
5) Als je via Modbus laadt en ontlaadt commando's geeft, dan is er geen limitatie. Ik heb gelezen dat het ESPRom dit niet aankan. Ik heb dit besproken met Growatt en op papier dat je dit onbeperkt kan gebruiken


[Afbeelding]

code:

#
# SENSOR NAMING CONVENTION
#
# The data here is pushed to mqtt and from there picked up by telegraf.
# Current config has some logic built into it so that telegraf does not require
# to have all topics hardcoded. This logic uses the topic/endpoint name to determine
# the type of data (Temperature, Power, Voltage, Percent, etc).
# convention is:
#
# DEVICENAME_ANY_TEXT_NAME_YOU_WANT_DATATYPE
#     |                |               |
#     |                |               |
#     |                |               |_____ The type of data
#     |                |               |_____ EX: POWER, VOLTGE, PERCENT
#     |                |
#     |                |____Any user friend text descriptor
#     |
#     |____ The device name

substitutions:
  version: "1.1.10"
  project_name: "growatt"
  project_author: "me"

esphome:
  name: ${project_name}
  comment: "${project_name} inverter - v${version}"
  project:
    name: "${project_author}.${project_name}"
    version: "${version}"

esp32:
  board: mhetesp32minikit
  framework:
    type: arduino

logger:
  logs:
    modbus_controller.sensor: WARN
    modbus_controller.output: WARN
    modbus_controller: DEBUG
    modbus: DEBUG
    modbus.number: WARN
    esp32.preferences: WARN
    sensor: WARN
    text_sensor: WARN
    number: WARN
    log_topic: NONE

# Enable Home Assistant API
api:

ota:
  - platform: esphome
    #  password: !secret ota_password

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  # Optional manual IP

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "${project_name} Fallback Hotspot"
    password: "iEA7MxzX4hb6"

captive_portal:

web_server:
  port: 80

# mqtt
#mqtt:
#  broker: 192.168.88.117
#  topic_prefix: "esphome/inverter2"
#  #discovery_prefix: "testinggggg"
#  discovery_unique_id_generator: mac

### Modbus Communicatie ###
uart:
  id: mod_bus
  tx_pin: 23
  rx_pin: 19
  baud_rate: 9600
  parity: none
  stop_bits: 1

modbus:
  - send_wait_time: 1000ms

modbus_controller:
  - id: ${project_name}
    address: 0x1
    update_interval: 10s
    command_throttle: 10ms


### Sensoren ###
sensor:
  # Inverter Status & Info
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: inverter_status_state
    name: Inverter Status State
    address: 0
    icon: mdi:flash
    register_type: read
    value_type: U_WORD
    accuracy_decimals: 0

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Inverter Temperature
    id: inverter_temperature
    address: 93
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: IPM Temperature
    id: ipm_temperature
    address: 94
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Boost Temperature
    id: boost_temperature
    address: 95
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: OUT Temperature
    id: out_temperature
    address: 96
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: STM32 Temperature
    id: stm32_temperature
    address: 97
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: derating_mode_status_state
    name: Derating Mode Status State
    icon: mdi:home-heart
    address: 104
    register_type: read
    value_type: U_WORD

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Inverter Fault State
    id: inverter_fault_state
    address: 105
    register_type: read
    icon: mdi:alert-circle
    value_type: U_WORD

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Real Power Percent
    id: real_power_percent
    address: 113
    register_type: read
    device_class: power_factor
    icon: mdi:percent
    value_type: U_WORD
    unit_of_measurement: "%"

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV Insulation Resistance
    id: pv_insulation_resistance
    address: 3060 # Gecorrigeerd adres voor PV Isolation Resistance (voorheen 200)
    register_type: read
    unit_of_measurement: "KΩ"
    icon: mdi:resistor
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # PV Strings
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: total_pv_input_power
    name: Total PV Input Power
    address: 1
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    register_type: read
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV2 Voltage
    id: pv2_voltage
    address: 52 # Correct: Dit is PV2 Voltage volgens protocol (voorheen AC TR Voltage)
    register_type: read
    unit_of_measurement: V
    device_class: voltage
    icon: mdi:solar-panel
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV2 Current
    id: pv2_current
    address: 3008
    register_type: read
    value_type: U_WORD
    unit_of_measurement: A
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV2 Power
    id: pv2_power
    address: 3009
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # AC Net (Grid) & Belasting (Load)
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: AC Power
    id: ac_power
    address: 35
    register_type: read
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: ac_frequency
    name: AC Frequency
    address: 37
    register_type: read
    unit_of_measurement: Hz
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.01

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: AC L1 Voltage
    id: ac_l1_voltage
    address: 38
    register_type: read
    unit_of_measurement: V
    device_class: voltage
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: ac_l1_current
    name: AC L1 Current
    address: 39
    unit_of_measurement: A
    device_class: current
    icon: mdi:flash
    register_type: read
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: ac_l1_power
    name: AC L1 Power
    address: 40
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    register_type: read
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Current
    id: grid_current
    address: 3027
    register_type: read
    value_type: U_WORD
    unit_of_measurement: A
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Frequency
    id: grid_frequency
    address: 3025
    register_type: read
    value_type: U_WORD
    unit_of_measurement: Hz
    accuracy_decimals: 2
    filters:
      - multiply: 0.01

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Voltage
    id: grid_voltage
    address: 3026
    register_type: read
    value_type: U_WORD
    unit_of_measurement: V
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Power VA
    id: grid_power_va
    address: 3028
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: VA
    device_class: apparent_power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Output Power
    id: output_power
    address: 3023
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    device_class: power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: output_maxpower_limited_power
    name: Output Maxpower Limited Power
    address: 102
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    register_type: read
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1

  # Batterij
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Battery Voltage
    id: battery_voltage
    address: 3170
    register_type: read
    value_type: U_WORD
    unit_of_measurement: V
    accuracy_decimals: 2
    filters:
      - multiply: 0.01

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Battery Current
    id: battery_current
    address: 3171
    register_type: read
    value_type: U_WORD
    unit_of_measurement: A
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    name: "Battery SOC"
    address: 3171
    register_type: read
    value_type: U_WORD
    unit_of_measurement: "%"
    accuracy_decimals: 1


  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Battery Charge Power
    id: battery_charge_power
    address: 3180
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    device_class: power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Battery Discharge Power
    id: battery_discharge_power
    address: 3178
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    device_class: power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # Energie Totalen
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Today Energy
    id: today_energy
    address: 53
    register_type: read
    unit_of_measurement: kWh
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Energy
    id: total_energy
    address: 55
    register_type: read
    unit_of_measurement: kWh
    state_class: total_increasing
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Working Time Sec
    id: total_working_time_sec
    address: 57
    register_type: read
    unit_of_measurement: s
    state_class: total_increasing
    device_class: duration
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Today's Grid Export
    id: today_grid_export
    address: 3071
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Today's Grid Import
    id: today_grid_import
    address: 3075
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Reverse Energy (Output)
    id: total_reverse_energy_output
    address: 3043 # Gecorrigeerd: Dit is energie, geen vermogen
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh # Gecorrigeerd
    device_class: energy # Gecorrigeerd
    accuracy_decimals: 1
    filters:
      - multiply: 0.1


  - platform: modbus_controller
    modbus_controller_id: growatt2
    name: "Today's Battery Output Energy"
    id: today_battery_output_energy
    address: 3126
    register_type: holding
    value_type: U_WORD
    register_count: 2
    unit_of_measurement: "kWh"
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    lambda: |-
      uint32_t high = data[0];
      uint32_t low  = data[1];
      return (high << 16 | low) * 0.1;


  - platform: modbus_controller
    name: "Today's Battery Input Energy"
    address: 3130
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1


  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Today's Power Generation
    id: today_power_generation
    address: 3049
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Yield
    id: total_yield
    address: 3051
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # Overige Sensoren
  - platform: wifi_signal
    name: WiFi Signal
    update_interval: 60s

  - platform: uptime
    name: Sensor sec
    id: growatt_uptime_sensor
    update_interval: 60s
    on_raw_value:
      then:
        - text_sensor.template.publish:
            id: growatt_uptime_human
            state: !lambda |-
              int seconds = round(id(growatt_uptime_sensor).raw_state);
              int days = seconds / (24 * 3600);
              seconds = seconds % (24 * 3600);
              int hours = seconds / 3600;
              seconds = seconds % 3600;
              int minutes = seconds /  60;
              seconds = seconds % 60;
              return (
                (days ? to_string(days) + "d " : "") +
                (hours ? to_string(hours) + "h " : "") +
                (minutes ? to_string(minutes) + "m " : "")
              ).c_str();

### Configureerbare Waarden (Numbers) ###
number:
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Max Output Power Setting Percent
    id: max_output_power_setting_percent
    address: 3
    register_type: holding
    value_type: U_WORD
    min_value: 0 # Gecorrigeerd: 0-100% volgens protocol
    max_value: 100
    step: 1
    entity_category: config
    unit_of_measurement: "%"
    icon: mdi:percent

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Active Power Output Limit Rate
    id: active_power_output_limit_rate
    address: 3070 # Gecorrigeerd: Naam verduidelijkt, dubbeling opgelost
    register_type: holding
    value_type: U_WORD
    min_value: 0 # Gecorrigeerd: 0-100% volgens protocol
    max_value: 100
    step: 1
    unit_of_measurement: "%"
    mode: slider
    icon: mdi:battery-arrow-down

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Active Power Input Limit Rate
    id: active_power_input_limit_rate
    address: 3090 # Gecorrigeerd: Naam verduidelijkt, dubbeling opgelost
    register_type: holding
    value_type: U_WORD # Gecorrigeerd: U_WORD volgens protocol (was U_DWORD)
    min_value: 0 # Gecorrigeerd: 0-100% volgens protocol
    max_value: 100
    step: 1
    unit_of_measurement: "%"
    icon: mdi:battery-arrow-up
    mode: slider

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Output Power Percent Setting
    id: total_output_power_percent_setting
    address: 3102
    value_type: U_WORD
    min_value: 0
    max_value: 100
    entity_category: config
    unit_of_measurement: "%"
    icon: mdi:percent

  # Tijdsegment Instellingen
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 1 Begin"
    id: time1_begin
    address: 3146
    register_type: holding
    value_type: U_WORD
    min_value: 0 # 00:00
    max_value: 2359 # 23:59
    step: 1
    entity_category: config
    icon: mdi:clock-start
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time1_begin_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 1 End"
    id: time1_end
    address: 3147
    register_type: holding
    value_type: U_WORD
    min_value: 0 # 00:00
    max_value: 2359 # 23:59
    step: 1
    entity_category: config
    icon: mdi:clock-end
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time1_end_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 2 Begin"
    id: time2_begin
    address: 3150
    register_type: holding
    value_type: U_WORD
    min_value: 0
    max_value: 2359
    step: 1
    entity_category: config
    icon: mdi:clock-start
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time2_begin_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 2 End"
    id: time2_end
    address: 3151
    register_type: holding
    value_type: U_WORD
    min_value: 0
    max_value: 2359
    step: 1
    entity_category: config
    icon: mdi:clock-end
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time2_end_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 3 Begin"
    id: time3_begin
    address: 3154
    register_type: holding
    value_type: U_WORD
    min_value: 0
    max_value: 2359
    step: 1
    entity_category: config
    icon: mdi:clock-start
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time3_begin_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 3 End"
    id: time3_end
    address: 3155
    register_type: holding
    value_type: U_WORD
    min_value: 0
    max_value: 2359
    step: 1
    entity_category: config
    icon: mdi:clock-end
    on_value:
      then:
        - lambda: |-
            int hours = int(x / 100);
            int minutes = static_cast<int>(x) % 100;
            id(time3_end_text).publish_state(
                (hours < 10 ? "0" : "") + to_string(hours) + ":" +
                (minutes < 10 ? "0" : "") + to_string(minutes)
            );

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "EMS Control Enable Status"
    address: 3500
    register_type: holding
    value_type: U_WORD

### Operationele Modes (Selects) ###
select:
  # Opladen/Prioriteit
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "AC Charging"
    id: ac_charging
    icon: mdi:battery-charging-100
    address: 3134
    value_type: U_WORD
    optionsmap:
      "Disabled": 0
      "Enabled": 1
    entity_category: config # Toegevoegd voor consistentie
    skip_updates: 21


  # Tijdsegment Actief/Modus
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 1 Active"
    id: time1_active
    address: 3145
    value_type: U_WORD
    optionsmap:
      "Disabled": 0
      "Enabled": 1
    entity_category: config
    icon: mdi:timer-outline
    skip_updates: 21

  - platform: modbus_controller
    modbus_controller_id: growatt2
    name: "Time Slot 1 ActiveUBER "
    id: time_slot_1_active
    address: 3515
    value_type: U_WORD
    optionsmap:
      Disabled: 0
      Enabled: 1
    entity_category: config
    icon: mdi:timer-outline

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 1 Mode"
    id: time1_mode
    address: 3148
    value_type: U_WORD
    optionsmap:
      "Load First": 0
      "Battery First": 1
      "Grid First": 2
      # "ECO": 3 # Verwijderd, niet in protocol voor dit register
    entity_category: config
    icon: mdi:arrow-decision-outline
    skip_updates: 21

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 2 Active"
    id: time2_active
    address: 3149
    value_type: U_WORD
    optionsmap:
      "Disabled": 0
      "Enabled": 1
    entity_category: config
    icon: mdi:timer-outline
    skip_updates: 21

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 2 Mode"
    id: time2_mode
    address: 3152
    value_type: U_WORD
    optionsmap:
      "Load First": 0
      "Battery First": 1
      "Grid First": 2
      # "ECO": 3 # Verwijderd, niet in protocol voor dit register
    entity_category: config
    icon: mdi:arrow-decision-outline
    skip_updates: 21

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 3 Active"
    id: time3_active
    address: 3153
    value_type: U_WORD
    optionsmap:
      "Disabled": 0
      "Enabled": 1
    entity_category: config
    icon: mdi:timer-outline
    skip_updates: 21

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Time 3 Mode"
    id: time3_mode
    address: 3156
    value_type: U_WORD
    optionsmap:
      "Load First": 0
      "Battery First": 1
      "Grid First": 2
      # "ECO": 3 # Verwijderd, niet in protocol voor dit register
    entity_category: config
    icon: mdi:arrow-decision-outline
    skip_updates: 21

  - platform: template
    name: "Inverter Priority SPECIAL"
    id: inverter_priority_select
    icon: mdi:arrow-decision-outline
    optimistic: true # Set to true as there's no direct readback for immediate verification
    restore_value: true # Restore the last set value on reboot

    # Define the options for the drop-down menu
    options:
      - "Load First"
      - "Battery First"
      - "Grid First"
      # If you need to map internal values to options, you can use:
      # options:
      #   - value: "Load First"
      #     key: 0 # Internal value for Load First
      #   - value: "Battery First"
      #     key: 1 # Internal value for Battery First
      #   - value: "Grid First"
      #     key: 2 # Internal value for Grid First

    # When a new option is selected, this lambda will execute the Modbus write
    on_value:
      lambda: |-
        std::vector<uint16_t> values_to_write;
        int start_address = 3038;

        // Determine which values to send based on the selected option (x is the selected string)
        if (x == "Load First") {
          values_to_write = {32768, 5947}; // Encoded values for Load First (0x8000, 0x173B)
          ESP_LOGD("inverter_priority", "Setting Inverter Priority to: Load First");
        } else if (x == "Battery First") {
          values_to_write = {40960, 5947}; // Encoded values for Battery First (0xA000, 0x173B)
          ESP_LOGD("inverter_priority", "Setting Inverter Priority to: Battery First");
        } else if (x == "Grid First") {
          values_to_write = {49152, 5947}; // Encoded values for Grid First (0xC000, 0x173B)
          ESP_LOGD("inverter_priority", "Setting Inverter Priority to: Grid First");
        } else {
          ESP_LOGW("inverter_priority", "Unknown option selected: %s", x.c_str());
          return; // Do nothing if an unknown option is somehow selected
        }

        // Queue the Modbus write multiple command
        id(growatt2)->queue_command(
            esphome::modbus_controller::ModbusCommandItem::create_write_multiple_command(
                id(growatt2), start_address, values_to_write.size(), values_to_write
            )
        );

    entity_category: config

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "EMS Control Enable"
    address: 3500
    value_type: U_WORD
    optionsmap:
      "Disabled": 0
      "Enabled": 1
    entity_category: config
    icon: mdi:toggle-switch



### Schakelaars (Switches) ###
switch:
  # Veiligheidsfuncties (omgezet van sensor naar switch)
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_spi_enable
    name: Safety Function SPI Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0001

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_auto_test_start
    name: Safety Function AutoTestStart
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0002

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_lvfrt_enable
    name: Safety Function LVFRT Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0004

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_freq_derating_enable
    name: Safety Function FreqDerating Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0008

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_soft_start_enable
    name: Safety Function SoftStart Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0010

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_drms_enable
    name: Safety Function DRMS Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0020

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safety_function_power_volt_func_enable
    name: Safety Function PowerVoltFunc Enable
    icon: mdi:home-heart
    address: 1
    register_type: holding
    bitmask: 0x0040

  # Apparaat Besturing
  - platform: restart
    id: "${project_name}_switch_restart"
    name: "Restart ESP"
    icon: "mdi:restart"

### Tekstuele Weergaven (Text Sensors) ###
text_sensor:
  # Geformatteerde Tijden
  - platform: template
    name: "Time 1 Begin Formatted"
    id: time1_begin_text
    icon: mdi:clock-start
  - platform: template
    name: "Time 1 End Formatted"
    id: time1_end_text
    icon: mdi:clock-end
  - platform: template
    name: "Time 2 Begin Formatted"
    id: time2_begin_text
    icon: mdi:clock-start
  - platform: template
    name: "Time 2 End Formatted"
    id: time2_end_text
    icon: mdi:clock-end
  - platform: template
    name: "Time 3 Begin Formatted"
    id: time3_begin_text
    icon: mdi:clock-start
  - platform: template
    name: "Time 3 End Formatted"
    id: time3_end_text
    icon: mdi:clock-end

  # Status Indicatoren

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: firmwareversion
    name: Firmware Version
    icon: mdi:home-heart
    address: 9
    register_count: 3
    register_type: holding


  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: status
    name: Status
    icon: mdi:home-heart
    address: 0x00
    register_type: read
    bitmask: 0
    # raw_encode: HEXBYTES # Niet nodig, lambda werkt direct met integer waarde
    lambda: |-
      uint16_t value = id(inverter_status_state).state; // Gebruik de state van de gekoppelde sensor
      switch (value) {
        case 0: return std::string("Waiting");
        case 1: return std::string("Normal");
        case 2: return std::string("Fault");
        default: return std::to_string(value);
      }
      return x;

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: deratingmode
    name: Derating Mode Status
    icon: mdi:home-heart
    address: 104
    register_type: read
    bitmask: 0
    raw_encode: HEXBYTES
    lambda: |-
      uint16_t value = modbus_controller::word_from_hex_str(x, 0);
      switch (value) {
        case 0: return std::string("No Derating");
        case 1: return std::string("Voltage PV");
        case 2: return std::string("*Not Assigned*");
        case 3: return std::string("Voltage AC");
        case 4: return std::string("Frequency AC");
        case 5: return std::string("Temp Boost");
        case 6: return std::string("Temp Inverter");
        case 7: return std::string("Control - Max Output Power Manual Limit (addr 3)");
        case 8: return std::string("*Not Assigned*");
        case 9: return std::string("Overback by Time");
        default: return std::to_string(value);
      }
      return x;

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: inverter_fault_status
    name: Inverter Fault Status
    icon: mdi:alert-circle
    address: 105
    register_type: read
    bitmask: 0
    # raw_encode: HEXBYTES # Niet nodig
    lambda: |-
      uint16_t value = id(inverter_fault_state).state; // Gebruik de state van de gekoppelde sensor
      switch (value) {
        case 0: return std::string("ALL OK");
        case 1 ... 23: return std::string("Error " + std::to_string(99 + value));
        case 24: return std::string("Auto Test Failed");
        case 25: return std::string("No AC Connection");
        case 26: return std::string("PV Isolation Low");
        case 27: return std::string("Residual I High");
        case 28: return std::string("Ouput DCI High");
        case 29: return std::string("PV Voltage High");
        case 30: return std::string("AC Voltage Out of Range");
        case 31: return std::string("AC Frequency Out of Range");
        case 32: return std::string("Module Hot - Temperatur High");
        default: return std::to_string(value);
      }
      return x;

  # ESPHome & WiFi Info
  - platform: version
    name: ESPHome Version
    id: esphome_version
    hide_timestamp: true

  - platform: wifi_info
    ip_address:
      name: WiFi IP Address
      id: wifi_ip_address
    ssid:
      name: WiFi SSID
      id: wifi_ssid
    bssid:
      name: WiFi BSSID
      id: wifi_bssid

  - platform: template
    name: Uptime (Human Readable)
    id: growatt_uptime_human
    icon: mdi:clock-start

Welke modbus documentatie heb je?
Ik zie namelijk een aantal parameters (zoals tijden) die alleen voor US model zijn.

Je zou Growatt eventueel kunnen vragen of de omvormer ook op VPP mode gezet kan.
Dan krijg je beetje andere protocol waarbij je 20 tijdsperiodes per dag kan instellen met elk eigen laad/ontlaad vermogen instelling.

[konehead]

brambo123 schreef op zondag 6 juli 2025 @ 18:29:
[...]


Welke modbus documentatie heb je?
Ik zie namelijk een aantal parameters (zoals tijden) die alleen voor US model zijn.

Je zou Growatt eventueel kunnen vragen of de omvormer ook op VPP mode gezet kan.
Dan krijg je beetje andere protocol waarbij je 20 tijdsperiodes per dag kan instellen met elk eigen laad/ontlaad vermogen instelling.

Hieronder de werkende YAML, werkt perfect nu!

code:

#
# SENSOR NAMING CONVENTION
#
# The data here is pushed to mqtt and from there picked up by telegraf.
# Current config has some logic built into it so that telegraf does not require
# to have all topics hardcoded. This logic uses the topic/endpoint name to determine
# the type of data (Temperature, Power, Voltage, Percent, etc).
# convention is:
#
# DEVICENAME_ANY_TEXT_NAME_YOU_WANT_DATATYPE
#     |                |               |
#     |                |               |
#     |                |               |_____ The type of data
#     |                |               |_____ EX: POWER, VOLTGE, PERCENT
#     |                |
#     |                |____Any user friend text descriptor
#     |
#     |____ The device name

substitutions:
  version: "1.1.10"
  project_name: "growatt2"
  project_author: "me"

esphome:
  name: ${project_name}
  comment: "${project_name} inverter - v${version}"
  project:
    name: "${project_author}.${project_name}"
    version: "${version}"

esp32:
  board: mhetesp32minikit
  framework:
    type: arduino

logger:
  logs:
    modbus_controller.sensor: WARN
    modbus_controller.output: WARN
    modbus_controller: DEBUG
    modbus: DEBUG
    modbus.number: WARN
    esp32.preferences: WARN
    sensor: WARN
    text_sensor: WARN
    number: WARN
    log_topic: NONE

# Enable Home Assistant API
api:

ota:
  - platform: esphome
    #  password: !secret ota_password

wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  # Optional manual IP

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "${project_name} Fallback Hotspot"
    password: "iEA7MxzX4hb6"

captive_portal:

web_server:
  port: 80

# mqtt
#mqtt:
#  broker: 192.168.88.117
#  topic_prefix: "esphome/inverter2"
#  #discovery_prefix: "testinggggg"
#  discovery_unique_id_generator: mac

### Modbus Communicatie ###
uart:
  id: mod_bus
  tx_pin: 23
  rx_pin: 19
  baud_rate: 9600
  parity: none
  stop_bits: 1

modbus:
  - send_wait_time: 1000ms

modbus_controller:
  - id: ${project_name}
    address: 0x1
    update_interval: 10s
    command_throttle: 10ms


### Sensoren ###
sensor:
  # Inverter Status & Info
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: inverter_status_state
    name: Inverter Status State
    address: 0
    icon: mdi:flash
    register_type: read
    value_type: U_WORD
    accuracy_decimals: 0

  - platform: modbus_controller
    address: 3000
    register_type: "read"
    internal: true
    accuracy_decimals: 0
    id: Status

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Inverter Temperature
    id: inverter_temperature
    address: 93
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: IPM Temperature
    id: ipm_temperature
    address: 94
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Boost Temperature
    id: boost_temperature
    address: 95
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: OUT Temperature
    id: out_temperature
    address: 96
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: STM32 Temperature
    id: stm32_temperature
    address: 97
    register_type: read
    unit_of_measurement: "°C"
    device_class: temperature
    icon: mdi:thermometer
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: derating_mode_status_state
    name: Derating Mode Status State
    icon: mdi:home-heart
    address: 104
    register_type: read
    value_type: U_WORD

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Inverter Fault State
    id: inverter_fault_state
    address: 105
    register_type: read
    icon: mdi:alert-circle
    value_type: U_WORD

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Real Power Percent
    id: real_power_percent
    address: 113
    register_type: read
    device_class: power_factor
    icon: mdi:percent
    value_type: U_WORD
    unit_of_measurement: "%"

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV Insulation Resistance
    id: pv_insulation_resistance
    address: 3060 # Gecorrigeerd adres voor PV Isolation Resistance (voorheen 200)
    register_type: read
    unit_of_measurement: "KΩ"
    icon: mdi:resistor
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # PV Strings
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: total_pv_input_power
    name: Total PV Input Power
    address: 1
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    register_type: read
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV2 Voltage
    id: pv2_voltage
    address: 52 # Correct: Dit is PV2 Voltage volgens protocol (voorheen AC TR Voltage)
    register_type: read
    unit_of_measurement: V
    device_class: voltage
    icon: mdi:solar-panel
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV2 Current
    id: pv2_current
    address: 3008
    register_type: read
    value_type: U_WORD
    unit_of_measurement: A
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: PV2 Power
    id: pv2_power
    address: 3009
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # AC Net (Grid) & Belasting (Load)
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: AC Power
    id: ac_power
    address: 35
    register_type: read
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1


  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: ac_frequency
    name: AC Frequency
    address: 37
    register_type: read
    unit_of_measurement: Hz
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.01

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: AC L1 Voltage
    id: ac_l1_voltage
    address: 38
    register_type: read
    unit_of_measurement: V
    device_class: voltage
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: ac_l1_current
    name: AC L1 Current
    address: 39
    unit_of_measurement: A
    device_class: current
    icon: mdi:flash
    register_type: read
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: ac_l1_power
    name: AC L1 Power
    address: 40
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    register_type: read
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Current Output
    id: grid_current_output
    address: 3027
    register_type: read
    value_type: U_WORD
    unit_of_measurement: A
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Frequency
    id: grid_frequency
    address: 3025
    register_type: read
    value_type: U_WORD
    unit_of_measurement: Hz
    accuracy_decimals: 2
    filters:
      - multiply: 0.01

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Voltage
    id: grid_voltage
    address: 3026
    register_type: read
    value_type: U_WORD
    unit_of_measurement: V
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Grid Power VA
    id: grid_power_va
    address: 3028
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: VA
    device_class: apparent_power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Output Power
    id: output_power
    address: 3023
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    device_class: power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: output_maxpower_limited_power
    name: Output Maxpower Limited Power
    address: 102
    unit_of_measurement: W
    device_class: power
    icon: mdi:flash
    register_type: read
    value_type: U_DWORD
    accuracy_decimals: 0
    filters:
      - multiply: 0.1

  # Batterij
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Battery Voltage
    id: battery_voltage
    address: 3170
    register_type: read
    value_type: U_WORD
    unit_of_measurement: V
    accuracy_decimals: 2
    filters:
      - multiply: 0.01


  - platform: modbus_controller
    name: "Battery SOC"
    id: battery_SOC
    address: 3171
    register_type: read
    value_type: U_WORD
    unit_of_measurement: "%"
    accuracy_decimals: 1


  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Battery Charge Power
    id: battery_charge_power
    address: 3180
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    device_class: power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Battery Discharge Power
    id: battery_discharge_power
    address: 3178
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: W
    device_class: power
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # Energie Totalen
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Today Energy
    id: today_energy
    address: 53
    register_type: read
    unit_of_measurement: kWh
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Energy
    id: total_energy
    address: 55
    register_type: read
    unit_of_measurement: kWh
    state_class: total_increasing
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Working Time Sec
    id: total_working_time_sec
    address: 57
    register_type: read
    unit_of_measurement: s
    state_class: total_increasing
    device_class: duration
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
      - multiply: 0.1



  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Today's Grid Import
    id: today_grid_import
    address: 3075
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Reverse Energy (Output)
    id: total_reverse_energy_output
    address: 3043 # Gecorrigeerd: Dit is energie, geen vermogen
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh # Gecorrigeerd
    device_class: energy # Gecorrigeerd
    accuracy_decimals: 1
    filters:
      - multiply: 0.1


  - platform: modbus_controller
    modbus_controller_id: growatt2
    name: "Today's Battery Output Energy"
    id: today_battery_output_energy
    address: 3126
    register_type: holding
    value_type: U_WORD
    register_count: 2
    unit_of_measurement: "kWh"
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    lambda: |-
      uint32_t high = data[0];
      uint32_t low  = data[1];
      return (high << 16 | low) * 0.1;


  - platform: modbus_controller
    name: "Today's Battery Input Energy"
    address: 3130
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1


  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Today's Power Generation
    id: today_power_generation
    address: 3049
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Total Yield
    id: total_yield
    address: 3051
    register_type: read
    value_type: U_DWORD
    unit_of_measurement: kWh
    device_class: energy
    state_class: total_increasing
    accuracy_decimals: 1
    filters:
      - multiply: 0.1

  # Overige Sensoren
  - platform: wifi_signal
    name: WiFi Signal
    update_interval: 60s

  - platform: uptime
    name: Sensor sec
    id: growatt_uptime_sensor
    update_interval: 60s
    on_raw_value:
      then:
        - text_sensor.template.publish:
            id: growatt_uptime_human
            state: !lambda |-
              int seconds = round(id(growatt_uptime_sensor).raw_state);
              int days = seconds / (24 * 3600);
              seconds = seconds % (24 * 3600);
              int hours = seconds / 3600;
              seconds = seconds % 3600;
              int minutes = seconds /  60;
              seconds = seconds % 60;
              return (
                (days ? to_string(days) + "d " : "") +
                (hours ? to_string(hours) + "h " : "") +
                (minutes ? to_string(minutes) + "m " : "")
              ).c_str();

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: safetyfunctionautoteststart
    name: "a_Period 1 prohibited read-only"
    address: 3038
    register_type: holding
    bitmask: 0x8000
## nieuwe sensoren correct
  - platform: modbus_controller
    name: "Battery Charge"
    address: 3215
    register_type: read
    unit_of_measurement: "%"
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 0

  - platform: modbus_controller
    name: "Today Battery Discharge"
    address: 3125
    register_type: read
    unit_of_measurement: kWh
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "Total Battery Discharge"
    address: 3127
    register_type: read
    unit_of_measurement: kWh
    state_class: total
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "Today Battery Charge"
    address: 3129
    register_type: read
    unit_of_measurement: kWh
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "Total Battery Charge"
    address: 3131
    register_type: read
    unit_of_measurement: kWh
    state_class: total
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "Today From Grid"
    address: 3067
    register_type: read
    unit_of_measurement: kWh
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "Total From Grid"
    address: 3069
    register_type: read
    unit_of_measurement: kWh
    state_class: total
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "Today To Grid"
    address: 3071
    register_type: read
    unit_of_measurement: kWh
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "Total To Grid"
    address: 3073
    register_type: read
    unit_of_measurement: kWh
    state_class: total
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1


  - platform: modbus_controller
    name: "Total To User Load"
    address: 3077
    register_type: read
    unit_of_measurement: kWh
    state_class: total
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1


  - platform: modbus_controller
    name: "AC Load consumption"
    address: 3045
    register_type: read
    unit_of_measurement: W
    state_class: measurement
    device_class: power
    icon: mdi:flash
    value_type: S_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "Total Production PV2"
    address: 3061
    register_type: read
    unit_of_measurement: kWh
    state_class: total
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1

  - platform: modbus_controller
    name: "Today Production PV2"
    address: 3059
    register_type: read
    unit_of_measurement: kWh
    device_class: energy
    icon: mdi:flash
    value_type: U_DWORD
    accuracy_decimals: 1
    id: todaypv2
    filters:
    - multiply: 0.1


  - platform: modbus_controller
    name: "DcVoltage PV2"
    address: 3007
    register_type: "read"
    unit_of_measurement: V
    device_class: voltage
    icon: mdi:flash
    value_type: U_WORD
    accuracy_decimals: 1
    filters:
    - multiply: 0.1



### Configureerbare Waarden (Numbers) ###
number:
  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Max Output Power Setting Percent
    id: max_output_power_setting_percent
    address: 3
    register_type: holding
    value_type: U_WORD
    min_value: 0 # Gecorrigeerd: 0-100% volgens protocol
    max_value: 100
    step: 1
    entity_category: config
    unit_of_measurement: "%"
    icon: mdi:percent


  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Discharge Power Rate"
    register_type: holding
    address: 3036 # Het registeradres
    value_type: U_WORD # Dit is meestal een 16-bit unsigned integer voor percentages
    unit_of_measurement: "%"
    # De 'multiply' optie wordt gebruikt voor schaalvergroting.
    # Aangezien 1% overeenkomt met een registerwaarde van 1 (0-100 bereik),
    # is een vermenigvuldiger van 1.0 correct.
    multiply: 1.0
    min_value: 0
    max_value: 100
    step: 1
    write_lambda: |-
      return x;

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: "Charge Power Rate"
    register_type: holding
    address: 3047 # Het registeradres
    value_type: U_WORD # Dit is meestal een 16-bit unsigned integer voor percentages
    unit_of_measurement: "%"
    # De 'multiply' optie wordt gebruikt voor schaalvergroting.
    # Aangezien 1% overeenkomt met een registerwaarde van 1 (0-100 bereik),
    # is een vermenigvuldiger van 1.0 correct.
    multiply: 1.0
    min_value: 0
    max_value: 100
    step: 1
    write_lambda: |-
      return x;




  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Active Power Output Limit Rate
    id: active_power_output_limit_rate
    address: 3070 # Gecorrigeerd: Naam verduidelijkt, dubbeling opgelost
    register_type: holding
    value_type: U_WORD
    min_value: 0 # Gecorrigeerd: 0-100% volgens protocol
    max_value: 100
    step: 1
    unit_of_measurement: "%"
    mode: slider
    icon: mdi:battery-arrow-down



  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    name: Active Power Input Limit Rate
    id: active_power_input_limit_rate
    address: 3090 # Gecorrigeerd: Naam verduidelijkt, dubbeling opgelost
    register_type: holding
    value_type: U_WORD # Gecorrigeerd: U_WORD volgens protocol (was U_DWORD)
    min_value: 0 # Gecorrigeerd: 0-100% volgens protocol
    max_value: 100
    step: 1
    unit_of_measurement: "%"
    icon: mdi:battery-arrow-up
    mode: slider


  - platform: template
    id: period_1_priority_num
    #type: int
    step: 1
    min_value: 0
    max_value: 2
    optimistic: True
    # remove name to make internal
    name: "a_Period 1 Priority Number"

  - platform: template
    id: period_2_priority_num
    step: 1
    min_value: 0
    max_value: 2
    optimistic: True
    name: "a_Period 2 Priority Number"

### Operationele Modes (Selects) ###
select:


  - platform: template
    name: "Time1 Priority"
    id: period_1_priority
    optimistic: true
    restore_value: true
    options:
      - "Load First"
      - "Battery First"
      - "Grid First"
    on_value:
      then:
        - lambda: |-
            int value = 0;
            if (x == "Load First") {
              value = 0;
              ESP_LOGD("inverter_priority", "Setting Inverter Priority to: Load First");
            } else if (x == "Battery First") {
              value = 1;
              ESP_LOGD("inverter_priority", "Setting Inverter Priority to: Battery First");
            } else if (x == "Grid First") {
              value = 2;
              ESP_LOGD("inverter_priority", "Setting Inverter Priority to: Grid First");
            } else {
              ESP_LOGW("inverter_priority", "Unknown option selected: %s", x.c_str());
              return;
            }

            id(period_1_priority_num).publish_state(value);

  - platform: template
    name: "Time2 Priority"
    id: period_2_priority
    optimistic: true
    restore_value: true
    options:
      - "Load First"
      - "Battery First"
      - "Grid First"
    on_value:
      then:
        - lambda: |-
            int value = 0;
            if (x == "Load First") {
              value = 0;
              ESP_LOGD("inverter_priority", "Setting Period 2 Priority to: Load First");
            } else if (x == "Battery First") {
              value = 1;
              ESP_LOGD("inverter_priority", "Setting Period 2 Priority to: Battery First");
            } else if (x == "Grid First") {
              value = 2;
              ESP_LOGD("inverter_priority", "Setting Period 2 Priority to: Grid First");
            } else {
              ESP_LOGW("inverter_priority", "Unknown option selected: %s", x.c_str());
              return;
            }

            id(period_2_priority_num).publish_state(value);

### Schakelaars (Switches) ###
switch:

  # Apparaat Besturing
  - platform: restart
    id: "${project_name}_switch_restart"
    name: "Restart ESP"
    icon: "mdi:restart"


  - platform: template
    name: "Time1 Enable"
    id: period_1_switch_enable
    optimistic: True

    # Optional variables:
    # icon: "mdi:emoticon-outline"
    on_turn_on:
      - logger.log: "Period 1 Enable switched on"
      - lambda: |-
          bool p1_prohibited = false;
          // Get user inputs
          ESP_LOGD("Save button","get user inputs.");
          int start_minutes = id(period_1_time_start).minute; // Get start time in minutes
          int start_hour = id(period_1_time_start).hour; // Get start time in hours
          int end_minutes = id(period_1_time_end).minute; // Get end time in minutes
          int end_hour = id(period_1_time_end).hour; // Get end time in hours
          int priority = 0; // Default priority

          // Determine priority based on selection
          if (id(period_1_priority).state == "Load First") {
            priority = 0; // Load priority
          } else if (id(period_1_priority).state == "Battery First") {
            priority = 1; // Battery priority
          } else if (id(period_1_priority).state == "Grid First") {
            priority = 2; // Grid priority
          }

          ESP_LOGD("Save button","sanatizing user inputs");
          // Ensure values are within valid ranges
          start_minutes = start_minutes & 0x3F; // Keep only the lower 6 bits (0-59)
          start_hour = start_hour & 0x1F; // Keep only the lower 5 bits (0-23)
          end_minutes = end_minutes & 0x3F; // Keep only the lower 6 bits (0-59)
          end_hour = end_hour & 0x1F; // Keep only the lower 5 bits (0-23)

          // Build the 16-bit value for reg 3038
          uint16_t valuea = (start_minutes & 0xFF) | // Bits 0-7 for start minutes
                          ((start_hour & 0x1F) << 8) | // Bits 8-12 for start hour
                          ((priority & 0x03) << 13) | // Bits 13-14 for priority
                          (1 << 15); // Bit 15 for prohibited

          // Build the 16-bit value for reg 3039
          uint16_t valueb = (end_minutes & 0xFF) | // Bits 0-7 for end minutes
                          ((end_hour & 0x1F) << 8); // Bits 8-12 for end hour
                          // Bits 13-15 are reserved (set to 0)

          std::vector<uint16_t> values_to_write;
          int start_address = 3038;
          //valuea = 43559;
          values_to_write = {valuea, valueb};
          ESP_LOGD("save button", "The uint16 value is: %u", valuea);
          std::string binary = "";
          for (int i = 15; i >= 0; --i) {
              // Check if the i-th bit is set
              if (valuea & (1 << i)) {
                  binary += '1';
              } else {
                  binary += '0';
              }
          }

          ESP_LOGD("save button","save button binary value %s", binary.c_str());

          // Queue the Modbus write multiple command
          ESP_LOGD("Save button","send modbus command");
          id(growatt2)->queue_command(
              esphome::modbus_controller::ModbusCommandItem::create_write_multiple_command(
                  id(growatt2), start_address, values_to_write.size(), values_to_write
              )
          );
    on_turn_off:
      - logger.log: "Period 1 Enable switched off"
      - lambda: |-
          bool p1_prohibited = true;
          // Get user inputs
          ESP_LOGD("Save button","get user inputs.");
          int start_minutes = id(period_1_time_start).minute; // Get start time in minutes
          int start_hour = id(period_1_time_start).hour; // Get start time in hours
          int end_minutes = id(period_1_time_end).minute; // Get end time in minutes
          int end_hour = id(period_1_time_end).hour; // Get end time in hours
          int priority = 0; // Default priority

          // Determine priority based on selection
          if (id(period_1_priority).state == "Load First") {
            priority = 0; // Load priority
          } else if (id(period_1_priority).state == "Battery First") {
            priority = 1; // Battery priority
          } else if (id(period_1_priority).state == "Grid First") {
            priority = 2; // Grid priority
          }


          ESP_LOGD("Save button","sanatizing user inputs");
          // Ensure values are within valid ranges
          start_minutes = start_minutes & 0x3F; // Keep only the lower 6 bits (0-59)
          start_hour = start_hour & 0x1F; // Keep only the lower 5 bits (0-23)
          end_minutes = end_minutes & 0x3F; // Keep only the lower 6 bits (0-59)
          end_hour = end_hour & 0x1F; // Keep only the lower 5 bits (0-23)

          // Build the 16-bit value for reg 3038
          uint16_t valuea = (start_minutes & 0xFF) | // Bits 0-7 for start minutes
                          ((start_hour & 0x1F) << 8) | // Bits 8-12 for start hour
                          ((priority & 0x03) << 13) | // Bits 13-14 for priority
                          (0 << 15); // Bit 15 for prohibited

          // Build the 16-bit value for reg 3039
          uint16_t valueb = (end_minutes & 0xFF) | // Bits 0-7 for end minutes
                          ((end_hour & 0x1F) << 8); // Bits 8-12 for end hour
                          // Bits 13-15 are reserved (set to 0)

          std::vector<uint16_t> values_to_write;
          int start_address = 3038;
          values_to_write = {valuea, valueb};
          ESP_LOGD("save button", "The uint16 value is: %u", valuea);

          std::string binary = "";
          for (int i = 15; i >= 0; --i) {
              // Check if the i-th bit is set
              if (valuea & (1 << i)) {
                  binary += '1';
              } else {
                  binary += '0';
              }
          }

          ESP_LOGD("save button","save button binary value %s", binary.c_str());
          // Queue the Modbus write multiple command
          ESP_LOGD("Save button","send modbus command");
          id(growatt2)->queue_command(
              esphome::modbus_controller::ModbusCommandItem::create_write_multiple_command(
                  id(growatt2), start_address, values_to_write.size(), values_to_write
              )
          );
###############################
  - platform: template
    name: "Time2 Enable"
    id: period_2_switch_enable
    optimistic: True

    # Optional variables:
    # icon: "mdi:emoticon-outline"
    on_turn_on:
      - logger.log: "Period 2 Enable switched on"
      - lambda: |-
          bool p1_prohibited = false;
          // Get user inputs
          ESP_LOGD("Save button","get user inputs.");
          int start_minutes = id(period_2_time_start).minute; // Get start time in minutes
          int start_hour = id(period_2_time_start).hour; // Get start time in hours
          int end_minutes = id(period_2_time_end).minute; // Get end time in minutes
          int end_hour = id(period_2_time_end).hour; // Get end time in hours
          int priority = 0; // Default priority

          // Determine priority based on selection
          if (id(period_2_priority).state == "Load First") {
            priority = 0; // Load priority
          } else if (id(period_2_priority).state == "Battery First") {
            priority = 1; // Battery priority
          } else if (id(period_2_priority).state == "Grid First") {
            priority = 2; // Grid priority
          }

          ESP_LOGD("Save button","sanatizing user inputs");
          // Ensure values are within valid ranges
          start_minutes = start_minutes & 0x3F; // Keep only the lower 6 bits (0-59)
          start_hour = start_hour & 0x1F; // Keep only the lower 5 bits (0-23)
          end_minutes = end_minutes & 0x3F; // Keep only the lower 6 bits (0-59)
          end_hour = end_hour & 0x1F; // Keep only the lower 5 bits (0-23)

          // Build the 16-bit value for reg 3040
          uint16_t valuea = (start_minutes & 0xFF) | // Bits 0-7 for start minutes
                          ((start_hour & 0x1F) << 8) | // Bits 8-12 for start hour
                          ((priority & 0x03) << 13) | // Bits 13-14 for priority
                          (1 << 15); // Bit 15 for prohibited

          // Build the 16-bit value for reg 3041
          uint16_t valueb = (end_minutes & 0xFF) | // Bits 0-7 for end minutes
                          ((end_hour & 0x1F) << 8); // Bits 8-12 for end hour
                          // Bits 13-15 are reserved (set to 0)

          std::vector<uint16_t> values_to_write;
          int start_address = 3040;
          //valuea = 43559;
          values_to_write = {valuea, valueb};
          ESP_LOGD("save button", "The uint16 value is: %u", valuea);
          std::string binary = "";
          for (int i = 15; i >= 0; --i) {
              // Check if the i-th bit is set
              if (valuea & (1 << i)) {
                  binary += '1';
              } else {
                  binary += '0';
              }
          }

          ESP_LOGD("save button","save button binary value %s", binary.c_str());

          // Queue the Modbus write multiple command
          ESP_LOGD("Save button","send modbus command");
          id(growatt2)->queue_command(
              esphome::modbus_controller::ModbusCommandItem::create_write_multiple_command(
                  id(growatt2), start_address, values_to_write.size(), values_to_write
              )
          );
    on_turn_off:
      - logger.log: "Period 1 Enable switched off"
      - lambda: |-
          bool p1_prohibited = true;
          // Get user inputs
          ESP_LOGD("Save button","get user inputs.");
          int start_minutes = id(period_2_time_start).minute; // Get start time in minutes
          int start_hour = id(period_2_time_start).hour; // Get start time in hours
          int end_minutes = id(period_2_time_end).minute; // Get end time in minutes
          int end_hour = id(period_2_time_end).hour; // Get end time in hours
          int priority = 0; // Default priority

          // Determine priority based on selection
          if (id(period_2_priority).state == "Load First") {
            priority = 0; // Load priority
          } else if (id(period_2_priority).state == "Battery First") {
            priority = 1; // Battery priority
          } else if (id(period_2_priority).state == "Grid First") {
            priority = 2; // Grid priority
          }


          ESP_LOGD("Save button","sanatizing user inputs");
          // Ensure values are within valid ranges
          start_minutes = start_minutes & 0x3F; // Keep only the lower 6 bits (0-59)
          start_hour = start_hour & 0x1F; // Keep only the lower 5 bits (0-23)
          end_minutes = end_minutes & 0x3F; // Keep only the lower 6 bits (0-59)
          end_hour = end_hour & 0x1F; // Keep only the lower 5 bits (0-23)

          // Build the 16-bit value for reg 3040
          uint16_t valuea = (start_minutes & 0xFF) | // Bits 0-7 for start minutes
                          ((start_hour & 0x1F) << 8) | // Bits 8-12 for start hour
                          ((priority & 0x03) << 13) | // Bits 13-14 for priority
                          (0 << 15); // Bit 15 for prohibited

          // Build the 16-bit value for reg 3041
          uint16_t valueb = (end_minutes & 0xFF) | // Bits 0-7 for end minutes
                          ((end_hour & 0x1F) << 8); // Bits 8-12 for end hour
                          // Bits 13-15 are reserved (set to 0)

          std::vector<uint16_t> values_to_write;
          int start_address = 3040;
          values_to_write = {valuea, valueb};
          ESP_LOGD("save button", "The uint16 value is: %u", valuea);

          std::string binary = "";
          for (int i = 15; i >= 0; --i) {
              // Check if the i-th bit is set
              if (valuea & (1 << i)) {
                  binary += '1';
              } else {
                  binary += '0';
              }
          }

          ESP_LOGD("save button","save button binary value %s", binary.c_str());
          // Queue the Modbus write multiple command
          ESP_LOGD("Save button","send modbus command");
          id(growatt2)->queue_command(
              esphome::modbus_controller::ModbusCommandItem::create_write_multiple_command(
                  id(growatt2), start_address, values_to_write.size(), values_to_write
              )
          );

### Tekstuele Weergaven (Text Sensors) ###
text_sensor:
  # Status Indicatoren

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: firmwareversion
    name: Firmware Version
    icon: mdi:home-heart
    address: 9
    register_count: 3
    register_type: holding


  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: status
    name: Status
    icon: mdi:home-heart
    address: 0x00
    register_type: read
    bitmask: 0
    # raw_encode: HEXBYTES # Niet nodig, lambda werkt direct met integer waarde
    lambda: |-
      uint16_t value = id(inverter_status_state).state; // Gebruik de state van de gekoppelde sensor
      switch (value) {
        case 0: return std::string("Waiting");
        case 1: return std::string("Normal");
        case 2: return std::string("Fault");
        default: return std::to_string(value);
      }
      return x;

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: deratingmode
    name: Derating Mode Status
    icon: mdi:home-heart
    address: 104
    register_type: read
    bitmask: 0
    raw_encode: HEXBYTES
    lambda: |-
      uint16_t value = modbus_controller::word_from_hex_str(x, 0);
      switch (value) {
        case 0: return std::string("No Derating");
        case 1: return std::string("Voltage PV");
        case 2: return std::string("*Not Assigned*");
        case 3: return std::string("Voltage AC");
        case 4: return std::string("Frequency AC");
        case 5: return std::string("Temp Boost");
        case 6: return std::string("Temp Inverter");
        case 7: return std::string("Control - Max Output Power Manual Limit (addr 3)");
        case 8: return std::string("*Not Assigned*");
        case 9: return std::string("Overback by Time");
        default: return std::to_string(value);
      }
      return x;

  - platform: modbus_controller
    modbus_controller_id: ${project_name}
    id: inverter_fault_status
    name: Inverter Fault Status
    icon: mdi:alert-circle
    address: 105
    register_type: read
    bitmask: 0
    # raw_encode: HEXBYTES # Niet nodig
    lambda: |-
      uint16_t value = id(inverter_fault_state).state; // Gebruik de state van de gekoppelde sensor
      switch (value) {
        case 0: return std::string("ALL OK");
        case 1 ... 23: return std::string("Error " + std::to_string(99 + value));
        case 24: return std::string("Auto Test Failed");
        case 25: return std::string("No AC Connection");
        case 26: return std::string("PV Isolation Low");
        case 27: return std::string("Residual I High");
        case 28: return std::string("Ouput DCI High");
        case 29: return std::string("PV Voltage High");
        case 30: return std::string("AC Voltage Out of Range");
        case 31: return std::string("AC Frequency Out of Range");
        case 32: return std::string("Module Hot - Temperatur High");
        default: return std::to_string(value);
      }
      return x;


  # ESPHome & WiFi Info
  - platform: version
    name: ESPHome Version
    id: esphome_version
    hide_timestamp: true

  - platform: wifi_info
    ip_address:
      name: WiFi IP Address
      id: wifi_ip_address
    ssid:
      name: WiFi SSID
      id: wifi_ssid
    bssid:
      name: WiFi BSSID
      id: wifi_bssid

  - platform: template
    name: Uptime (Human Readable)
    id: growatt_uptime_human
    icon: mdi:clock-start


### testing
### testing
### testing
datetime:
  # Example Time 1
  - platform: template
    id: period_1_time_start
    type: time
    name: "Time1 Start"
    optimistic: yes
    initial_value: "08:00:00"
    restore_value: true

  - platform: template
    id: period_1_time_end
    type: time
    name: "Time1 Stop"
    optimistic: yes
    initial_value: "12:00:00"
    restore_value: true

  # Example Time 2
  - platform: template
    id: period_2_time_start
    type: time
    name: "Time2 Start"
    optimistic: yes
    initial_value: "08:00:00"
    restore_value: true

  - platform: template
    id: period_2_time_end
    type: time
    name: "Time2 Stop"
    optimistic: yes
    initial_value: "12:00:00"
    restore_value: true

[JasperE]

Ik heb deze github pagina gemaakt waarin ik heb beschreven hoe ik mijn Growatt MOD 5000TL3-X via modbus/ESP32 met Home Assistant heb verbonden. Incl. aansluitinstructies, esphome config en een boodschappenlijstje:

https://github.com/Jasper...SP32_Modbus_RS485_Example

Misschien helpt het mensen in de toekomst!

[ Voor 19% gewijzigd door JasperE op 31-08-2025 21:31 ]

[klump4u]

JasperE schreef op zondag 31 augustus 2025 @ 19:32:
Ik heb deze github pagina gemaakt waarin ik heb beschreven hoe ik mijn Growatt MOD 5000TL3-X via modbus/ESP32 met Home Assistant heb verbonden:

https://github.com/Jasper...SP32_Modbus_RS485_Example

Misschien helpt het mensen in de toekomst!

De foto erbij is toch niet jouw thuis situatie. De omvormer heeft geen ventilatie ruimte onder en boven zichzelf

[JasperE]

klump4u schreef op zondag 31 augustus 2025 @ 19:46:
[...]

De foto erbij is toch niet jouw thuis situatie. De omvormer heeft geen ventilatie ruimte onder en boven zichzelf

In de plank aan de bovenkant is daarom een stuk uitgezaagd. Kan je niet zien op de foto. Was inderdaad niet heel blij hoe de installateur dit had opgeleverd.

Kleine aanvulling: ben wel benieuwd welke temperatuur jullie sensor via modbus weergeeft. Bij mij piekt het op 75C interne temp op een dag als vandaag (wat wolkjes maar ook veel volle zon).

[ Voor 19% gewijzigd door JasperE op 31-08-2025 20:33 ]

[JasperE]

Grafiek erbij

[klump4u]

Die op NO 39 graden, plat dak 53 graden en op ZW 43 graden.
Drie maal een 7000MOD 3tl-x

[ Voor 20% gewijzigd door klump4u op 31-08-2025 22:00 ]

[Pharos1985]

firecaps30 schreef op dinsdag 25 februari 2025 @ 16:11:
Vandaag de Growatt ShineWiLan-X2 datalogger stick binnen gekregen. Inpluggen, netwerkkabel er in, statisch IP in de router ingesteld en gekoppeld via de ShinePhone app.

Vervolgens met de HA integratie een nieuw device toegevoegd, protcocol modbus TCP, en verbonden! Werkt trouwens ook via draadloos netwerk (Wi-Fi).

Toevallig iets meer informatie hierover? Ik krijg dit met geen kanten werkend. Een portscan naar die X2 op poort 502 geeft aan dat de poort dichtstaat. Werkt totaal niet.
Iets speciaals voor moeten doen om dit werkend te krijgen? Ik probeer het over wifi en over LAN, zelfde resultaat...

[brambo123]

Pharos1985 schreef op zondag 7 september 2025 @ 12:18:
[...]


Toevallig iets meer informatie hierover? Ik krijg dit met geen kanten werkend. Een portscan naar die X2 op poort 502 geeft aan dat de poort dichtstaat. Werkt totaal niet.
Iets speciaals voor moeten doen om dit werkend te krijgen? Ik probeer het over wifi en over LAN, zelfde resultaat...

Werkt normaal out-of-the-box, gewoon op tcp port 502.
Kan zijn dat er hele oude firmware op staan, laatste versie is 7.6.1.3
Makkelijk te zien/updaten via website:
https://server.growatt.com/
Onderaan heb je "My Photovoltaic Devices", daar staat helemaal rechts "All Devices"
Daar kun je via "Data Logger" > "Datalogger Setting" > "Update Datalogger" de firmware een update geven.
Wachtwoord is growatt + huidige datum in YYYYMMDD formaat, dus vandaag growatt20250907.

[Pharos1985]

Tnx!
Intussen ben ik een stap verder. Wanneer ik HA volledig platleg en de X2 herstart, dan is poort 502 wel open.
Van zodra ik HA start, een een discover doe via SolarEdge van een modbus apparaat: dan sluit poort 502 zich op de X2. Dat blijft zo tot ik die X2 dan herstart.
Wanneer ik weer een modbus apparaat wil toevoegen via Solaredge, dan begint het weer opnieuw.
Uiteindelijk kan ik het apparaat niet toevoegen via Solaredge en na een minuut of 2 komt Solaredge terug met melding "ongeldige flow".

Enig idee hoe dit kan? Wat zou ik nog kunnen proberen?

[brambo123]

Pharos1985 schreef op zondag 7 september 2025 @ 13:53:
Tnx!
Intussen ben ik een stap verder. Wanneer ik HA volledig platleg en de X2 herstart, dan is poort 502 wel open.
Van zodra ik HA start, een een discover doe via SolarEdge van een modbus apparaat: dan sluit poort 502 zich op de X2. Dat blijft zo tot ik die X2 dan herstart.
Wanneer ik weer een modbus apparaat wil toevoegen via Solaredge, dan begint het weer opnieuw.
Uiteindelijk kan ik het apparaat niet toevoegen via Solaredge en na een minuut of 2 komt Solaredge terug met melding "ongeldige flow".

Enig idee hoe dit kan? Wat zou ik nog kunnen proberen?

Zal waarschijnlijk komen omdat de stick maar 1 verbinding accepteert.
Misschien zoiets een oplossing: https://github.com/tiagocoutinho/modbus-proxy

[Pharos1985]

brambo123 schreef op zondag 7 september 2025 @ 14:02:
[...]

Zal waarschijnlijk komen omdat de stick maar 1 verbinding accepteert.
Misschien zoiets een oplossing: https://github.com/tiagocoutinho/modbus-proxy

Bedankt! Maar ik wil maar 1 verbinding, en dat is die met SolaxInverterModbus te doen. Kortom: ik wil die stick via Modbus integreren in mijn HA en ik dacht dat met SolaxInverterModbus te doen, maar dat werkt dus niet.
Nog mogelijkheden?

[firecaps30]

Dit heeft bij mij wel gewerkt @Pharos1985. X2 stick bedraad verbonden met mijn LAN, Solax integratie op mijn Pi waar Home Assistant op draait.

[JanWatt]

JasperE schreef op zondag 31 augustus 2025 @ 19:32:
Ik heb deze github pagina gemaakt waarin ik heb beschreven hoe ik mijn Growatt MOD 5000TL3-X via modbus/ESP32 met Home Assistant heb verbonden. Incl. aansluitinstructies, esphome config en een boodschappenlijstje:

https://github.com/Jasper...SP32_Modbus_RS485_Example

Misschien helpt het mensen in de toekomst!

Inderdaad het heeft mij geholpen, al had ik al wat werkend.
Maar de twee register truc leverde bij het totaal geproduceerd vermogen nu de correcte waarde op.
Ik gebruik een PID regeling om bij een omvormer (MTL) de waarde van register 3 te regelen en bij een andere omvormer (XH) het laad vermogen te regelen op basis van het net vermogen.
Het is in ESP (en HA) een enorme toestand om van de ene output de input van iets anders te maken.
Ik zag dat je een SLIDER gebruikt om register 3 te regelen.
Wordt die geregeld? En zo ja hoe?

Bij mij ziet het er bij de XH zo uit in de ESP:

code:

number:
- platform: modbus_controller
  modbus_controller_id: controller
  id: regel_input_3047     # snelheid laden batterij 0 tot 100%
  name: "laden 3047"
  address: 3047
  register_type: holding
  value_type: U_WORD
  multiply: 1.0
  min_value: 0.00
  max_value: 50.00
  step: 1
sensor:
- platform: homeassistant
  id: regel_input_van_HA     #
  entity_id: number.v4_4_regeling_laden      #
  on_raw_value:
    then:
      - lambda: |-
          auto call = id(regel_input_3047).make_call();
          call.set_value(x);
          call.perform();
  internal: True

number.v4_4_regeling_laden is een templated number waar gekozen wordt uit drie waardes 0/100/ en output van de regeling.

[JeJeBe]

JasperE schreef op zondag 31 augustus 2025 @ 19:32:
Ik heb deze github pagina gemaakt waarin ik heb beschreven hoe ik mijn Growatt MOD 5000TL3-X via modbus/ESP32 met Home Assistant heb verbonden. Incl. aansluitinstructies, esphome config en een boodschappenlijstje:

https://github.com/Jasper...SP32_Modbus_RS485_Example

Misschien helpt het mensen in de toekomst!

Mooi uitgewerkt ! Met een Growatt Shinewifi S waar ik ESPHome in heb geblazen lukt het prima de data uit te lezen zoals vermogen, stroom en spanning. Ook in- en uitschakelen werkt.
Het schrijven van de gewenst output reductie naar Holding register 3 werkt echter niet. Toch kan deze inverter dat wel degelijk, als ik het via de server.growatt.com portal doe, geen probleem.
Iemand een idee waarom dat niet lukt ? Een trace van de RS485 pakketten levert geen verschil op: als ik via de portal de output tot 50% reduceer, zie ik dezelfde pakketten op de RS485 bus voorbij komen. rara ?
Inverter 3000MTL / SAAA1700

[JanWatt]

Voor een MTL-S kan het zijn dat je een firmware update nodig hebt.
In de originele software heeft holding register 3 een wachtwoord.
Als het een (oudere) MTL is helpt het data modem te verwijderen, helemaal spanningsloos maken en dan via de RS485 aansluiting een modbus verbinding maken.

Als je het aan Growatt vraagt, krijg je onderstaande link:

https://www.amosplanet.or...-s-inverter-via-shinebus/

[ Voor 19% gewijzigd door JanWatt op 21-12-2025 13:47 ]

[JeJeBe]

JanWatt schreef op zondag 21 december 2025 @ 13:24:
Voor een MTL-S kan het zijn dat je een firmware update nodig hebt.
In de originele software heeft holding register 3 een wachtwoord.
Als het een (oudere) MTL is helpt het data modem te verwijderen, helemaal spanningsloos maken en dan via de RS485 aansluiting een modbus verbinding maken.

Hmm, modem en RS485 aansluiting is dezelfde db9 connector, dus het is het een of het ander.

Wachtwoord klinkt plausibel, alleen hoe en wat, dat is nergens beschreven. Ik zie ook niets dergelijks voorbij komen in een trace met de originele stick waarbij ik het afgegeven vermogen in % via de website van growatt (inverter settings) aanpas.

[JanWatt]

afbeeldingen verwijderd

[ Voor 98% gewijzigd door JanWatt op 22-12-2025 11:59 ]

[JeJeBe]

JanWatt schreef op zondag 21 december 2025 @ 14:20:
Zo ziet mijn MTL-S er aan de onder kant uit.

[Afbeelding]

En zo de MTL
[Afbeelding]

Ik gebruik simpelweg de "RS232" port, daar steekt een ge-reflashte shinewifi-s stick in met ESPhome er op. wel zo handig, want dan hoef ik niet zelf met een losse RS485 interface aan de gang, die zit immers al in de shine wifistick. Voeding wordt ook op die connector geleverd , dus ook geen losse adapter oid.
Het label RS232 is foutief, de port draait op RS485 signalen en voeding zit ook niet echt standaard op een RS-232 port

[JanWatt]

Ik ga er dan vanuit dat je de wachtwoord beveiligde firmware hebt.
Quote
&*7: Grid network power control command password:
Inverter is in lock state after power on; change the power control by network command should unlock inverter
first; default pw is XXXXXX;
Unlock: send 0 to 3-135, then send password to 3-136~138; inverter will auto lock in 5min after
unlocked;
Change PW: unlock first, then send 1 to 3-135, then send new password to 3-136~138;
Unquote
Updaten is de enige uitweg.

[JeJeBe]

JanWatt schreef op zondag 21 december 2025 @ 14:50:
Ik ga er dan vanuit dat je de wachtwoord beveiligde firmware hebt.
Quote
&*7: Grid network power control command password:
Inverter is in lock state after power on; change the power control by network command should unlock inverter
first; default pw is XXXXXX;
Unlock: send 0 to 3-135, then send password to 3-136~138; inverter will auto lock in 5min after
unlocked;
Change PW: unlock first, then send 1 to 3-135, then send new password to 3-136~138;
Unquote
Updaten is de enige uitweg.

bronvermelding zou leuk zijn

[JeJeBe]

JanWatt schreef op zondag 21 december 2025 @ 13:24:
Voor een MTL-S kan het zijn dat je een firmware update nodig hebt.
In de originele software heeft holding register 3 een wachtwoord.
Als het een (oudere) MTL is helpt het data modem te verwijderen, helemaal spanningsloos maken en dan via de RS485 aansluiting een modbus verbinding maken.

Als je het aan Growatt vraagt, krijg je onderstaande link:

https://www.amosplanet.or...-s-inverter-via-shinebus/

zal er eens in duiken

[JanWatt]

Growatt Inverter Modbus RTU Protocol_II
V1.05
2018-04-19
Growatt New Energy CO.,LTD

In de latere versies is het stukje over het password er uit.
Was niet meer nodig omdat de software aangepast was.

[JeJeBe]

JanWatt schreef op zondag 21 december 2025 @ 15:31:
Growatt Inverter Modbus RTU Protocol_II
V1.05
2018-04-19
Growatt New Energy CO.,LTD

In de latere versies is het stukje over het password er uit.
Was niet meer nodig omdat de software aangepast was.

nu nog zien dat dat ding veilig te updaten is - hoe en waarmee ..

[JanWatt]

In de link bij tab 2 onder "Continue reading" staan de files.

[JanWatt]

Nog even een toevoeging aan boven staande.
Als je het ShineBus programma hebt draaien op een PC en met en USB naar RS485 dongle verbinding maakt met de omvormer.
En je krijgt de correcte device info...
Dan onder de tab Configuraties:
02 set active power ratio(03)
dan geen value invullen
tick read
dan set
Dan krijg je 100
Dan naar 99 veranderen
kijken of hij het accepteert..
Dan nog een keer read.
Is het value dan nog 99, dan werkt het.
Is het value 100, dan heeft hij hem niet gepakt.
Dan procedure nog een keer maar dan met "Recall Enable" ticked.
Als het dan nog niet werkt, heb je de verkeerde software.
Recall Enable is holding register 2.
Aan (1) dan zie je blijvend effect van een verandering van holding register 3.
Uit (0) dan veranderd de waarde die je terug krijgt van register 3 niet maar mogelijk veranderd de instelling wel tot de volgende keer dat de omvormer gestart wordt.
Recall Enable moet iedere keer na een paar minuten opnieuw aan gezet worden.

[ Voor 26% gewijzigd door JanWatt op 03-01-2026 15:32 ]

[JeJeBe]

JanWatt schreef op vrijdag 2 januari 2026 @ 15:29:
Nog even een toevoeging aan boven staande.
Als je het ShineBus programma hebt draaien op een PC en met en USB naar RS485 dongle verbinding maakt met de omvormer.
En je krijgt de correcte device info...
Dan onder de tab Configuraties:
02 set active power ratio(03)
dan geen value invullen
tick read
dan set
Dan krijg je 100
Dan naar 99 veranderen
kijken of hij het accepteert..
Dan nog een keer read.
Is het value dan nog 99, dan werkt het.
Is het value 100, dan heeft hij hem niet gepakt.
Dan procedure nog een keer maar dan met "Recall Enable" ticked.
Als het dan nog niet werkt, heb je de verkeerde software.
Recall Enable is holding register 2.
Aan (1) dan zie je blijvend effect van een verandering van holding register 3.
Uit (0) dan veranderd de waarde die je terug krijgt van register 3 niet maar mogelijk veranderd de instelling wel tot de volgende keer dat de omvormer gestart wordt.
Recall Enable moet iedere keer na een paar minuten opnieuw aan gezet worden.

Dank, ga ik zeker even testen !

[JeJeBe]

JanWatt schreef op zondag 21 december 2025 @ 23:00:
In de link bij tab 2 onder "Continue reading" staan de files.

gezien, maar zo te zien niet voor de 3000 MTL (zonder -S).

[fissa]

Hallo allemaal, ik ben een aardige n00b op dit technische vlak maar ben net tegen issues aangelopen in mn home assistant setup en mn growatt inverter. Blijkt dat username-password geen betrouwbare oplossing is in de integratie. De api key wel, maar die heeft geen huidige power weer. Dat is natuurlijk wel cruciaal voor mn energiemanagement. Na wat googlen kwam ik op dit topic uit, maar heb niet bepaald idee wat ik moet doen, om deze gegevens lokaal uit te lezen.
Ik heb een Growatt 5000MTL inverter. Hier zitten twee RS-485 op (niet gebruikt). Shinewifibox (datalogger) die in principe prima werkt in de Shinephone app.
Maar wat nu? Hoe kan ik ervoor zorgen dat ik mijn live power uit kan lezen in home assistant? In principe zou ik ook gewoon de shinephone willen blijven gebruiken. Wat is de snelste / beste oplossing, zonder een te grote technische uitdaging. Geen probleem om iets van $ uit te geven.

[ Voor 7% gewijzigd door fissa op 07-01-2026 11:39 ]

[Tinusvolkel]

@fissa Ik heb laatst m'n datalogger geupgrade naar een shinewilan-x2, die heeft modbus-TCP ondersteuning.
Had hem binnen notime in HA zitten met de SolaX Inverter Modbus integratie.
Nu heb ik ook meteen veel sneller m'n data binnen, heb hem nu op 15 seconden interval staan.

[fissa]

Tinusvolkel schreef op woensdag 7 januari 2026 @ 11:55:
@fissa Ik heb laatst m'n datalogger geupgrade naar een shinewilan-x2, die heeft modbus-TCP ondersteuning.
Had hem binnen notime in HA zitten met de SolaX Inverter Modbus integratie.
Nu heb ik ook meteen veel sneller m'n data binnen, heb hem nu op 15 seconden interval staan.

Dat klinkt als een snelle uit te voeren oplossing. Als je de datalogger vervangt, ben je dan de historie kwijt in shinephone/server.growatt?
En hoe vervang je de boel dan?

Is dit wat je bedoelt?:
https://www.stralendgroen...NTEALw_wcB&v=1a13105b7e4e

[JanWatt]

@fissa Het is van belang meteen te bedenken wat je wil.
Alleen power meten of als je de power weet, ook wat gaan regelen...
Ik neem aan dat de shinewilan-x2 oplossing van Tinusvolkel niet werkt. Die maakt via USB verbinding met de omvormer. Die heeft een MTL volgens mij niet.
Als het alleen om power meten gaan dan is een vermogens meting op de stroom kabel waarschijnlijk de simpelste oplossing. En de Shinephone app blijft dan gewoon werken.
Als je wil kijken wat er mogelijk is met modbus dan kun je beginnen met een USB naar RS485 dongel te kopen en via de hier boven beschreven procedure te werk gaan.
Als de modbus aansluiting van de omvormer actief is staat er (open) ongeveer 3 V op.

[Tinusvolkel]

Idd goed gezien @JanWatt, sorry voor het blij maken met een dode mus @fissa.
Maar de data blijft gewoon beschikbaar bij het vervangen van een dataloger.

[fissa]

JanWatt schreef op woensdag 7 januari 2026 @ 13:29:
@fissa Het is van belang meteen te bedenken wat je wil.
Alleen power meten of als je de power weet, ook wat gaan regelen...
Ik neem aan dat de shinewilan-x2 oplossing van Tinusvolkel niet werkt. Die maakt via USB verbinding met de omvormer. Die heeft een MTL volgens mij niet.
Als het alleen om power meten gaan dan is een vermogens meting op de stroom kabel waarschijnlijk de simpelste oplossing. En de Shinephone app blijft dan gewoon werken.
Als je wil kijken wat er mogelijk is met modbus dan kun je beginnen met een USB naar RS485 dongel te kopen en via de hier boven beschreven procedure te werk gaan.
Als de modbus aansluiting van de omvormer actief is staat er (open) ongeveer 3 V op.

Ik wil in principe de datalogger entiteiten lokaal kunnen lezen, omdat de cloud oplossing via Growatt kennelijk niet betrouwbaar blijkt te zijn in home assistant
Wat moet ik precies kopen? Zoals gezegd ik ben echt een beginner en heb met name home assistant ingericht vanuit het afschaffen van saldering in 2027, om slimmer om te gaan met m’n eigen opgewekte energie.
Ik vind het overigens ook wel interessant hoor, maar dit topic is wel heel erg in het diepe springen haha.
M’n Growatt omvormer is volgens mij 11 jaar oud. Geen idee of die op korte termijn aan vervanging toe is.
Bedankt allebei, voor het meedenken ook al is het eerste voorstel geen oplossing op mijn hulpvraag .
En wat is jullie mening over Grott? (Is wel een beetje off-topic natuurlijk)

[jadjong]

Waveshare modbus 》ethernet converter en wat tijd om te configureren.

[JanWatt]

@fissa De optie van jadjong is een optie.
Dan gaat de verbinding via een ethernet kabel.
Andere mogelijkheid is via een esp32 esphome module dan wordt de verbinding met wifi gemaakt.
De mogelijkheid die ik (om te beginnen) aandraag met de USB/RS485 adapter, gaat via een twee aderige kabel.
Ik raad je sterk aan om hier mee te beginnen, want een modbus verbinding met een MTL is niet bepaalt plug en play.
Als je de modbus verbinding aan de praat hebt dan kun je daarna kijken hoe je het naar HA krijgt.
Koop eerst een "USB naar RS485 Adapter - CH340" kosten bij Tinytronics 3 euro.
Deze kan later (als je een directe kabel naar HA hebt) ook in HA direct.
Maar ik zou beginnen met de de adapter op een laptop of andere computer aan te sluiten en dan met het hierboven beschreven ShineBus programma kijken of je verbinding krijgt, lukt dat niet dan volgende optie: https://github.com/ClassicDIY/ModbusTool
Deze tool is buitengewoon handig. Je kunt er een master of slave mee simuleren.
In jouw geval: sluit je de adapter aan, start de master op
Mode:RTU Baud=9600 Parity= none Data Bits= 8 bits Stop Bits= 1 bit Slave ID = 1
en laat hem naar de eerste 10 holding registers kijken.
Start Address 0 Size 10
Dan hoort bij 00 de integer 257 te staan. 02 staat 0. 03 staat 100.
Als je dit aan de praat krijgt dan weet je dat het werkt.
Lukt het niet meteen dan loop je tegen met een MTL probleem aan: hij kan maar een verbinding aan. (mijn ervaring)
Dus of de Shinewifibox via RS232 of modbus via RS485.
Omschakelen doe je door opnieuw op te starten met alleen de verbinding naar keuze.
Lukt het niet dan kun je weer terug naar de Shinewifibox.
Lukt het wel, de rest is kinderspel..

[fissa]

JanWatt schreef op woensdag 7 januari 2026 @ 20:15:
@fissa De optie van jadjong is een optie.
Dan gaat de verbinding via een ethernet kabel.
Andere mogelijkheid is via een esp32 esphome module dan wordt de verbinding met wifi gemaakt.
De mogelijkheid die ik (om te beginnen) aandraag met de USB/RS485 adapter, gaat via een twee aderige kabel.
Ik raad je sterk aan om hier mee te beginnen, want een modbus verbinding met een MTL is niet bepaalt plug en play.
Als je de modbus verbinding aan de praat hebt dan kun je daarna kijken hoe je het naar HA krijgt.
Koop eerst een "USB naar RS485 Adapter - CH340" kosten bij Tinytronics 3 euro.
Deze kan later (als je een directe kabel naar HA hebt) ook in HA direct.
Maar ik zou beginnen met de de adapter op een laptop of andere computer aan te sluiten en dan met het hierboven beschreven ShineBus programma kijken of je verbinding krijgt, lukt dat niet dan volgende optie: https://github.com/ClassicDIY/ModbusTool
Deze tool is buitengewoon handig. Je kunt er een master of slave mee simuleren.
In jouw geval: sluit je de adapter aan, start de master op
Mode:RTU Baud=9600 Parity= none Data Bits= 8 bits Stop Bits= 1 bit Slave ID = 1
en laat hem naar de eerste 10 holding registers kijken.
Start Address 0 Size 10
Dan hoort bij 00 de integer 257 te staan. 02 staat 0. 03 staat 100.
Als je dit aan de praat krijgt dan weet je dat het werkt.
Lukt het niet meteen dan loop je tegen met een MTL probleem aan: hij kan maar een verbinding aan. (mijn ervaring)
Dus of de Shinewifibox via RS232 of modbus via RS485.
Omschakelen doe je door opnieuw op te starten met alleen de verbinding naar keuze.
Lukt het niet dan kun je weer terug naar de Shinewifibox.
Lukt het wel, de rest is kinderspel..

Super fijn deze antwoorden. Ik ga ermee aan de slag en heb de adapter reeds besteld!
En hoe (welke kabel) sluit ik deze aan op de RS485 adapter? gewoon van een utp-kabel een twisted pair gebruiken? En klopt het dat de 5000MTL inverter OF de shinewifi ondersteund OF modbus communicatie? Allebei gaat dus niet? Dit zal @JanWatt wel weten omdat hij volgens mij dezelfde inverter heeft
De optie van jadjong is uiteindelijk de beste vermoed ik. Ik kom relatief eenvoudig met een netwerkkabel bij mijn inverter.

[ Voor 10% gewijzigd door fissa op 08-01-2026 09:17 ]

[JanWatt]

https://www.tinytronics.n...-naar-rs485-adapter-ch340

Je kunt ook bij Amazon kijken.
Zit er een aan sluit blok op de RS485 connector van de omvormer?
Zo niet dan is dit een optie:
https://www.amazon.nl/YIX...nector/dp/B0CBWTZXX3?th=1

[ Voor 52% gewijzigd door JanWatt op 08-01-2026 11:34 ]

[fissa]

JanWatt schreef op donderdag 8 januari 2026 @ 11:14:
https://www.tinytronics.n...-naar-rs485-adapter-ch340

Je kunt ook bij Amazon kijken.
Zit er een aan sluit blok op de RS485 connector van de omvormer?
Zo niet dan is dit een optie:
https://www.amazon.nl/YIX...nector/dp/B0CBWTZXX3?th=1

Hoe krijg ik dit aangesloten?

[JanWatt]

Dat is even iets anders dan verwacht.
Geen Phoenix contact dus.
Staat er bij een van de twee ongeveer 3 Volt DC tussen de contacten?
Controleer ook even of er geen spanning op staat tov aarde voor de veiligheid.

[fissa]

JanWatt schreef op donderdag 8 januari 2026 @ 13:10:
Dat is even iets anders dan verwacht.
Geen Phoenix contact dus.
Staat er bij een van de twee ongeveer 3 Volt DC tussen de contacten?
Controleer ook even of er geen spanning op staat tov aarde voor de veiligheid.

Nee, staat er niet op. Alleen een 1 en 2, en opschrift “WEIPU” wat kennelijk de RS-485 is.
De shine dongle zit op de RS232.

[JanWatt]

Ik heb even een manual opgezocht.
Dit zijn de RS485 aansluitingen.
Ik bedoelde te vragen of er spanning tussen de contacten staat.
Waar het mij om gaat is er achter te komen of we tot een werkend iets kunnen komen.
Als het werkt kun je altijd nog achter de juiste stekker aan gaan.

[fissa]

JanWatt schreef op donderdag 8 januari 2026 @ 13:29:
Ik heb even een manual opgezocht.
Dit zijn de RS485 aansluitingen.
Ik bedoelde te vragen of er spanning tussen de contacten staat.
Waar het mij om gaat is er achter te komen of we tot een werkend iets kunnen komen.
Als het werkt kun je altijd nog achter de juiste stekker aan gaan.

Het antwoord is Ja. Schommelt tussen de 3.31 en 3.32V.

[JanWatt]

Perfect.
Als je de dongle hebt dan sluit je de + van de dongle aan op de + van de aansluiting van de omvormer en - op de min met twee 0,5 mm2 kabels die je 1 cm blank maakt en dan terug vouwt over de isolatie en dan in de respectievelijke opening duwt.
USB in de computer, programma opstarten, Shinebus of Modbus Master, en kijken wat er te zien is.
Voordeel van Modbus Master is dat je kunt zien wat er fout gaat.

[fissa]

JanWatt schreef op donderdag 8 januari 2026 @ 14:59:
Perfect.
Als je de dongle hebt dan sluit je de + van de dongle aan op de + van de aansluiting van de omvormer en - op de min met twee 0,5 mm2 kabels die je 1 cm blank maakt en dan terug vouwt over de isolatie en dan in de respectievelijke opening duwt.
USB in de computer, programma opstarten, Shinebus of Modbus Master, en kijken wat er te zien is.
Voordeel van Modbus Master is dat je kunt zien wat er fout gaat.

Ga ik doen. Ik laat je weten hoe het gegaan is

[fissa]

@JanWatt
Dongle is binnen. Cat6e kabel een twisted pair gebruikt. Shinewifi zit er nog in.


modbus master opgestart. Startingregister 0 size 10, start 1 size 10, start 40001 size 10 geprobeerd, de variatie slave 1 2 en 3.
Ik krijg de melding Connected Using RTU to COM4.
Read Holding Registers:
>19:32:00: Connected using RTU to COM4
>19:34:35: Disconnected
>19:34:51: Connected using RTU to COM4
>19:35:23: Disconnected
>19:35:51: Connected using RTU to COM4
>19:36:09: Disconnected
>19:36:20: Connected using RTU to COM4
>19:36:35: Disconnected
>19:36:42: Connected using RTU to COM4
>19:36:59: Disconnected
>19:40:53: Connected using RTU to COM4
>19:41:01: TX: 03 03 10 04 00 7f 40 c9
>19:41:01: Failed to execute Read: Error code:2
>19:41:05: Disconnected
>19:41:18: Connected using RTU to COM4
>19:41:25: TX: 01 03 10 04 00 7f 41 2b
>19:41:25: Failed to execute Read: Error code:2
>19:43:15: Disconnected
>19:43:21: Connected using RTU to COM4
>19:43:31: TX: 01 03 10 04 00 7f 41 2b
>19:43:31: Failed to execute Read: Error code:2
>19:43:47: Disconnected
>19:43:54: Connected using RTU to COM4
>19:44:04: TX: 01 03 10 04 00 7f 41 2b
>19:44:04: Failed to execute Read: Error code:2

Heb de kabel nog een keer omgedraaid; dezelfde output.

[fissa]

2e ronde shinewifi eruit gehaald. Dezelfde resultaten. Error code 2.
Nu de growatt 5000mtl uitgezet met de fysieke knop en weer aangezet; fingers crossed.

[fissa]

Iets anders resultaat, maar nog steeds error 2. Andere poort op mn pc gebruikt;

>21:04:37: Connected using RTU to COM5
>21:04:48: TX: 01 03 00 00 00 0a c5 cd
>21:04:48: RX: bf ff
>21:04:48: Failed to execute Read: Error code:2
>21:05:41: TX: 01 03 00 01 00 0a 94 0d
>21:05:41: RX: ef ff
>21:05:41: Failed to execute Read: Error code:2
>21:06:00: TX: 01 03 9c 41 00 0a bb 89
>21:06:00: Failed to execute Read: Error code:2
>21:06:24: TX: 01 03 9c 41 00 0a bb 89
>21:06:24: Failed to execute Read: Error code:2
>21:07:36: TX: 01 03 00 01 00 0a 94 0d
>21:07:36: Failed to execute Read: Error code:2
>21:07:53: TX: 01 03 00 00 00 0a c5 cd
>21:07:53: Failed to execute Read: Error code:2

[fissa]

Nog tips? Ik zal nog een nieuwe kabel maken (misschien 1 twisted pair als 1 gebruiken), zodat er iets meer massa zit in de poort van de inverter. Geen idee of ik goed connectie maak namelijk. Zal dit vanavond proberen.

[JanWatt]

Het start adres in 00 veranderen om te beginnen.

[fissa]

JanWatt schreef op zondag 11 januari 2026 @ 09:41:
Het start adres in 00 veranderen om te beginnen.

Ja heb ik gedaan. Ben begonnen met 00. 01. 40001. Allemaal dezelfde resultaten.
Ook wisselend de slave veranderd van 1-2-3.

[JanWatt]

Heb je op de dongle tussen + en - met de dongle uit de computer een positieve spanning?
Bijna 1 V?

[JanWatt]

Als dat ok is dan met de dongle aangesloten de Shinewifi verwijderen.
Dan de omvormer helemaal spanningsloos maken.
Door de AC spanning er af te halen en de zonnepalen schakelaar uit te zetten.
Wachten tot het scherm helemaal uit is. Dan na een minuut de net spanning er weer op en dan de zonnepanelen schakelaar weer aan en dan nog eens proberen.
Begin adres 00 laten.
En opnieuw proberen.

[fissa]

JanWatt schreef op zondag 11 januari 2026 @ 09:58:
Heb je op de dongle tussen + en - met de dongle uit de computer een positieve spanning?
Bijna 1 V?

Ga ik checken. Dus (mijn eigen gemaakte) de kabels aansluiten op de interter, en dan de + - op de dongle meten met een multi meter, dat is wat je bedoelt?

JanWatt schreef op zondag 11 januari 2026 @ 10:06:
Als dat ok is dan met de dongle aangesloten de Shinewifi verwijderen.
Dan de omvormer helemaal spanningsloos maken.
Door de AC spanning er af te halen en de zonnepalen schakelaar uit te zetten.
Wachten tot het scherm helemaal uit is. Dan na een minuut de net spanning er weer op en dan de zonnepanelen schakelaar weer aan en dan nog eens proberen.
Begin adres 00 laten.
En opnieuw proberen.

Dongle aansluiten en dan shinewifi verwijderen?
In de meterkast de omvormer uitschakelen?
Ff dubbelcheck...

[JanWatt]

Als je op de omvormer door het menu scrolt dan com je daar ergens "COM address : 01 " tegen.
Dit is het slave ID dat je in moet vullen. Is bijna zeker 01.
Dus dat is goed.
Die error code geeft aan dat de master geen response krijgt van de slave (de omvormer).

Officieel heeft een modbus netwerk een eindweerstand nodig.
Dat kan ook nog helpen. 120ohm.
Kan direct op de dongel. Maar ook bij de omvormer.

[ Voor 22% gewijzigd door JanWatt op 11-01-2026 12:49 ]
