Advies warmtepomp in tussenwoning

[Puc van S.]

Zoals velen ben ik mijzelf (mede door de hoge gasprijzen) aan het oriënteren op een warmtepomp om de energierekening te verlagen en van het gas af te gaan.

Basisinfo huis:

- Bouwjaar: 1974
- Dak geisoleerd met 14cm Slimfix Deco isolatieplaten (december 2020)
- Benedenverdieping HR+++ glas en kunststof kozijnen (januari 2021)
- Bovenverdieping HR++ glas en rolluiken
- Spouwmuur gevuld met 6cm Supafil mineralenwol (juni 2022)
- Vloer geisoleerd met 6cm PIF folie (september 2022)
- Gasverbruik afgelopen 12 maanden: 1044 m³

Gezien ik zelf pas vanaf eind 2020 eigenaar ben en er pas sinds begin 2021 woon heb ik helaas nog niet echt een goede winter kunnen meemaken om een reel gasverbruik in te schatten, ga ik echter van het huidige gasverbruik uit, dan zou ik volgens de koevlaas2 formule op gewenste capaciteit van 5.06kW uitkomen, dit komt redelijk overeen met wat ik zelf voor de nieuwe situatie berekend heb via https://bouw-energie.be/n...n/warmteverliesberekening (4.15kW totaal)

Zelf verwacht ik dan ook dat ik met 5kW het ruim moet aan kunnen en moet waarschijnlijk eerder moet kijken naar hoe ver er terug gemoduleerd kan worden.

Afgiftesysteem:

- Begane grond: 44m², waarvan 40 m² vloerverwarming, slangen 10 cm HoH, 3 groepen
- Eerste verdieping:

• 1 maal een T10 van 160x55 (slaapkamer)
• 2 maal een T10 van 135x55 (kantoor/logeerkamer)
• 1 handdoek radiator van 60x120 (badkamer

Hiervan staan normaal gesproken alleen de radiator op de badkamer en kantoor aan.
- Zolder: 1 (kleine) T10 radiator welke normaal gesproken dicht staat.

Los hiervan is er ook nog 3m2 elektrische vloerverwarming aanwezig op de badkamer, welke alleen sochtends/savonds aan staat.

De huidige verdeler is een Robot Standaard verdeelunit, of iets wat er op lijkt, want als je de handleiding van de standaard bekijkt zou die geen LTV ventiel moeten hebben maar wel een blindstop rechtsonderin maar de versie die ik heb heeft geen blindstop zitten, maar wel weer iets wat op het LTV ventiel lijkt, maar dan weer niet regelbaar is..

SWW:

Mijn voorkeur zou gaan naar een (200L) SWW vat op de plek waar nu de CV ketel zit, hier zijn immers al de koud en warmwater leidingen voor de rest van de woning aanwezig, mijn douche gebruikt +- 9L per minuut en er is geen DWTW aanwezig. In theorie zou die te plaatsen moeten zijn met creatief werk in de meterkast, de vraag is of het voor mij alleen nu nodig is/rendabel is.

Waar komt alles te staan

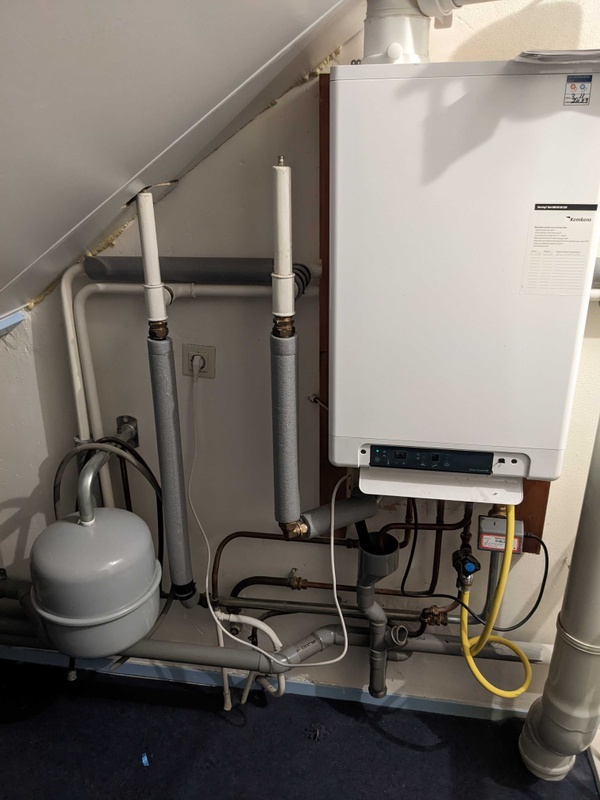

Zoals al gezegd, heeft de voorkeur van het SWW vat de huidige plek van de ketel:


Voor de monoblock zie ik zelf de volgende plekken:

1. Of linksonder haaks op de muur (met de achterzijde van de unit naar de buren toe)
2. Op de muur boven het afdakje bij de voordeur (/ het afdakje verstevigen en erop zetten?)
3. Of ophangen aan de muur boven het zonnescherm/op een (nog te realiseren) overkapping neerzetten.

Voornaamste issues zullen denk ik het eventuele geluidsoverlast en resonantie zijn, wat denk ik het beste weg te werken is bij optie 1 dmv een (zelf te maken) omkasting en optie 3 mocht die op een overkapping gezet worden.

Eventueel zou het ook nog achter in de tuin/boven op het schuurtje gezet kunnen worden, echter zal die hier altijd in je eigen zicht zitten, en heb je vergeleken met de andere opties veel meer leidingen nodig.

Huidig leidingwerk

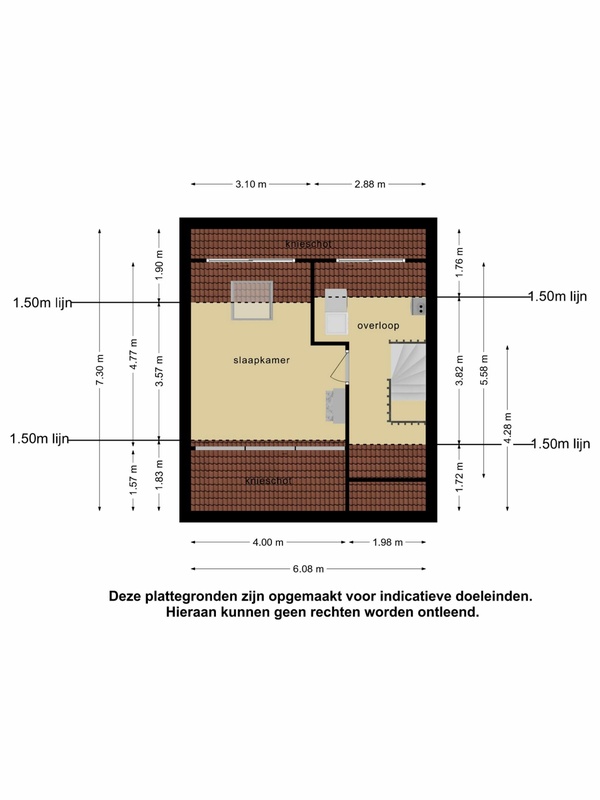

Qua leidingen loopt het redelijk rechttoe/rechtaan, vanaf de CV loopt er een leiding langs de muur richting de voorgevel een leiding die in de hoek onder de knieschotten doorloopt tot net in de slaapkamer waar die naar beneden gaat en daar splitst naar de slaapkamer en badkamer (en vandaar weer de retourleiding terug)

En vanaf de CV loopt die op dezelfde manier richting de achtergevel waar die bij de andere slaapkamer naar beneden gaat en splitst in 2 slaapkamers/werkkamers en vervolgens verder naar beneden gaat in een koof om via de kruipruimte naar de vloerverwarmingsverdeler te gaan.

De CV leidingen hebben momenteel een buitenmaat van 28mm, de aftakkingen naar de radiatoren zijn 18mm.

Warmtepompvoorkeur:

Mijn voorkeur gaat uit naar een L/W monoblock warmtepomp ivm geluid in huis.
Rekeninghoudende met een maximale capaciteit van 5KW zou je dan uitkomen op bv de:
- Valiant VWL 55/6 A 230V (volgens hun eigen specs tussen de 1.5-6.2) al dan niet icm de MEH 97
- Valiant VWL 35/6 A 230V (volgens hun eigen specs tussen de 1.5-4.2) al dan niet icm de MEH 97
- NIBE F2040 8
- Panasonic MDC05J3E5 (minimaal 2500?)
- LG HM051MR U44 of HM071MR U44

Wie gaat het installeren?

Indien het een monoblock word kan een groot gedeelte van de installatie zelf/door bevriende loodgieters/installatiemonteurs gedaan worden, de inbedrijfsnamen zal ivm de subsidie door een gecertificeerd bedrijf gedaan worden.

De vraagstukken

- Het grootste vraagstuk is bij een tussenwoning natuurlijk: Waar laat je alles zonder dat het (mijzelf) in de weg zit.
Wat dat betreft zou het op de overkapping ideaal zijn, echter in hoeverre krijg je daar dan last van resonantie in de rest van het huis en is dat oplossen?

- is mijn huidige leidingwerk/vloerverwarmingsverdeler geschikt, of moet daar ook iets vervangen worden?

- en alle andere vragen die ik waarschijlijk vergeten ben..

[Proton_]

Vergis je niet in de maten; met rubbers/veren etc eronder kijk je naar 90 cm+ hoogte. Je muurmontage-plekken vallen daarom af.

Je verdeler kan wel werken, de kortste klap is de thermostaatkraan vervangen door iets met dezelfde maat en meer doorlaat (kogelkraan b.v).
Meer debiet = meer beter.

Aan de achterkant heb je kleine muurtjes, dat lijkt me een betere plek ivm 40 dB op de erfgrens. Dus ongeveer waar je buitenkeuken staat
De VWL 55/6 en 35/6 zijn even groot, met subsidie even duur en moduleren even ver terug dus ik zou dan de 55/6 nemen.

Overweeg een losse warmtepompboiler om je leidingwerk sterk te versimpelen.

[Puc van S.]

Proton_ schreef op woensdag 14 september 2022 @ 22:56:
Vergis je niet in de maten; met rubbers/veren etc eronder kijk je naar 90 cm+ hoogte. Je muurmontage-plekken vallen daarom af.

Je verdeler kan wel werken, de kortste klap is de thermostaatkraan vervangen door iets met dezelfde maat en meer doorlaat (kogelkraan b.v).
Meer debiet = meer beter.

Aan de achterkant heb je kleine muurtjes, dat lijkt me een betere plek ivm 40 dB op de erfgrens. Dus ongeveer waar je buitenkeuken staat
De VWL 55/6 en 35/6 zijn even groot, met subsidie even duur en moduleren even ver terug dus ik zou dan de 55/6 nemen.

Overweeg een losse warmtepompboiler om je leidingwerk sterk te versimpelen.

Goed om te horen dat ik niet direct de verdeler hoef te vervangen!

Qua geluidsoverlast naar de buren/erfgrens zou het bij dat muurtje inderdaad wel het beste zijn, echter zit ik dan zelf natuurlijk met de overlast bij mijn zitje (en komt die ivm afstand tot de muur gedeeltelijk voor het raam te staan)

Voor een raam zullen ze trouwens waar dan ook komen ivm de hoogte.

een losse WPB zou opzicht kunnen, echter verwacht ik niet dat dat het leiding werk flink zal versimpelen?


De CV leidingen lopen nu namelijk al via de zolder van de ene kant naar de andere kant en dat zullen ze waarschijnlijk ook blijven?

[Falcon]

Je zou hem ook rechts achterin de tuin neer kunnen zetten met bekisting eromheen, een paar meter extra leidingwerk.

Eventueel met uitbreiding van zonnepanelen op het schuurtje, zodat je de leidingen daarvan weer naar het huis kan krijgen via dezelfde goot.

[Proton_]

@Puc van S. Het is handig om de warmtepomp beneden op het CV circuit aan te koppelen: hij komt waarschijnlijk beneden te staan en het meeste vermogen en dus debiet moet ook beneden de vloer in.
Als het heen en weer naar boven moet zal je er waarschijnlijk goed aan doen de huidige opgaande leidingen te vervangen om voldoende debiet de vloer in te krijgen. Dat ziet er uit als 20mm pex?

Op die manier maakt een losse wpb het leidingwerk makkelijker

[Puc van S.]

Falcon schreef op donderdag 15 september 2022 @ 13:19:
Je zou hem ook rechts achterin de tuin neer kunnen zetten met bekisting eromheen, een paar meter extra leidingwerk.

Eventueel met uitbreiding van zonnepanelen op het schuurtje, zodat je de leidingen daarvan weer naar het huis kan krijgen via dezelfde goot.

Die optie had ik zelf inderdaad ook al bekeken en die had ivm afstand/graafwerken niet direct de voorkeur mede omdat ik ook het idee had dat ik rechtstreeks op de CV leiding op de eerste verdieping zou kunnen aansluiten. Nu begrijp ik van @Proton_ dat dat wellicht niet de handigste optie is ivm de bestaande leidingen en in dat geval zal ik sowieso al van buiten via de kruipruimte op het CV circuit moeten koppelen.

Nu scheelt het dat op de korte termijn ook al de heg/schutting vervangen word door een nieuwe schutting, dus wellicht kan ik dan meteen de voorbereidingen daarvoor meenemen.

Extra zonnepanelen is inderdaad iets om over na te denken, de vraag is alleen of het de investering waard is gezien er ook dan een nieuwe omvormer ed bij zal moeten komen.

Welke maat de aanvoer/retour bij de vloerverwarming zijn weet ik zo niet, die zal ik nog wel eens na meten als ik thuis ben.

[Falcon]

@Puc van S. De keuze is reuze, succes!

[Puc van S.]

Falcon schreef op donderdag 15 september 2022 @ 18:44:
@Puc van S. De keuze is reuze, succes!

Ja dat klopt en voor iedere vraag die ik voor mijzelf beantwoord krijg ik er weer 1 terug

Dat ziet er uit als 20mm pex?

De leidingen bij de verdeler zijn inderdaad 20mm, de leidingen die van boven naar beneden lopen (en overdwars door het huis) hebben een buitenmaat van 28mm.
Het koper wat van tussen de witte leiding en verdeler zit is trouwens 15mm, ik neem aan dat het dan wellicht ook handig is om als de thermostaatknop vervangen word voor een kraan met meer debiet deze ook te vervangen voor een grotere leiding?

Wat zou hier dan de beste manier van aansluiten zijn?
- Uitgang van de WP op de ingang van de verdeler en de retour vervolgens het hele huis verder rond laten gaan naar de retouringang van de WP?
- Of vanuit de uitgang van de WP splitsen en gedeeltelijk naar de vloerverwarming (en vanaf daar retour naar de WP) en gedeeltelijk naar boven om de rest van de radiatoren te verwarmen?
