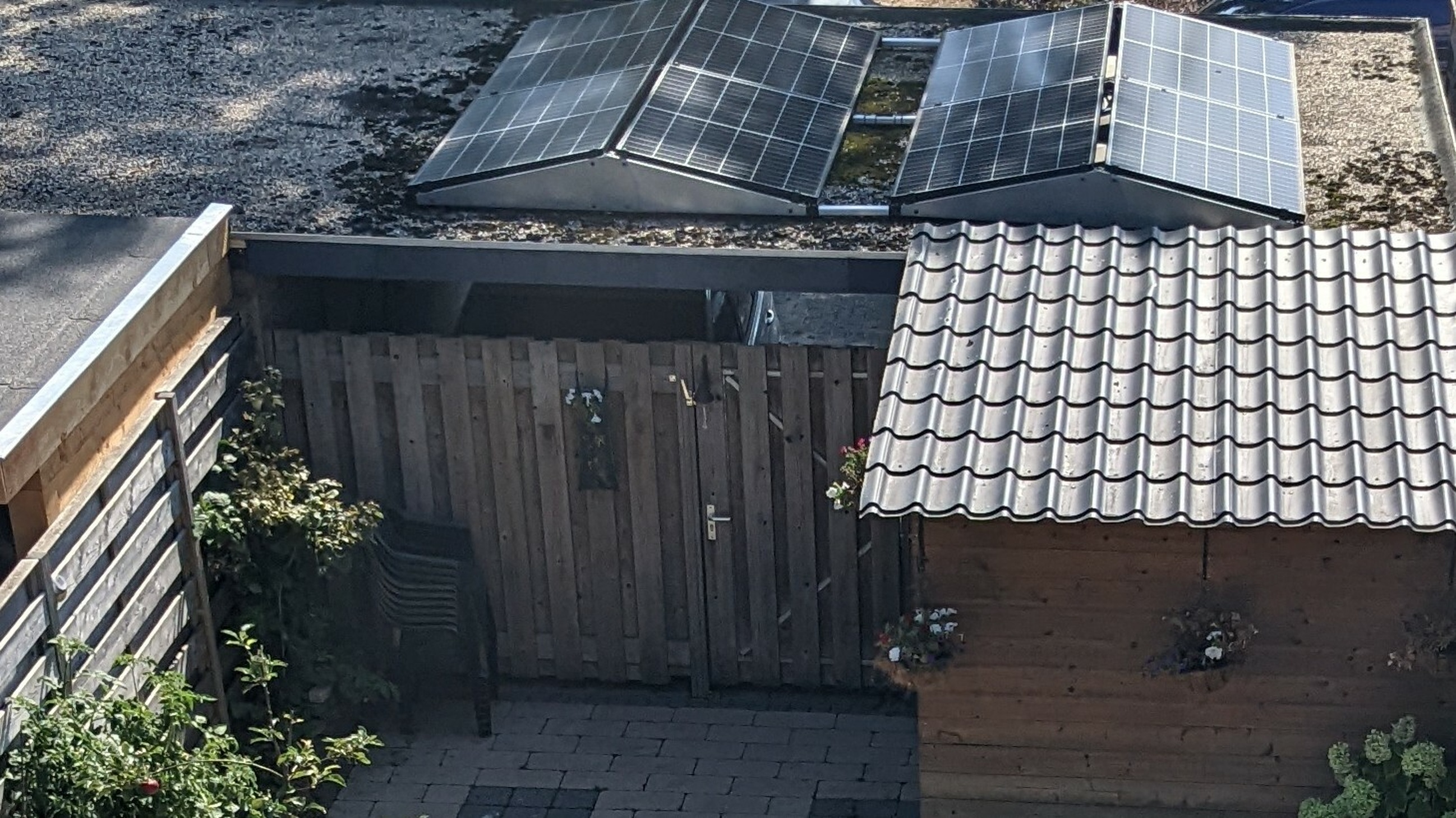

In onze huidige situatie hebben we 5620 watt piek verspreidt over het dak van het huis (2820 wp) en een oost west opsteling op de carport (2800 wp) en dit dekt ons jaarverbruik af. Dit zit op een solaredge se3680h en die wordt dus goed benut. Vanaf grofweg augustus t/m april hebben we last van schaduw op de carport. Deze schaduw kruipt naarmate de zon lager komt te staan uiteindelijk tot het huis. Onderstaande foto is van 6-9-2022 rond 13:30. Voor het idee van het effect zie pvoutput.
:no_upscale():strip_icc():fill(white):strip_exif()/f/image/RAX24XoXGf4l0NtsBO9b5LmH.jpg?f=user_large)
In ons huis hebben we een 1 fase 35A aansluiting dus we kunnen nog iets uitbreiden als ik het goed begrepen heb. Als uitbreiding wil ik een overkapping maken met als dak de panelen. Het lukt me alleen niet om voor een acceptabele prijs frameloze glas op glas panelen te vinden vandaar dat ik het nu maar met gewone panelen van plan ben. Iets minder mooi, maar scheelt alleen op de panelen al gauw €1000,- en aangezien de opbrengst van deze panelen extra gaat zijn..

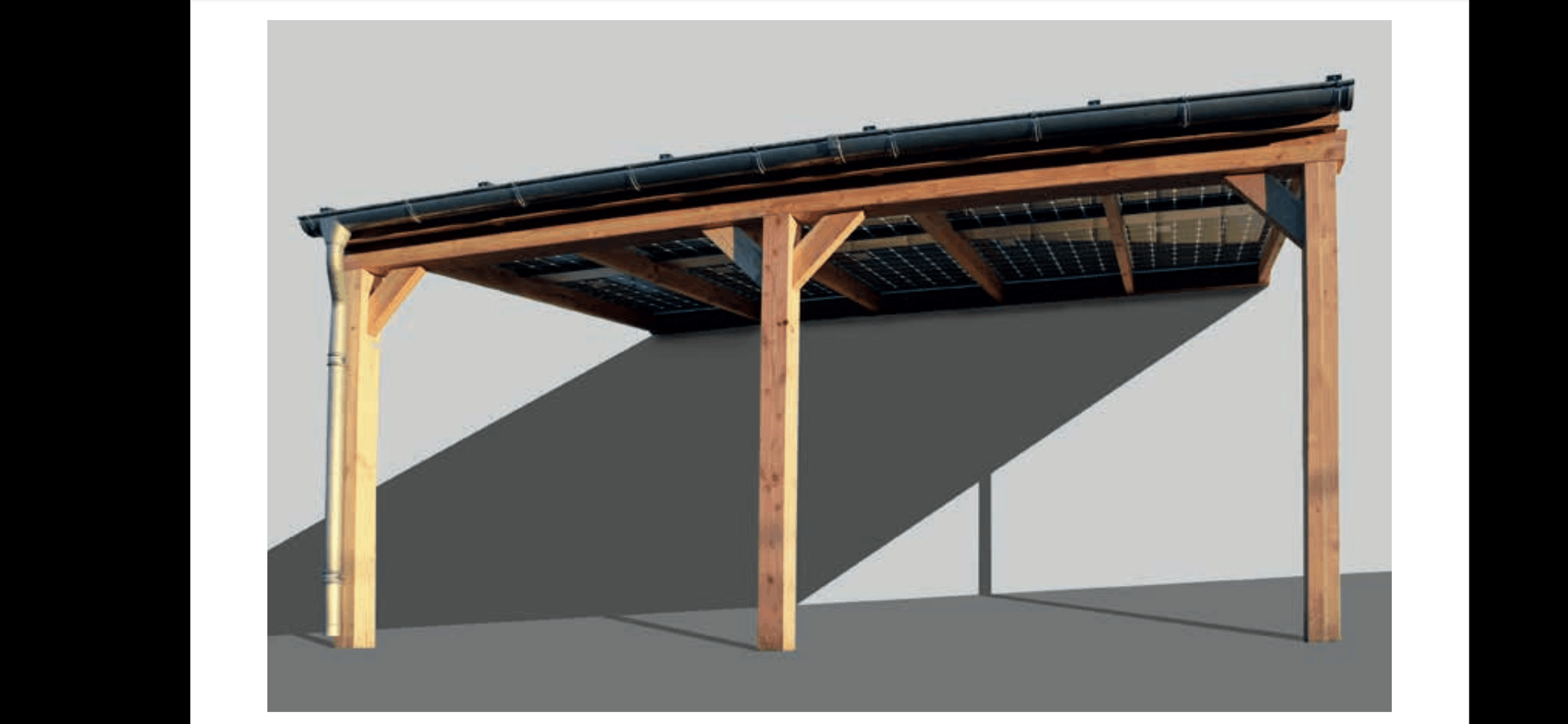

Het idee is dan om een overkapping (max 5.9 m breed en de diepte zijn we flexibel mee maar het liefst max rond de 3.5m diep) met alleen de palen en regels te maken en daar vervolgens de panelen in portret op te leggen onder een hoek van 10 graden richting het zuiden en waterdicht te maken met rubbers. Dit idee:
:fill(white):strip_exif()/f/image/nlUGbuZfSKQzFk5PBbmrnpe4.png?f=user_large)
Zijaanzicht:
:fill(white):strip_exif()/f/image/ROQapGkOArynT8jIIEDhOUcN.png?f=user_large)
Bovenaanzicht:
:fill(white):strip_exif()/f/image/Qa1xnF5Zwx3fWU4G3ICRlhHY.png?f=user_large)
Waar ik een beetje mee zit is hoe ze precies te bevestigen en aan te sluiten. Op ons schuine dak is een Esdec ClickFit - Evo systeem gebruikt maar dat lijkt me hier overkill advies is welkom hiervoor. Het lijkt me het beste om de klemmen aan de boven en onderkant te plaatsen van de panelen om ze vervolgens met de zijkanten zo strak mogelijk tegen elkaar aan te leggen.

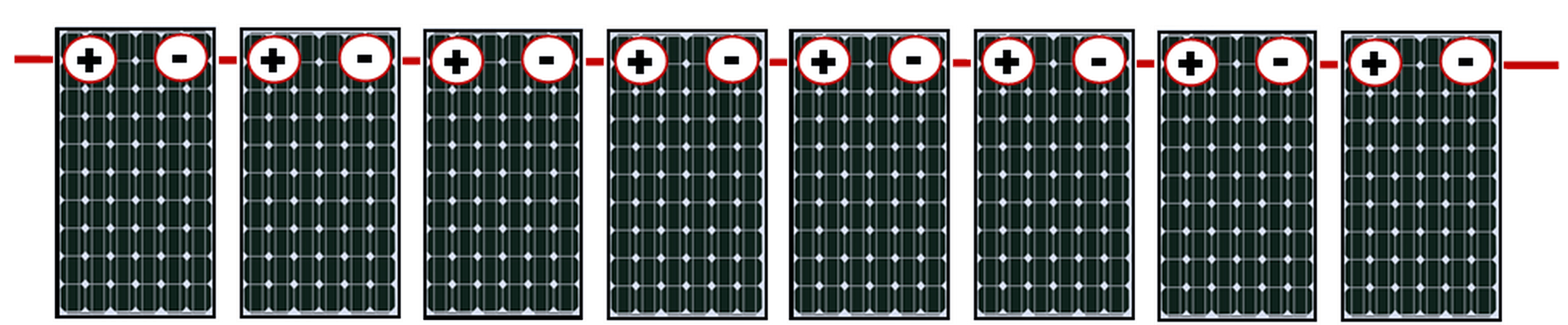

Als ik het goed begrijp moet ik de panelen aansluiten in serie beginnend met de + (plus), welke van de omvormer komt, en vervolgens de - (min) van het eerste paneel aansluiten op de plus van de volgende en zo verder en bij de laatste met de - (min) terug naar de omvormer.
:fill(white):strip_exif()/f/image/x6TXsb4An0M00FxrhMpsJzL8.png?f=user_large)
De omvormer wil ik in de schuur hangen, welke direct aansluit op de overkapping, om vervolgens met een stroomkabel naar de meterkast om het daar aan te sluiten op een 16A groep.
Via sunny design kom ik op onderstaande resultaten uit het lijkt hier dat schaduwmanagement niet zo nuttig is (slechts 37 kWh verschil?) en ik ook een andere (lees goedkopere) omvormer zou kunnen gebruiken bijvoorbeeld een goodwe/growatt 3000. Wel wil ik sowieso de omvormer kunnen uitlezen over het lokale netwerk dus wellicht vallen de goodwe en growatt dan meteen af.
Total number of PV modules 10
Peak power 4.00 kWp
Number of PV inverters 1
Nominal AC power of the PV inverters 3.00 kW
AC active power 3.00 kW
Active power ratio 75 %
Annual energy yield 3,441 kWh
Additional yield with SMA ShadeFix 37 kWh
Energy usability factor 100 %
PV arrays:
10 x Trina Solar Energy TSM-400DE09.08 (Vertex S) (Building 1: Surface 1 (South))
Azimuth angle: -6 °, Tilt angle: 10 °, Mounting type: Roof, Peak power: 4.00 kWp
PV inverter:
1 x SB3.0-1AV-41
Aangezien we dit voor de eerste keer ga doen komen er nu wat beginnersvragen en na de reacties vast nog een aantal
.
Laten we beginnen met de meest voor de hand liggende en belangrijkste. Is bovenstaande uitbreiding inderdaad mogelijk? We halen met de huidige opsteling makkelijk de max van de omvormer en met 4 kWp op een 3kW omvormer zal deze ook regelmatig aftoppen. Dit vind ik geen probleem. De uitbreiding is met name bedoelt om een overkapping te hebben en extra opbrengst in de mindere maanden.
Los van de panelen, omvormer, +/- 10m 4mm2 solar kabel rood & zwart, 16A groep en stroomkabel naar de meterkast weet ik niet of ik nog meer nodig heb. Klemmen uiteraard om de panelen vast te leggen en de juiste rubbers, maar welke dat zijn of wat handig (gemak mag best iets kosten i.v.m. de ervaring die we niet hebben).
Qua uitlezen en informatie wat beschikbaar is via de huidige se3680h over de modbus ben ik tevreden. Het is echter lastig te bepalen (voor mij) of het veel scheelt in opbrengst indien ik voor een solaredge oplossing zou gaan. Met de solaredge desginer ben ik ook bezig geweest en kwam ik met dezelfde panelen en formaat omvormer uit op iets meer (100 kWh) opbrengst dan via sunny design. Hoe goed dit te vergelijken is heb ik echter geen idee van. Wellicht kan iemand hier iets over delen.
Financieel gezien is het duidelijk dat solaredge de duurste oplossing is. Verder heb ik her en der gelezen dat solaredge niet enthousiast is over zelfinstallaties en je niet zou willen helpen vervolgens bij problemen. Dus hoor hier ook graag meer over.
tldr;
Ik wil een veranda maken met 10 pv panelen (4kWp) erop en heb last van schaduw.
- Wat heb ik eigenlijk allemaal nodig naast panelen, omvormer, solar kabel, extra groep en stroomkabel?
- Hoe sluit ik het precies aan? Is er speciaal gereedschap (krimptang) nodig bijvoorbeeld?
- Welke omvormer is voor mijn situatie (zowel financieel als met schaduw management) het meest geschikt?
In ons huis hebben we een 1 fase 35A aansluiting dus we kunnen nog iets uitbreiden als ik het goed begrepen heb. Als uitbreiding wil ik een overkapping maken met als dak de panelen. Het lukt me alleen niet om voor een acceptabele prijs frameloze glas op glas panelen te vinden vandaar dat ik het nu maar met gewone panelen van plan ben. Iets minder mooi, maar scheelt alleen op de panelen al gauw €1000,- en aangezien de opbrengst van deze panelen extra gaat zijn..
Het idee is dan om een overkapping (max 5.9 m breed en de diepte zijn we flexibel mee maar het liefst max rond de 3.5m diep) met alleen de palen en regels te maken en daar vervolgens de panelen in portret op te leggen onder een hoek van 10 graden richting het zuiden en waterdicht te maken met rubbers. Dit idee:
Zijaanzicht:
Bovenaanzicht:
Waar ik een beetje mee zit is hoe ze precies te bevestigen en aan te sluiten. Op ons schuine dak is een Esdec ClickFit - Evo systeem gebruikt maar dat lijkt me hier overkill advies is welkom hiervoor. Het lijkt me het beste om de klemmen aan de boven en onderkant te plaatsen van de panelen om ze vervolgens met de zijkanten zo strak mogelijk tegen elkaar aan te leggen.
Als ik het goed begrijp moet ik de panelen aansluiten in serie beginnend met de + (plus), welke van de omvormer komt, en vervolgens de - (min) van het eerste paneel aansluiten op de plus van de volgende en zo verder en bij de laatste met de - (min) terug naar de omvormer.
De omvormer wil ik in de schuur hangen, welke direct aansluit op de overkapping, om vervolgens met een stroomkabel naar de meterkast om het daar aan te sluiten op een 16A groep.
Via sunny design kom ik op onderstaande resultaten uit het lijkt hier dat schaduwmanagement niet zo nuttig is (slechts 37 kWh verschil?) en ik ook een andere (lees goedkopere) omvormer zou kunnen gebruiken bijvoorbeeld een goodwe/growatt 3000. Wel wil ik sowieso de omvormer kunnen uitlezen over het lokale netwerk dus wellicht vallen de goodwe en growatt dan meteen af.
Total number of PV modules 10
Peak power 4.00 kWp
Number of PV inverters 1
Nominal AC power of the PV inverters 3.00 kW
AC active power 3.00 kW
Active power ratio 75 %
Annual energy yield 3,441 kWh
Additional yield with SMA ShadeFix 37 kWh
Energy usability factor 100 %
PV arrays:
10 x Trina Solar Energy TSM-400DE09.08 (Vertex S) (Building 1: Surface 1 (South))
Azimuth angle: -6 °, Tilt angle: 10 °, Mounting type: Roof, Peak power: 4.00 kWp
PV inverter:
1 x SB3.0-1AV-41
Aangezien we dit voor de eerste keer ga doen komen er nu wat beginnersvragen en na de reacties vast nog een aantal
.Laten we beginnen met de meest voor de hand liggende en belangrijkste. Is bovenstaande uitbreiding inderdaad mogelijk? We halen met de huidige opsteling makkelijk de max van de omvormer en met 4 kWp op een 3kW omvormer zal deze ook regelmatig aftoppen. Dit vind ik geen probleem. De uitbreiding is met name bedoelt om een overkapping te hebben en extra opbrengst in de mindere maanden.
Los van de panelen, omvormer, +/- 10m 4mm2 solar kabel rood & zwart, 16A groep en stroomkabel naar de meterkast weet ik niet of ik nog meer nodig heb. Klemmen uiteraard om de panelen vast te leggen en de juiste rubbers, maar welke dat zijn of wat handig (gemak mag best iets kosten i.v.m. de ervaring die we niet hebben).
Qua uitlezen en informatie wat beschikbaar is via de huidige se3680h over de modbus ben ik tevreden. Het is echter lastig te bepalen (voor mij) of het veel scheelt in opbrengst indien ik voor een solaredge oplossing zou gaan. Met de solaredge desginer ben ik ook bezig geweest en kwam ik met dezelfde panelen en formaat omvormer uit op iets meer (100 kWh) opbrengst dan via sunny design. Hoe goed dit te vergelijken is heb ik echter geen idee van. Wellicht kan iemand hier iets over delen.
Financieel gezien is het duidelijk dat solaredge de duurste oplossing is. Verder heb ik her en der gelezen dat solaredge niet enthousiast is over zelfinstallaties en je niet zou willen helpen vervolgens bij problemen. Dus hoor hier ook graag meer over.
tldr;
Ik wil een veranda maken met 10 pv panelen (4kWp) erop en heb last van schaduw.
- Wat heb ik eigenlijk allemaal nodig naast panelen, omvormer, solar kabel, extra groep en stroomkabel?
- Hoe sluit ik het precies aan? Is er speciaal gereedschap (krimptang) nodig bijvoorbeeld?
- Welke omvormer is voor mijn situatie (zowel financieel als met schaduw management) het meest geschikt?
